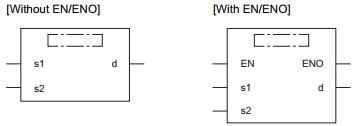

Khối hàm SR và RS

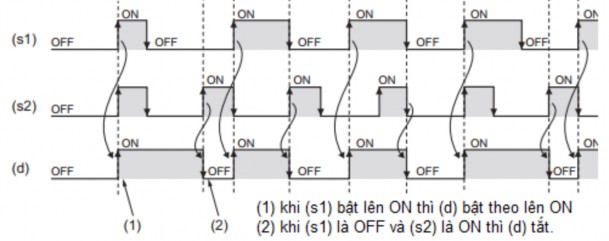

Biểu đồ hoạt động theo thời gian
Với khối có sử dụng cổng EN thì mạch hoạt động bình thường như trên nếu EN=ON; con khi đầu EN=OFF thì đầu ra (d) giữ nguyên trạng thái trước đó.
Có thể bạn quan tâm!
-
Đào tạo PLC Fx5U - 9 -
Lệnh Bước – Step Ladder Instruction Starts/ends Step Ladder -
Đào tạo PLC Fx5U - 11
Xem toàn bộ 97 trang tài liệu này.
b). Khối RS(_E) ưu tiên Reset.
Khối này có các đặc điểm hoạt động tương tự như khối SR(_E) ở trên, tuy nhiên ở đây phẩn ưu tiên thuộc vể cổng (s2)
- Khi (s1) bật ON thì (d) được bật (Set), nếu (s2) bật ON thì (d) sẽ bị tắt (Reset),
- Nếu (ss) là ON trong khi s(1) vẫn là ON thì (d) không bật lên ON được (vẫn bị Reset).

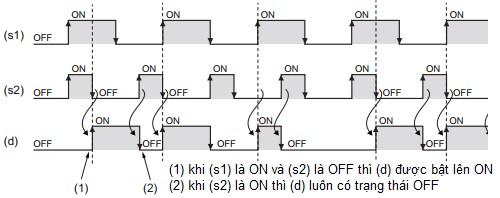

Biểu đồ hoạt động theo thời gian
Tác dụng của cổng EN cũng tương tự như ở khối SR(_E).

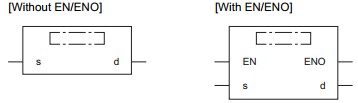

c). Khối phát hiện sườn lên R_TRIG(_E). Khối này phát hiện sự xuất hiện của tín hiệu đầu vào (s1) và đưa ra (d) một xung kéo dài một chu kỳ quét.

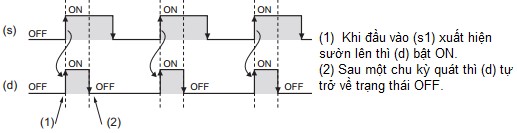

Biểu đồ hoạt động theo thời gian

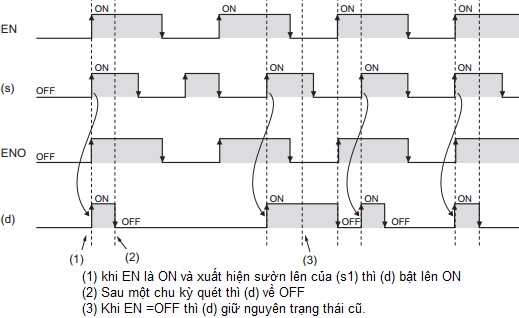

Trường hợp dùngcổng EN thì ảnh hưởng của cổng này thể hiện ở biểu đồ thời gian sau đây.
d). Khối phát hiện sườn xuống F_TRIG(_E). Hoạt động hoàn toàn tương tự như khối phát hiện sườn dương nhưng là phát xung ra với độ dài một chu kỳ quét khi phát hiện tín hiệu (s) đang có thì mất đi.
