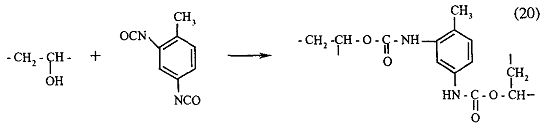

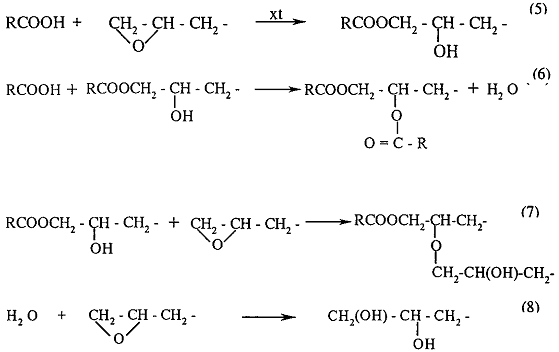

Đóng rắn bằng isoxianat
Nguồn: Báo cáo tổng kết khoa học công nghệ đề tài cấp nhà nước - Nghiên cứu chế tạo và ứng dụng sơn bột tĩnh điện – Mã số KC 02 21 – Phó giáo sư tiến sỹ Vũ Trường Thiện.
Ra lò: Sau khi được sấy, lớp sơn tĩnh điện đã hoàn thiện vì vậy sản phẩm được đưa ra xếp vào vị trí thành phẩm.
Hình 8: Sơ đồ quá trình sơn tĩnh điện tại Nhà máy sơn tĩnh điện Bình Phát
Nước
thải
chứa Cr3+,Cr6+
Thanh nhôm
Dung dịch axit
Nước thải có tính axit
Tẩy rỉ sét
Dung dịch kiềm
Nước thải
có tính kiềm
Tẩy dầu mỡ
Nước
Súc rửa 45 giây
Nước thải
Nước
Súc rửa 45 giây
Cr3+
Mạ crôm
Bột sơn
Phun sơn lần 3
Khí thải
Đông cứng toàn bộ
Ra lò 3 phút
Tạo vân gỗ số 2
b. Công nghệ sản xuất nhôm vân gỗ
Thanh nhôm được sơn vân gỗ
Nước
Cọ rửa 45 giây
Sấy khô 9
Phun sơn lần 1 (1 phút)
Nước
Cọ rửa 45giây
Nước
Cọ rửa 45 giây
Tạo vân gỗ số 1
Bột sơn
Phun sơn lần 2(1 phút)
Khí thải
Tiền đông cứng lần 2
Bột sơn
Tiền đông cứng lần 1
Nước thải
Bột sơn
Hình 9: Sơ đồ quy trình công nghệ sơn vân gỗ đang áp dụng tại Nhà máy
Quá trình công nghệ sản xuất nhôm vân gỗ gần giống với sản xuất nhôm tĩnh điện, chỉ khác ở công đoạn sơn. Về bản chất sơn vân gỗ vẫn là sơn tĩnh điện, tuy nhiên để tạo được vân gỗ, quá trình tạo sơn được thực hiện bởi 3 lần phun sơn và 2 lần tạo vân gỗ, vân gỗ được tạo bởi loại sơn có màu vân gỗ được sơn theo chu trình định sẵn của hệ điều khiển súng sơn.
3.2.2. Đặc tính trang thiết bị máy móc
Các thiết bị phục vụ cho dây chuyền phun sơn tĩnh điện, sơn vân gỗ được mua mới toàn bộ:
Bảng 10: Máy móc thiết bị sản xuất sơn tĩnh điện và sơn vân gỗ
Tên hàng | Số lượng | Xuất sứ | Tình trạng | |
I | Hệ thống băng tải treo | 1bộ | Trung quốc | 80% |
1 | Xích chính và ray dẫn hướng | 330 mét | Trung quốc | 80% |
2 | Bánh lái vô lăng | 4 bộ | Trung quốc | 80% |
3 | Máy kẹp | 1 bộ | Trung quốc | 80% |
4 | Các thành phần hỗ trợ | 1 băng | Trung quốc | 80% |
5 | Công cụ treo chính | 1650 kiện | Trung quốc | 80% |
6 | Công cụ treo thứ 2 | 3000 kiện | Trung quốc | 80% |
7 | Công cụ treo vân gỗ thứ 2 | Trung quốc | 80% | |
8 | Công cụ treo thiết bị quay | 5 bộ | Trung quốc | 80% |
9 | Dụng cụ tra dầu tự động | 1 cái | Trung quốc | 80% |
II | Hệ thống chuyên trở nạp/không nạp | 1 bộ | Trung quốc | 80% |
1 | Hệ thống chuyên trở nạp nguyên liệu | 1 bộ | Trung quốc | 80% |
2 | Hệ thống chuyên trở không nạp | 1 bộ | Trung quốc | 80% |
3 | Hệ thống chuyên trở không nạp phụ trợ | 1 bộ | Trung quốc | 80% |
III | Tiền xử lý (L25.5mét) | 1 bộ | Trung quốc | 80% |
1 | Kênh tiền xử lý | 1 cái | Trung quốc | 80% |
Có thể bạn quan tâm!
- Tổng Hợp Lượng Chất Thải Rắn Sinh Hoạt Và Sản Xuất Phát Sinh
- Phương Pháp Luận Kiểm Toán Chất Thải Do Unep/unido Đề Xuất,1991
- Sơ Đồ Cơ Cấu Tổ Chức Của Nhà Máy Sơn Tĩnh Điện Bình Phát – Công Ty Cp Thương Mại Bình Phát
- Nguyên Vật Liệu Phục Vụ Sản Xuất 6 Tháng Từ Tháng 4 Đến Tháng 10 Năm 2015
- Kết Quả Phân Tích Chất Lượng Không Khí Ống Khói Nhà Máy Sơn Tĩnh Điện Bình Phát - Công Ty Cp Thương Mại Bình Phát
- Tổn Thất Nhiệt Hệ Thống Phân Phối Hơi Tại Thời Điểm Đánh Giá
Xem toàn bộ 109 trang tài liệu này.
Tên hàng | Số lượng | Xuất sứ | Tình trạng | |
2 | Thân bình chứa | 1 bộ | Trung quốc | 80% |
3 | Bản ngang | 8cái | Trung quốc | 80% |
4 | Ống nhựa PVC | 1 bộ | Trung quốc | 80% |
5 | Hệ thống làm cạn không khí | 1 bộ | Trung quốc | 80% |
6 | Hệ thống nhiệt | 3 bộ | Trung quốc | 80% |
IV | Lò sấy | 1 bộ | Trung quốc | 80% |
1 | Khung thân | 1 bộ | Trung quốc | 80% |
2 | Quạt gió | 4 cái | Trung quốc | 80% |
3 | Hệ thống đốt ga | 1 bộ | Trung quốc | 80% |
V | Buồng sơn và hệ thống thu gom | 1 bộ | Trung quốc | 80% |
1 | Buồng sơn | 1 bộ | Trung quốc | 80% |
2 | Máy cô lập luồng gió lốc | 1 bộ | Trung quốc | 80% |
3 | Túi lọc | 1 bộ | Trung quốc | 80% |
4 | Thang máy | 1 cái | Trung quốc | 80% |
VI | Lò đông cứng | 1 bộ | Trung quốc | 80% |
1 | Khung lò | 1 bộ | Trung quốc | 80% |
2 | Quạt gió | 12 cái | Trung quốc | 80% |
3 | Hệ thống đốt than | 1 bộ | Trung quốc | 80% |
VII | Buồng sơn bột vân gỗ và hệ thống thu gom | 2 bộ | Trung quốc | 80% |
1 | Vòi sơn bột | 2 bộ | Trung quốc | 80% |
2 | Hệ thống cô lập gió lốc | 2 bộ | Trung quốc | 80% |
3 | Thang máy | 2 bộ | Trung quốc | 80% |
VIII | Hệ thống tạo hình vân gỗ | 2 bộ | Trung quốc | 80% |
1 | Thiết bị bút vẽ và tạo hình vân gỗ | 1 bộ | Trung quốc | 80% |
2 | Thiết bị rulô tạo mẫu vân gỗ | 1 bộ | Trung quốc | 80% |
Tên hàng | Số lượng | Xuất sứ | Tình trạng | |
IX | Lò tiền đông cứng tạo vân | 2 bộ | Trung quốc | 80% |
1 | Khung lò | 2 bộ | Trung quốc | 80% |
2 | Quạt gió | 8 cái | Trung quốc | 80% |
3 | Hệ thống đốt than | 2 cái | Trung quốc | 80% |
X | Hệ thống điều khiển vân gỗ | 1 hệ thống | Trung quốc | 80% |
XI | Hệ thống xử lý nước sạch | 1 Hê thống | Việt Nam | 80% |
XI | Hệ thống xử lý nước thải | 1 Hê thống | Việt Nam | 80% |
(Nguồn: Công ty cổ phần thương mại Bình Phát) [11].
Bảng 11 : Phương tiện vận tải chuyên dùng
Tên thiết bị | Số lượng | Xuất sứ | Tình trạng | |
1 | Xe nâng 5 tấn | 1 | Trung quốc, Nhật bản | 80% |
2 | Xe nâng 3 tấn | 1 | Trung quốc, Nhật bản | 80% |
3 | Xe nâng hàng thủy lực bằng tay | 3 | Trung quốc, Nhật bản | 80% |
4 | Xe ô tô 7 chỗ | 1 | Trung quốc, Nhật bản | 80% |
5 | Xe ô tô 34 chỗ | 1 | Trung quốc, Nhật bản | 80% |
(Nguồn: Công ty cổ phần thương mại Bình Phát) [11].
Bảng 12: Thiết bị văn phòng
Tên thiết bị | Số lượng | Xuất sứ | Tình trạng | |
1 | Máy điều hòa nhiệt độ 2400 BTU | 15 cái | Nhật bản | 80% |
2 | Trang bị máy vi tính | 15 bộ | Việt Nam, Trung quốc | 80% |
3 | Thiết bị văn phòng, phụ trợ khác | Việt Nam | 80% |
(Nguồn: Công ty cổ phần thương mại Bình Phát) [11].
Nguyên lý hoạt động của một số thiết bị chính
Nguyên lý hoạt động buồng sơn tĩnh điện[21].
Buồng sơn vân gỗ và sơn tĩnh điện về nguyên lý đều giống nhau, sơn vân gỗ chất liệu mầu và lộ trình của súng sơn được lập trình để tạo nên vân màu khác nhau.
Hạt sơn được tích điện bằng nguyên lý Corona, những ion không khí mang điện tích âm (-) được tạo ra bởi hiệu điện thế cao áp của thiết bị sơn (còn gọi là súng sơn) sẽ chuyển điện tích (-) cho những hạt sơn, những ion âm (-) sinh ra bởi hiệu điện thế rất cao khoảng 30 -100KV.
Những hạt sơn sau khi được nạp điện sẽ di chuyển tới thanh nhôm (đã được tiếp đất) bằng lực hút tĩnh điện và lực đẩy của khí nén. Những hạt sơn mang điện tích âm (-) di chuyển theo đường đi của đường sức của từ trường, vì vậy hạt sơn sẽ bám nhiều vào bề mặt của vật.

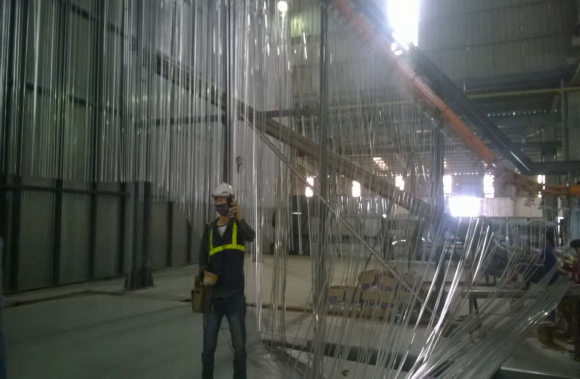

Hình 10: Minh họa quá trình sản xuất tại nhà máy sơn tĩnh điện
vực
Khu
hiệu
Phân tử bột
sơn
tĩnh
điện thế cao
I
Thanh nhôm
được phủ
Cáp
hiệu điện thế
Bộ phận tăng áp
Đường cấp bột sơn
Hình 11: Nguyên lý sơn tĩnh điện
Nguyên lý hoạt động lò đông cứng và lò sấy[6].
Cấu tạo lò đông cứng gồm 3 bộ phận chính: buồng đốt nhiên liệu, giàn trao đổi nhiệt và buồng đông cứng.
Ống khói thải buồng đốt
Ống khói thải
buồng đông cứng
Khí
Buồng đốt nhiên liệu
Dàn trao đổi nhiệt
Khu vực để thanh nhôm cần sấy
Hình 12 : Cấu tạo lò đông cứng và lò sấy
