Tuabin thủy lực - 38

Z .q. L

Diện tích cốt thép:

F k . Z

a T

Khoảng cách từ đáy dầm đến hợp lực:

Z0 . L

Trong các công thức trên: k - hệ số an toán; T - ứng suất cho phép của thép;

các hệ số: ; tra bảng theo H / L C / H .

Đặt cốt thép nơi đặt hợp lực Z và D, tuỳ điều kiện có thể xê dịch một ít.

4. Tính kết cấu đoạn khuếch tán của ống xả

Có thể bạn quan tâm!

Xem toàn bộ 317 trang tài liệu này.

Đoạn khuếch tán ống xả là một dầm rỗng có chiều cao thay đổi (hình 17-14,b). Khi tính toán ta cắt các băng dài 1 mét theo hướng vuông góc với dòng nước. Đây cũng là phần ống xả có nhiều phương pháp tính toán nhất. Việc xác định đúng thực tế làm việc của các khung phụ thuộc nhiều yếu tố. Đối với nhà máy kiểu kết hợp, ngoài vấn đề trình tự thi công ảnh hưởng đến kết cấu thì các khớp xuyên vuông góc với chiều dọc nhà máy nhằm bảo đảm thi công và giảm ứng suất nhiệt, lún cũng ảnh hưởng lớn đến sơ đồ lực của chúng. Hình 17-14,a trình bày một số khớp xuyên vừa nêu ở trên.

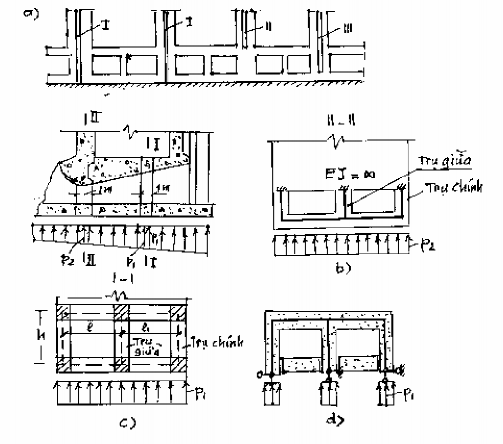

Hình 17 14 Các sơ đồ tính kết cấu đoạn khuếch tán ống xả Khớp xuyên suốt 1

Hình 17-14. Các sơ đồ tính kết cấu đoạn khuếch tán ống xả.


- Khớp xuyên suốt I, thường từ một hoặc hai đoạn tổ máy đặt một khớp, nói chung khoảng cách giữa hai khớp loại I không quá 40 - 50 m;

- Khớp xuyên loại II, chỉ cắt đến đỉnh sàn ống xả, thường dùng khi hai tổ máy

đặt một khớp loại I;

- Khớp xuyên loại III, cắt suốt đến tấm đáy, làm yếu khối dưới nước.

Thường dùng khớp xuyên loại I để cắt cho một đoạn tổ máy hoặc hai đoạn tổ máy. Sau đây lấy trường hợp dùng khớp xuyên I để cắt cho một đoạn tổ máy để trình bày các tính (trường hợp cắt qua hai tổ máy sẽ tính tương tự).

Để tính kết cấu đoạn khuếch tán thường tính một số chỗ đại diện sau đây::

- Mặt cắt II-II qua tường áp lực của buồng xoắn (hoặc tường sau nhà máy). Do tường quá dày có độ cứng tường rất lớn nên chọn sơ đồ khung hở ngàm phía trên (b);

- Mặt cắt qua giữa (I-I). Ở đây dầm trên không quá dày, do vậy coi là khung kín. Nếu nền là đá cứng thì để giảm nhẹ bề dày tấm móng ta nên cắt tách tấm móng ra khỏi trụ. Ta có sơ đồ khung hai ngăn tựa bên dưới (d). Dùng c phương pháp tính sau đây:

a - Phương pháp sơ đồ khung có nút cứng của Galerkin:

Đây là quan niệm sơ đồ hay được dùng ở Liên Xô cũ. Coi đoạn khuếch tán là tập hợp c khung phẳng vuông góc dòng chảy, các khung làm việc độc lập nhau. Vì tải trong khung đối xứng và tải trọng tác dụng cũng đối xứng qua tim trụ giữa, do vậy coi như ngàm ở trụ giữa. Vì vậy chỉ cần cắt một nửa đối xứng để tính (hình 17-14,c và17-15,a).

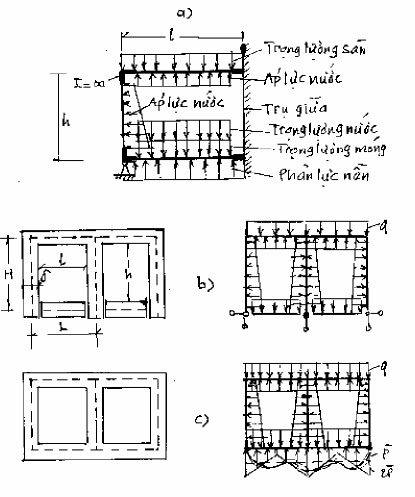

Hình 17 15 Các sơ đồ tính đoạn khuếch tán ống xả Tính theo khung dày hay khung 2

Hình 17-15. Các sơ đồ tính đoạn khuếch tán ống xả.


Tính theo khung dày hay khung mỏng dựa vào H/ (nếu H/ < 4 thì là khung dày và chọn khung h x l; nếu H/ > 4 thì là khung mỏng và chọn khung H x L). Viện sỹ

Galerkin coi các nút khung là tuyệt đối cứng (phần gạch gạch trong I-I trên) nó không bị biến dạng và I = , kích thước nút cứng lấy bằng nửa bề dày thanh. Mặt khác các trụ dịch chuyển theo phương đứng của nút là như nhau. Việc giải khung có nút cứng theo bảng tra của phương pháp chuyển vị và phương pháp phân phối mômen giữa các nút.

b - Phương pháp sơ đồ khung và giải theo cơ học kết cấu:

Quan niệm tính đoạn khuếch tán theo sơ đồ khung tuy không chính xác như phương pháp nút cứng nhưng đơn giản và sử dụng phương pháp cơ học kết cấu thông thường để tính. Để tính, ta cũng cắt một băng theo chiều vuông góc với dòng chảy và cũng có khung kín (đối với nền mềm), khung hở (đối với nền đá cứng). Sơ đồ kết cấu như hình (17-15,b,c) tương ứng với các tải trọng trong trường hợp làm việc bình thường.

Tải trọng tính toán gồm:

- Trọng lượng bản thân giá khung;

- Trọng lượng thiết bị ở sàn ống xả (nếu có) truyền xuống như : động cơ, thùng dầu, máy bơm nước ..v.v.. ;

- Áp lực nước đây lên từ dưới tấm đáy;

- Áp lực nước ở ống xả;

- Phản lực nền do tác dụng của tải trọng bên trên gây ra và coi như ngoại lực;

- Các tải trọng khác, nếu có.

Các trường hợp tính toán:

- Trường hợp sửa chữa ống xả: bên trong ống xả không có nước, tải trọng bên ngoài vẫn đầy đủ;

- Trường hợp bên trên thiết bị đã tháo đưa đi sửa chữa, nhà máy vẫn làm việc với mực nước hạ lưu sau nhà máy là lớn nhất.

Trên đây khái quát một số cách tính toán kết cấu một số phần tử của nhà máy thuỷ điện đã được dùng trong thực tế thiết kế nhằm giúp cho anh chị sinh viên phần nào có phương hướng khi thiết kế nhà máy. Đi vào tính toán cụ thể còn gặp nhiều vấn đề cần phải tìm hiểu cụ thể hơn để hoàn chỉnh hơn.

TÀI LIỆU THAM KHẢO TÀI LIỆU TIẾNG VIỆT:

1 - Bộ môn thiết bị thuỷ điện - Trường ĐHTL - Giâo trình Turbine Thuỷ lực, năm 1982;

2 - Võ Sỹ Huỳnh, Ng. Thị Xuân Thu - ĐHBK Hà Nội - Turbin nước, xuất bản năm 2005;

3 - Lê Phu - Tủ sách ĐHXD Hà Nội - Turbin nước, xuất bản năm 1971;

4 - Bộ môn Thuỷ điện - ĐHTL Hà Nội - Công trnh Trạm Thuỷ điện, xuất bản năm 2003;

5 - Khoa XDTL - TĐ Trường ĐHXD - Trạm Thuỷ điện (Các công trình trên tuyến năng lượng), xuất bản năm 1991;

6 - Khoa XDTL - TĐ Trường ĐHXD - Nhà máy của Trạm Thuỷ điện, xuất bản năm 1991;

7 -Bộ môn Kỹ thuật điện, ĐHTL - Phần điện trong nhà máy điện và trạm biến áp, 1976;

8 - Bộ môn thiết bị Thuỷ điện, ĐHTL - Thiết bị phụ trong trạm thuỷ điện, 1971 ; 9 - Nguyễn duy Thiện và Nguyễn duy Hạnh - Khảo sát thiết kế trạm TĐ nhỏ, 1971.


TĂI LIỆU TIẾNG NGA:

1 - P.P. Gubin - Trạm Thuỷ điện; xuất bản năm 1972;

2 - Đ. C. Savelep - Nhà máy Thuỷ điện, xuất bản năm 1967;

3 - A. A. Bererơnôi - Nhà động lực của Trạm Thuỷ điện, xuất bản năm 1964; 4 - L. A. Vơladislavơlev - Rung động của tổ máy thuỷ lực, xuất bản năm 1972;

5 - A. A. Umansky - Cẩm nan thiết kế công trình và nhà công nghiệp, nhà ở, nhà công cộng , xuất bản năm 1972;

6 - V. X. Golisman - Tính toán nhà máy thuỷ điện và đập tràn, xuất bản năm 1968;

7 - I. I. Ulisky - Kết cấu bê tông cốt thép ;

8 - N. N. Kvalĩp - Cẩm nan kết cấu turbine thuỷ lực, xuất bản năm 1971; 9 - V. A. Orơlốp - Buồng điều áp của Trạm thuỷ điện, xuất bản năm 1968;

10 - Tiêu chuẩn và định mức thiết kế đường ống thép của Trạm thuỷ điện TY-9- 51 ;

11 - Tài liệu Liên Xô dịch từ Mỹ năm 1960 - Cẩm nan Trạm thuỷ điện ; 12 - G. A. Plonsky - Thiết bị cơ khí thuỷ công, xuất bản năm 1959 .
