TRƯỜNG ĐẠI HỌC BÁCH KHOA ĐÀ NẴNG



GIÁO TRÌNH TUABIN THỦY LỰC


Tháng 11 2010 LỜI NÓI ĐẦU Để đáp ứng nhu cầu học tập Thuỷ điện của sinh 1


Tháng 11-2010


Có thể bạn quan tâm!

Xem toàn bộ 317 trang tài liệu này.

LỜI NÓI ĐẦU


Để đáp ứng nhu cầu học tập Thuỷ điện của sinh viên khoa Xây dựng Thuỷ lợi - Thuỷ điện thuộc Trường Đại học Bách khoa Đà Nẵng trong giai đoạn mới, chúng tôi biên soạn giáo trình"Turbine thuỷ lực - các thiết bị thuỷ lực và Công trình trạm Thuỷ điện" (là giáo trình môn học Thuỷ điện 2). Giáo trình này được biên soạn theo nội dung "Đề cương môn học Thuỷ điện" đã được nhà trường phê duyệt năm 2005.

Giáo trình Thuỷ điện 2 gồm 17 chương, được trình bày trong hai phần lớn: phần I (thiết bị thuỷ điện) và phần II (công trình Thuỷ điện):

Phần I - "Turbine thuỷ lực - các thiết bị thuỷ lực" của trạm thuỷ điện, gồm 8 chương (từ chương I đến chương VIII). Phần này dùng để giảng với 20 tiết trên lớp, nội dung tìm hiểu: turbine thuỷ lực, thiết bị điều tốc, các thiết bị phụ và các hệ thống thiết bị phụ thuỷ lực ... về cấu tạo, tính năng hoạt động cũng như lựa chọn, tính toán xác định các thông số cơ bản và kích thước của thiết bị đủ phục vụ cho thiết kế trạm thuỷ điện.

Phần II - "Công trình trạm thuỷ điện", gồm 9 chương dùng để giảng 40 tiết trên lớp, thuộc hai phần: Phần IIa -"Các công trình thuộc tuyến năng lượng" với 7 chương (từ chương IX đến chương XV), bao gồm các công trình thuộc tuyến năng lượng: cửa lấy nước, bể lắng cát, công trình dẫn nước, bể áp lực, đường ống turbine, buồng điều áp. Nội dung trình bày về cấu tạo cũng như tính toán xác định kích thước các công trình thông qua tính toán thuỷ lực và tính toán dòng không ổn định của chúng. Phần IIb - "Nhà máy thuỷ điện", gồm 2 chương XVI và XVII, nội dung trình bày các loại nhà máy thuỷ điện và một số thiết bị cơ điện của chúng, cách bố trí, xác định kích thước nhà máy, tính toán ổn định và tính kết cấu các phần dưới nước của nhà máy.

Giáo trình này đề cập khá đầy đủ nội dung chuyên môn của môn học Thủy điện 2, đáp ứng 60 tiết giảng trên lớp và còn có thể dùng tham khảo thêm sau này khi sinh viên ra trường tham gia vào lĩnh vực thiết kế công trình thuỷ điện sẽ gặp phải.

Trong quá trình biên soạn giáo trình, do khả năng có hạn do vậy không tránh khỏi thiếu sót, mong nhận được nhiều ý kiến đóng góp của đồng nghiệp và bạn đọc để sửa chữa cho tốt hơn.

Tháng 5 - 2006 Tác giả

Phần I

TURBINE THỦY LỰC CÁC THIẾT BỊ THỦY LỰC CỦA TTĐ


Turbine thủy lực là loại động cơ chạy bằng sức nước, nó nhận năng lượng dòng nước để quay và kéo rô to máy phát điện quay theo để tạo ra dòng điện. Tổ hợp turbine thủy lực và máy phát điện gọi là "Tổ máy phát điện thủy lực". Ở phần này chúng ta chỉ nghiên cứu về turbine thủy lực, thiết bị điều tốc và giới thiệu một số hệ thống thiết bị thủy lực có liên quan .


Chương I. KHÁI NIỆM CHUNG VỀ TURBINE THỦY LỰC


I. 1. PHÂN LOẠI TURBINE THỦY LỰC CỦA TRẠM THỦY ĐIỆN

Trong quá trình đấu tranh sinh tồn và cải tạo thế giới tự nhiên, loài người đã sớm biết sử dụng các động cơ thủy lực: từ những bánh xe nước dùng vào việc kéo máy xay xát nông sản đến phát triển chúng lên thành những turbin thuỷ lực hiện đại kéo máy phát điện để sản xuất ra điện năng ngày nay. Để sử dụng một cách có hiệu quả năng lượng dòng nước đặc trưng bởi tổ hợp cột nước và lưu lượng khác nhau cần phải có đủ những loại turbine khác nhau về cấu tạo, kích thước cũng như quá trình làm việc của chúng.

Dựa vào việc sử dụng dạng năng lượng trong cơ cấu bánh xe công tác (BXCT) của turbine người ta chia turbine thủy lực ra làm hai loại: turbine xung kích và turbine phản kích. Trong các loại lại chia ra các hệ và các kiểu turbine.

Viết phương trình Becnully cho cửa vào (chỉ số1) cửa ra (chỉ số2) của bánh xe công tác turbine, ta có năng lượng viết cho một đơn vị trọng lượng nước như sau:

p p V 2 V 2

+

H = (Z1 - Z2) +

1 2 1 1 2 2

2g

Z1-Z2 : là thành phần năng lượng do chênh lệch vị trí tạo ra, gọi là vị năng;

p1 p 2

: là áp năng; gộp vị năng và áp năng thành thế năng ( T ).

V 2 V 2

1 1 2 2: là động năng ( Đ ).

2g

Từ những thành phần năng lượng trên ta có những loại turbine thuỷ lực sau:

* Turbine chỉ sử dụng phần động năng để làm quay BXCT gọi là loại turbine xung kích. Loại này còn gọi là turbine dòng chảy không áp vì dòng chảy trong môi trường khí quyển nên chuyển động của dòng tia trên cánh BXCT là chuyển động không áp, áp suất ở cửa vào và cửa ra như nhau và bằng áp suất khí trời. Turbine xung kích đuợc chia ra các hệ sau:

+ Hệ turbine xung kích gáo (turbine Penton);

+ Hệ turbine xung kích kiểu phun xiên;

+ Hệ turbine xung kích hai lần (turbine Banki).

* Turbine sử dụng cả thế năng và động năng, trong đó phần thế năng là chủ yếu gọi là loại turbine phản kích . Loại này còn gọi là turbine dòng chảy có áp, áp lực dòng chảy ở cửa vào của BXCT luôn lớn hơn áp lực ở cửa ra của nó. Dòng chảy qua TB là dòng liên tục điền đầy nước trong toàn bộ máng cánh. Loại này được chia ra các hệ sau:

+ Hệ TB xuyên tâm hướng trục ( gọi tắt là là turbine tâm trục, hay Franxis);

+ Hệ TB hướng trục ( gồm turbine cánh quạt và turbine cánh quay );

+ Hệ TB hướng chéo;

+ Hệ TB dòng ( gồm turbine dòng nửa thẳng và turbine dòng thẳng );

+ Hệ TB thuận nghịch ( làm việc theo hai chế độ: máy bơm và turbine).


I . 2. TURBINE XUNG KÍCH

Như trên đã nói, turbine xung kích là loại chỉ sử dụng phần động năng của dòng chảy. Ở loại turbine này, dòng nước sau khi ra khỏi vòi phun thì toàn bộ năng lượng dòng chảy đều biến thành động năng để đẩy bánh xe công tác. Vì chảy trong môi trường khí quyển nên chuyển động của dòng tia trên các cánh bánh xe công tác (BXCT) là chuyển động không áp hay còn gọi là dòng tia tự do. Sau đây chúng ta nghiên cứu cụ thể các hệ của turbine xung kích:

I . 2 .1. Turbine xung kích gáo ( còn gọi là turbine Penton )

Turbine này do người Mỹ tên là Penton đưa ra năm 1880 nên còn gọi là turbine Penton. Quá trình hoạt động của turbine gáo như sau (xem hình 1-1): nước từ thượng lưu theo ống áp lực 1 chảy qua vòi phun 2 (ở đây lưu lượng được điều chỉnh trước khi phóng vào cánh BXCT nhờ van kim 7), rồi phóng vào cánh dạng gáo 4 của turbine, làm quay BXCT kéo theo trục turbine 5 quay, nước đập vào cánh gáo bị bắn ra hai phía và được vỏ 6 của turbine gom lại dẫn về hầm xả để tháo về hạ lưu của nhà máy.


Hình 1 1 Turbine xung kích gáo Sau đây chúng ta xem xét cấu tạo và tác dụng các 2

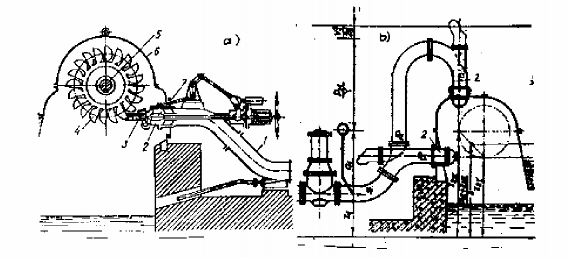

Hình 1-1. Turbine xung kích gáo

Sau đây chúng ta xem xét cấu tạo và tác dụng các bộ phận chính của turbine gáo (hình 1-2). Vòi phun 1 nhận nước từ ống áp lực biến toàn bộ năng lượng dòng nước thành động năng trước khi đưa vào BXCT và điều chỉnh lưu lượng vào turbine nhờ dịch

chuyển qua lại của van kim 3 đặt bên trong (hình 1-2,a). Turbine gáo cột nước cao và ống áp lực dài còn có bộ phận tách dòng 5 để hướng một phần hay toàn bộ tia nước không cho vào BXCT để tránh hiện tượng nước va xảy ra quá lớn khi đóng nhanh van kim của nó. Bộ phận này chỉ làm việc khi cắt giảm phụ tải máy phát điện. Khi phụ tải giảm, van kim cần phải nhanh chóng đóng bớt độ mở để giảm lưu lượng thich hợp, tuy nhiên nếu van đóng quá nhanh trong vòi phun sẽ xuất hiện áp lực nước va quá lớn làm bể vòi phun. Để giảm trị số áp lực nước va, lúc này máy điều tốc sẽ nhanh chóng nhấc thiết bị tách dòng 5 lên ngắt bớt phần lưu lượng thừa ra khỏi cánh gáo. Nhờ vậy lưu lượng vào BXCT vẫn giảm ngay theo yêu cầu giảm tải mà van kim chỉ phải đóng từ từ. Sự phối hợp dịch chuyển van kim và thiết bị tách dòng liên hợp với nhau nhờ cơ cấu liên hợp trong máy điều tốc (xem chương VII -Thiết bị điều tốc của turbine thuỷ lực).


Hình 1 2 Các bộ phận chính của turbine gáo Bánh xe công tác của turbine gáo hình 1 3

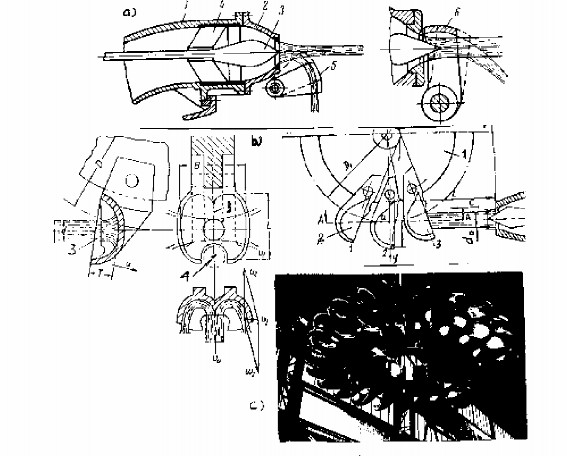

Hình 1-2. Các bộ phận chính của turbine gáo

Bánh xe công tác của turbine gáo ( hình 1-1 và 1-2b,c ) gồm có đĩa 1 trên chu vi đĩa có gắn các cánh dạng gáo 2 (nên gọi là gáo). Phụ thuộc vào cột nước mà số gáo có từ 14÷60 cánh. BXCT có thể là một khối liền khi các cánh gáo và đĩa được đúc thành một khối, và không phải là khối liền khi cánh gáo được đúc riêng và được gắn lên đĩa bằng bu lông hoặc hàn. Chính giữa cánh gáo có gân 3 chia gáo làm hai phần bằng nhau để chia tia nước tác động vào gáo thành hai phần đi về hai hướng bắn ra hai bên. Đuôi dưới của cánh gáo được khoét hõm 4 để cho tia nước xuyên qua hõm của cánh trước

đập thẳng vào cánh gáo thẳng góc (theo chiều quay) làm tăng cánh tay đòn của mômen quay và tránh mômen ngược của tia nước vào phía sau gáo nằm phía trước.

Vỏ turbine có nhiệm vụ không cho nước từ buồng BXCT bắn ra ngoài gian

máy. Vỏ phải có kích thước và hình dáng thế nào để hứng nước từ gáo xuống hầm xả mà không rơi ngược trở lại phía sau gáo làm cản trở việc quay của BXCT. Điều này rất quan trọng đối với turbine gáo trục đứng có nhiều vòi phun.

Hầm xả có nhiệm vụ tập trung nước sau khi đi khỏi BXCT lại để dẫn về hạ lưu. Mực nước trong hầm xả phải bảo đảm thấp hơn cao trình thấp nhất của BXCT một khoảng nào đó, thường là bằng đường kính D1 và đặt cao hơn mức nước trong hầm xả.

Loại trục ngang thường có công suất bé và có từ một đến hai vòi phun cho mỗi BXCT (hình 1-1,b), số lượng bánh xe công tác trên một trục thường nhỏ hơn ba. Loại trục đứng có số vòi phun nhiều hơn, thường hai đến sáu vòi, được bố trí đều chung quanh BXCT. Hình 1-3 là biểu thị turbine gáo trục đứng có sáu vòi phun.

Mặt bằng Mặt đứng Hình 1 3 Turbine gáo trục đứng nhiều vòi phun Turbine gáo 4

Mặt bằng Mặt đứng

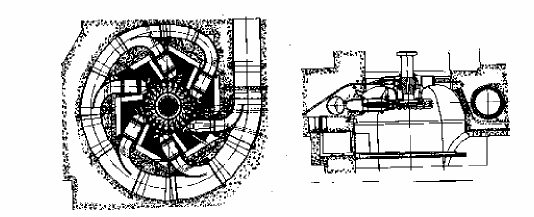

Hình 1-3. Turbine gáo trục đứng nhiều vòi phun


Turbine gáo sử dụng động năng để quay do vậy cần tạo nên vận tốc dòng phun lớn để tăng công suất turbine, măt khác kết cấu BXCT rất vững chắc do vậy turbine này được sử dụng với cột nước cao lưu lượng nhỏ. Turbine gáo loại lớn có phạm vi sử dụng cột nước từ 200÷2000m hoặc hơn nữa, turbine gáo loại nhỏ thì từ 40÷250m. Trục turbine gáo có thể đứng (hình 1-3) hoặc ngang. Trạm TĐ Bôgôta ở Côlombia đã đạt đến cột nước rất cao H = 2000m, công suất lắp máy N = 500 MW. Trạm Raisec ở Úc có cột nước H = 1767m. Nước ta có các trạm H = 500÷800m như Vĩnh Sơn và Đa Nhim, sử dụng hệ turbine xung kích gáo.

I. 2. 2. Turbine xung kích hai lần ( turbine Banki )

Turbine xung kích hai lần có phạm vi sử dụng cột nước từ 6÷150m, thường từ 10÷60m. Kết cấu của nó rất đơn giản (hình1-4), dễ chế tạo nên được sử dụng rộng rãi ở các trạm thủy điện nhỏ có lưu lượng bé, cột nước vừa, trục thường nằm ngang.


Hình 1 4 Turbine xung kích 2 lần Turbine gồm có vòi phun tiết diện hình chữ nhật 4 5

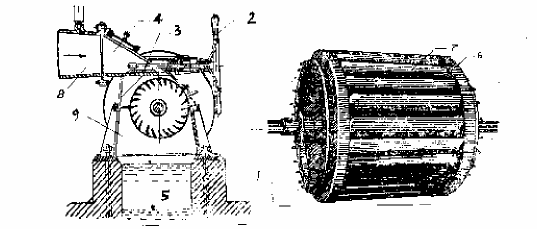

Hình 1-4. Turbine xung kích 2 lần


Turbine gồm có vòi phun tiết diện hình chữ nhật 4 được nối liền với đoạn ống chuyển tiếp 8. Vòi có cơ cấu điều chỉnh lưu lượng gồm van phẳng 3 gắn với trục điều khiển 2 có tay quay vô lăng. Khi vô lăng quay, trục điều chỉnh sẽ tịnh tiến về phía trước hoặc phía sau làm cho tiết diện ra của vòi phun thay đổi, nên lưu lượng vào turbine cũng được thay đổi theo. Bánh xe công tác gồm các cánh cong 7 được gắn giữa các đĩa 6, số cánh từ 12÷48. Trục turbine xuyên qua giữa bánh xe công tác gắn chặt với các đĩa bằng then. Vỏ (buồng) 9 dùng để chắn không cho nước từ BXCT bắn ra ngoài. Hầm xả 5 có nhiệm vụ dẫn nước về hạ lưu.

Hình dáng BXCT turbine xung kích hai lần gần giống lồng sóc. Dòng nước từ vòi phun tác dụng vào các cánh phía trên (nhận khoảng chừng 80% năng lượng của dòng nước) đẩy BXCT lần thứ nhất, xong lại đi vào khoảng trống giữa BXCT rồi lại tác dụng lần thứ hai vào cánh trước khi ra khỏi bánh xe công tác (nhận thêm 20÷30% phần năng lượng còn lại). Cũng chính vì thế ta gọi nó là turbine xung kích hai lần. Hiệu suất của loại turbine này tùy thuộc vào số cánh của BXCT và vào khoảng 80÷85%. Ưu điểm cơ bản của turbine xung kích hai lần là có thể chọn đường kính BXCT và số vòng quay turbine trong một phạm vi rộng mà không phụ thuộc vào lưu lượng, bởi vì lưu lượng không chỉ phụ thuộc vào đường kính mà còn phụ thuộc vào chiều rộng BXCT nữa. Như vậy có thể chế tạo turbine với đường kính bé để có vòng quay lớn, do vậy giảm giá thành chế tạo turbine và tổ máy thủy lực.

I. 2. 3 Turbine xung kích phun xiên

Turbine xung kích phun xiên (hình 1-5) có hình dạng giống turbine gáo chỉ khác ở kết cấu BXCT và hướng của tia nước vào BXCT. Tia nước bắn vào BXCT không trực giao với cánh mà làm với cánh một góc , nhờ thế có thể làm vành ghép mép ngoài của BXCT nên đơn giản hóa được cách ghép cánh vào đĩa. Hình dạng cánh loại này cũng dễ chế tạo hơn. Nó cho phép gia công hàng loạt bằng cách đập. Turbine tia nghiêng ít được sử dụng rộng rãi, nó chỉ được sử dụng ở TTĐ nhỏ có cột nước vào khoảng H = 30÷400m.



Hình 1 5 Turbine xung kích phun xiên I 3 TURBINE PHẢN KÍCH Turbine phản kích là loại 6

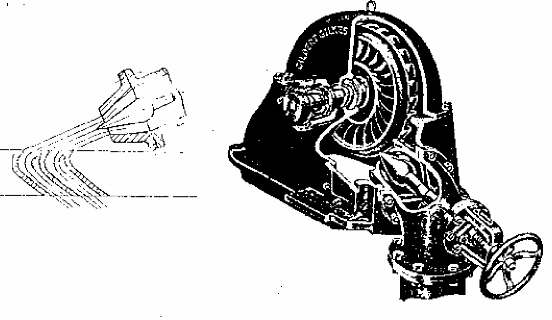

Hình 1-5. Turbine xung kích phun xiên


I . 3. TURBINE PHẢN KÍCH

Turbine phản kích là loại sử dụng phần thế năng và một phần động năng của dòng nước. Bánh xe công tác của nó làm việc trong môi trường chất lỏng liên tục và áp lực nước ở phía trước bánh xe công tác lớn hơn phía sau của nó. Khi chảy qua rãnh tạo bởi bề mặt cong của các cánh, dòng nước sẽ thay đổi hướng tác dụng lên cánh và làm quay BXCT. Dựa vào hướng của dòng nước ở cửa vào và cửa ra BXCT người ta chia turbine làm các hệ: tâm trục, hướng trục, cánh chéo, turbine dòng, thuận nghịch.


Hình 1 6 Các bộ phận chính của turbine phản kích Xét về mặt cấu tạo bất cứ 7

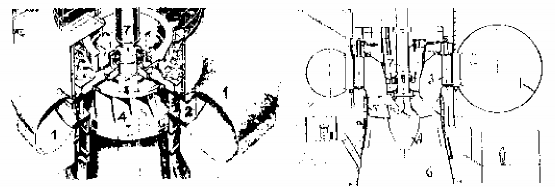

Hình 1-6. Các bộ phận chính của turbine phản kích.


Xét về mặt cấu tạo, bất cứ hệ turbine phản kích nào cũng gồm các bộ phận chính sau: buồng turbine 1, vòng bệ 2, cơ cấu hướng dòng 3, BXCT 4, buồng BXCT 5, ống xả 6, trục và ổ trục 7 và các thiết bị phụ của chúng (hình 1-6).

Sáu bộ phận đầu hình thành bộ phận qua nước của turbine, còn ổ trục và trục là bộ phận kết cấu có nhiệm vụ tiếp nhận và truyền mô men quay từ BXCT đến rôto của
