Chọn Bộ Post Processor, Tạo Chương Trình Gia Công Bước 1: Thiết Lập Máy Gia Công.


Chọn biểu tượng trên thanh công cụ hoặc từ menu Xuất hiện hộp hội thoại 1

Chọn biểu tượng trên thanh công cụ hoặc từ menu Xuất hiện hộp hội thoại


Số hiệu dao, thông số bù

Chọn dao ren, các thông số dao

Chế độ gia công


Hình 6.6: Hộp thoại chọn dao tiện ren

Bước ren

Góc ren

Đường kính đỉnh

Điểm cuối

Đường kính chân

Chiều cao ren

Ren côn

Ren trong hay ren ngoài


Hình 6.7: Hộp thoại chọn thông số hình học ren

Số lát cắt tinh

Số đầu mối

Số lát cắt thô

Điểm bắt đầu

Khoảng ren

Lượng dư cắt

Hình 6.8: Hộp thoại chọn thông số gia công ren


Nhấn OK sau khi nhập xong các thông số

Nếu thay đổi lại thông số, ta nhấn chuột vào parameter trên thanh quản lý Nhấn OK khi nhập xong các thông số

Nếu thay đổi lại các thông số ta nhấn chuột vào phím parameters trên thanh quản lý

Để thay đổi Chains nhấn chuột vào Geometry chuột phải vào chain chọn Delete 3

Để thay đổi Chains, nhấn chuột vào Geometry, chuột phải vào chain, chọn Delete

chain, để chọn chain, phải chuột chọn add chain

Hình 6.9: Hộp thoại thay đổi đối tượng hình học gia công


Thay đổi xong nhấn OK để xác nhận

Nhấn để thực hiện tạo lại đường chạy dao Nhấn để kiểm tra đường chạy dao

Nhấn để mô phỏng quá trình gia công


Hình 6 10 Mô phỏng quá trình tiện ren 3 Tổ chức luyện tập kỹ năng 3 1 Yêu 7

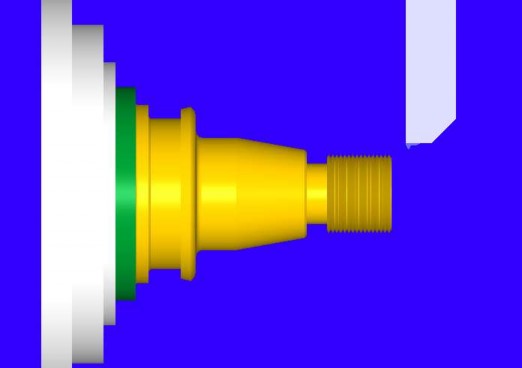

Hình 6.10: Mô phỏng quá trình tiện ren


3.Tổ chức luyện tập kỹ năng

3.1 Yêu cầu

Lập trình gia công chi tiết theo bản vẽ 6.2 phần phụ lục

3.2. Trình tự thực hiện.

Tên bước công

việc

Lệnh

Thực hiện

1

Nhập file CAD

File/

Open


Thực hiện tương tự bài 5.1


2 Di chuyển gốc tọa độ Move to Orgin 3 Tiện thô biên dạng Rough 4 Tiện tinh biên 8

2

Di chuyển gốc tọa

độ

Move to

Orgin

3

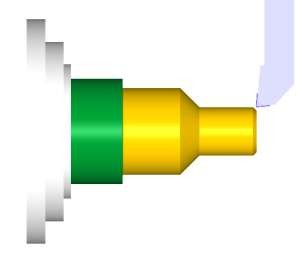

Tiện thô biên dạng

Rough

4

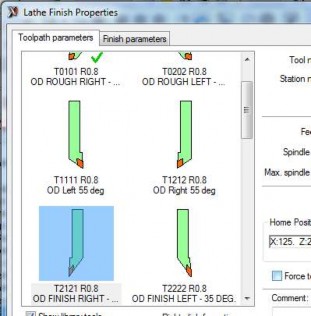

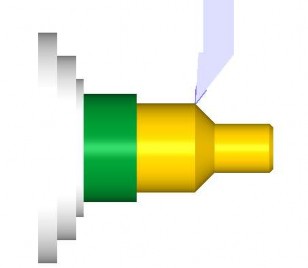

Tiện tinh biên

dạng

Toolpath/

Finish

TT Lập trình cắt rãnh Toolpath Groove 6 Lập trình tiện ren Toolpath Thread 5 Lập 9


TT Lập trình cắt rãnh Toolpath Groove 6 Lập trình tiện ren Toolpath Thread 5 Lập 10

Có thể bạn quan tâm!

Xem toàn bộ 124 trang tài liệu này.

TT

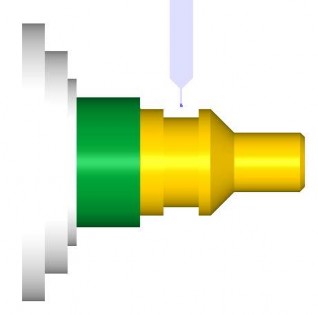

Lập trình cắt rãnh

Toolpath/ Groove

6 Lập trình tiện ren Toolpath Thread 5 Lập trình khoan lỗ Toolpath Drill 8 Tạo 11


6 Lập trình tiện ren Toolpath Thread 5 Lập trình khoan lỗ Toolpath Drill 8 Tạo 12

6

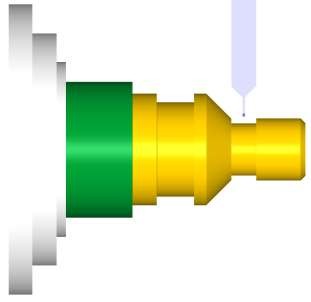

Lập trình tiện ren

Toolpath/

Thread

5 Lập trình khoan lỗ Toolpath Drill 8 Tạo chương trình NC G1 Thực hiện tương tự 13

5

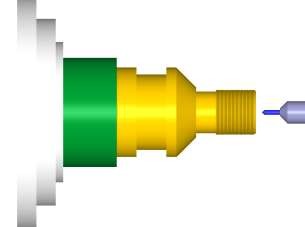

Lập trình khoan lỗ

Toolpath/ Drill

8 Tạo chương trình NC G1 Thực hiện tương tự như bài 5 2 7 4 Hướng dẫn tự 14

8

Tạo chương trình NC

G1

Thực hiện tương tự như bài 5.2

7

4. Hướng dẫn tự học.

4.1 Yêu cầu

Cho chi tiết như bản vẽ 6.3 phần danh mục hình vẽ. Hãy lập trình gia công chi tiết.

4.2. Hướng dẫn tự học.

Thực hiện các bước lập trình như phần 2

BÀI 7: Gia công trên máy CNC Thời gian thực hiện: 6 tiết

Tên bài học trước: Lập chương trình tiện tinh bằng phần mềm CAD/CAM

Thực hiện từ ngày........ đến ngày ..........

BÀI 7.1:Tạo và kết nối chương trình NC với máy CNC

1. Mục tiêu bài học

Sau khi học xong bài này, HSSV có khả năng:

* Về kiến thức

Tạo được chương trình NC, hiệu chỉnh được chương trình. Quản lý chương trình NC.

* Về kỹ năng

Chỉnh sửa, mô phỏng, chạy không tải chương trình NC trên máy CNC

* Về thái độ

Nghiêm túc, tự giác trong quá trình học tập, rèn luyện tác phong sản xuất công nghiệp.

Đảm bảo an toàn lao động, vệ sinh môi trường.

2. Nội dung

2.1. Tạo chương trình NC và kết nối với máy CNC

2.1.1. Chọn bộ Post Processor, tạo chương trình gia công Bước 1: Thiết lập máy gia công.

Để thiết lập máy gia công ta thực hiện lệnh: Machine Type/ Machine list



Chọn máy trong danh sách máy của MasterCAM


Bước 2: Chọn máy gia công

Khi đó một danh sách máy hiện ra ở của sổ bên phải, bạn chọn lấy một máy phù hợp. Nhấn Add, máy được chọn sẽ hiện lên ở cửa sổ bên phải.
