4. Hướng dẫn tự học

4.1 Yêu cầu

Cho chi tiết như bản vẽ 5.2 phần danh mục hình vẽ. Hãy lập trình tiện thô chi

tiết.

4.2. Hướng dẫn tự học

Thực hiện các bước lập trình như mục 2


BÀI 5: Lập chương trình tiện thô bằng phần mềm CAD/CAM

Có thể bạn quan tâm!

Xem toàn bộ 124 trang tài liệu này.

Thời gian thực hiện: 6 tiết

Tên bài học trước: Lập trình tiện thô theo biên dạng chi tiết

Thực hiện từ ngày........ đến ngày ..........


Bài 5.2: Lập trình cắt rãnh, khoan lỗ tâm

1. Mục tiêu bài học

Sau khi học xong bài này, HSSV có khả năng:

* Về kiến thức:

Hiểu các lệnh lập trình cắt rãnh, khoan lỗ tâm.

* Về kỹ năng:

Thực hiện được các lệnh lập trình cắt rãnh, khoan lỗ tâm.

Thiết lập được các thông số phôi, các kiểu chạy dao và các thông số gia công khi cắt rãnh, khoan lỗ tâm.

* Về thái độ:

Nghiêm túc, tự giác trong quá trình học tập, rèn luyện tác phong sản xuất công nghiệp. Đảm bảo an toàn lao động, vệ sinh môi trường.

2. Nội dung

2.1. Trình tự thực hiện

Bước 1: Gọi mô hình CAD Bước 2: Thực hiện lệnh cắt rãnh.

Bước 3: Thực hiện lệnh khoan lỗ tâm

2.2. Hướng dẫn thực hiện Bước 1: Gọi mô hình CAD

Gọi file mô hình CAD đã lưu ở bài 5.1

Bước 2:Tạo đường chạy dao khi tiện cắt rãnh (Lathe

a.Xác định dạng gia công

Chọn dạng gia công là tiện tinh (Toolpath/ Lathe Groove)

b. Chọn biên dạng gia công

Xác định hình dạng rãnh như trong hình

Hình 5 2 1 Hộp thoại chọn kiểu rãnh cắt c Thiết lập thông số công nghệ 2

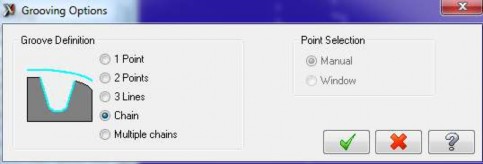

Hình 5.2.1: Hộp thoại chọn kiểu rãnh cắt

c.Thiết lập thông số công nghệ

Chọn dụng cụ cắt và thiết lập chế độ cắt

Hình 5 2 2 Hộp thoại chọn kiểu dao Ở cửa sổ này các bước chọn giống như 3

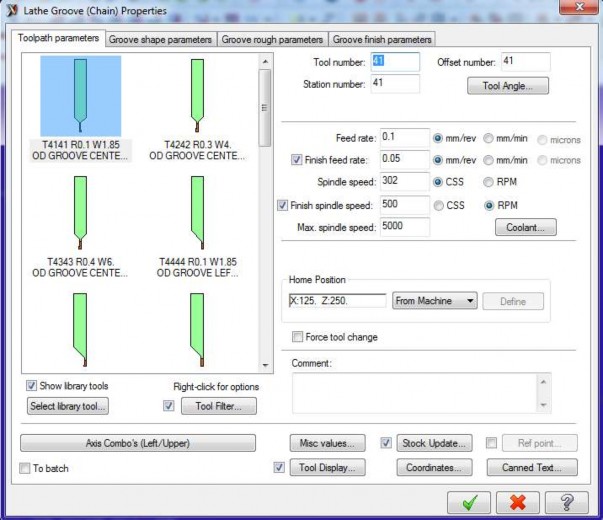

Hình 5.2.2: Hộp thoại chọn kiểu dao Ở cửa sổ này, các bước chọn giống như khi tiện mặt đầu

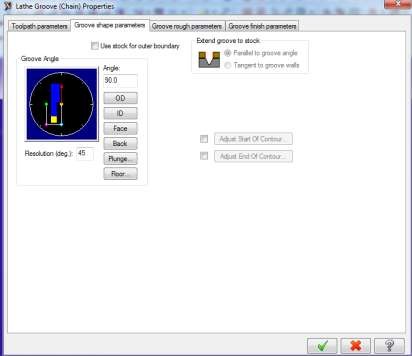

Chọn tab Groove shape parameters nhập các thông số hình dạng rãnh

Khoảng cách bắt đầu cắt Làm trơn sườn hoặc không Bề rộng lát cắt Lượng 4

Khoảng cách bắt đầu cắt

Làm trơn sườn hoặc không

Bề rộng lát cắt

Lượng dư để tiện tinh theo X

Chiều sâu mỗi lớp cắt

Hình 5.2.3: Hộp thoại chọn hình dáng rãnh cắt Chọn tab Groove rough parameter nhập các thông số tiện thô rãnh

Chiều sâu mỗi lớp cắt

Hình 5.2.4: Hộp thoại chọn thông số công nghệ khi tiện rãnh Chọn tab Groove Finish parameters

Bù dao

Kiểu cắt

Số lát cắt tinh

Chiều sâu cắt

Khoảng chạy quá

Lượng không cắt theo phương X, Z


Hình 5.2.5: Hộp thoại chọn thông số công nghệ khi tiện tinh rãnh

Nhấn OK sau khi nhập xong các thông số

Nếu thay đổi lại thông số, ta nhấn chuột vào parameter trên thanh quản lý Nhấn OK khi nhập xong các thông số

Nếu thay đổi lại các thông số ta nhấn chuột vào phím parameters trên thanh quản lý

Để thay đổi Chains nhấn chuột vào Geometry chuột phải vào chain chọn Delete 5

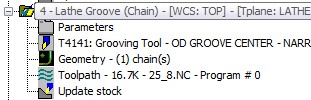

Để thay đổi Chains, nhấn chuột vào Geometry, chuột phải vào chain, chọn

Delete chain, để chọn chain, phải chuột chọn add chain

Hình 5 2 6 Hộp thoại thay đổi đối tượng hình học xác định rãnh Thay đổi 6

Hình 5.2.6: Hộp thoại thay đổi đối tượng hình học xác định rãnh Thay đổi xong nhấn OK để xác nhận

Nhấn để thực hiện tạo lại đường chạy dao Nhấn để kiểm tra đường chạy dao

Nhấn để mô phỏng quá trình gia công

Tương tự, có thể thao tác gia công rãnh thoát ren như trên bản vẽ

Hình 5 2 7 Mô phỏng tiện rãnh Bước 3 Tạo đường chạy dao khoan Chọn biểu 10

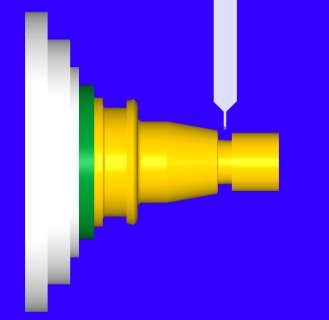

Hình 5.2.7: Mô phỏng tiện rãnh


Bước 3: Tạo đường chạy dao khoan

Chọn biểu tượng trên thanh công cụ hoặc từ menu toolpaths chọn xuất hiện hộp thoại

Hình 5 2 8 Hộp thoại chọn mũi khoan Nhập các thông số cắt gọt chọn kiểu 13

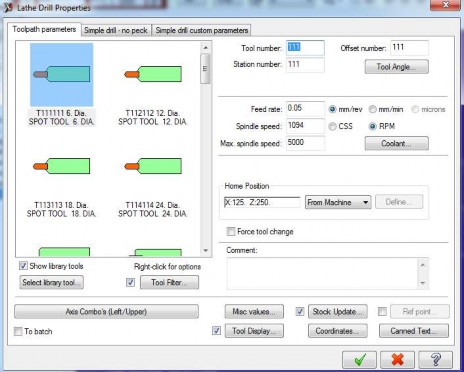

Hình 5.2.8: Hộp thoại chọn mũi khoan

Nhập các thông số cắt gọt, chọn kiểu mũi khoan.Chọn tab Simple Drill


Chọn kiểu khoan

Chiều sâu khoan

Điểm bắt đầu khoan

Điểm an toàn

Điểm rút dao


Hình 5.2.8: Hộp thoại chọn thông số khoan Chọn OK khi đã nhập xong các thông số

Mô phỏng quá trình gia công

3.Tổ chức luyện tập kỹ năng

3.1. Yêu cầu

Lập trình khoan lỗ cho chi tiết theo hình vẽ sau:
