Sử Dụng Hyperterminal Để Kết Nối Đến Bộ Định Tuyến

- Cấu hình bộ định tuyến trực tiếp từ cổng console: là phương pháp sử dụng một cáp console thông qua một phần mềm kết nối trực tiếp cổng COM như HyperTerminal của WINDOWS để truy nhập vào bộ định tuyến sau đó cấu hình bộ định tuyến theo giao thức dòng lệnh. Phương pháp cấu hình này được sử dụng nhiều nhất và trong hầu hết các trường hợp. Các bộ định tuyến sử dụng lần đầu cũng phải được cấu hình bằng phương pháp này.

- Cấu hình bộ định tuyến thông qua truy nhập từ xa telnet: truy nhập từ xa tới bộ định tuyến với telnet chỉ có thể thực hiện được khi bộ định tuyến đã được cấu hình với ít nhất một địa chỉ mạng, có mật khẩu bảo vệ và máy tính sử dụng để cấu hình bộ định tuyến phải có khả năng kết nối được với bộ định tuyến thông qua môi trường mạng. Sau khi kết nối được tới bộ định tuyến, sử dụng giao diện dòng lệnh để cấu hình bộ định tuyến.

- Cấu hình bộ định tuyến sử dụng tập tin cấu hình lưu trữ trên máy chủ TFTP: trong một số trường hợp, tập tin cấu hình cho bộ định tuyến có thể được lưu trữ trên máy chủ TFTP, bộ định tuyến được cấu hình sao cho sau khi khởi động sẽ tìm kiếm tập tin cấu hình trên máy chủ TFTP thay vì sử dụng tập tin cấu hình lưu trữ trong NVRAM. Có thể sử dụng lệnh copy để tải tập tin cấu hình từ máy chủ TFTP về bộ định tuyến.

- Cấu hình bộ định tuyến thông qua giao diện WEB: chỉ thực hiện được sau khi bộ định tuyến đã được cấu hình với địa chỉ IP và cho phép cấu hình qua giao thức http.

Sử dụng giao tiếp dòng lệnh

Để thực hiện việc kết nối máy tính với bộ định tuyến, người ta dùng cáp console của Cisco, một đầu cắm trực tiếp vào cổng CONSOLE của bộ định tuyến, đầu kia cắm vào cổng COM của máy tính, có thể sử dụng các đầu chuyển đổi DB9/RJ45 hoặc DB25/RJ45 khi cần thiết.

Phần mềm giao tiếp giữa máy tính và bộ định tuyến thông dụng nhất là HyperTerminal được cài đặt sẵn trong các phiên bản WINDOWS.

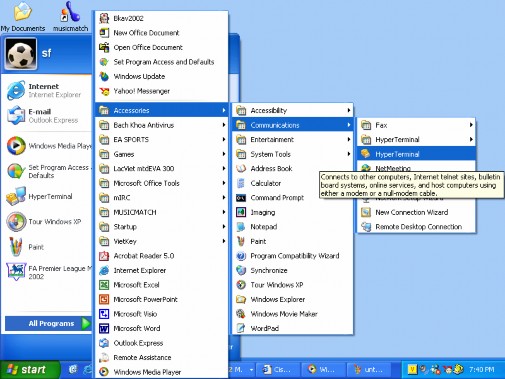

Hình 3.18: Sử dụng HyperTerminal để kết nối đến bộ định tuyến

Chọn đúng cổng COM kết nối với cáp console để tiến hành cài đặt các thông số làm việc. Tốc độ kết nối thông qua cổng COM của máy tính và cổng CONSOLE của bộ định tuyến là 9600b/s (hình 3.19). Chọn OK, bấm phím Enter, cửa sổ làm việc xuất hiện dấu lớn hơn ">" sau tên của của bộ định tuyến, nghĩa là việc kết nối đã hoàn tất (hình 3-20).

Hình 3.19: Xác lập các tham số cho kết nối

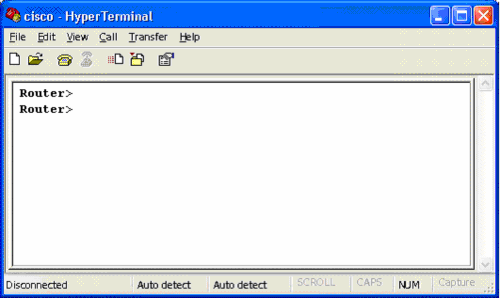

Hình 3.20: Kết nối tới bộ định tuyến thành công

Sau khi đã kết nối thành công, sử dụng các lệnh của bộ định tuyến để

xem, kiểm tra, cấu hình và bắt lỗi các hoạt động của bộ định tuyến.

Sử dụng dấu ? để truy cập thông tin trợ giúp

- Đánh dấu ? ngay sát sau câu lệnh chưa hoàn chỉnh sẽ hiện thị các lệnh có thể bắt đầu từ các từ chưa hoàn chỉnh đã gõ

- Đánh dấu ? sau câu lệnh một ký tự trắng sẽ hiển thị các tham số có thể của câu lệnh

- Khi câu lệnh không có sẽ hiển thị một báo lỗi

Sử dụng TAB ngay sát sau câu lệnh chưa hoàn chỉnh sẽ hiển thị câu lệnh hoàn chỉnh

3.2. Làm quen với các chế độ cấu hình Chế độ người dùng

Bao gồm các tác vụ phổ biến chủ yếu gồm những lệnh kiểm tra trạng thái hoạt động của bộ định tuyến, trạng thái các giao tiếp, các bảng định tuyến v.v... và một số lệnh để kiểm tra kết nối mạng như ping, traceroute, telnet v.v.... Ở chế độ này không được phép thay đổi các cấu hình bộ định tuyến. Chế độ người dùng không cho phép xem xét sâu đến các hoạt động của bộ định tuyến mà trong quá trình khai thác, vận hành, người quản trị phải cần thiết sử dụng chế độ quản trị để thực hiện. Biểu hiện của chế độ người dùng là dấu lớn hơn,

>, sau tên bộ định tuyến:

Router> Router>?

Exec commands:

<1-99> Session number to resume

access-enable Create a temporary Access-List entry access-profile Apply user-profile to interface clear Reset functions

connect Open a terminal connection

disable Turn off privileged commands

disconnect Disconnect an existing network connection enable Turn on privileged commands

exit Exit from the EXEC

----- các lệnh đã được bỏ bớt ----- ping Send echo messages

ppp Start IETF Point-to-Point Protocol (PPP)

resume Resume an active network connection

rlogin Open an rlogin connection

show Show running system information

slip Start Serial-line IP (SLIP)

systat Display information about terminal lines telnet Open a telnet connection

terminal Set terminal line parameters traceroute Trace route to destination tunnel Open a tunnel connection

udptn Open an udptn connection

where List active connections

x28 Become an X.28 PAD

x3 Set X.3 parameters on PAD

Chế độ quản trị

Bao gồm hầu hết các lệnh của chế độ người dùng và các lệnh chỉ dành cho người quản trị. Chỉ có thể cấu hình bộ định tuyến ở chế độ này. Trong quá trình khai thác, vận hành, để hiểu rõ hoặc khi có sự cố xảy ra, người quản trị có thể sử dụng các lệnh debug để làm rõ thêm thông tin cần thiết. Đặc trưng cho chế độ quản trị là biểu hiện của dấu thăng, #.

Router>en Password: Router# Router#?

Exec commands:

<1-99> Session number to resume

access-enable Create a temporary Access-List entry access-profile Apply user-profile to interface access-template Create a temporary Access-List entry archive manage archive files

bfe For manual emergency modes setting

cd Change current directory

clear Reset functions

clock Manage the system clock configure Enter configuration mode connect Open a terminal connection

copy Copy from one file to another

debug Debugging functions (see also 'undebug')

----- các lệnh đã được bỏ bớt ----- traceroute Trace route to destination tunnel Open a tunnel connection

udptn Open an udptn connection

undebug Disable debugging functions (see also 'debug') upgrade Upgrade firmware

verify Verify a file

where List active connections

write Write running configuration to memory, network, or terminal

x28 Become an X.28 PAD

x3 Set X.3 parameters on PAD

Chế độ cấu hình toàn cục

Là chế độ cấu hình các tham số toàn cục cho bộ định tuyến.

Có rất nhiều các cấu hình toàn cục như cấu hình tên bộ định tuyến, cấu hình tên và mật khẩu người dùng, cấu hình định tuyến toàn cục, cấu hình danh sách truy nhập v.v... Biểu hiện của chế độ cấu hình toàn cục như sau:

Router#

Router#config terminal Router(config)#hostname RouterA

Chế độ cấu hình giao tiếp

Chế độ cấu hình giao tiếp là chế độ cấu hình cho các giao tiếp của bộ định tuyến như giao tiếp Serial, giao tiếp Ethernet, giao tiếp Async...

Chế độ cấu hình giao tiếp cho phép người quản trị mạng thiết lập các tham số hoạt động cho mỗi giao tiếp như các giao thức mạng được sử dụng trên giao tiếp, địa chỉ mạng của giao tiếp, gán các danh sách truy nhập cho giao tiếp v.v... Một ví dụ về chế độ cấu hình giao tiếp như sau:

Router#

Router#config terminal Router(config)#interface s0/0 Router(config-if)#encapsolution ppp

Router(config-if)#ip address 192.168.100.5 255.255.255.0 Router(config-if)#

Chế độ cấu hình định tuyến

Là chế độ cấu hình các tham số cho các giao thức định tuyến. Các giao thức định tuyến được cấu hình độc lập với nhau và đều được thực hiện ở chế độ cấu hình định tuyến như ví dụ sau:

Router#

Router#config terminal Router(config)#router rip

Router(config-router)#network 192.168.0.0 Router(config-if)#

Chế độ cấu hình đường kết nối

Chế độ cấu hình đường kết nối là một chế độ cấu hình đặc biệt sử dụng để thiết lập các tham số mức thấp cho giao tiếp logic trong đó điển hình là các tham số thiết lập cho các kết nối modem quay số.

Router#config terminal Router(config)#line 33 48 Router(config-line)#modem inout

Router(config-line)#modem autoconfig discovery Router(config-line)#

Bảng 3-7:Một số chế độ cấu hình và thể hiện

Chế độ cấu hình

Thể hiện
Global	Router(config)#
Interface	Router(config-if)#
Subinterface	Router(config-subif)#
Controller	Router(config-controller)#
Map-list	Router(config-map-list)#
Map-class	Router(config-map-class)#
Line	Router(config-line)#
Router	Router(config-router)#
Route-map	Router(config-route-map)#
