Bài 4: Hàn góc ở vị trí 2F Mã bài 15.4

Giới thiệu:

Hàn góc ở vị trí ngang 2F được ứng dụng rộng rãi trong thực tế sản xuất nhất là trong các kết cấu bồn, bể. Việc có được kỹ năng hàn góc vị trí ngang 2F sẽ giúp người học tự tin thực hiện các công việc trong thực tế.

Mục tiêu:

- Chuẩn bị phôi hàn sạch, đảm bảo yêu cầu kỹ thuật.

- Chọn chế độ hàn phù hợp với chiều dày vật liệu, với từng lớp hàn.

- Trình bày được kỹ thuật hàn góc ở vị trí 2F.

- Hàn được mối hàn góc ở vị trí 2F đúng kích thước và yêu cầu kỹ thuật.

- Kiểm tra đánh giá đúng chất lượng mối hàn.

- Thực hiện tốt công tác an toàn và vệ sinh công nghiệp.

Nội dung:

1. Chuẩn bị thiết bị, dụng cụ và phôi hàn:

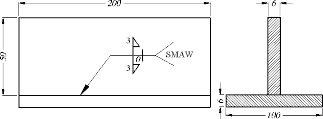

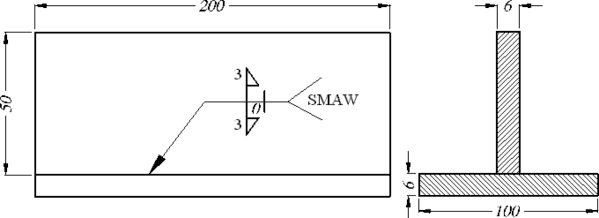

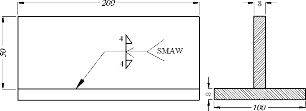

1.1 Đọc bản vẽ:

Yêu cầu kỹ thuật:

- Kim loại mối hàn bám đều hai cạnh

- Mối hàn đúng kích thước, không bị khuyết tật

1.2. Chuẩn bị thiết bị và dụng cụ:

1.2.1. Thiết bị:

- Máy hàn hồ quang tay nguồn 500A AC/DC

- Tủ sấy que hàn 50 kg, Max 3500C

- Ống sấy que hàn xách tay 5 kg, Max 2400C

1.2.2. Dụng cụ:

- Dụng cụ phụ trợ dùng trong nghề hàn: bàn chải sắt, găng tay da, búa gõ xỉ, thước lá, kìm rèn, ke vuông, búa nguội...

- Thước đo kiểm mối hàn.

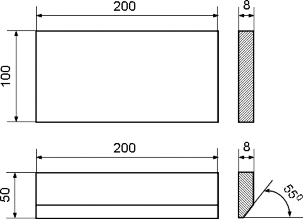

1.2.3. Phôi hàn:

- Thép tấm CT3 hoặc tương đương có kích thước

+ (200x100x6) mm x 1 tấm

+ (200x50x6) mm x 1 tấm

2. Tính chế độ hàn:

2.1 Đường kính que hàn:

Áp dụng công thức:

d K  2 2

Thay số K = 3 mm ta có d = 3,5 mm. Theo tiêu chuẩn chung ta chọn d = 3,2 mm.

2.2 Cường độ dòng điện hàn:

Để đạt được độ ngấu ở phần chân của mối hàn góc nên cường độ dòng điện mối hàn góc chữ T phải tăng 10 ÷ 15% so với hàn giáp mối vị trí bằng. Áp dụng công thức :

I = ( β + α.d ).d (A)

Trong đó:

β, α là hệ số thực nghiệm, khi hàn bằng que hàn thép (β =20, α = 6) d là đường kính que hàn (mm)

Thay số ta có I = 125 (A). Chọn Ih = 135 (A).

2.3 Điện áp hàn:

Áp dụng công thức:

Trong đó:

Uh = a + b.Lhq

a là tổng điện áp rơi trên anôt và catôt, a = (15 ÷ 20) V.

b là tổng điện áp rơi trên một đơn vị chiều dài cột hồ quang, b = 15,7 V/cm.

Lhq là chiều dài cột hồ quang, Lhq= 0,32 (cm)

Thay số ta được : Uh = (20 ÷ 25) V. Khi hàn góc chọn hồ quang ngắn nên ta chọn Uh = 21 V.

3. Kỹ thuật hàn 2F:

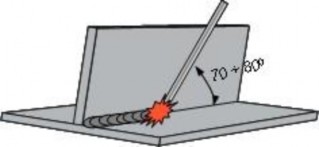

3.1. Kỹ thuật hàn góc chữ T không vát cạnh vị trí hàn ngang:

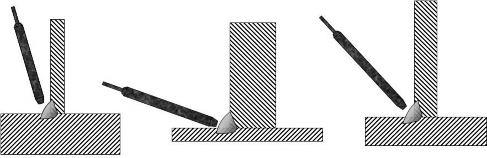

Khi hàn lấp góc chiều dày vật hàn khác nhau, thì hồ quang phải hướng về phải tấm thép dày để hai tấm thép có nhiệt độ đều nhau.

Mối hàn đầu nối hình chữ T có thể dùng cách hàn một lớp, hàn nhiều lớp hoặc nhiều đường.

Những mối hàn có chân hàn dưới 6mm dùng cách hàn một lớp, chân hàn khoảng 6 ÷ 8mm thì hàn nhiều lớp, chân hàn trên 8 mm thì phải dùng cách hàn nhiều lớp nhiều đường

Mối hàn có chân hàn dưới 6mm, dùng que hàn Ф4 mm để hàn, phương pháp dao động que hàn theo kiểu đường tròn lệch nhưng tốc độ hàn hơi chậm. Nếu dùng que hàn 5mm, thì dao động que hàn kiểu đường tròn lệch hoặc kiểu đường thẳng nhưng tốc độ hàn hơi nhanh một chút. Phải dùng hồ quang ngắn để hàn, như vậy mối hàn mới đảm bảo độ thấu.

3.2. Kỹ thuật hàn góc chữ T có vát cạnh vị trí hàn ngang:

Khi hàn nhiều lớp nhiều đường que hàn không cần phải lắc ngang, nhưng tốc độ que hàn phải đều đặn. Trình tự các lớp hàn: Khi hàn đường thứ nhất cường độ dòng điện phải tương đối lớn từ đường thứ hai cường độ giảm cho phù hợp, tốc độ hàn tăng nhanh tránh bị khuyết cạnh mối hàn, góc độ que hàn thay đổi theo vị trí đường hàn.

Khi hàn mối hàn chân hàn lớn 8mm, nếu dùng cách hàn nhiều lớp sự hình thành mối hàn khó vì vậy trong thực tế thường dùng cách hàn nhiều lớp nhiều đường hàn để hàn. Trường hợp chân hàn nhỏ hơn 14mm, ta dùng que Ф 4mm để thao tác, nếu mối hàn có chân hàn lớn hơn 14mm ta dùng que hàn Ф5mm sẽ có thể nâng cao năng suất.
