Kỹ Thuật Hàn Giáp Mối Không Vát Cạnh Vị Trí Ngang:

Thay số ta được : Uh = (20 ÷ 25) V. Khi hàn giáp mối vị trí ngang chọn hồ quang ngắn nên ta chọn Uh = 21 V.

3. Kỹ thuật hàn 2G

3.1. Kỹ thuật hàn giáp mối không vát cạnh vị trí ngang:

- Khi hàn ngang, do tác dụng của trọng lực kim loại lỏng ở bể hàn có xu thế chảy xuống dưới gây nên hiện tượng chảy xệ và cháy cạnh.

Vì vậy khi hàn phải rút ngắn khảng cách của hồ quang, sử dụng que hàn có đường kính nhỏ và giảm dòng điện hàn từ 15 ÷ 20% so với hàn bằng cùng chiều dày.

Khi chiều dày vật hàn 3 ÷ 5mm không vát cạnh, khi hàn mối hàn loại này thường phải hàn hai mặt. Khi hàn mặt chính nên dùng que hàn Ф3 ÷ 4mm góc độ giữa que hàn (hướng xuống dưới) với tấm thép ở dưới hình thành một góc 75 ÷ 850. Đồng thời với hướng hàn phải duy trì một góc 70 ÷ 850.

Khi vật hàn tương đối mỏng cách dao động que hàn kiểu đường thẳng đi lại, nếu vật hàn tương đối dày cách dao động que hàn kiểu đường thẳng hoặc đường tròn lệch nhỏ. Để đạt được độ sâu nóng chảy thích hợp, tốc độ hàn phải hơi nhanh và đều, tránh để kim loại que hàn nhỏ quá nhiều vào vùng nóng chảy dẫn đến nhiệt độ cao, kim loại chảy xuống hình thành đóng cục đồng thời mối hàn sẽ bị khuyết cạnh làm ảnh hưởng đến chất lượng mối hàn.

Khi hàn mặt trái chọn đường kính que hàn nhỏ nhưng dòng điện hàn hơi lớn. Cách dao động que hàn theo kiểu đường thẳng .

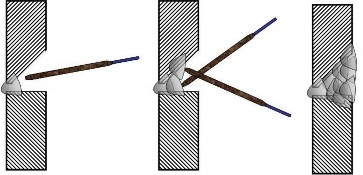

Để hạn chế hiện tượng chảy xệ có thể hàn 2 ÷ 3 đường.

75°85°

Chú ý dừng lại thời gian ngắn ở hai mép cạnh đề phòng khuyết cạnh. Ngoài ra còn phải chú ý mỗi lớp hàn không nên quá dày.

Để tránh biến dạng vật hàn, chiều hàn giữa các lớp phải ngược nhau và các đầu nối của mối hàn phải so le.

- Công việc làm sạch mỗi lớp hàn rất quan trọng, nó ảnh hưởng trực tiếp đến chất lượng mối hàn do đó sau khi hàn xong mỗi lớp ta phải làm sạch xỉ hàn và những hạt kim loại nhỏ bắn ra, sau đó tiếp tục làm sạch lớp khác. Mối hàn bịt đáy của vát cạnh hình chữ V giống mối hàn không vát cạnh.

+ Khi hàn vát cạnh chữ X để tránh biến dạng, trình tự hàn của mỗi lớp khác nhau với vát cạnh của chữ V, các thao tác khác giống hàn vát mép chữ V.

* Trình tự thực hiện mối hàn giáp mối không vát cạnh vị trí ngang:

Nội dung công việc	Dụng cụ Thiết bị	Hình vẽ minh họa	Yêu cầu đạt được

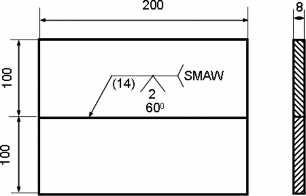

1	Chuẩn bị - Đọc bản vẽ			- Nắm được các kích thước cơ bản - Hiểu được yêu cầu kỹ thuật
			Yêu cầu kỹ thuật:
			- Mối hàn đúng kích thước
			- Mối hàn không bị khuyết tật
	- Kiểm tra phôi, chuẩn bị mép hàn	Thước lá, búa tay, máy mài cầm tay, bàn trải thép		- Phôi phẳng, thẳng không bị pavia - Phôi đúng kích thước
