8. Chân điều khiển
9. Chân mát
2.2. Nguyên lý hoạt động
Dòng điện xoay chiều vào chân nguồn qua D1 thành một chiều, tích điện cho C1. Đồng thời SCR được phân cực thuận, chờ mở thông.
Khi cuộn kích thích có điện, dòng xoay chiều vào chân điều khiển qua D5 thành một chiều, qua các mạch phân áp R1 và R2 tác động vào cực điều khiển của SCR. SCR chuyển sang trạng thái dẫn điện theo phân cực thuận.
Cl tức thời phóng điện. Dòng điện từ cực dương của tụ điện, qua SCR đến chân mát, vào cuộn sơ cấp của bô bin rồi trở về má âm của tụ điện Cl. Dòng điện phóng tức thời sẽ làm biến đổi đột ngột từ thông trong lõi thép của bô bin. Trong cuộn thứ cấp sẽ xuất hiện sức điện động tức thời rất lớn, phóng điện giữa hai cực bugi.
Khi Cl Phóng hết điện SCR ngừng dẫn. Dòng điện một chiều từ Dl lại tích điện cho Cl và bắt đầu thực hiện chu kì mới.
Nếu chân công tắc nối mát thì không còn dòng tích điện cho Cl.
3. Hiện tượng hư hỏng, nguyên nhân, biện pháp khắc phục
a. Mất điện mạch sơ cấp
- Nguyên nhân:
- Do điện trở trong mạch quá lớn, các đầu dây nối bị lỏng đứt, tiếp điểm cháy rỗ, khoá điện bị hỏng, cuộn dây sơ cấp của biến áp đánh lửa bị đứt
- Điều chỉnh khe hở tiếp điểm, góc mở tiếp điểm không đúng.
- Ắc quy hết điện, máy phát điện bị hỏng
- Tụ điện bị chạm, rò điện hoặc sai trị số quy định
- Mạch sơ cấp bị chạm mát ở đầu biến áp đánh lửa hoặc dây dẫn
b. Mất điện mạch thứ cấp Nguyên nhân:
+ Các bugi bị ngắn mạch, bị vỡ, khe hở điện cực không đúng quy định
+ Các dây cao áp bị rò điện
+ Chạm mát đầu biến áp đánh lửa, nắp chia điện hoặc con quay chia điện
+ Mối nối đầu cắm dây cao áp không tốt
+ Biến áp đánh lửa bị hỏng
c. Sai thời điểm đánh lửa
+ Đặt lửa không đúng
+ Trục bộ chia điện bị mòn cong
+ Các cơ cấu điều chỉnh góc đánh lửa sớm tự động bị hỏng
+ Hiện tượng cháy sớm kích nổ do dùng bugi không đúng trị số quy định Sửa chữa: Kiểm tra các bộ phận liên quan tới các nguyên nhân trên, tiến hành sửa chữa, thay thế hoặc hiệu chỉnh các bộ phận theo đúng yêu cầu kỹ thuật.
4. Bảo dưỡng, sửa chữa hệ thống
| |
Nhấc hộp bảo vệ ra ngoài |
|

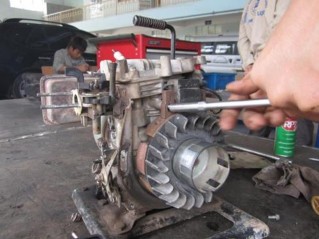

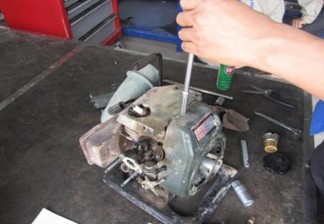

Dùng tuýp khẩu tháo bu lông bắt bôbin |
|

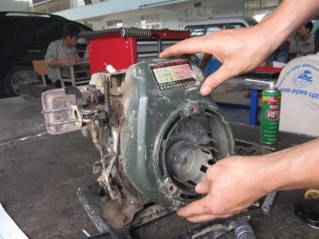

Tháo bôbin ra ngoài |
|
Có thể bạn quan tâm!
-
Bảo Dưỡng, Sửa Chữa Và Điều Chỉnh Hệ Thống Bôi Trơn -
Tháo Lắp, Làm Sạch, Nhận Dang Và Kiểm Tra Bên Ngoài Chế Hòa Khí. -
Động Cơ Khó Khởi Động, Hoặc Không Khởi Động Được -
Bảo dưỡng sửa chữa động cơ đốt trong Nghề Cơ điện nông thôn - Trường CĐ Cộng đồng Lào Cai - 21 -
Bảo dưỡng sửa chữa động cơ đốt trong Nghề Cơ điện nông thôn - Trường CĐ Cộng đồng Lào Cai - 22
Xem toàn bộ 183 trang tài liệu này.
| |

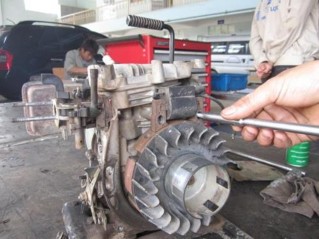

Lắp bôbin Dùng tuýp khẩu siết chặt các bu lông bắt bôbin với thân động cơ |
|
Siết đều hai bu lông bắt bôbin |
|
Lắp hộp bảo vệ bộ phận khởi động |
|

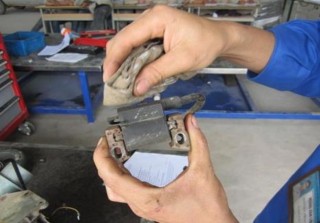

Làm sạch bôbin
| |

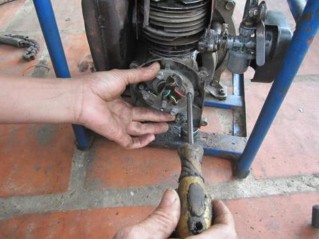

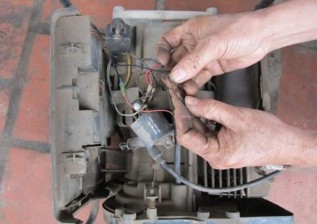

Bảo dưỡng bộ điều khiển đánh lửa IC Tháo bộ điều khiển đánh lửa Tháo giắc nối bộ điều khiển đánh lửa |
|
Tháo bu lông bắt vô lăng điện |
|

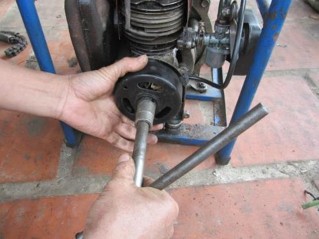

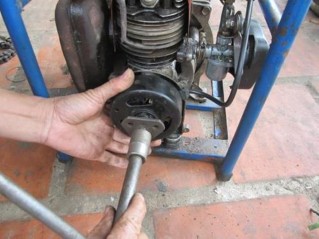

Dùng vam tháo vô lăng điện |
|
Siết bu lông nắp hộp bảo vệ
| |

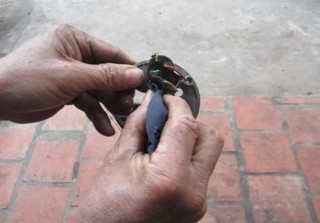

Làm sạch bộ điều khiển đánh lửa Dùng giẻ làm sạch bên ngoài bộ điều khiển |
|
Lắp bộ điều khiển đánh lửa Lắp giá đỡ bộ điều khiển |
|
Lắp vô lăng điện |
|

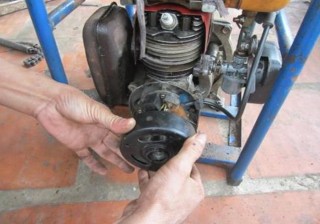

Tháo giá đỡ bộ điều khiển
| |

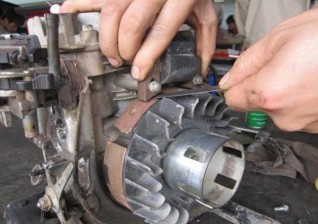

Điều chỉnh khe hở giữa bộ phát xung và vấu từ Dùng thước lá kiểm tra khe hở bộ phận phát xung và vấu từ nếu không đúng nới lỏng bu lông hãm điều chỉnh khe hở rồi siết chặt bu lông hãm lại |
|

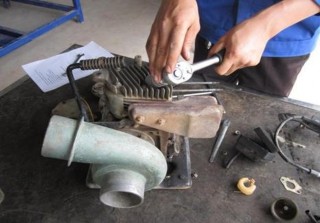

Bảo dưỡng bugi Tháo bugi Dùng tuýp khẩu chuyên dùng tháo bugi Chú ý giữ thẳng tuýp tránh bẻ gãy bugi |
|

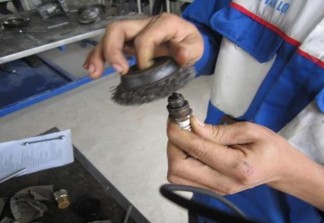

Làm sạch bugi Dùng chổi đánh sạch muội than ở phần điện cực rồi rửa sạch bằng xăng sau đó thổi khô bằng khí nén |
|
Dùng khẩu tuýp siết chặt bu lông bắt vô lăng điện
| |

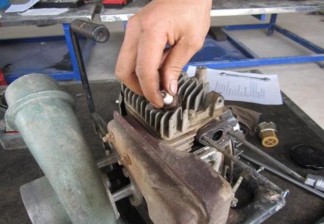

Lắp bugi Dùng tay vặn bugi vào lỗ ren trên nắp máy nhẹ nhàng |
|

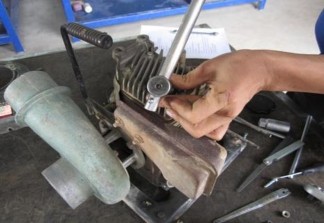

Dùng tuýp khẩu siết bugi đủ lực quy định |
|

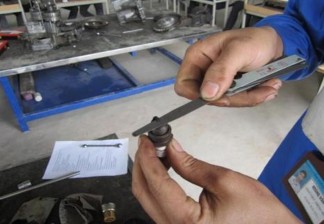

Điều chỉnh khe hở điện cực bugi Dùng thước lá kiểm tra khe hở điện cực nếu không đúng điều chỉnh lại khe bằng cách di chuyển điện cực âm
Câu hỏi và bài tập thực hành
Bài tập 1: Tháo, lắp, bảo dưỡng bôbin.
Bài tập 2: Tháo, lắp, bảo dưỡng bộ điều khiển đánh lửa.
Bài tập 3: Tháo, lắp, bảo dưỡng bugi.
Ghi nhớ
Cần chú ý một số nội dung trọng tâm sau:
- Khe hở bộ phát xung đúng quy định.
- Khe hở bugi đúng quy định.
Bài 9: BẢO DƯỠNG, SỬA CHỮA HỆ THỐNG ĐIỆN
Mục tiêu của bài:
Học xong bài này học viên có khả năng:
- Trình bày được nhiệm vụ, yêu cầu hệ thống điện.
- Trình bày được sơ đồ cấu tạo và nguyên lý hoạt động của hệ thống điện.
- Trình bày Hiện tượng hư hỏng, nguyên nhân, biện pháp khắc phục
- Sử dụng đúng, hợp lý các trang thiết bị, dụng cụ tháo lắp, kiểm tra, bảo dưỡng và sửa chữa
- Tháo lắp kiểm tra bảo dưỡng, và sữa chữa được những hư hỏng của hệ thống điện động theo đúng quy trình, quy phạm và đảm bảo an toàn.
- Rèn luyện tính tỉ mỉ, cẩn thận, chịu khó.
Nội dung của bài:
1. Nhiệm vụ của hệ thống điện
Cung cấp năng lượng điện cho bóng đèn pha để chiếu sáng phía trước máy khi hoạt động vào trời tối .
2. Sơ đồ của hệ thống điện
2.1. Sơ đồ
3
2
1
Hình 9.1 Sơ đồ của hệ thống điện
1. Bộ phát điện; 2 Công tắc đèn; Đèn pha
