trình truyền độ phân dải cao(HDTV) hoặc nhiều chương trình truyền hình số có độ phân dải thấp hơn.

- Trong phạm vi phủ sóng, chất lượng ổn định, khắc phục được các vấn đề phiền toái như hình ảnh có bóng, can nhiễu v.v...

- Máy thu hình có thể được lắp đặt dễ dàng ở các vị trí trong nhà, có thể xách tay hoặc thu lưu động ngoài trời.

- Có thể linh hoạt chuyển đổi từ phát chương trình có hình ảnh và âm thanh chất lượng cao (HDTV) sang phát nhiều chương trình chất lượng thấp hơn và ngược lại.

- Có dung lượng lớn chứa âm thanh và các dữ liệu.

2.2. Điều chế trong truyền hình số

Tiêu chuẩn được đi sâu nghiên cứu ở Việt Nam là tiêu chuẩn truyền hình số mặt đất DVB – T.

Xét sơ đồ khối chức năng của hệ thống truyền hình số theo tiêu chuẩn Châu Âu. Sơ đồ gồm có hai khối chính:

Xen kẽ trong

Mã hóa ngoài

Xen kẽ ngoài

Mã hóa trong

Ghép kênh và mã hóa nguồn MPEG-2

Thích ứng ghép kênh, phân tán năng lượng


Mã hóa ngoài

Xen kẽ ngoài

Mã hóa trong

Thích ứng ghép kênh, phân tán năng lượng


Anten


Chuyển đổi

Thích ứng khung


OFDM

Cài

khoảng bảo vệ


D/A

Đầu cuối

Hình 2.3. Sơ đồ khối chức năng hệ DVB – T

- Mã hóa nguồn MPEG – 2 và ghép kênh. Nhận dòng tín hiệu đầu vào là video tương tự, có thể là tín hiệu tổng hợp hoặc riêng lẻ từng tín hiệu màu và tín hiệu chói. Khối sẽ thực hiện chuyển đổi tương tự thành số rồi thực hiện mã hóa theo tiêu chuẩn MPEG – 2 để làm giảm tốc độ dòng cho phù hợp với kênh truyền.

- Điều chế COFDM (bộ thích nghi kênh truyền mặt đất). Dữ liệu qua khối này được xử lý qua các quá trình sau:

+ Thích nghi ghép truyền dẫn và ngẫu nhiên hóa để phân tán đồng đều năng lượng dòng bit.

+ Mã hóa.

+ Tráo ngoài (mã chập tráo).

+ Mã trong.

+ Ánh xạ và điều chế.


+ Truyền dẫn COFDM.

Cả hai hệ thống truyền hình số hiện nay đều có khối mã hóa nguồn và ghép kênh giống nhau vì cùng sử dụng chuẩn nén MPEG – 2. Chính vì thế khối điều chế COFDM chính là khối đặc trưng cho tiêu chuẩn truyền hình số của Châu Âu.

2.2.1. Tổng quan kỹ thuật điều chế COFDM

Từ khi các phương pháp truyễn dẫn số ra đời, người ta đã khẳng định sự ưu việt của chúng so với các phương pháp truyền dẫn tương tự truyền thống. Và đến khi phương pháp điều chế số COFDM ra đời thì nó càng khẳng định rõ thêm điều đó. Nó tạo nên các cải thiện đáng kể trong các ứng dụng truyền dẫn vô tuyến bằng cách loại bỏ hiệu ứng phản xạ đa đường, sử dụng các bộ lặp đồng kênh và đặc biệt là sử dụng mạng đơn tần.

Đầu tiên, dữ liệu vào tốc độ cao được chia thành nhiều dòng dữ liệu song song tốc độ thấp hơn nhờ bộ chuyển đổi nối tiếp/song song (S/P: Serial/Parrallel). Mỗi dòng dữ liệu song song sau đó được mã hóa sử dụng thuật toán sửa lỗi tiến (FEC) và được sắp xếp theo một trình tự hỗn hợp. Những symbol hỗn hợp được đưa đến đầu vào của khối IDFT. Khối này sẽ tính toán các mẫu thời gian tương ứng với các kênh nhánh trong miền tần số. Sau đó, khoảng bảo vệ được chèn vào để giảm nhiễu xuyên ký tự ISI do truyền trên các kênh di động vô tuyến đa đường. Sau cùng bộ lọc phía phát định dạng tín hiệu thời gian liên tục sẽ chuyển đổi lên tần số cao để truyền trên các kênh. Trong quá trình truyền, trên các kênh sẽ có các nguồn nhiễu gây ảnh hưởng như nhiễu trắng cộng AWGN, …

Anten


Điều chế sóng mang cao tần và khuếch đại công suất

Máy phát



IFFT

Chèn khoảng bảo vệ

Chèn từ đồng bộ khung

Chuyển đổi S/P

Điều chế

sóng mang con

Biên độ sóng

mang

Tín hiệu trong


Sửa lỗi tần số

Loại bỏ khoảng bảo vệ

miền thời gian

Máy thu



Pha sóng mang


Giải điều

chế sóng mang con

Chuyển đổi P/S


FFT

Biên độ sóng mang

Đồng bộ định thời


Điều chế sóng mang cao tần và khuếch đại công suất


Tách khung

Hình 2.4. Sơ đồ hệ thống OFDM


Ở phía thu, tín hiệu được chuyển xuống tần số thấp và tín hiệu rời rạc đạt được tại bộ lọc thu. Khoảng bảo vệ được loại bỏ và các mẫu được chuyển từ miền thời gian sang miền tần số bằng phép biến đổi DFT dùng thuật toán FFT. Sau đó, tùy vào sơ đồ điều chế được sử dụng, sự dịch chuyển về biên độ và pha của các sóng mang nhánh sẽ được cân bằng bằng bộ cân bằng kênh (Channel Equalization). Các symbol hỗn hợp thu được sẽ được sắp xếp ngược trở lại và được giải mã. Cuối cùng chúng ta sẽ thu nhận được dòng dữ liệu nối tiếp ban đầu.

2.2.2. Đặc tính của COFDM

2.2.2.1. Ưu điểm của hệ thống COFDM

- COFDM tăng hiệu suất sử dụng phổ tần bằng cách cho phép chồng lấp những sóng mang con.

- Bằng cách chia kênh thông tin ra thành nhiều kênh con fading phẳng băng hẹp, các hệ thống COFDM chịu đựng pha đinh lựa chọn tần số tốt hơn những hệ thống sóng mang đơn.

- COFDM loại trừ xuyên nhiễu symbol (ISI) và xuyên nhiễu giữa các sóng mang (ICI) bằng cách chèn thêm vào một khoảng thời gian bảo vệ trước oõi symbol.

- Sử dụng việc chèn (interleaving) kênh và mã kênh thích hợp, hệ thống COFDM có thể khôi phục lại được các symbol bị mất do hịên tượng lựa chọn tần số của các kênh.

- Kỹ thuật cân bằng kênh trở nên đơn giản hơn kỹ thuật cân bằng kênh thích ứng được sử dụng trong những hệ thống đơn sóng mang.

- Sử dụng kỹ thuật DFT để bổ sung vào các chức năng điều chế và giải điều chế làm giảm độ phức tạp của COFDM.

- Các phương thức điều chế vi sai (differental modulation) giúp tránh yêu cầu bổ sung vào bộ giám sát kênh.

- COFDM ít bị ảnh hưởng với khoảng thời gian lấy mẫu (sample timing offsets) hơn so với các hệ thống sóng mang đơn.

- COFDM chịu đựng tốt với nhiễu xung và nhiễu xuyên kênh kết hợp.

2.2.2.2 Các hạn chế của hệ thống COFDM

- Symbol COFDM bị nhiễu biên độ với một khoảng động rất lớn. Vì tất cả các hệ thống thông tin thực tế đều bị giới hạn công suất, tỷ số PAPR (Peak to Average Power Radio) cao là một bất lợi nghiêm trọng của COFDM nếu dùng bộ khuếch đại công suất hoạt động ở miền bão hoà để khuếch đại tín hiệu COFDM. Nếu tín hiệu COFDM có tỷ số PAPR lớn thì sẽ gây nên nhiễu xuyên điều chế. Điều này cũng sẽ làm tăng độ phức tạp của các bộ biến đổi từ Analog sang Digital và ngược lại.Việc rút ngắn (cliping) tín hiệu cũng sẽ làm xuất hiện cả méo nhiễu trong băng tần bức xạ ngoại băng.


- COFDM nhạy với tần số offfset và sự trượt của sóng mang hơn các hệ thống sóng mang đơn. Vấn đề đồng bộ tần số trong các hệ thống COFDM phức tạp hơn hệ thống sóng mang đơn. Tần số offset của sóng mang gây nhiễu cho các sóng mang co trực giao và gây nên nhiễu xuyên kênh làm giảm hoạt đông của các bộ giải điều chế một cách trầm trọng. Vì thế, đồng bộ tần số là một trong những nhiệm vụ cần thiết yêu cầu phải đạt được trong bộ thu COFDM.

2.2.3. Nguyên tắc của COFDM

COFDM là một phương pháp mới dùng để truyền tín hiệu số tốc độ cao trên kênh truyền vô tuyến hoặc qua cáp.

Nguyên tắc của COFDM là chia dòng bit đơn nhất, tốc độ cao thành các dòng bit song song để có thể truyền ở tốc độ thấp trên một số lượng lớn các sóng mang đặt cạnh nhau trong kênh. Khoảng cách sóng mang, tốc độ bit được lựa chọn theo quy tắc trực giao

Về mặt vật lý, khái niệm trực giao là sự bố trí của các sòng mang như thế nào đó để mỗi sóng mang còn có thể được giải điều chế mà không gây ảnh hưởng, can nhiễu lên các sóng khác. Muốn vậy các symbol số được điều chế sẽ được định dạng như thế nào đó sao cho sóng mang đều có dạng như hình vẽ.

Hình 2.5 Phổ của một sóng mang đơn

Hình vẽ phổ cho thấy có một đỉnh trung tâm tại đúng tần số sóng mang và các điểm biên độ 0 tại các tần số ở hai bên có giá trị là bội của tốc độ symbol.

Nếu ta bố trí một số sóng mang ở cạnh nhau sao cho đỉnh trung tâm của mọi sóng mang trùng với các điểm biên độ 0 của các sóng mang khác, phổ tần lúc đó sẽ có dạng sau.

Hình 2 6 Phổ của sóng mang trực giao Các sóng mang trong hình trên đều có thể 23

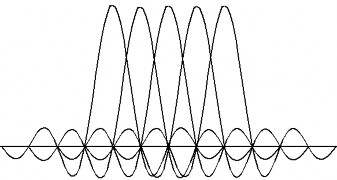

Hình 2.6 Phổ của sóng mang trực giao


Các sóng mang trong hình trên đều có thể được giải điều chế một cách độc lập mà không gây nhiễu lên các sóng mang khác. Vì đỉnh của các sóng mang trùng với các điểm biên độ 0 của các sóng mang khác nên giá trị của nó là không bị ảnh hưởng. Đây chính là bản chất vật lý của nguyên tắc trực giao.

Có thể thấy nguyên tắc này giống phương pháp sử dụng để loại bỏ hiện tượng ISI trong truyền dẫn dòng số cơ sở. Tuy nhiên việc ghép các sòng mang tuân theo tính trực giao trong miền tần số còn ở kỹ thuật loại bỏ ISI thì lại ở trong miền thời gian.

Đối với một sóng mang con, mô hình điều chế là điều chế số cơ sở với một trong các phương pháp điều chế sau: QPSK, 16-QAM,64-QAM. Trong DVB – T người ta sử dụng điều chế phân cấp hoặc không phân cấp tùy theo yêu cầu dịch vụ.

Về lý thuyết, việc tạo tín hiệu COFDM có thể được thực hiện bằng cách sử dụng N bộ tạo sóng mang con với tần số khác nhau đem điều chế QAM với các đoạn dữ liệu nhỏ. Thực tế đây là điều không thể thực hiện được do N rất lớn (N= 1705 trong mode 2k và 6816 trong mode 8k). Người ta đã tìm ra phương pháp thực hiện tạo tín hiệu COFDM thông qua xử lỹ băng gốc dựa trên phép biến đổi fourier rời rạc DFT.

2.2.4. Điều chế số

Mỗi sóng mang con trong tín hiệu điều chế COFDM được điều chế số cơ sở theo một trong các mô hình điều chế QPSK, 16 – QAM và 64 – QAM.

2.2.4.1. Điều chế QPSK

Đây là một trong những phương pháp thông dụng nhất trong truyền dẫn.

Công thức cho sóng mang được điều chế QPSK 4 mức như sau:

ïïS (t) =

ìï 2E

í

i ï T


. cos(2pt + q(t) + q)

0 £ t £ T

ï

ï

ïî 0

t < 0, t > T

Với θ pha ban đầu ta cho bằng 0


q(t) =


(2i -

1) p

4

Trong đó:

i = 1,2,3,4 tương ứng là các ký tự được phát đi là "00", "01", "11", "10"

T = 2.Tb (Tb: Thời gian của một bit, T: thời gian của một ký tự)

E: năng lượng của tín hiệu phát triển trên một ký tự.

Quan hệ của cặp bit điều chế và tọa độ của các điểm tín hiệu điều chế QPSK trong tín hiệu không gian được cho trong bảng sau:


Cặp bít Vào

Pha của tín hiệu QPSK

Điểm tín hiệu

Si

Toạ độ các bản tin

q1

q2

00

4

S1

E

2

E

2

01

3

4

S2

E

2

- E

2

11

5

4

S3

- E

2

- E

2

10

7

4

S4

- E

2

E

2

Có thể bạn quan tâm!

Xem toàn bộ 58 trang tài liệu này.


Bảng 2.2. Tín hiệu trong điều chế QPSK

Ta thấy một tín hiệu PSK 4 mức được đặc trưng bởi một vector tín hiệu hai chiều và bốn bản tin như hình vẽ.

Xem bảng ta thấy, mức '1' thay đổi vào - E , còn logic '0' thì biến đổi vào

E . Vì cùng một lúc phát đi một symbol nên luồng vào phải phân thành hai tương ứng và được biến đổi mức rồi nhân rồi nhân với hai hàm trực giao tương ứng.

Hình 2 7 Biểu đồ tín hiệu tín hiệu QPSK 2 2 4 2 Điều chế phân cấp Tiêu chuẩn 25

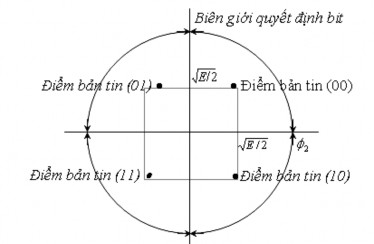

Hình 2.7. Biểu đồ tín hiệu tín hiệu QPSK

2.2.4.2. Điều chế phân cấp

Tiêu chuẩn DVB – T Châu Âu gồm rất nhiều loại truyền dẫn, tạo điều kiện khai triển tín hiệu COFDM trong nhiều dịch vụ phát sóng khác nhau. Trong số đó, điều chế phân cấp cho phép phát sóng hai dòng truyền tải MPEG độc lập với khả năng chống lỗi khác nhau trên cùng một kênh RF.

Và với phương thức điều chế này, chúng ta có thể có một số tính năng dịch vụ mới:

- Một số máy phát với 2 vùng phủ sóng riêng biệt.


- Giải quyết được cả thu di động lẫn thu cố định.

- Phát đồng thời các chương trình số cả ở dạng tiêu chuẩn (SDTV) lẫn dạng có độ phân giải cao (HDTV).

a) Chòm sao điều chế phân cấp

Dạng điều chế phân cấp thực ra là sự biên dịch của 16 QAM và 64 QAM thông qua 4 QAM như hình.

Điều chế phân cấp được xem như là sự phân tách kênh RF thành 2 kênh ảo. Mỗi kênh có một tốc độ bit riêng. Một mức độ lỗi riêng và theo đó sẽ có phủ sóng khác nhau một chút. Chính sự kết hợp giữa dạng chòm sao và tỷ lệ mã hóa sẽ quyết định sự khác nhau giữa hai kênh ảo này.

Nếu dòng dữ liệu thứ hai được ánh xạ bởi các cặp hai bit thì chòm sao phân cấp chính là “4QAM thông qua 4QAM”. Và hình dạng nó sẽ giống như 16QAM. Còn nếu 4 bit được sử dụng thì nó chính là “16QAM thông qua 4QAM”. Tạo nên dạng chòm sao 64QAM.

Dòng bit dữ liệu đầu tiên sẽ luôn luôn sử dụng dạng điều chế 4QAM, và được gọi là dòng bit ưu tiên cao. Dòng bit thứ hai, ít lỗi hơn, được điều chế ở dạng 4QAM hoặc 16QAM, được gọi là dòng có mức ưu tiên thấp.

LP

01


110

1

10 HP LP HP 10


4QAM over 4QAM 16QAM over 4QAM

100

1

101101


RF.

Hình 2.8. Chòm sao phân cấp

b) Các đặc tính điều chế phân cấp

Trong tiêu chuẩn DVB – T, điều chế phân cấp có đặc tính.

- Cho phép phát sóng hai dòng truyền tải MPEG độc lập trên cùng một kênh


- Mỗi dòng truyền tải sẽ có một khả năng chống lỗi riêng, do đó sẽ có vùng

phủ sóng riêng.

- Sự khác nhau giữa các mức độ lỗi giữa HP và LP sẽ phụ thuộc cả vào dạng điều chế (4QAM hay 16QAM) và tỉ lệ mã hóa dùng cho dòng LP


Dòng dữ liệu HP, luôn được điều chế ở dạng 4QAM, có tốc độ bitrate hữu ích chỉ phụ thuộc vào tỷ lệ mã hóa. Trong khi đó dòng LP được các máy thu xem như là nguyên nhân tăng thêm nhiễu của các góc phần tư trong chòm sao. Do vậy để đạt được tỷ số C/N chấp nhận được thì dòng HP phải chịu thêm một lượng đền bù.

c) Lý do điều chế phân cấp

Tại nhiều nước, việc triển khai dịch vụ số thường bằng cách chia sẻ dải tần UHF/VHF với các dịch vụ analog, nhưng vẫn sử dụng các kênh không mong muốn.

Để tối ưu hóa tốc độ bit trong phát hình DVB – T, các nhà lập kế hoạch mạng đã lựa chọn các cách điều chế mật độ cao như: chòm 64QAM và tỷ lệ mã bảo vệ 2/3.

Tùy theo cấu hình mạng và vùng phủ sóng mà ta có những sự lựa chọn sau:

- 2k/8k: Tùy theo mạng MFN hay SFN và kích cỡ lớn nhất các khoảng cách giữa các máy phát.

- Khoảng bảo vệ: Tùy theo vùng phục vụ.

Điều chế phân cấp còn cho ta sự cân bằng giữa tốc độ bit với mức độ lõi, hay chính là giữa tốc độ bit với vùng phục vụ.

Trong thời kỳ đầu củ DVB – T, điều chế phân câp chỉ được xem như là cách để tạo ra hai vùng phủ sóng cho một máy phát xác định. Điều này chỉ thực sự cần thiết khi thực thi hai loại hình dịch vụ vì lúc đó điều chế phân cấp sẽ thể hiện được ưu thế về phổ mà vốn đã bị các dịch vụ analog chiếm giữ khá nhiều.

Tóm lại điều chế phân cấp thể hiện được tính linh hoạt, tùy theo quan điểm cũng như mối quan tâm của các nhà phát hình mà có những lựa chọn khác nhau.

2.2.5. Đồng bộ kênh

Tín hiệu truyền đi được tổ chức thành các khung (Frame). Cứ 4 khung liên tiếp tạo thành một siêu khung. Lý do việc tạo ra các khung là để phục vụ tổ chức mang thông tin tham số bên phát (bằng các sóng mang báo hiệu tham số bên phát- Transmission Parameter Signalling - TPS carriers). Lý do của việc hình thành các siêu khung là để chèn vừa đủ một số nguyên lần gói mã sửa sai Reed-Solomon 204 byte trong dòng truyền tải MPEG-2 cho dù ta chọn bất kỳ cấu hình tham số phát, điều này tránh việc phải chèn thêm các gói đệm không cần thiết. Mỗi khung chứa 68 symbol OFDM trong miền thời gian (được đánh dấu từ 0 đến 67). Mỗi symbol này chứa hàng ngàn sóng mang (6817 sóng mang với chế độ 8K, và 1705 sóng mang với chế độ 2K) nằm dày đặc trong dải thông 8 MHz (Việt Nam chọn dải thông 8MHz, có nước chọn 7MHz). Hình 4.6 biểu diễn phân bố sóng mang của DVB-T theo thời gian và tần số.
