b)- Dàn nâng kiểu dầm dọc kết hợp với dầm ngang, trên dầm dọc có bố trí ray được trang bị cho máy nâng dọc (hình VII-3). Giữa dầm ngang và dọc có liên kết khớp di động để loại trừ sự di chuyển của dầm ngang khi dầm dọc thay đổi chiều dài do thay đổi nhiệt độ.
II-Các loại kích.
Như đã nói ở trên trong máy nâng tàu thuỷ lực có sử dụng hai loại kích : một loại có bước làm việc ngắn và một loại có bước dài.
A-A
4
1
2
31,0
3
1
A
31
10x17 =170
A
175
1,0 2. 1.0 4. 1.0 2 1.0
Hình VII-3. Sơ đồ dàn nâng của máy nâng tàu thuỷ lực dọc.
1 - dàn dọc; 2 - dầm ngang; 3 -đường ray chở tàu; 4 - gối di động.
Kích thước của pistông của kích trong máy nâng tàu có sức nâng tổng cộng 10000T rất lớn, nó được chọn trên cơ sở tính toán nén và uốn đồng thời. Chiều dài pistông khoảng 20m, đường kính ( với nội lực tính toán gần 600T) vào khoảng 800 - 900 mm, số lượng pistông là 35 - 40 chiếc.

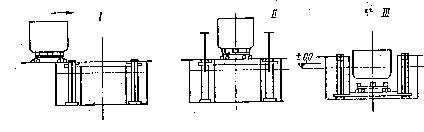

Hình VII-4. Sơ đồ hạ tàu bằng máy nâng thủy lực ngang có kích dài.
I - chuyển tàu vào dàn ngang; II - nâng thanh nối lên; III - dàn được hạ xuống vị trí thấp nhất và tàu được đưa ra khu nước.
Loại kích dài có ưu điểm là thao tác nhanh, song nhược điểm lớn là độ an toàn kém hơn kích ngắn. Cấu tạo máy nâng tàu có dùng kích dài như trên hình VII-5.
http://www.ebook.edu.vn 190
1
2
3
4
5
6
http://www.ebook.edu.vn 191
một bệ dành cho tàu lớn, tuy nhiên trong thực tế khai thác những công trình này, đặc biệt là ụ khô, thường phải tiến hành sửa chữa một nhóm tàu có kích thước khác nhau đòi hỏi phải bố trí cùng một lúc để tăng hiệu quả sử dụng diện tích ụ. Khi đó việc bố trí nhóm tàu chỉ bị khống chế bởi kích thước ụ, ít chịu ảnh hưởng của giá trị và điểm đặt của nội lực do tàu truyền xuống. Đối với ụ nổi thì ngược lại, việc bố trí nhóm tàu có liên quan tới việc kiểm tra độ bền cục bộ của thân ụ, kiểm tra sức chịu mômen xoắn do tải trọng đặt không đối xứng gây ra và kiểm tra ổn định nghiêng của ụ.
Khi dùng ụ khô lấy nước để sửa chữa tàu sẽ có nhược điểm lớn là di chuyển tàu ngang trong bể nước đầy với khoảng cách khá xa, thao tác này rất khó, đặc biệt lúc bố trí nhóm tàu. Việc cấp nước vào bể lớn kéo dài thời gian thao tác gấp ba lần so với ụ khô, ụ nổi và ụ đường ray.
Tóm lại, với chu trình hạ thuỷ các công trình một bệ có ưu thế hơn công trình nhiều bệ, do đó nó chỉ thích hợp với công tác sửa chữa. Khi nâng tàu, các công trình một bệ sẽ lợi hơn công trình nhiều bệ chỉ trong trường hợp không yêu cầu chuẩn bị hệ đệm tàu và khi nâng các tàu bị nạn thì ụ khô là công trình phù hợp nhất.
http://www.ebook.edu.vn 192
Bảng VIII-1. Thời gian nâng hạ tàu đối với một số loại công trình khác nhau, (giờ).
Loại công trình | Thời thao tác | |||||
Hạ | Nâng | Di chuyển trên mặt bằng | ||||
Khi hạ | Khi nâng | Cả chu trình | ||||
(1) | (2) | (3) | (4) | (5) | (6) | (7) |
1 | U khô: -với tàu trung bình -với tàu lớn | 2.0 3.0 | 4.5 8.0 | - - | - - | 6.5 11.0 |
2 | U khô lấy nước dùng để sửa chữa | 6.0 | 12.0 | - | - | 18.0 |
3 | U n−íc | 6.5 | 6.0 | 7.0 | 7.5 | 27.0 |
4 | U nổi để chuyển tàu vào bệ | 2.5 | 4.0 | 4.5 | 5.0 | 16.0 |
5 | Máy nâng tàu theo phương thẳng đứng: -lăn dọc, kích dài. -lăn dọc, kích ngắn. -lăn ngang, kích dài -lăn nang, kích ngắn | 2.0 3.0 3.0 3.0 | 2.5 3.5 3.5 4.5 | 7.0 7.0 7.0 7.0 | 7.5 7.5 7.5 7.5 | 19 21.0 21.0 21.0 |
6 | Công trình mái dốc: -U đường ray một bệ -Triền dọc -Triền ngang 2 tầng xe | 2.5 2.5 2.5 | 3.0 3.0 3.0 | - 7.0 4.5 | - 7.5 5.0 | 5.5 20.0 15.0 |
7 | U næi (Q=10000T) - U nổi riêng - U nổi có pông tông | 1.5 5.5 | 4.5 8.5 | - - | - - | 6.0 14.0 |
