Bảng Kí Hiệu Đấu Dây Điều Khiển

2. 2. 6 Các đầu dây điều khiển‌

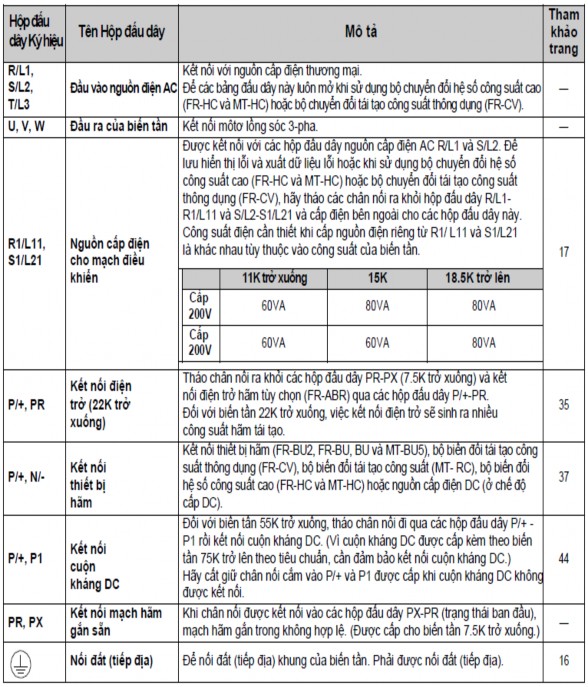

Bảng 2.6: bảng kí hiệu đấu dây điều khiển

2. 2. 7 sơ đồ nguyên lý của biến tần‌

Có thể bạn quan tâm!

Xem toàn bộ 66 trang tài liệu này.

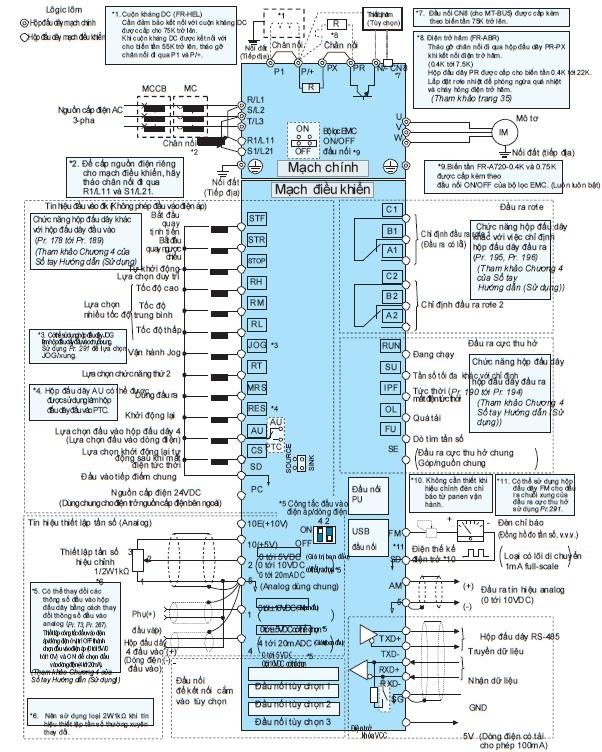

Hình 2. 3 : sơ đồ nguyên lý biến tần

2. 2. 8 Cài đặt các thông số của biến tần‌

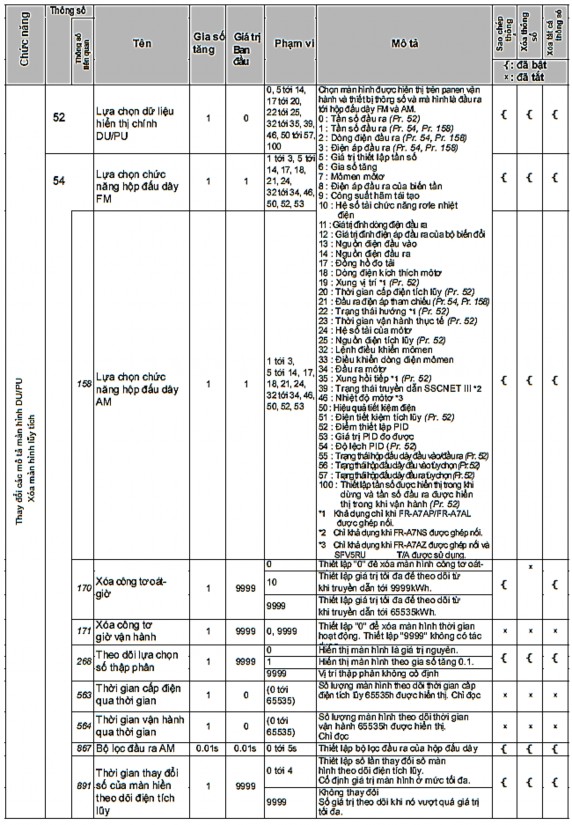

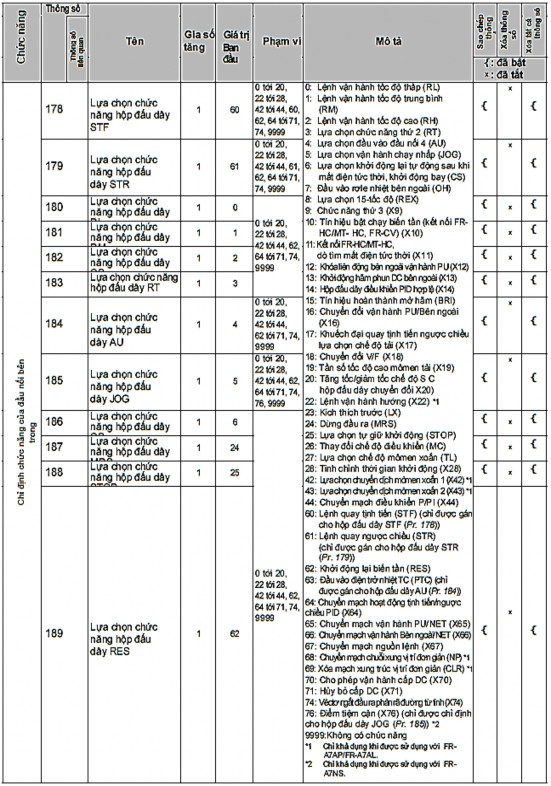

Bảng 2.7: bảng thông số cài đặt biến tần

2. 3 Cảm biến lưu lượng:‌

Cảm biến được chọn trong đề tài là : S- 201 Thông số kỹ thuật cảm biến:

 Nguồn: 5-24V

 Dòng tiêu thụ: <10 mA

 Chịu áp: 1.75 Mpa

 Lưu lượng đo: 1-30 L/phut

 Nhiệt độ hoạt động: <120 oC

𝐹

 Lưu lượng: Q=

7.5

(1L = 450 xung)

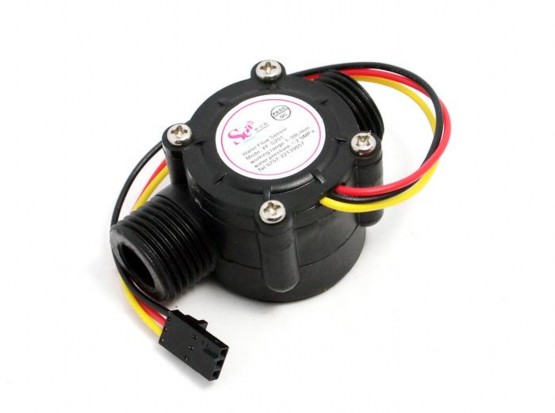

Hình 2.4: Cảm biến lưu lượng S-201

2. 4 Bộ nguồn 1 chiều‌

2. 4. 1 Khái quát chung‌

Nguồn một chiều có nhiệm vụ cung cấp năng lượng cho các mạch và thiết bị điện tử hoạt động, năng lượng một chiều của nó tổng quát được lấy từ nguồn xoay chiều thông qua quá trình biến đổi trong nguồn một chiều.

Tải

Biến áp

Chỉnh lưu

Bộ lọc

ổn áp

(ổn dòng)

Hình 2.5: Sơ đồ khối nguồn một chiều

Điện áp xoay chiều được đưa vào máy biến áp, máy biến áp có nhiệm vụ biến đổi cấp điện áp xoay chiều này sang cấp điện áp khác phù hợp với yêu cầu từng loại mạch, điện áp sau khi qua biến áp được đưa vào mạch chỉnh lưu biến điện áp xoay chiều thành điện áp một chiều, điện áp đầu ra bộ chỉnh lưu còn chứa nhiều thành phần nhiễu nên đưa qua bộ lọc để khử nhiễu, sau đó đưa vào bộ ổn áp(ổn dòng) để ổn định điện áp hoặc dòng điện nhằm đảm bảo tính tin cậy đầu ra(điện áp luôn ổn định) cung cấp cho mạch hoặc các thiết bị điện tử.

Trên thực tế có nhiều loại nguồn một chiều khác nhau, các cấp điện áp khác nhau như: 2, 5V, 5V, 12V, 24V, 48V …Ngoài các nguồn có một cấp điện áp duy nhất còn có các loại nguồn một chiều đa năng, nguồn có nhiều ngõ ra tương ứng nhiều cấp điện áp.

2. 4. 2 Nguồn một chiều sử dụng trong mô hình‌

Bộ nguồn một chiều trong mô hình được sử dụng để cấp điện một chiều các cảm biến trên mô hình. Nguồn có cấp điện áp đầu ra là +24V, 0V

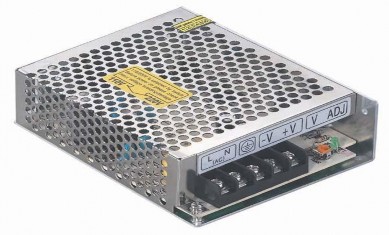

Hình 2.6: Bộ nguồn một chiều sử dụng trong mô hình

2. 5. Động cơ bơm‌

2. 5. 1. Khái quát chung‌

Do mô hình được sử dụng phục vụ cho công tác dạy học nên có kích thước nhỏ hơn nhiều so với thực tế, bởi vậy trong mô hình sử dụng động cơ bơm một chiều công suất nhỏ, nhưng trong thực tế lại sử dụng phần lớn động cơ loại không đồng bộ 3 pha, động cơ một pha, động cơ một chiều có công suất lớn…

Nguyên lý làm việc của động cơ bơm là dựa vào chuyển động quay của động cơ điện, động cơ bơm sử dụng chuyển động quay đó để hút chất lỏng từ đầu vào và đẩy chất lỏng đến đầu ra nhờ áp suất từ chuyển động quay của động cơ điện. Ngoài động cơ bơm chất lỏng một chiều còn có các loại động cơ bơm 2 chiều

a) DC Ba pha b) DC Một pha c) DC Hai chiều Hình 2.7: Một số loại động cơ bơm

2. 5. 2. Động cơ bơm sử dụng trong mô hình‌

Mô hình sử dụng động cơ xoay chiều mức điện áp định mức là 220V tương ứng công suất động cơ biến thiên từ 0% đến 100%.

Hình 2.8: Động cơ bơm sử dụng trong mô hình

2. 6 Relay‌

Trong thế giới Tự động hóa Nhà máy, các thiết bị điều khiển công nghiệp như PLC, bộ hẹn giờ, bộ đếm và thiết bị kiểm soát nhiệt độ vận hành ở điện áp và dòng điện tương đối thấp. Thông thường nhỏ hơn 25V.

Tuy nhiên, khi tín hiệu đầu ra của các thiết bị điều khiển này được kết nối với thiết bị trong nhà máy, thường cần mức điện (điện áp và dòng điện) lớn hơn.

Khi một thiết bị điều khiển xuất ra lệnh 24 V để bật động cơ 220 VAC, thông tin điện áp thấp này được chuyển tiếp đến một thiết bị có khả năng chuyển mạch lượng điện lớn hơn này theo lệnh.

Rơle cơ điện có thể thực hiện chức năng này.
