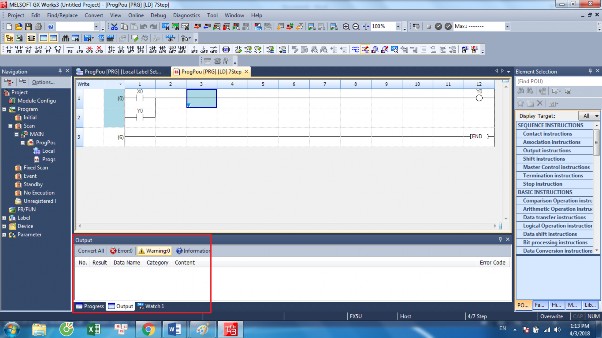

Nếu không có lỗi là Project đã biên dịch thành công.
Bước 6: Nạp chương trình vào FX5UCPU. Phải chắc chắn đã nối dây Ethernet giữa PLC và PC.

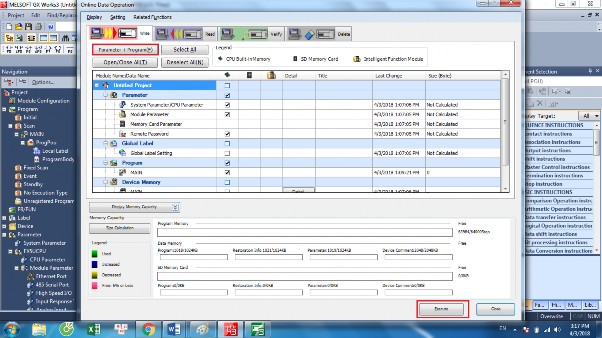

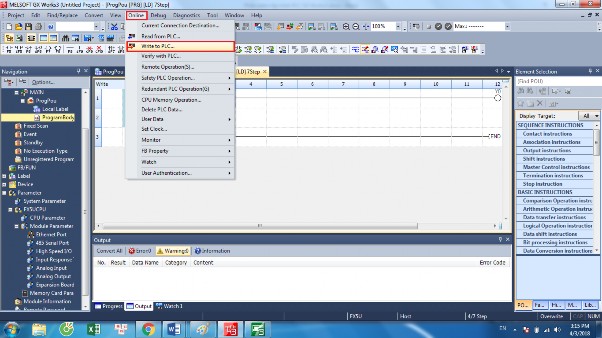

Chọn Online => Write to PLC
Click Parameter + Program => Execute
Có thể bạn quan tâm!
-
Đào tạo PLC Fx5U - 2 -
Giới Thiệu Về Plc Thế Hệ Mới Fx 5U Của Mitshubishi -
Phần Mềm Lập Trình Plc Gx Works3 -
Đào tạo PLC Fx5U - 6 -
Lệnh Khởi Tạo, Kết Nối Nối Tiếp, Kết Nối Song Song Tên Lệnh: Ld, Ldi, And, Ani, Or, Ori -
Lệnh Set Thiết Bị (Ngoại Trừ Trình Thông Báo Annunciator), Reset Thiết Bị (Ngoại Trừ Trình Thông Báo)
Xem toàn bộ 97 trang tài liệu này.

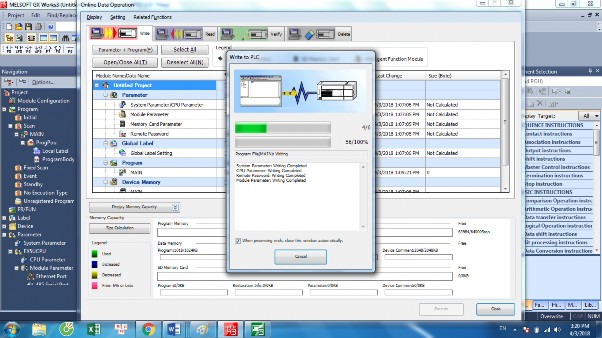

Thông báo hiện ra chọn Yes to all và chương trình được nạp vào PLC.
Sau đó chọn Close để đóng cửa sổ Online Data Operation.
1. Cấu hình một số chức năng được tích hợp trong FX5CPU.
2.1 .Analog Input

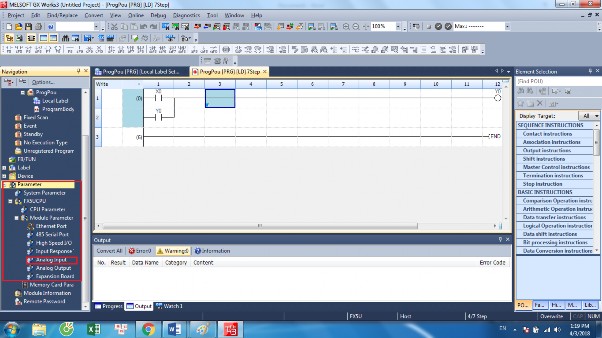

Trong cửa sổ Navigation chọn Parameter => FX5UCPU => Module Parameter và Click vào Analog Input.

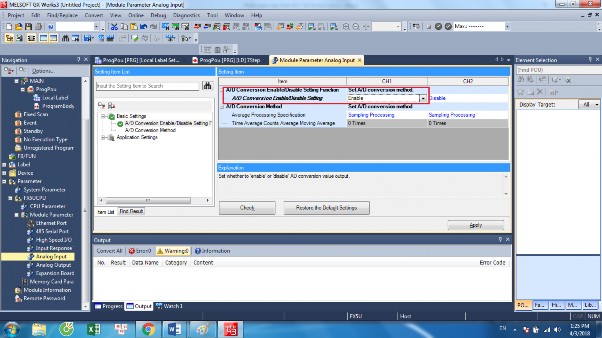

Cửa số cài đặt Analog Input xuất hiện => chọn A/D Conversion Enable/Disable Setting
thành Enable.

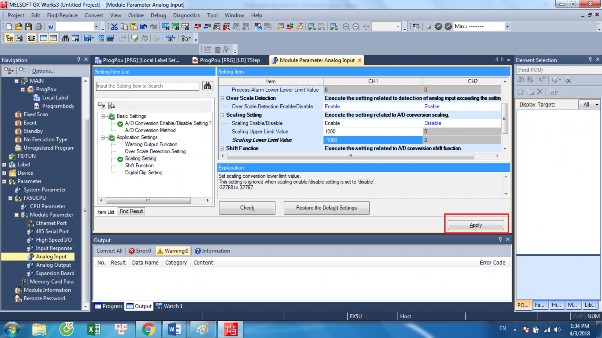

Để cài đặt Scaling, chọn Application Setting => Scaling Setting => Scaling anable/disable => enable.

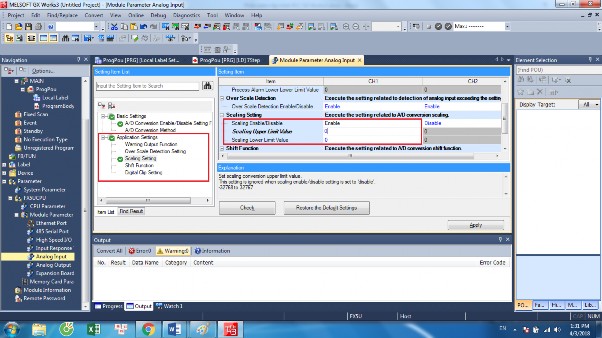

Ta có thể cài đặt thông số giới hạn trên và dưới cho Scaling trong Scaling Upper Limit Value và Scaling Lower Limit Value.
Click Apply để lưu cài đặt.
2.2 Analog Output
Trong cửa sổ Navigation chọn Parameter => FX5UCPU => Module Parameter và Click vào Analog Output.

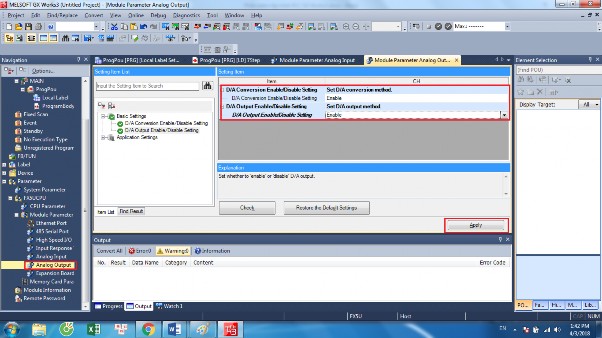

Cài đặt D/A Conversion Enable/Disable Setting => Enable và D/A Output Enable/Disable => Enable.Click Apply.
2.3 HighSpeed I/O

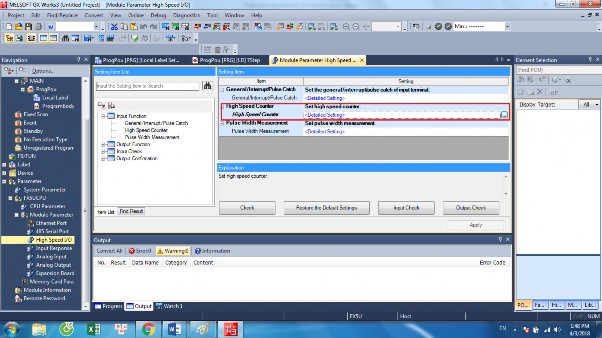

Trong cửa sổ Navigation chọn Parameter => FX5UCPU => Module Parameter và Click vào High Speed I/O.

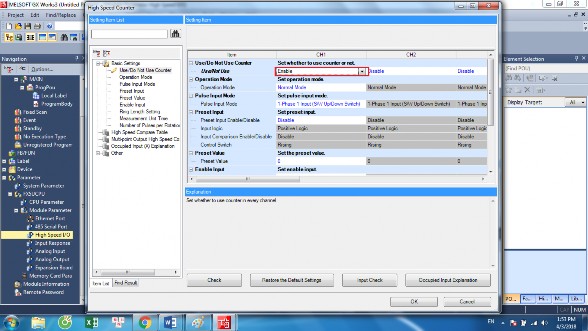

Click vào High Speed Counter và bảng cài đặt xuất hiện.Ta có thể cài đặt các chức năng chế độ cho High speed counter trong bảng này rồi Click Ok.
A. Các thiết bị:
Loại PLC: FX5U (Mitsubishi)
o Số đầu vào: 16 đầu vào
o Số đầu ra: 16 đầu ra
Màn hình HMI: GOT1455 (Mitsubishi)

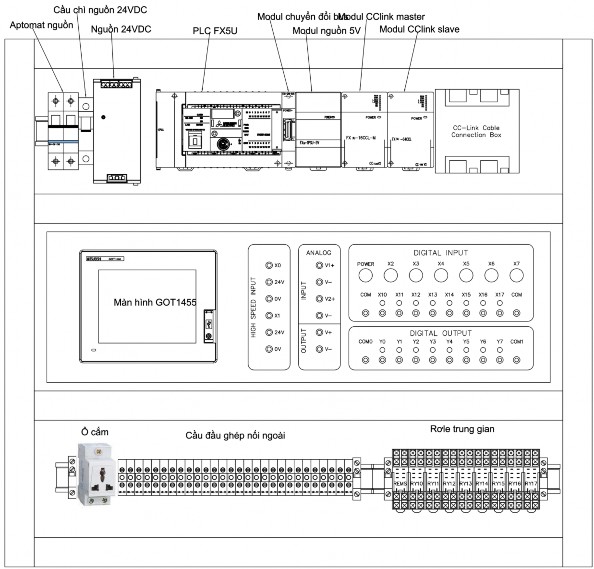

B. Mô tả thiết bị:
Aptomat nguồn: dùng để bảo vệ và bật tắt nguồn cấp cho bàn thí nghiệm:
Cầu chì nguồn 24V: bảo vệ nguồn 24V một chiều của bàn thí nghiệm
Nguồn 24VDC: nguồn 24VDC cấp nguồn cho màn hình và các thiết bị ngoại vi.
Ổ cắm: dùng để cắm các thiết bị khác khi làm việc với bàn thí nghiệm như máy tính, máy đo …
Cầu đầu ghép nối ngoài: một số tín hiệu được đấu sẵn ra cầu đấu ngoài để ghép nối với các thiế bị khác như cảm biến, biến tần …
Rơ le trung gian: gồm các rơ le ghép nối với vàog /ra của PLC để từ PLC trên bàn thì nghiệm có thể điều khiển các thiết bị ngoài khác
