Phương Pháp Mặt Cặt Biến Thiên- Các Thành Phần Nội Lực Trên Mặt Cắt Ngang

(hình 4.1c).

Thanh là vật thể chủ yếu được nghiên cứu trong Sức bền vật liệu.

Ta biểu diễn thanh bởi đường trục của thanh kèm theo hình vẽ mặt cắt ngang. (Hình 4.2).

Hình 4.2

4.1.2. Nội lực- Ứng suất

Trong vật thể, giữa các phần tử có các lực liên kết để giữ cho vật thể có một hình dáng nhất định. Khi có ngoại lực tác dụng, lực liên kết đó sẽ tăng lên để chống lại biến dạng do ngoại lực gây ra. Độ tăng lực liên kết được gọi là nội lực.

P6

P

C

5

P

P6 

1

F

P5 P2

A B

C P

P4 P4

P3

Hình 4.3

a)

Giả sử có một vật thể đàn hồi chịu lực như

hình 4.3. Để tìm nội lực tại một điểm C nào đó trong vật thể ta dùng phương pháp mặt cắt như sau:

Hình 4.4

0

z

x





zx

zy



p

z

y

z

y

zy

zy zx





xy

yx

yz

y

y

xy

x

x

xz

Tưởng tượng dùng một mặt cắt (P) đi qua điểm C cắt vật thể thành hai phần A và B. Khảo sát sự cân bằng của một phần, giả sử phần A. Sở

dĩ phần A được cân bằng trong toàn vật thể vì nó b) có hệ nội lực của phần B tác dụng lên A qua mặt

cắt (P) cân bằng với các ngoại lực tác dụng lên phần A. Hệ nội lực đó phân bố trên toàn bộ diện tích mặt cắt.

Xung quanh C trên mặt cắt thuộc A lấy diện tích F. Hợp lực của nội lực tác dụng lên F



p

được biểu diễn bởi

tb

p (hình 4.4). Lập tỷ số:

F

(4.1)

𝑝⃗𝑡𝑏 được gọi là ứng suất trung bình tại C. Cho F0 với điều kiện luôn bao quanh điểm C, 𝑝⃗𝑡𝑏 tiến tới giới hạn là 𝑝⃗ , 𝑝⃗ được gọi là ứng sất tại C.

p lim p

F  0 F

(4.2)

Ứng suất có thứ nguyên: [ Lực/(chiều dài)2] .

Phân tích p thành hai thành phần: thành phần theo phương pháp tuyến với mặt cắt gọi là ứng suất pháp – ký hiệu là ; thành phần nằm trên mặt cắt gọi là ứng suất tiếp – ký hiệu là (hình 4.5a).

Ta có quan hệ giữa các thành phần ứng suất

p2 2 2

p,,

như sau:

(4.3)

Trên mặt cắt dựng một hệ trục toạ độ 0xyz với trục 0z vuông góc với mặt cắt, trục 0x và 0y nằm trong mặt cắt. Phân tích p ra các thành phần theo phương của các trục toạ độ là:

z – là thành phần của

P theo phương trục 0z gọi là ứng suất pháp.

zx - là thành phần của P theo phương trục 0x và zy – là thành phần của P

theo phương trục 0y. Hai thành phần zx, zy được gọi là ứng suất tiếp.

Mỗi thành phần ứng suất tiếp đều có hai chỉ số: chỉ số thứ nhất chỉ phương pháp tuyến của mặt cắt, chỉ số thứ hai chỉ chiều của ứng suất tiếp. Về trị số ta có quan hệ sau:

p2 = 2z + 2zx + 2zy (4.4)

Để biểu diễn ứng suất tại một điểm, người ta tách tại điểm đó một phân tố hình hộp có các mặt song song với các mặt toạ độ. Trên các mặt của phân tố có biểu diễn các thành phần ứng suất tác dụng (hình 4.5b). Thành phần ứng suất pháp sẽ gây ra biến dạng dài của phân tố còn thành phần ứng suất tiếp thì gây ra biến dạng góc của phân tố.

4.1.3. Phương pháp mặt cặt biến thiên- các thành phần nội lực trên mặt cắt ngang

Xét sự cân bằng của phần bên phải, hợp lực của hệ lực đặc trưng cho tác dụng của phần trái lên phần phải được biểu diễn bằng véctơ R đặt tại một điểm K nào đó (Hình 4.6). Thu gọn hợp lực R về trọng tâm O của mặt cắt ngang, ta sẽ được lực R và mô men M (Véctơ chính và mô men chính của hệ nội lực). Nói chung, lực R và mô men M có phương chiều bất kỳ trong không gian. Để thuận lợi ta phân tích R thành 3

phần trên hệ trục toạ độ vuông góc chọn như hình 4.7.

+ Nz, theo phương trục z ( ⊥ mặt cắt ngang) gọi là lực dọc

+ Qx theo phương trục x (nằm trong mặt cắt ngang) gọi là lực cắt.

+ Qy theo phương trục y (nằm trong mặt cắt ngang) gọi là lực cắt. Mômen M cũng được phân ra ba thành phần :

+ Mômen Mx quay quanh trục x gọi là mômen uốn .

+ Mômen My quay quanh trục y gọi là mômen uốn .

+ Mômen Mz quay quanh trục z gọi là mômen xoắn.

Hình 4.6

Hình 4.7

Có thể bạn quan tâm!

• Biểu Thức Của Mômen Động Lượng Của Vật Rắn Quay
• Biểu Thức Động Năng Của Vật Rắn Chuyển Động
• Vật Quay Xung Quanh Một Trục Cố Định Với Vận Tốc 
• Chọn Kích Thước Mặt Cắt . Nếu Biết Lực Dọc Và Ứng Suất Cho Phép Từ (4.25) Đễ Dàng Suy Ra Diện Tích Mặt Cắt Ngang:
• Quan Hệ Giữa Nội Lực Và Cường Độ Tải Trọng Phân Bố.
• Ứng Suất Pháp Của Dầm Chịu Uốn Ngang Phẳng

Xem toàn bộ 180 trang tài liệu này.

Sáu thành phần này được gọi là các thành phần nội lực trên mặt cắt ngang. Chúng được xác định từ điều kiện cân bằng của phần đang xét dưới dạng các phương trình:

n

Nz Piz  0;

i 1

n

Qx Pix  0;

i 1

n

Qy Piy  0

i 1

n n n 

M xmx(Pi)  0;

i 1

M ymy(Pi)  0;

i 1

M zmz(Pi)  0;

i 1

Cũng như ứng suất, nội lực tại một mặt cắt ngang bất kỳ trên phần trái sẽ có cùng trị số, cùng phương nhưng ngược chiều với nội lực tương ứng cũng tại mặt cắt đó trên phần phải. Như vậy để xác định nội lực tại một mặt cắt ngang bất kỳ, chúng ta có thể xét phần trái hoặc phần phải, tuỳ theo phần nào đơn giản hơn.

4.1.4. Quan hệ giữa ứng suất và các thành phần nội lực trên mặt cắt ngang

Nói chung, tại mỗi điểm trên mặt cắt vuông góc với trục z của thanh chịu lực sẽ có đủ cả ba thành phần ứng suất: z ,zx ,zy .

Lấy vi phân diện tích dF bao quanh điểm C có toạ độ (x,y), trên dF có các thành

phần lực là: sau:

z .dF,zx .dF,zy .dF . Khi đó các thành phần nội lực được xác định như

N z z dF

F

Qx zx dF

F

(4.5)

(4.6)

Qx zy dF

F

M x yz dF

F

M y xz dF

F

M z ( yzx xzy )dF

F

(4.7)

(4.8)

(4.9)

(4.10)

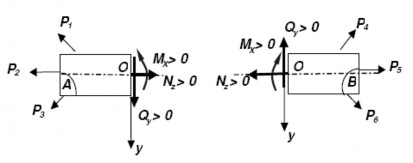

Trường hợp tất cả các ngoại lực đều cùng nằm trong một mặt phẳng đi qua trục z, ví dụ mặt z0y thì các thành phần nội lực cũng phải nằm trong mặt phẳng ấy, như vậy ta chỉ có 3 thành phần nội lực là Nz, Mx, Qy.

Lực dọc Nz là dương khi nó có chiều đi ra khỏi mặt cắt.

Lực cắt Qy là dương khi pháp tuyến ngoài của mặt cắt quay thuận chiều kim đồng hồ góc 900 thì chiều của pháp tuyến ngoài trùng với chiều của Qy.

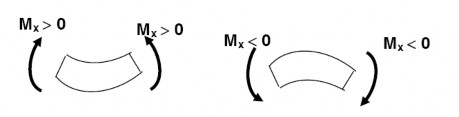

Mômen uốn Mx là dương khi nó làm căng các thớ phía dưới.
