Phụ lục 4. Giản đồ XRD của các mẫu vật liệu MoS2
Faculty of Chemistry, HUS, VNU, D8 ADVANCE-Bruker - MoS2-N2
100
90
80
Có thể bạn quan tâm!
-
Phan Thi Thuy Trang , Truong Cong Duc, Truong Thanh Tam, Vo Vien, Nguyen Hong Lien, “Effect Of Mn 2+ Dopants On The Photocatalytic Efficiency Of Mos 2 ” , Vietnam Journal Of Catalysis And -
Nghiên cứu tổng hợp, đặc trưng xúc tác MoS2/rGO biến tính với Mn và ứng dụng cho quá trình quang phân hủy rhodamine B trong vùng ánh sáng khả kiến - 19 -
Nghiên cứu tổng hợp, đặc trưng xúc tác MoS2/rGO biến tính với Mn và ứng dụng cho quá trình quang phân hủy rhodamine B trong vùng ánh sáng khả kiến - 20 -
Nghiên cứu tổng hợp, đặc trưng xúc tác MoS2/rGO biến tính với Mn và ứng dụng cho quá trình quang phân hủy rhodamine B trong vùng ánh sáng khả kiến - 22 -
Nghiên cứu tổng hợp, đặc trưng xúc tác MoS2/rGO biến tính với Mn và ứng dụng cho quá trình quang phân hủy rhodamine B trong vùng ánh sáng khả kiến - 23
Xem toàn bộ 192 trang tài liệu này.
70
d=6.383
60
Lin (Cps)
50
40
d=2.699
30
d=2.259
d=1.576
20
d=3.437
10
0
2 10 20 30 40 50 60 70 8
2-Theta - Scale
File: ThaoQNU MoS2-N2.raw - Type: 2Th/Th locked - Start: 2.000 ° - End: 80.000 ° - Step: 0.030 ° - Step time: 0.5 s - Temp.: 25 °C (Room) - Time Started: 16 s - 2-Theta: 2.000 ° - Theta: 1.000 ° - Chi: 0.00 ° - Phi: 0.00 ° - X 00-037-1492 (*) - Molybdenite-2H, syn - MoS2 - Y: 40.72 % - d x by: 1. - WL: 1.5406 - Hexagonal - a 3.16116 - b 3.16116 - c 12.29850 - alpha 90.000 - beta 90.000 - gamma 120.000 - Primitive - P63/mmc (194) - 2 - 106.43
Phụ lục 5. Giản đồ XRD của các mẫu vật liệu MoS2/rGO ở các tỷ lệ khác nhau
5.1. Tỷ lệ MoS2/rGO = 2/1
Faculty of Chemistry, HUS, VNU, D8 ADVANCE-Bruker - MoS2/rGO 180C 10h-2:1
200
190
180
170
160
150
140
130
120
Lin (Cps)
110
100
90
80
d=6.190
70
60
d=2.702
50
d=3.415
40
d=1.556
30
20
10
0
2 10 20 30 40 50 60 70 8
2-Theta - Scale
File: ThaoQNU MoS2rGO180C10h-12.raw - Type: 2Th/Th locked - Start: 2.000 ° - End: 80.000 ° - Step: 0.030 ° - Step time: 0.5 s - Temp.: 25 °C (Room) - Time Started: 12 s - 2-Theta: 2.000 ° - Theta: 1.000 ° - Chi: 0.00 ° -
1) Left Angle: 10.370 ° - Right Angle: 18.650 ° - Left Int.: 14.6 Cps - Right Int.: 8.67 Cps - Obs. Max: 14.300 ° - d (Obs. Max): 6.189 - Max Int.: 46.5 Cps - Net Height: 34.7 Cps - FWHM: 1.961 ° - Chord Mid.: 13.924 ° - Int. B 01-077-0341 (C) - Molybdenite 3R - MoS2 - Y: 37.88 % - d x by: 1. - WL: 1.5406 - Rhombo.H.axes - a 3.16600 - b 3.16600 - c 18.41000 - alpha 90.000 - beta 90.000 - gamma 120.000 - Primitive - R3m (160) - 3 - 159.811 - I/
5.2. Tỷ lệ MoS2/rGO = 4/1
Faculty of Chemistry, HUS, VNU, D8 ADVANCE-Bruker - MoS2/rGO 180C 10h-4:1
100
90
80
70
60
Lin (Cps)
50
d=6.312
40
d=2.705
30
d=1.570
20
10
0
1 10 20 30 40 50 60 70 8
2-Theta - Scale
File: TrangQNU MoS2ROG(A1).raw - Type: 2Th/Th locked - Start: 1.000 ° - End: 79.990 ° - Step: 0.030 ° - Step time: 0.3 s - Temp.: 25 °C (Room) - Time Started: 15 s - 2-Theta: 1.000 ° - Theta: 0.500 ° - Chi: 0.00 ° - Phi: 0.0
1) Left Angle: 10.300 ° - Right Angle: 17.020 ° - Left Int.: 9.29 Cps - Right Int.: 7.08 Cps - Obs. Max: 14.000 ° - d (Obs. Max): 6.321 - Max Int.: 35.5 Cps - Net Height: 27.4 Cps - FWHM: 1.675 ° - Chord Mid.: 13.952 ° - Int. B 01-073-1508 (D) - Molybdenite - MoS2 - Y: 1.33 % - d x by: 1. - WL: 1.5406 - Hexagonal - a 3.15000 - b 3.15000 - c 12.30000 - alpha 90.000 - beta 90.000 - gamma 120.000 - Primitive - P63/mmc (194) - 2 - 105.696 - I/Ic P
5.3. Tỷ lệ MoS2/rGO = 6/1
Faculty of Chemistry, HUS, VNU, D8 ADVANCE-Bruker - MoS2/rGO 180C 10h-6:1
200
190
180
170
160
150
140
130
120
Lin (Cps)
110
100
90
d=6.345
80
70
d=6.751
60
50
d=3.434
d=2.679
d=1.576
40
d=1.824
30
20
10
0
2 10 20 30 40 50 60 70 8
2-Theta - Scale
File: ThaoQNU MoS2rGO180C10h-16.raw - Type: 2Th/Th locked - Start: 2.000 ° - End: 80.000 ° - Step: 0.030 ° - Step time: 0.5 s - Temp.: 25 °C (Room) - Time Started: 15 s - 2-Theta: 2.000 ° - Theta: 1.000 ° - Chi: 0.00 ° -
1) Left Angle: 8.660 ° - Right Angle: 18.020 ° - Left Int.: 25.3 Cps - Right Int.: 9.39 Cps - Obs. Max: 13.858 ° - d (Obs. Max): 6.385 - Max Int.: 58.6 Cps - Net Height: 42.2 Cps - FWHM: 2.288 ° - Chord Mid.: 13.705 ° - Int. Br 01-077-0341 (C) - Molybdenite 3R - MoS2 - Y: 53.40 % - d x by: 1. - WL: 1.5406 - Rhombo.H.axes - a 3.16600 - b 3.16600 - c 18.41000 - alpha 90.000 - beta 90.000 - gamma 120.000 - Primitive - R3m (160) - 3 - 159.811 - I/
Phụ lục 6. Giản đồ XRD của các mẫu vật liệu MoS2/rGO ở các nhiệt độ thủy nhiệt khác nhau
Faculty of Chemistry, HUS, VNU, D8 ADVANCE-Bruker - MoS2/rGO 140C 10h-4:1
6.1. Nhiệt độ 140oC
200
190
180
170
160
150
140
130
120
Lin (Cps)
110
100
90
80
70
d=6.309
60
d=2.699
50
d=3.530
40
d=1.567
30
20
10
0
2 10 20 30 40 50 60 70 8
2-Theta - Scale
File: TrangQNU B1.raw - Type: 2Th/Th locked - Start: 2.000 ° - End: 80.000 ° - Step: 0.030 ° - Step time: 0.5 s - Temp.: 25 °C (Room) - Time Started: 27 s - 2-Theta: 2.000 ° - Theta: 1.000 ° - Chi: 0.00 ° - Phi: 0.00 ° - X: 0.0
1) Left Angle: 9.230 ° - Right Angle: 17.360 ° - Left Int.: 12.6 Cps - Right Int.: 8.51 Cps - Obs. Max: 14.033 ° - d (Obs. Max): 6.306 - Max Int.: 38.4 Cps - Net Height: 28.2 Cps - FWHM: 2.032 ° - Chord Mid.: 13.893 ° - Int. Br 00-037-1492 (*) - Molybdenite-2H, syn - MoS2 - Y: 42.36 % - d x by: 1. - WL: 1.5406 - Hexagonal - a 3.16116 - b 3.16116 - c 12.29850 - alpha 90.000 - beta 90.000 - gamma 120.000 - Primitive - P63/mmc (194) - 2 - 106.43
6.2. Nhiệt độ 160oC
Faculty of Chemistry, HUS, VNU, D8 ADVANCE-Bruker - MoS2/rGO 160C 10h-4:1
200
190
180
170
160
150
140
130
120
Lin (Cps)
110
100
90
80
70
d=6.441
60
d=2.705
50
d=1.569
40
d=2.078
d=1.828
d=1.524
30
20
10
0
2 10 20 30 40 50 60 70 8
2-Theta - Scale
File: TrangQNU B2.raw - Type: 2Th/Th locked - Start: 2.000 ° - End: 80.000 ° - Step: 0.030 ° - Step time: 0.5 s - Temp.: 25 °C (Room) - Time Started: 14 s - 2-Theta: 2.000 ° - Theta: 1.000 ° - Chi: 0.00 ° - Phi: 0.00 ° - X: 0.0
1) Left Angle: 8.210 ° - Right Angle: 17.930 ° - Left Int.: 13.2 Cps - Right Int.: 7.71 Cps - Obs. Max: 13.906 ° - d (Obs. Max): 6.363 - Max Int.: 44.6 Cps - Net Height: 34.6 Cps - FWHM: 2.068 ° - Chord Mid.: 13.909 ° - Int. Br 00-037-1492 (*) - Molybdenite-2H, syn - MoS2 - Y: 18.24 % - d x by: 1. - WL: 1.5406 - Hexagonal - a 3.16116 - b 3.16116 - c 12.29850 - alpha 90.000 - beta 90.000 - gamma 120.000 - Primitive - P63/mmc (194) - 2 - 106.43
6.3. Nhiệt độ 180oC
Faculty of Chemistry, HUS, VNU, D8 ADVANCE-Bruker - MoS2/rGO 180C 10h-4:1
100
90
80
70
60
Lin (Cps)
50
d=6.312
40
d=2.705
30
d=1.570
20
10
0
1 10 20 30 40 50 60 70 8
2-Theta - Scale
File: TrangQNU MoS2ROG(A1).raw - Type: 2Th/Th locked - Start: 1.000 ° - End: 79.990 ° - Step: 0.030 ° - Step time: 0.3 s - Temp.: 25 °C (Room) - Time Started: 15 s - 2-Theta: 1.000 ° - Theta: 0.500 ° - Chi: 0.00 ° - Phi: 0.0
1) Left Angle: 10.300 ° - Right Angle: 17.020 ° - Left Int.: 9.29 Cps - Right Int.: 7.08 Cps - Obs. Max: 14.000 ° - d (Obs. Max): 6.321 - Max Int.: 35.5 Cps - Net Height: 27.4 Cps - FWHM: 1.675 ° - Chord Mid.: 13.952 ° - Int. B 01-073-1508 (D) - Molybdenite - MoS2 - Y: 1.33 % - d x by: 1. - WL: 1.5406 - Hexagonal - a 3.15000 - b 3.15000 - c 12.30000 - alpha 90.000 - beta 90.000 - gamma 120.000 - Primitive - P63/mmc (194) - 2 - 105.696 - I/Ic P
6.4. Nhiệt độ 200oC
Faculty of Chemistry, HUS, VNU, D8 ADVANCE-Bruker - MoS2/rGO 200C 10h-4:1
200
190
180
170
160
150
140
130
120
Lin (Cps)
110
100
90
80
d=6.424
70
60
d=3.429
d=2.689
50
d=2.284
d=1.570
40
30
20
10
0
2 10 20 30 40 50 60 70 8
2-Theta - Scale
File: TrangQNU B3.raw - Type: 2Th/Th locked - Start: 2.000 ° - End: 80.000 ° - Step: 0.030 ° - Step time: 0.5 s - Temp.: 25 °C (Room) - Time Started: 12 s - 2-Theta: 2.000 ° - Theta: 1.000 ° - Chi: 0.00 ° - Phi: 0.00 ° - X: 0.0
1) Left Angle: 9.740 ° - Right Angle: 17.300 ° - Left Int.: 14.5 Cps - Right Int.: 7.02 Cps - Obs. Max: 13.730 ° - d (Obs. Max): 6.444 - Max Int.: 53.0 Cps - Net Height: 42.4 Cps - FWHM: 2.131 ° - Chord Mid.: 13.976 ° - Int. Br 00-037-1492 (*) - Molybdenite-2H, syn - MoS2 - Y: 8.21 % - d x by: 1. - WL: 1.5406 - Hexagonal - a 3.16116 - b 3.16116 - c 12.29850 - alpha 90.000 - beta 90.000 - gamma 120.000 - Primitive - P63/mmc (194) - 2 - 106.433
Phụ lục 7. BET của các mẫu vật liệu

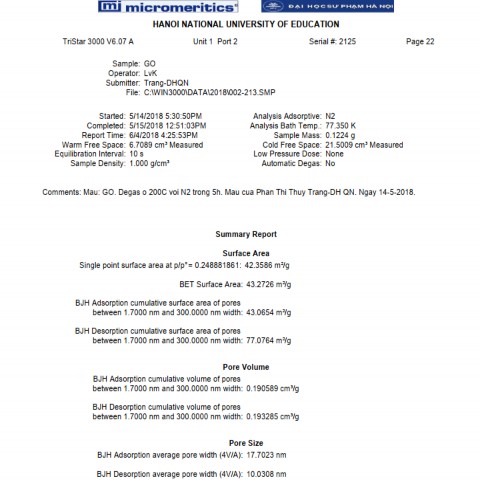

7.1. Mẫu GO

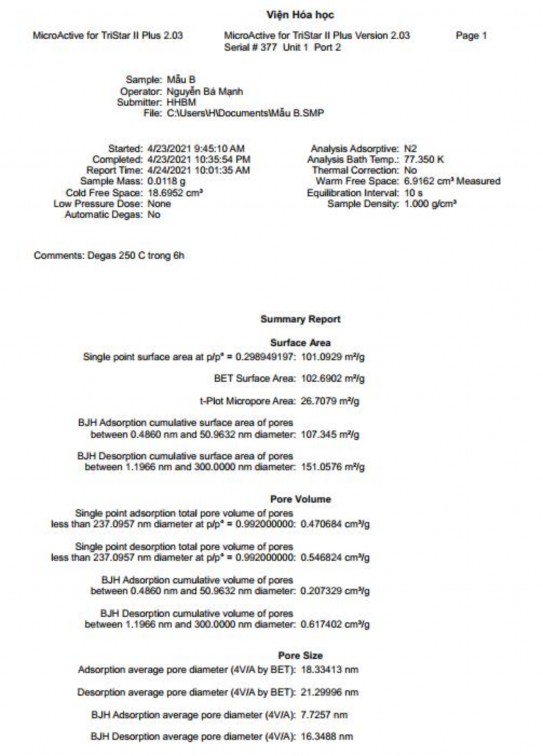

7.2. Mẫu rGO

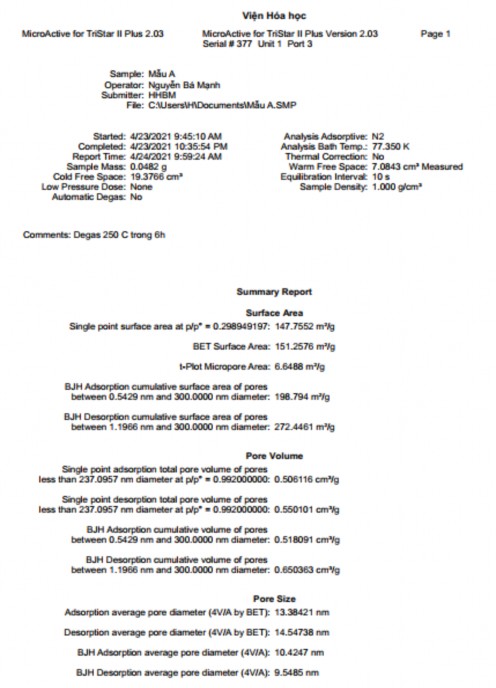

7.3. Mẫu MoS2
MoS2
7.4. Mẫu MoS2/rGO với tỷ lệ 2/1
