55.38 | 107.50 | 2.84 | 206 | 39.8 | 102.00 | 3.42 | |
82 | 53.23 | 102.31 | 3.1 | 207 | 39.11 | 103.49 | 3.16 |
83 | 48.93 | 107.11 | 3.13 | 208 | 28.31 | 108.99 | 3.14 |
84 | 47.05 | 104.29 | 2.98 | 209 | 38.17 | 106.22 | 3.06 |
85 | 41.68 | 102.42 | 2.85 | 210 | 28.55 | 103.74 | |
86 | 42.15 | 104.47 | 2.8 | 211 | 9.98 | 36.79 | |
87 | 45.64 | 101.72 | 2.88 | 212 | 33.26 | 107.84 | 3.24 |
88 | 42.04 | 103.99 | 3.26 | 213 | 35.65 | 107.52 | 3.02 |
89 | 39.05 | 103.77 | 4.69 | 214 | 40.89 | 104.46 | 5.92 |
90 | 34.57 | 102.78 | 3.24 | 215 | 41.09 | 102.56 | 4.2 |
91 | 33.64 | 105.32 | 3.31 | 216 | 38.5 | 103.72 | 3.84 |
92 | 35.3 | 112.16 | 3.51 | 217 | 34.33 | 106.13 | 3.22 |
93 | 47.3 | 107.47 | 218 | 32.84 | 110.15 | 3.19 | |
94 | 49.7 | 108.37 | 2.77 | 219 | 40.25 | 100.20 | 3.43 |
95 | 45.77 | 106.13 | 4.02 | 220 | 34.0 | 104.11 | 3.33 |
96 | 33.0 | 104.11 | 3.12 | 221 | 30.02 | 100.39 | 3.71 |
97 | 19.27 | 89.67 | 222 | 29.52 | 105.56 | 3.22 | |
98 | 17.86 | 87.95 | 223 | 30.04 | 105.17 | 3.72 | |
99 | 24.97 | 101.89 | 6.34 | 224 | 42.45 | 100.27 | 3.11 |
100 | 32.0 | 103.96 | 3.31 | 225 | 32.66 | 106.81 | 3.12 |
101 | 36.5 | 101.28 | 3.22 | 226 | 31.4 | 106.24 | 3.69 |
102 | 32.5 | 100.09 | 3.27 | 227 | 32.13 | 104.44 | 4.23 |
103 | 30.99 | 104.78 | 3.19 | 228 | 14.23 | 78.45 | |
104 | 34.99 | 107.24 | 3.25 | 229 | 25.37 | 105.63 | 3.36 |
105 | 39.25 | 107.77 | 3.49 | 230 | 39.43 | 107.96 | 3.75 |
106 | 37.09 | 104.20 | 4.28 | 231 | 44.61 | 110.26 | 3.22 |
107 | 36.5 | 100.36 | 4.09 | 232 | 47.46 | 105.21 | 3.04 |
108 | 39.22 | 108.88 | 3.5 | 233 | 47.11 | 104.40 | 3.02 |
109 | 43.18 | 106.49 | 3.75 | 234 | 52.81 | 105.18 | 3.55 |
110 | 45.41 | 101.46 | 3.7 | 235 | 50.21 | 111.06 | 3.57 |
111 | 43.95 | 109.53 | 2.79 | 236 | 50.77 | 100.98 | 4.87 |
112 | 44.06 | 112.23 | 3.91 | 237 | 49.65 | 108.10 | 3.43 |
113 | 44.12 | 111.33 | 3.29 | 238 | 50.46 | 111.00 | 3.55 |
114 | 45.93 | 111.13 | 4.13 | 239 | 50.22 | 114.30 | 3.56 |
115 | 42.13 | 104.60 | 3.95 | 240 | 54.2 | 106.74 | 3.7 |
116 | 44.91 | 110.28 | 3.25 | 241 | 50.9 | 114.52 | 3.13 |
117 | 42.73 | 107.52 | 3.45 | 242 | 52.98 | 100.78 | 2.87 |
118 | 43.61 | 106.69 | 3.11 | 243 | 53.18 | 102.78 | 5.13 |
119 | 43.65 | 110.17 | 3.34 | 244 | 49.74 | 106.55 | 5.37 |
120 | 43.8 | 111.91 | 2.82 | 245 | 46.97 | 102.73 | 5 |
Có thể bạn quan tâm!
- Kết Quả Đo Tiếng Ồn Trung Bình Tại Nút Nguyễn Khánh Toàn – Đào Tấn
- Khảo Sát Đánh Giá Chỉ Số Iri Tại Một Số Tuyến Đường
- Công Tác Chuẩn Bị Đo Đạc Chỉ Số Iri Trên Tuyến Đường Tỉnh Lộ 334
- Nghiên cứu áp dụng phần mềm tiện ích của điện thoại thông minh nhằm đánh giá tiếng ồn giao thông và chỉ số iri của mặt đường - 14
- Nghiên cứu áp dụng phần mềm tiện ích của điện thoại thông minh nhằm đánh giá tiếng ồn giao thông và chỉ số iri của mặt đường - 15
Xem toàn bộ 124 trang tài liệu này.
43.11 | 105.15 | 4.56 | 246 | 47.22 | 106.03 | 3.68 | |
122 | 32.97 | 101.12 | 3.17 | 247 | 36.21 | 102.69 | 3.29 |
123 | 38.29 | 106.29 | 4.3 | 248 | 36.23 | 103.71 | 3.55 |
124 | 44.2 | 111.59 | 3.51 | 249 | 32.34 | 104.18 | 3.09 |
125 | 45.87 | 103.48 | 2.64 | 250 | 29.0 | 101.18 | 3.44 |
Bảng 3.4. Bảng vận tốc, quãng đường và chỉ số IRI đo được đường xuống cảng
Vận tốc (km/h) | Quãng đường (m) | IRI | STT | Vận tốc (km/h) | Quãng đường (m) | IRI | |
1 | 24.71 | 102.07 | 3.41 | 21 | 9.23 | 81.18 | 3.05 |
2 | 33.7 | 109.96 | 3.5 | 22 | 23.9 | 105.76 | 3.08 |
3 | 36.79 | 104.98 | 3.18 | 23 | 20.41 | 98.66 | 3.16 |
4 | 30.42 | 103.12 | 2.98 | 24 | 23.41 | 104.07 | 3.26 |
5 | 30.87 | 104.26 | 3.12 | 25 | 32.21 | 100.88 | 3.25 |
6 | 34.83 | 105.68 | 3.05 | 26 | 36.71 | 102.01 | 3.27 |
7 | 31.24 | 103.32 | 3.43 | 27 | 38.79 | 101.80 | 3.2 |
8 | 30.11 | 109.24 | 3.76 | 28 | 39.06 | 107.79 | 3.87 |
9 | 11.75 | 20.70 | 4.15 | 29 | 43.34 | 101.47 | 4.2 |
10 | 26.73 | 100.75 | 4.69 | 30 | 47.68 | 110.08 | 4.36 |
11 | 40.4 | 102.12 | 4.32 | 31 | 46.29 | 102.22 | 5.64 |
12 | 38.89 | 107.39 | 3.62 | 32 | 32.97 | 103.87 | 5.2 |
13 | 40.0 | 101.44 | 3.25 | 33 | 9.43 | 18.94 | 5.18 |
14 | 39.74 | 101.76 | 3.14 | 34 | 28.12 | 104.13 | 5.16 |
15 | 42.67 | 104.89 | 3.26 | 35 | 34.01 | 106.92 | 3.86 |
16 | 37.25 | 102.12 | 3.14 | 36 | 37.35 | 104.70 | 3.82 |
17 | 27.68 | 103.57 | 2.79 | 37 | 38.7 | 108.98 | 3.86 |
18 | 16.74 | 38.83 | 2.94 | 38 | 41.25 | 101.95 | 3.97 |
19 | 23.23 | 103.86 | 3.07 | 39 | 27.43 | 104.63 | 3.94 |
20 | 20.45 | 100.72 | 3.01 | 40 | 29.85 | 104.57 | 3.59 |
Bảng 3.5. Bảng vận tốc, quãng đường và chỉ số IRI đo được đường sân bay
Vận tốc (km/h) | Quãng đường (m) | IRI | STT | Vận tốc (km/h) | Quãng đường (m) | IRI | |
1 | 47.58 | 112.27 | 2.27 | 62 | 32.21 | 102.19 | 2.62 |
52.35 | 101.76 | 2.73 | 63 | 51.3 | 102.35 | 2.42 | |
3 | 51.87 | 110.98 | 2.89 | 64 | 55.7 | 112.14 | 3.46 |
4 | 50.15 | 113.65 | 3.12 | 65 | 59.43 | 100.05 | 2.18 |
5 | 50.85 | 110.83 | 2.16 | 66 | 62.1 | 104.17 | 2.39 |
6 | 52.79 | 105.34 | 2.45 | 67 | 61.29 | 103.18 | 3.74 |
7 | 52.76 | 104.67 | 2.77 | 68 | 59.01 | 113.97 | 2.31 |
8 | 52.08 | 111.88 | 2.48 | 69 | 58.2 | 113.29 | 2.42 |
9 | 50.7 | 110.34 | 2.29 | 70 | 56.45 | 109.88 | 3.15 |
10 | 51.48 | 113.86 | 2.02 | 71 | 58.18 | 113.54 | 2.45 |
11 | 53.08 | 100.23 | 3.03 | 72 | 58.78 | 113.04 | 2.22 |
12 | 55.75 | 107.25 | 2.59 | 73 | 58.62 | 113.52 | 2.14 |
13 | 58.79 | 114.51 | 2.4 | 74 | 59.14 | 116.75 | 2.83 |
14 | 63.51 | 104.96 | 2.06 | 75 | 60.13 | 100.39 | 2.14 |
15 | 65.8 | 110.44 | 2.55 | 76 | 60.3 | 116.69 | 3.15 |
16 | 60.82 | 100.76 | 2.89 | 77 | 56.85 | 109.35 | 2.65 |
17 | 57.82 | 112.49 | 2.27 | 78 | 53.1 | 102.89 | 2.33 |
18 | 53.15 | 102.24 | 2.22 | 79 | 53.79 | 105.72 | 2.47 |
19 | 52.48 | 100.44 | 1.95 | 80 | 59.27 | 116.76 | 2.38 |
20 | 52.05 | 103.35 | 2.5 | 81 | 63.42 | 106.74 | 3.74 |
21 | 44.87 | 108.65 | 3.62 | 82 | 66.39 | 10.89 | 2.1 |
22 | 35.86 | 108.50 | 3.4 | 83 | 69.65 | 17.46 | 1.59 |
23 | 40.78 | 101.73 | 3.63 | 84 | 69.83 | 116.81 | 2.84 |
24 | 41.2 | 103.37 | 3.76 | 85 | 64.64 | 106.47 | 2.79 |
25 | 49.14 | 112.41 | 2.18 | 86 | 58.56 | 112.28 | 2.43 |
26 | 57.93 | 113.64 | 2.64 | 87 | 52.18 | 101.04 | 2.44 |
27 | 54.33 | 104.43 | 3.18 | 88 | 52.78 | 102.28 | 3.65 |
28 | 52.35 | 102.19 | 3.56 | 89 | 57.66 | 112.17 | 3.75 |
29 | 52.39 | 102.57 | 2.66 | 90 | 58.4 | 113.95 | 2.79 |
30 | 52.39 | 102.27 | 2.71 | 91 | 52.77 | 100.55 | 3.03 |
31 | 54.01 | 104.99 | 2.25 | 92 | 53.22 | 104.18 | 2.23 |
32 | 58.59 | 113.78 | 3.25 | 93 | 58.01 | 116.29 | 2.36 |
33 | 59.25 | 112.13 | 3.99 | 94 | 59.09 | 114.30 | 3.46 |
34 | 52.97 | 103.14 | 3.14 | 95 | 54.05 | 105.56 | 2.23 |
35 | 52.84 | 104.05 | 3.67 | 96 | 48.39 | 104.36 | 2.75 |
36 | 54.83 | 109.19 | 2.5 | 97 | 34.9 | 101.79 | 2.89 |
37 | 56.14 | 111.13 | 3.86 | 98 | 39.35 | 108.42 | 2.87 |
38 | 57.81 | 113.72 | 2.45 | 99 | 38.82 | 100.43 | 3.08 |
39 | 56.94 | 108.06 | 2.77 | 100 | 35.39 | 100.02 | 3.46 |
40 | 54.5 | 103.26 | 2.55 | 101 | 39.06 | 103.94 | 2.83 |
41 | 55.39 | 108.74 | 3.51 | 102 | 48.29 | 112.93 | 3.12 |
56.58 | 110.65 | 3.16 | 103 | 55.35 | 112.43 | 2.63 | |
43 | 57.23 | 111.33 | 2.47 | 104 | 54.2 | 105.36 | 2.75 |
44 | 57.98 | 111.07 | 2.45 | 105 | 54.76 | 107.05 | 2.24 |
45 | 61.01 | 102.47 | 2.43 | 106 | 56.16 | 109.54 | 2.21 |
46 | 63.33 | 104.92 | 3.2 | 107 | 56.49 | 108.36 | 3.12 |
47 | 62.96 | 104.50 | 2.3 | 108 | 56.46 | 112.56 | 2.03 |
48 | 59.54 | 114.78 | 2.51 | 109 | 55.57 | 107.01 | 2.06 |
49 | 58.35 | 114.00 | 3.16 | 110 | 14.25 | 19.15 | |
50 | 58.28 | 113.90 | 3.14 | 111 | 31.84 | 109.36 | 2.68 |
51 | 57.73 | 113.11 | 3.71 | 112 | 49.02 | 109.29 | 2.26 |
52 | 57.22 | 111.43 | 3.26 | 113 | 52.87 | 104.29 | 2.61 |
53 | 56.72 | 108.91 | 3.27 | 114 | 51.85 | 115.02 | 2.68 |
54 | 57.29 | 112.85 | 2.23 | 115 | 55.31 | 104.21 | 3.04 |
55 | 57.11 | 112.29 | 2.75 | 116 | 56.39 | 109.77 | 3.08 |
56 | 57.03 | 112.55 | 2.3 | 117 | 57.16 | 110.71 | 2.96 |
57 | 57.34 | 111.81 | 2.48 | 118 | 55.38 | 108.27 | 2.5 |
58 | 57.21 | 110.70 | 2.64 | 119 | 54.89 | 108.59 | 2.27 |
59 | 45.55 | 106.35 | 2.46 | 120 | 56.18 | 109.92 | 2.25 |
60 | 31.96 | 100.57 | 2.81 | 121 | 59.85 | 101.91 | 2.43 |
61 | 20.14 | 57.84 | 2.68 | 122 | 60.41 | 114.01 | 2.1 |
123 | 50.12 | 106.98 | 3.09 |
Từ số
liệu bảng trên ta có biểu đồ
thể
hiện chỉ số
IRI trên từng đoạn
tuyến như Hình 3.7:

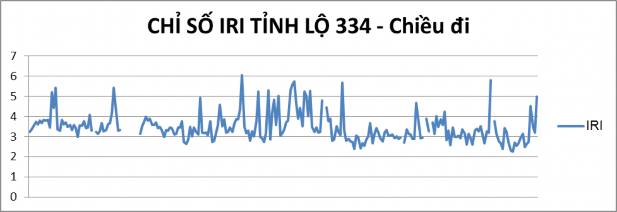

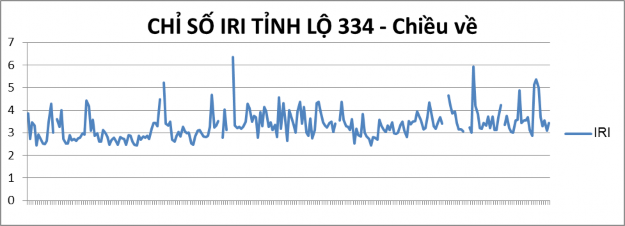

Hình 3.7. Biểu đồ chỉ số IRI tại tuyến đường Tỉnh lộ 334 – huyện Vân Đồn
Đánh giá chất lượng tuyến đường tỉnh lộ 334 – huyện Vân Đồn:
Đoạn tuyến tỉnh lộ 334 – Vân Đồn có chỉ số IRI trung bình theo chiều đi là 3,465 và chiều về là 3,326. Nhận xét: Chỉ số IRI = 3,465 và IRI = 3,326 nằm trong ngưỡng cho phép theo TCVN 8865 : 2011 bảng 3 là 3 ≤ IRI <5. Do đoạn
tuyến này hiện đang được tận dụng làm đường công vụ vận chuyển vật liệu
đến các dự
án đang xây dựng trên huyện như
Cảng Hàng Không Vân Đồn,
Casino Vân Đồn,… cho nên hiện đã và đang xuất hiện nhiều hư hỏng bề mặt đường như ổ gà, ổ voi, lún mặt đường…
Đoạn tuyển đường xuống Cảng (Hình 3.8): Có chỉ số IRI trung bình là
3,668. Nhận xét: Chỉ số IRI = 3,668 nằm trong ngưỡng cho phép theo TCVN
8865 : 2011 bảng 3 là 3 ≤ IRI <5. Đoạn tuyến này là tuyến đường trung tâm của huyện Vân Đồn, lưu lượng xe qua lại rất lớn, thường xảy ra ách tắc, tuyến đường được thảm nhựa đã lâu chưa được bảo trì, thêm vào đó tuyến này tập trung nhiều công ty vật liệu xây dựng nên lưu lượng xe ô tô tải qua lại nơi đây cũng lớn.

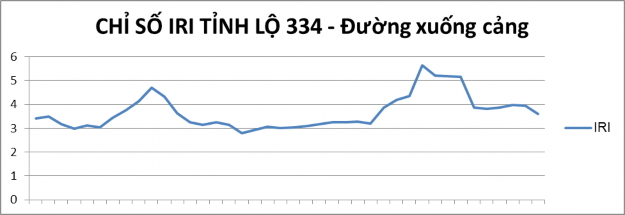

Hình 3.8. Biểu đồ IRI trên tuyến đường xuống Cảng

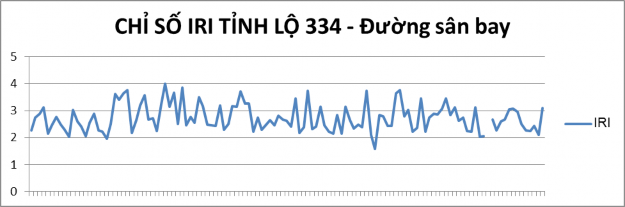

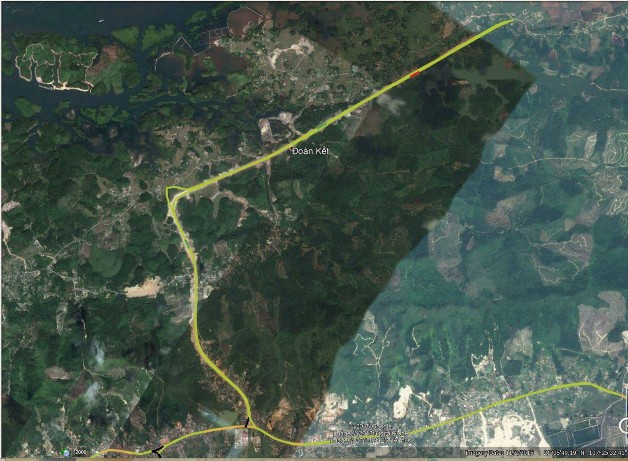

Đoạn tuyến vào đường Sân Bay (Hình 3.9): Có chỉ số IRI thấp hơn
những tuyến khác, giá trị trung bình từ 2,73 . Nhận xét: Chỉ số IRI = 2,73 nằm trong ngưỡng cho phép theo TCVN 8865 : 2011 bảng 3 là 3 ≤ IRI <5 tuyến đường này mới được xây dựng nên mặt đường êm và bằng phẳng, thi thoảng xuất hiện ổ gà và lún vệt bánh xe do đây là đường công vụ vận chuyển đất và vật liệu vào Cảng Hàng Không.
Hình 3.9. Biểu đồ IRI trên tuyến đường vào Cảng Hàng Không
d, Kết luận
Nhìn chung chỉ số IRI trên toàn bộ tuyến đường tỉnh lộ 334 – huyện Vân Đồn (bao gồm đường xuống cảng và đường vào sân bay) nằm trong ngưỡng cho
