DANH MỤC VÀ PHÂN BỔ THỜI LƯỢNG CHO CÁC CHƯƠNG/BÀI‌



Số TT


Tên các bài trong mô đun

Thời gian (giờ)

Tổng số

Lý thuyết

Thực hành, thí nghiệm,

thảo luận, bài tập

Kiểm Tra

1

Bài 1: Sửa chữa và bảo dưỡng hệ thống cung cấp điện

20

3

16

1


1. Máy phát điện xoay chiều

1.1. Nhiệm vụ, yêu cầu, phân loại của máy phát điện xoay chiều.

0.5

0.5




1.2. Cấu tạo và hoạt động của

máy phát điện xoay chiều.

0.5

0.5




1.3. Hiện tượng, nguyên nhân hư hỏng máy phát điện xoay chiều .

0.5

0.5




1.4. Quy trình kiểm tra và sửa chữa máy phát điện xoay chiều.

7


6



2. Bộ điều chỉnh điện

2.1. Nhiệm vụ, yêu cầu, phân loại của bộ điều chỉnh điện.

0.5

0.5




2.2. Cấu tạo và hoạt động của bộ điều chỉnh điện.

0.5

0.5




2.3. Hiện tượng, nguyên nhân hư hỏng bộ điều chỉnh điện.

0.5

0.5




2.4. Quy trình kiểm tra và sửa

chữa bộ điều chỉnh điện.

10


5

1

2

Bài 2: Sửa chữa và bảo dưỡng nâng hạ cửa kính

20

3

16

1


1. Nhiệm vụ, yêu cầu của nâng

hạ cửa kính

0.5

0.5




2. Cấu tạo và nguyên tắc hoạt động của nâng hạ cửa kính

3.5

0.5

3



3. Hiện tượng, nguyên nhân hư hỏng của nâng hạ cửa kính

4

1

3



4. Quy trình kiểm tra và sửa chữa nâng hạ cửa kính

12

1

5

1

3

Bài 3:Sửa chữa và bảo dưỡng

hệ thống chiếu sáng

20

3

16

1


1. Nhiệm vụ, yêu cầu, phân loại của hệ thống chiếu sáng.

0.5

0.5




2. Sơ đồ cấu tạo và hoạt động của

hệ thống chiếu sáng.

3.5

0.5

3


Có thể bạn quan tâm!

Xem toàn bộ 93 trang tài liệu này.

3. Hiện tượng, nguyên nhân hư hỏng hệ thống chiếu sáng ô tô.

4

1

3



4. Quy trình kiểm tra và sửa chữa

hệ thống chiếu sáng ô tô.

12

1

5

1

4

Bài 4:Sửa chữa và bảo dưỡng

hệ thống tín hiệu

20

3

16

1


1. Nhiệm vụ, yêu cầu của hệ

thống tín hiệu (còi, đèn báo rẽ)

0.5

0.5




2. Sơ đồ cấu tạo và nguyên tắc hoạt động của hệ thống tín hiệu

(còi, đèn báo rẽ)

3.5

0.5

3



3. Hiện tượng, nguyên nhân hư hỏng hệ thống tín hiệu (còi, đèn báo rẽ) ô tô.

4

1

3



4. Quy trình kiểm tra và sửa chữa

hệ thống hệ thống tín hiệu.

12

1

5

1

5

Bài 5:Sửa chữa và bảo dưỡng

bộ gạt mưa phun nước

20

3

16

1


1. Nhiệm vụ, yêu cầu của bộ gạt

mưa phun nước.

0.5

0.5




2. Cấu tạo và hoạt động của bộ gạt mưa phun nước.

3.5

0.5

2



3. Hiện tượng, nguyên nhân hư

hỏng bộ gạt mưa phun nước.

4

1

2



4. Quy trình kiểm tra và sửa chữa bộ gạt mưa phun nước.

12

1

2

1

6

Bài tập hoặc thực hành tại xưởng

hoặc thực thực tế tại doanh nghiệp

30


30


7

Kiểm tra kết thúc môn



5



Cộng:

135

15

110

5


MÃ MÔN

HỌC/MÔ ĐUN

Bài 1: Sửa chữa và bảo dưỡng hệ thống cung cấp điện

Thời gian (giờ)

LT

TH

BT

KT

TS

3

16


1

20

Mục tiêu:

Sau khi học xong chương này, học sinh sinh viên có khả năng:

- Phát biểu đúng yêu cầu, nhiệm vụ của máy phát điện xoay chiều, bộ điều chỉnh điện trên ô tô.

- Giải thích được cấu tạo và nguyên tắc hoạt động của máy phát điện xoay chiều, bộ điều chỉnh điện trên ô tô.

- Tháo lắp, nhận dạng và kiểm tra, bảo dưỡng được máy phát điện xoay chiều, bộ điều chỉnh điện trên ô tô đúng yêu cầu kỹ thuật.

- Học tập nghiêm túc, chấp hành tốt nội quy, quy định tại xưởng thực hành, đảm bảo an toàn cho người, trang thiết bị và vệ sinh công nghiệp

Các vấn đề chính sẽ được đề cập

- Mục 1.Nhiệm vụ, yêu cầu, phân loại của máy phát điện xoay chiều trên ô tô.

- Mục 2.Sơ đồ cấu tạo và nguyên lý hoạt động của máy phát điện xoay chiều trên ô tô.

- Mục 3. Cấu tạo và nguyên lý làm việc của bộ điều chỉnh điện áp.

- Mục 4. Hiện tượng, nguyên nhân và biện pháp khắc phục hư hỏng của máy phát điện xoay chiều trên ô tô.

- Mục 5. Quy trình kiểm tra và khắc phục hư hỏng của máy phát điện xoay chiều và bộ điều chỉnh điện áp trên ô tô.


Bài 1: Sửa chữa và bảo dưỡng hệ thống cung cấp điện‌

A. NỘI DUNG.‌

1. Máy phát điện xoay chiều‌

1.1. Nhiệm vụ, yêu cầu, phân loại của máy phát điện xoay chiều. 1.1.1.Nhiệm vụ:‌

Xe được trang bị rất nhiều thiết bị điện để lái xe được an toàn và thuận tiện. Xe cần sử dụng điện không chỉ khi đang chạy mà cả khi dừng.

Vì vậy, xe có ắc qui để cung cấp điện và hệ thống nạp để tạo ra nguồn cung cấp điện khi động cơ đang nổ máy. Hệ thống nạp cung cấp điện cho tất cả các thiết bị điện và để nạp điện cho ắc qui.

Hình 1 1 Hệ thống cung cấp điện lắp trên ô tô 1 1 2 Yêu cầu Chế độ làm 1

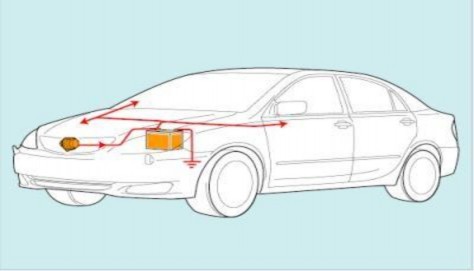

Hình 1.1. Hệ thống cung cấp điện lắp trên ô tô

1.1.2.Yêu cầu:

Chế độ làm việc luôn thay đổi của ô tô có ảnh hưởng đến chế độ làm việc của hệ thống cung cấp điện, do đó xuất phát từ điều kiện phải luôn luôn đảm bảo cho các phụ tải làm việc bình thường nên cần phải có những yêu cầu cho hệ thống nạp như sau:

- Đảm bảo độ tin cậy đối đa của hệ điều chỉnh tự động trong mọi điều kiện sử dụng của ô tô.

- Đảm bảo các đặc tính công tác của hệ điều chỉnh tự động có chất lượng cao và ổn định trong khoảng thay đổi tốc độ và tải của máy phát điện.

- Đảm bảo nạp tốt cho accu và đảm bảo khởi động động cơ ô tô dễ dàng

với độ tin cậy cao.


- Ít chăm sóc, bảo dưỡng kỹ thuật.

- Có trọng lượng và kích thước nhỏ.

- Có độ bền cơ khí cao, chịu rung xóc tốt.

- Đảm bảo thời hạn sử dụng lâu dài.

1.1.3.Phân loại:


Máy phát xoay chiều có các dạng sau:

- Loại kích từ bằng nam châm vĩnh cửu:

+ Rotor là một nam châm vĩnh cửu, loại này đơn giản dễ chế tạo nhưng công suất nhỏ, chỉ dùng trên xe gắn máy và động cơ cỡ nhỏ.

- Loại kích từ bằng nam châm điện, bao gồm hai loại sau:

+ Loại có vòng tiếp điện

+ Loại không có vòng tiếp điện

1.2. Cấu tạo và nguyên lý hoạt độngmMáy phát điện xoay chiều

1.2.1. Cấu tạo


Hình 1 2 Cấu tạo máy phát điện thực tế Hình 1 3 Chi tiết tháo rời của máy 2

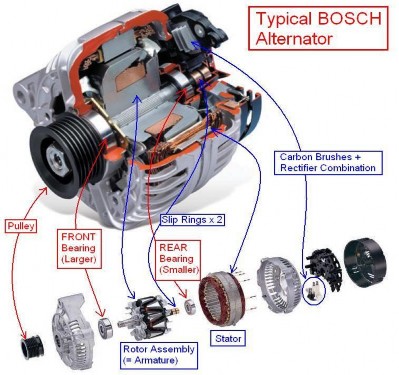

Hình 1.2. Cấu tạo máy phát điện thực tế

Hình 1 3 Chi tiết tháo rời của máy phát điện a Vỏ Để bảo vệ máy phát khỏi 3

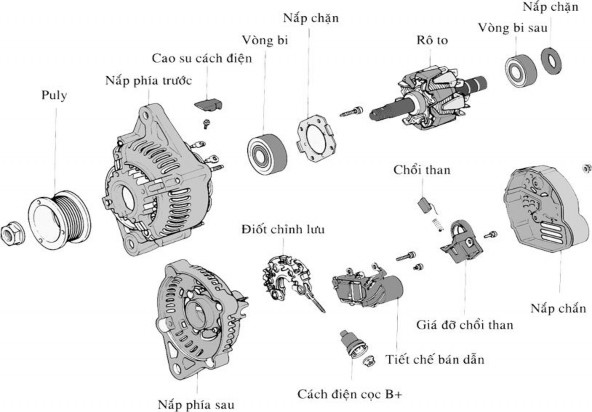

Hình 1.3 : Chi tiết tháo rời của máy phát điện

a/ Vỏ : Để bảo vệ máy phát khỏi bị những vật bên ngoài rơi vào làm hư hỏng dây quấn, nó còn làm giá đỡ cho các đầu trục roto, đồng thời cũng để bắt máy phát điện vào ôtô. Nắp thường được chế tạo bằng thép, gang hoặc nhôm.

Hình 1 4 Nắp máy của máy phát điện xoay chiều b Rôto phần quay Rôto được 4

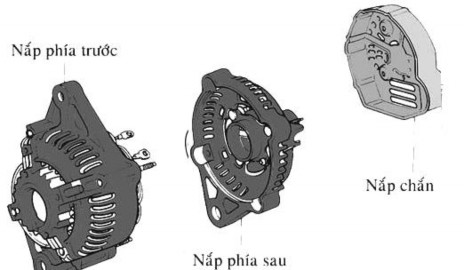

Hình 1.4: Nắp máy của máy phát điện xoay chiều

b/ Rôto : (phần quay)

Rôto được chế tạo thành hai nửa. Mỗi nửa có các cực làm bằng thép non (thông thường 6 cực từ), bên trong có cuộn dây kích từ dòng điện kích từ được đưa vào cuộn kích từ trên Roto. Hai đầu dây của cuộn kích từ nối với hai vòng tiếp điện bằng đồng đặt trên trục roto nhưng cách điện với trục roto. Các chổi than lắp trong giá đỡ và áp sát các vòng đó. Khi ta bật công tắc máy, điện ắc quy

vào kích từ cuộn cảm các vấu cực roto trở thành nam châm điện các từ cực bắc nam xen kẽ nhau.

Hình 1 5 Cấu tạo roto Hình 1 6 Nguyên lý hoạt động của rô to c Stato Stato được 5

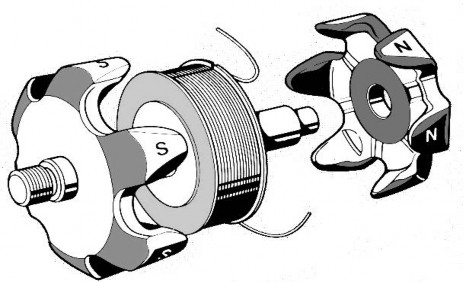

Hình 1.5 : Cấu tạo roto.


Hình 1 6 Nguyên lý hoạt động của rô to c Stato Stato được ghép bằng những lá 6

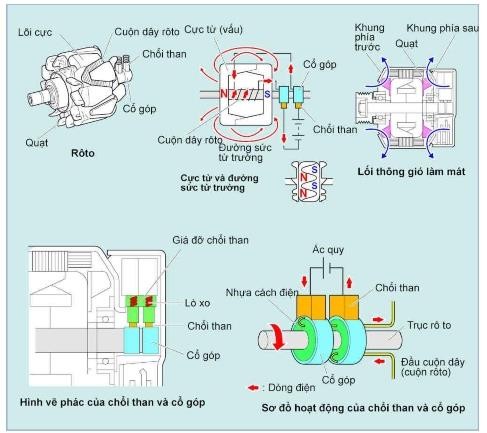

Hình 1.6 :Nguyên lý hoạt động của rô to

c/ Stato :

Stato được ghép bằng những lá thép kĩ thuật điện, cách điện với nhau bởi một lớp sơn mỏng để giảm thiểu dòng điện xoáy (dòng Fucô) làm nóng máy phát trong quá trình làm việc. Mặt trong của stato có các rãnh để đặt các cuộn dây phần ứng. Các cuộn dây phần ứng được chia thành ba nhóm dây quấn lần

lươt xen kẽ nhau để tạo thành 3 pha (mỗi pha có 6 cuộn dây mắc nối tiếp). Các cuộn dây phần ứng được đấu theo hình sao hoặc hình tam giác



Hình 1 7 Cấu tạo Stato Hình 1 8 Các kiểu đấu dây Stato trong máy phát điện xoay 7Hình 1 7 Cấu tạo Stato Hình 1 8 Các kiểu đấu dây Stato trong máy phát điện xoay 8

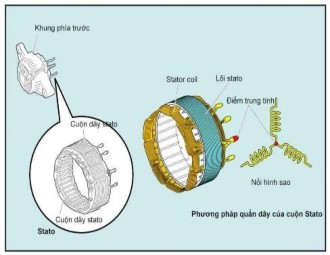

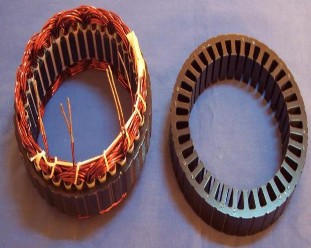

Hình 1.7: Cấu tạo Stato


Hình 1 8 Các kiểu đấu dây Stato trong máy phát điện xoay chiều a Đấu hình sao b 9

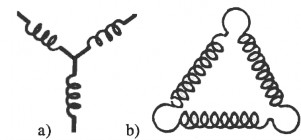

Hình 1.8: Các kiểu đấu dây Stato trong máy phát điện xoay chiều

a- Đấu hình sao b- Đấu tam giác


d/ Bộ chỉnh lưu:


Hình 1 9 Bộ chỉnh lưu trong thực tế 10Hình 1 9 Bộ chỉnh lưu trong thực tế 11

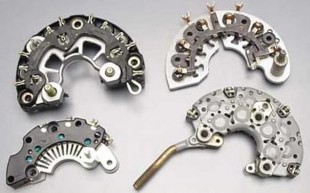

Hình 1.9: Bộ chỉnh lưu trong thực tế
