- Mức 1: Quản lý giỏ hàng

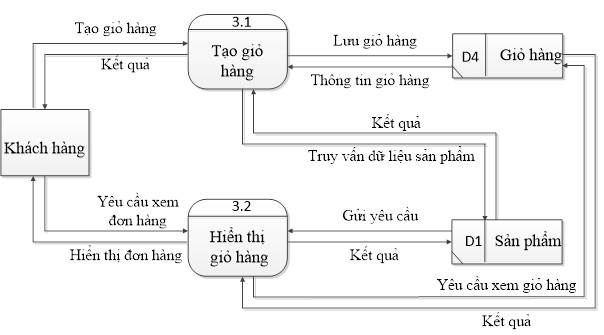

Hình 2.6. Biểu đồ phân rã mức 1 quản lý giỏ hàng
- Mức 1: Quản lý tin tức

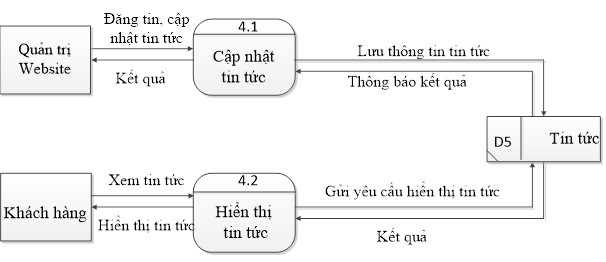

Hình 2.7. Biểu đồ phân rã mức 1 quản lý tin tức
Có thể bạn quan tâm!
-
Mô Hình Nhà Tích Hợp Mạng Giá Trị (Value Net Intergrator). -
Nhận Xét Về Các Website Kinh Doanh Màn Rèm Cửa Ở Việt Nam. -
Chức Năng Hiển Thị Tất Cả Đơn Hàng -
Giới Thiệu Kĩ Thuật Xây Dựng Website Theo Mô Hình 3 Lớp (Layer). -
Một Số Công Cụ Hỗ Trợ Thiết Kế Giao Diện. -
Trang Cập Nhật Banner Quảng Cáo.
Xem toàn bộ 97 trang tài liệu này.
- Mức 1: Quản lý liên hệ

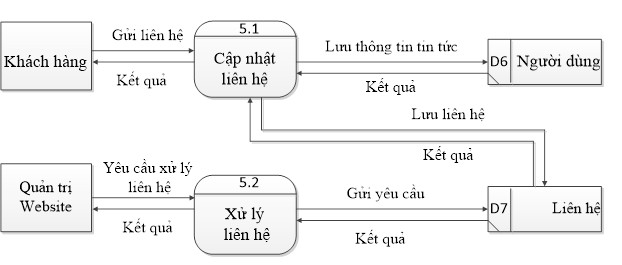

Hình 2.8. Biểu đồ phân rã mức 1 quản lý liên hệ

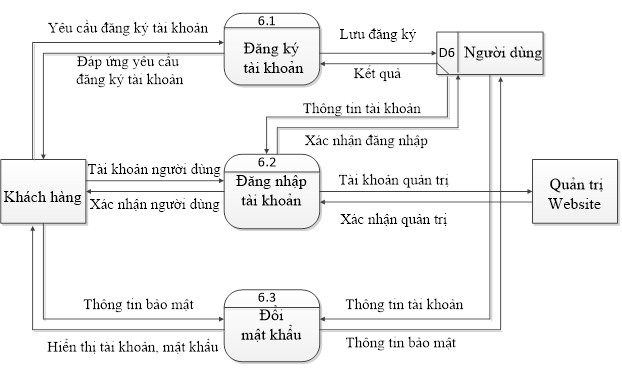

- Mức 1: Quản lý người dùng
Hình 2.9. Biểu đồ phân rã mức 1 quản lý người dùng
- Mức 1: Quản lý banner
Quản lý banner website
Kết quả
7.1
Quản lý
banner website
Lưu yêu cầu
D8
Kết quả
Quản lý banner7.2
Lưu yêu cầu
Quản trị Website
quảng cáo
Kết quả
Quản lý banner quảng cáo
Kết quả
Banner website
D9
Banner quảng cáo
Hình 2.10. Biểu đồ phân rã mức 1 quản lý banner
- Mức 1: Thống kê

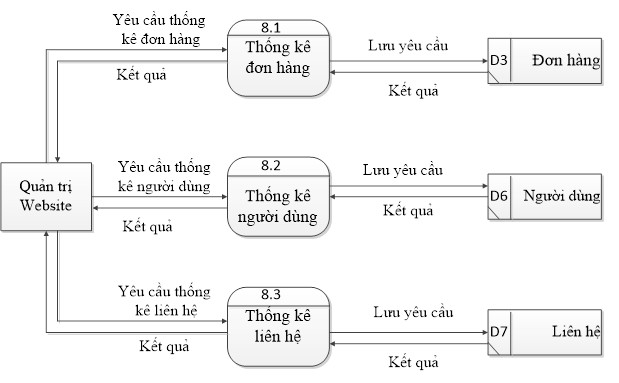

Hình 2.11. Biểu đồ phân rã mức 1 thống kê
2.2.3. Mô hình hóa dữ liệu.
1
Chứa
n
1
Thuộc n n
n
Chọn
n
1 Có n
1
Có
1 Có n
n
1
Thuộc
DanhMucSanPham
IDDanhMucSanPham
TenDanhMucSanPham
SanPham
IDSanPham
IDDanhMucSanPham TenSanPham DuLieuHinhSanPham MoTaSanPham GiaSanPham
ChiTietDonHang
IDChiTietDonHangIDDonHang IDSanPham SoLuongSanPham
GioHang
IDGioHangCartGUID SoLuong IDSanPham NgayTaoGioHang
DonHang
IDDonHangIDGiaoDich IDNguoiDung IDTinhTrangDonHang NgayTaoDonHang NgayXuLyDonHang TrackingNumber
TinhTrangDonHang
IDTinhTrangDonHang
TenTinhTrangDonHang
NguoiDung
IDNguoiDungIDKieuNguoiDung HoTen TenDangNhap DiaChi MatKhauCap2 MatKhau SoDienThoai SoFax
Email MaDienThoai
KieuNguoiDung
IDKieuNguoiDung
TenKieuNguoidung
TinTuc
IDTinTucTenTinTuc MoTaTinTuc NgayDang DulieuhinhTinTuc
Banner
IDBannerTenBanner HinhBanner TinhTrang NgayKichHoat
BannerQC
IDBannerBanner TenKhachHang DiaChi
ViTri SoTien LIink TinhTrang
NgayKichHoat
2.2.3.1. Biểu đồ thực thể quan hệ (ERD).
LienHe
IDHoTenHoTen DiaChi SoDienThoai Email NoiDung
LienKet
IDLienKetTenWeb GiaTri
Hình 2.12.Biểu đồ thực thể quan hệ (ERD)
DanhMucSanPham
1
n
SanPham
1
n
ChiTietDonHang
IDDanhMucSanPham
TenDanhMucSanPham
IDSanPhamIDDanhMucSanPham TenSanPham DuLieuHinhSanPham MoTaSanPham GiaSanPham
IDChiTietDonHangIDDonHang IDSanPham SoLuongSanPham
n
GioHang
n
n
IDGioHangCartGUID SoLuong IDSanPham NgayTaoGioHang
DonHang
1
TinhTrangDonHang
1
n
IDDonHangIDGiaoDich IDNguoiDung IDTinhTrangDonHang NgayTaoDonHang NgayXuLyDonHang TrackingNumber
IDTinhTrangDonHang
TenTinhTrangDonHang
NguoiDung
1
n
IDNguoiDungIDKieuNguoiDung HoTen TenDangNhap DiaChi MatKhauCap2 MatKhau SoDienThoai SoFax
Email MaDienThoai
n
1
KieuNguoiDung
IDKieuNguoiDung
TenKieuNguoidung
TinTuc
IDTinTucTenTinTuc MoTaTinTuc NgayDang DulieuhinhTinTuc
Banner
IDBannerTenBanner HinhBanner TinhTrang NgayKichHoat
BannerQC
IDBannerBanner TenKhachHang DiaChi
ViTri SoTien LIink TinhTrang
NgayKichHoat
2.2.3.2. Mô hình dữ liệu quan hệ (RDM).
LienHe
IDHoTenHoTen DiaChi SoDienThoai Email NoiDung
LienKet
IDLienKetTenWeb GiaTri
Hình 2.13. Mô hình dữ liệu quan hệ (RDM)
2.3. Thiết kế cơ sở dữ liệu.
2.3.1. Các bảng dữ liệu.
- BảngSanPham
Bảng SanPham là bảng đầu tiên mà chúng ta tạo ra bởi vì hệ thống sẽ tập trung vào việc hiển thị và bán các sản phẩm cá nhân từ Công ty.
Bảng 2.24. Bảng SanPham
- Bảng DanhMucSanPham

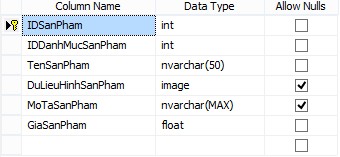

Bảng này dung để chứa thông tin về danh mục sản phẩm bằng cách quản lý ID của từng sản phẩm.
Bảng 2.25. Bảng DanhMucSanPham
- Bảng DonHang
Bảng này là một trong những phần chính của cơ sở dữ liệu. Nó chứa tất cả các thông tin về các bản ghi một khách hàng dự định mua hàng.
Bảng 2.26. Bảng DonHang
- Bảng TinhTrangDonHang

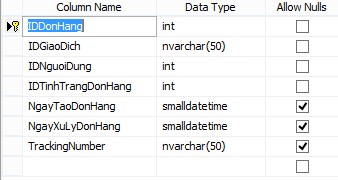

Bảng TinhTrangDonHang cung cấp các tên trạng thái kết hợp với đơn hàng được đặt trong hệ thống.
Bảng 2.27. Bảng TinhTrangDonHang
- Bảng NguoiDung
Bảng NguoiDung có tất cả các thông tin liên quan đến những người dùng sẽ tương tác trong hệ thống. Những người sử dụng sẽ bao gồm từ quản trị viên cho đến khách hàng. Tất cả các thông tin này sẽ được chứa trong một bảng duy nhất.
Bảng 2.28. Bảng NguoiDung
- Bảng KieuNguoiDung

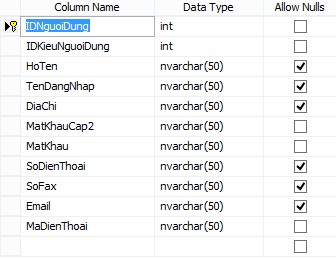

Bảng KieuNguoiDung sẽ là một bảng tra cứu ngắn gọn để xác định các vai trò khác nhau của người sử dụng nhằm để cung cấp quyền sử dụng hệ thống.
Bảng 2.29. Bảng KieuNguoiDung
- Bảng GioHang
Bảng này lưu tất cả các thông tin từ khi khách hàng đang xem qua các sản phẩm và sau đó chọn một sản phẩm cụ thể trước khi quyết định mua hàng.
Bảng 2.30. BảngGioHang
- Bảng TinTuc

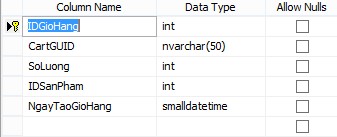

Bảng này có chức năng lưu tin tức thông tin về hướng dẫn, tư vấn cách chọn màn rèm cửa phù hợp với ngôi nhà của bạn và thông tin giải trí nhằm làm cho nội dung Website thêm phong phú và đa dạng hơn.
Bảng 2.31. BảngTinTuc
- Bảng LuotTruyCap
Bảng này chứa một trường LuotTruyCap dùng để lưu số người đã từng truy cập vào website của công ty.
Bảng 2.32. Bảng LuotTruyCap
- Bảng Lienket
Bảng này dùng để lưu lại thông tin các website có liên kết với website của công ty.
Bảng 2.33. Bảng LienKet
- Bảng LienHe

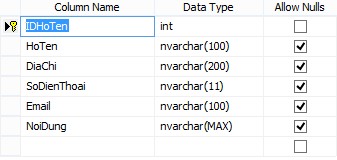

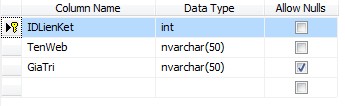

Bảng này dùng để lưu thông tin,ý kiến của khách hàng đến công ty.
Bảng 2.34. Bảng LienHe
