Chức Năng Hiển Thị Tất Cả Đơn Hàng


Chức năng sửa tin tức:

Bảng 2.7. Chức năng sửa tin tức


Mô tả

Sửa thông tin một tin tức.

Đầu vào

Chọn tin tức cần sửa.

Quá trình xử lý

Kiểm tra dữ liệu.

Kết nối đến CSDL để cập nhật thông tin.

Đầu ra

Hiển thị thông tin mới.

Có thể bạn quan tâm!

Xem toàn bộ 97 trang tài liệu này.

Chức năng hiển thị tất cả đơn hàng:

Bảng 2.8. Chức năng hiển thị tất cả đơn hàng


Mô tả

Liệt kê danh sách các đơn đặt hàng khách hàng đã đặt.

Đầu vào

Thông tin đơn hàng, đơn hàng sau khi xử lý xong.

Quá trình xử lý

Kết nối đến CSDL.

Đầu ra

Hiển thị thông tin đơn hàng.

Chức năng thống kê tất cả liên hệ:

Bảng 2.9. Chức năng thống kê tất cả liên hệ


Mô tả

Liệt kê danh sách các khách hàng đã gửi liên hệ đến hệ

thống.


Đầu vào

Họ tên Địa chỉ Email

Số điện thoại

Nội dung

Quá trình xử lý

Kết nối đến CSDL.

Đầu ra

Hiển thị danh sách liên hệ

Chức năng thống kê tất cả người dùng:

Bảng 2.10. Chức năng thống kê tất cả người dùng


Mô tả

Liệt kê danh sách người dùng (đăng kí tài khoản).


Đầu vào

Họ tên

Tên đăng nhập Địa chỉ

Mật khẩu

Số điện thoại



Số fax Email

Mã điện thoại

Quá trình xử lý

Kết nối đến CSDL.

Đầu ra

Hiển thị danh sách người dùng.

Chức năng cập nhật banner quảng cáo.

Bảng 2.11. Chức năng cập nhật banner quảng cáo


Mô tả

Cập nhật banner của các doanh nghiệp khác đăng ký quảng

cáo trên Website.


Đầu vào

Tên khách hàng Địa chỉ

Vị trí Liên kết Số tiền

Banner QC

Quá trình xử lý

Kết nối đến CSDL.

Đầu ra

Hiển thị banner quảng cáo.

2.1.3.2. Các chức năng đối với phân hệ khách hàng

Chức năng hiển thị danh mục sản phẩm:

Bảng 2.12. Chức năng hiển thị danh mục sản phẩm


Mô tả

Hiển thị sản phẩm theo từng danh mục sản phẩm.

Đầu vào

Đường link danh mục sản phẩm.

Quá trình xử lý

Lấy tất cả danh mục sản phẩm có trong CSDL.

Đầu ra

Hiển thị danh mục sản phẩm, và sản phẩm theo danh mục.

Chức năng chi tiết sản phẩm:

Bảng 2.13. Chức năng chi tiết sản phẩm


Mô tả

Hiển thị chi tiết sản phẩm.

Đầu vào

Đường link sản phẩm.

Quá trình xử lý

Truy xuất vào CSDL để lấy thông tin chi tiết của sản phẩm.

Đầu ra

Hiển thị thông tin chi tiết của sản phẩm.


Chức năng tìm kiếm sản phẩm:

Bảng 2.14. Chức năng tìm kiếm thông tin sản phẩm


Mô tả

Chức năng tìm kiếm sản phẩm theo từ khóa được nhập vào.

Đầu vào

Tên sản phẩm, danh mục sản phẩm,giá sản phẩm.


Quá trình xử lý

Kiểm tra sự tương thích của dữ liệu nhập vào. Kết nối đến CSDL.

Tìm kiếm thông tin theo yêu cầu.

Đầu ra

Hiển thị kết quả hoặc thông báo.

Chức năng hiển thị tất cả tin tức:

Bảng 2.15. Chức năng hiển thi tất cả tin tức


Mô tả

Hiển thị tin tức

Đầu vào

Đường link tin tức.

Quá trình xử lý

Truy xuất vào CSDL để lấy thông tin.

Đầu ra

Hiển thị thông tin về tin tức.

Chức năng hiển thị chi tiết tin tức:

Bảng 2.16. Chức năng hiển thị chi tiết tin tức


Mô tả

Hiển thị chi tiết tin tức.

Đầu vào

Đường link tin tức.

Quá trình xử lý

Truy xuất vào CSDL để lấy thông tin chi tiết của tin tức.

Đầu ra

Hiển thị thông tin chi tiết của tin tức.

Chức năng đăng ký thành viên:

Bảng 2.17. Chức năng đăng kí thành viên


Mô tả

Đăng ký thành viên.


Đầu vào

Họ và tên.

Tên đăng nhập. Địa chỉ.

Mã điện thoại. Mật khẩu.

Mật khẩu cấp 2. Nhập lại mật khẩu. Email.

Số điện thoại.



Số fax.

Mã bảo vệ.

Quá trình xử lý

Kiểm tra tính hợp lệ của form.

Kết nối đến CSDL.

Đầu ra

Thông báo đăng ký thành công hay chưa.

Chức năng đăng nhập hệ thống:

Bảng 2.18. Chức năng đăng nhập hệ thống


Mô tả

Đăng nhập khi đã có tài khoản.

Đầu vào

Tên đăng nhập.

Mật khẩu.


Quá trình xử lý

Kết nối đến CSDL so sánh thông tin đăng nhập đúng hay không?

Tạo phiên truy cập cho người dùng truy cập.

Đầu ra

Thông báo kết quả.

Chức năng đổi mật khẩu người dùng:

Bảng 2.19. Chức năng đổi mật khẩu


Mô tả

Đổi mật khẩu người dùng.

Đầu vào

Thông tin đổi mật khẩu Tên đăng nhập.

Mật khẩu cũ.

Mật khẩu mới.

Mã bảo vệ.

Quá trình xử lý

Kết nối CSDL, so sánh thông tin đăng nhập có đúng không.

Đầu ra

Thông báo mật khẩu đã đổi thành công

Chức năng giỏ hàng:

Bảng 2.20. Chức năng giỏ hàng


Mô tả

Mô phỏng giỏ hàng thực tế dùng để chứa các mặt hàng

khách hàng đã chọn.

Đầu vào

Sản phẩm khách hàng đã đưa vào giỏ hàng và đặt mua.

Quá trình xử lý

Kiểm tra sản phẩm có trong giỏ hàng.

Đầu ra

Các sản phẩm khách hàng đã chọn mua và tổng số tiền phải

thanh toán.


Chức năng tạo đơn hàng:

Bảng 2.21. Chức năng tạo đơn hàng


Mô tả

Sau khi khách hàng chọn sản phẩm, đưa vào giỏ hàng và

đặt mua.

Đầu vào

Thông tin các sản phẩm khách hàng đã chọn trong giỏ

hàng.

Quá trình xử lý

Kiểm tra tính hợp lệ của đơn hàng.

Lưu thông tin đơn hàng vào CSDL nếu tạo thành công.

Đầu ra

Thông báo đã tạo đơn hàng thành công hay chưa.

Chức năng hiển thị số lượng truy cập:

Bảng 2.22. Chức năng hiển thị số lượng truy cập


Mô tả

Hiển thị số người truy cập vào website.

Đầu vào

Người dùng truy cập vào website.

Quá trình xử lý

Đếm số lượt truy cập.

Đầu ra

Hiển thị tống số lượt truy cập vào website.

Chức năng cập nhật banner chính:

Bảng 2.23. Chức năng cập nhật banner chính


Mô tả

Cập nhật banner chính

Đầu vào

Hình banner chính

Quá trình xử lý

Kết nối đến CSDL.

Đầu ra

Hiển thị banner chính.


2.2. Phân tích hệ thống.

2.2.1. Biểu đồ phân rã chức năng.


HỆ THỐNG WEBSITE

Quản lý sản phẩm

Quản lý đơn hàng

Quản lý giỏ hàng

Quản lý tin tức

Quản lý liên hệ

Quản lý người dùng


Quản lý banner


Thống kê

Cập nhật

danh mục sản phẩm

Tạo đơn hàng

Tạo giỏ hàng

Cập nhật tin tức

Cập nhật liên hệ

Đăng ký tài khoản

Banner Website

Thống kê đơn hàng

Cập nhật sản phẩm

Hiển thị đơn hàng

Hiển thị giỏ hàng

Hiển thị tin tức

Xử lý liên hệ

Đăng nhập tài khoản

Banner

quảng cáo

Thống kê người dùng

Tìm kiếm sản phẩm

Xử lý đơn hàng

Đổi mật khẩu

Thống kê liên hệ

Thanh toán

Hình 2.1. Biểu đồ phân rã chức năng.

2.2.2. Biểu đồ dòng dữ liệu.

2.2.2.1. Mức ngữ cảnh.


Truy cập website

Đăng nhập hệ thống

Hệ thống

Website

Thông tin website

Thông tin hệ thống Website


Khách hàng


Quản trị Website


Hình 2.2. Biểu đồ mức ngữ cảnh


1.0 Thông tin sản phẩm


D1

Sản phẩm

Quản lý Kết quả

2.2.2.2. Mức 0.


Yêu cầu xem, tìm kiếm sản phẩm

sản phẩm

Hiển thị thông tin sản phẩm theo yêu cầu tìm kiếm

Kết quả

Thông tin danh mục sản phẩm

Tạo đơn hàng

Xác nhận thông tin đơn hàng

2.0

Quản lýLưu thông tin đơn hàng

Kết quả

Cập nhật thông tin sản phẩm

đơn hàng

Kết quả

D3

Đơn hàng

Kết quả

Tạo giỏ hàng

3.0

Yêu cầu xử lý đơn hàng

Quản lý

Hiển thị giỏ hàng giỏ hàng

Lưu thông tin giỏ hàng

D4 Giỏ hàng

Kết quả

Khách hàng

Quản trị Website

Yêu cầu xem

4.0

tin tứcQuản lý

Hiển thị thông tin tin tức

tin tức

Lưu thông tin tin tức

D5

Kết quả

Đăng ký, đăng nhập,

5.0

Tin tức

Kết quả Cập nhật tin tức

đổi mật khẩu Quản lý Lưu thông tin người dùng

người dùng D6 Người dùng

Thông báo kết quả

Kết quả

Kết quả

Xác nhận tài khoản

6.0

Lưu thông tin liên hệ

Quản lý

Gửi thông tin liên hệ

D7

Liên hệ

Thông báo kết quả

liên hệ

Kết quả

Yêu cầu quản lý banner

Kết quả

Xử lý liên hệ

Kết quả

7.0

Quản lý banner

Lưu thông tin

banner website Kết quả

Lưu thông tin banner

8.0

Thống kê

Thống kê liên hệ

Kết quả


Kết quả

Yêu cầu thống kê

Thống kê người dùng

Kết quả

Thống kê đơn hàng

D2

Danh mục sản phẩm


D8

Banner Website

quảng cáo

D9

Banner quảng cáo

Kết quả

Kết quả


Hình 2.3. Biểu đồ mức 0


2.2.2.3. Biểu đồ phân rã mức 1

- Mức 1: Quản lý sản phẩm


Hình 2 4 Biểu đồ phân rã mức 1 quản lý sản phẩm Mức 1 Quản lý đơn hàng 1

Hình 2.4. Biểu đồ phân rã mức 1 quản lý sản phẩm

- Mức 1: Quản lý đơn hàng


Hình 2 5 Biểu đồ phân rã mức 1 quản lý đơn hàng 2

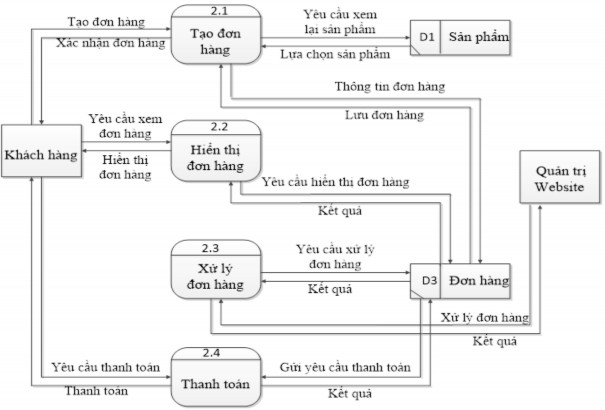

Hình 2.5. Biểu đồ phân rã mức 1 quản lý đơn hàng
