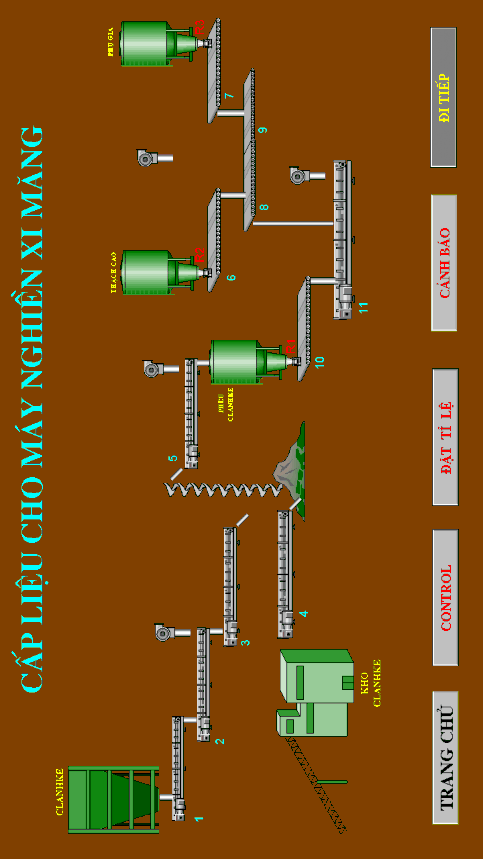

Hình 4.9.2a Màn hình giám sát công đoạn cấp liệu cho máy nghiền

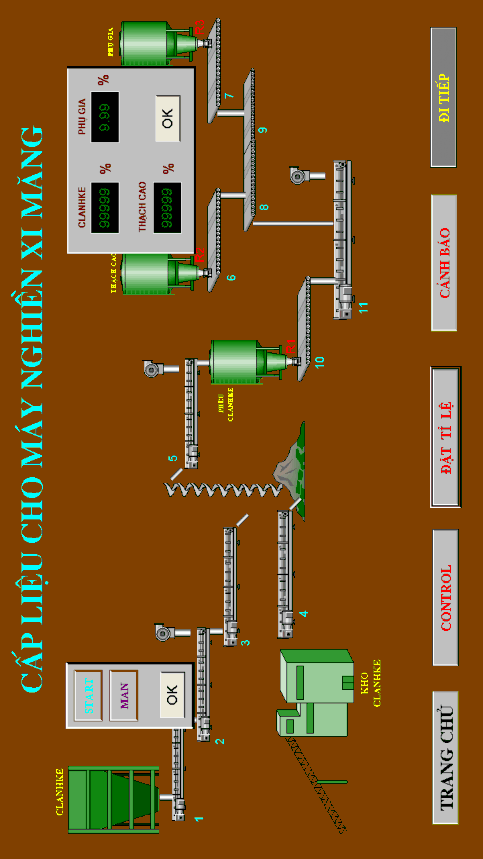

Hình 4.9.2b Màn hình giám sát công đoạn cấp liệu cho máy nghiền

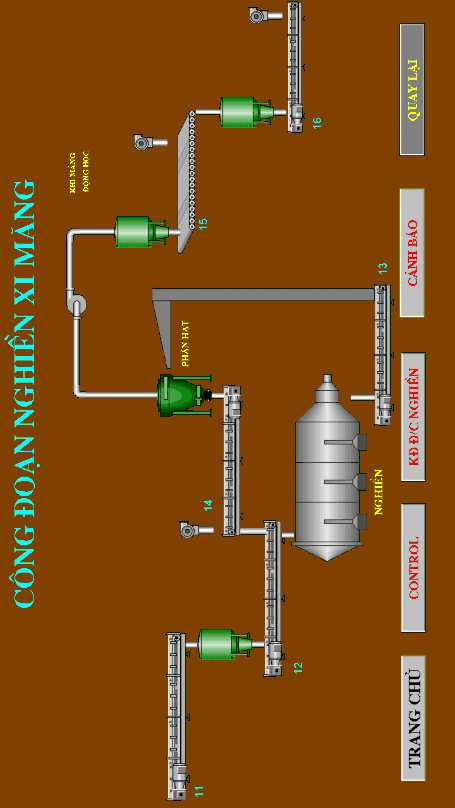

Hình 4.9.3a Màn hình giám sát công đoạn nghiền xi măng
Có thể bạn quan tâm!
-
Chương Trình Thu Thập Dữ Liệu Với Phần Mềm Step 7 -
Mô Tả Cấu Trúc Hệ Đa Người Dùng Với Một Servervà Nhiều Client, Số Lượng Client Phụ Thuộc Vào Yêu Cầu Của Hệ Thống. -
Nghiên cứu ứng dụng PLC trong công nghệ sản xuất tại nhà máy xi măng La Hiên Thái Nguyên - 8
Xem toàn bộ 81 trang tài liệu này.

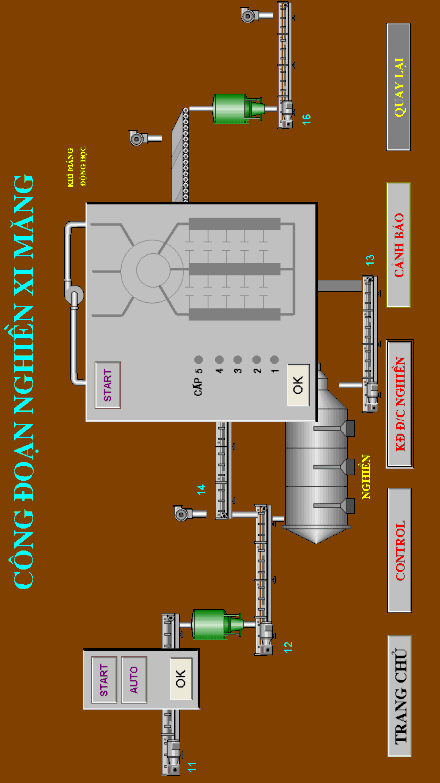

Hình 4.9.3a Màn hình giám sát công đoạn nghiền xi măng
Kết luận
Luận văn có đề cập đến việc nghiên cứu và tìm hiểu về bộ điều khiển khả trình PLC và WinCC. Để có thể ứng dụng được PLC vào trong dây truyền sản xuất thì trước hết phải tìm hiểu cặn kẽ qui trình làm việc và các yêu cầu trong dây truyền sản xuất đó. Luận văn đã nghiên cứu một cách kỹ càng công nghệ sản xuất tại nhà máy xi măng La Hiên Thái Nguyên và đã ứng dụng PLC S7 – 300 để tự động hoá dây chuyền sản xuất chính cho nhà máy. Kết quả thấy việc ứng dụng PLC trong công nghệ sản xuất là một việc làm hết sức cần thiết, nó có một ý nghĩa quan trọng đối với một nhà máy trong quá trình hội nhập. Việc sử dụng thiết bị điều khiển khả trình PLC vào công nghệ sản xuất đã làm cho năng suất lao động và chất lượng sản phẩm của nhà máy tăng cao, giá thành sản phẩm giảm, đời sống của người lao động được cải thiện.
Sau khi nghiên cứu đề tài rút ra các ý chính sau:
- Tìm hiểu công nghệ sản xuất xi măng nói chung, cơ cấu tổ chức, các qui trình công nghệ sản xuất và hệ thống tự động hoá tại nhà máy xi măng La Hiên nói riêng cho cả hệ thống lò đứng và lò quay.
-Nghiên cứu các đặc điểm chính của thiết bị khả trình PLC và đi nghiên cứu kỹ các đặc điểm cơ bản của PLC S7-300 phục vụ cho các hệ thống tự động điều khiển trong dân dụng và công nghiệp, và viết chương trinh điều khiển.
-Xây dựng thuật toán cho 2 công đoạn chính của qui trình sản xuất xi măng đó là công đoạn nạp liệu và đồng nhất nguyên liệu.
-Tìm hiểu phần mềm WinCC và xây dựng các giao diện điều khiển cho các công đoạn chính của nhà máy xi măng La Hiên.
Hướng phát triển:
-Xây dựng hệ thống điều khiển cho toàn bộ các quá trình công nghệ của nhà máy sản xuất xi măng.
-Hoàn thiện hệ thống thu thập dữ liệu trong quá trình sản xuất nhằm nâng cao khả năng tự động điều khiển vào đo lường của nhà máy.
Do điều kiện về cơ sở vật chất còn giới hạn nên luận văn chỉ dừng lại ở kết quả mô phỏng mà không thực hiện trên mô hình vật lý, tuy nhiên kết quả mô phỏng cũng cho thấy tính đúng đắn của đề tài cần nghiên cứu.
Tài liệu tham khảo
1. Nguyễn Doãn Phước, Phan Xuân Minh, Vũ Văn Hà (2002), Tự động hoá với Simatích S7 – 300, Nhà xuất bản khoa học và kỹ thuật.
2. Nguyễn Doãn Phước, Phan Xuân Minh (2001), Tự động hoá với Simatích S7 – 200, Nhà xuất bản nông nghiệp.
3. Tăng Văn Mùi (2000), Điều khiển lập trình, Nhà xuất bản thống kê.
4. Nguyễn Trọng Thuần (2003), Điều khiển logíc và ứng dụng, Nhà xuất bản thống kê.
