+ Các giá trị của quá trình có thể tự động lưu trữ trong phần bộ nhớ của hệ thống hoặc in ra dưới dạng văn bản. Điều này có nghĩa Win CC có thể tạo ra hệ thống các tài liệu lưu trữ dữ liệu quá trình điều khiển dưới dạng các bộ nhớ như: đĩa CD, đĩa mềm, đĩa cứng... hoặc có thể tự động in ấn và lưu trữ dưới dạng văn bản giúp người dùng có thể truy cập vào dữ liệu của quá trình sản xuất đã qua.

4.2.. Những đặc điểm chính của WinCC

- WinCC là một phần của thuật ngữ Tự động hóa tích hợp toàn diện TIA (Totally Intergrated Automation) của hãng Simiems, WinCC tương tích và làm việc tốt nhất với các thiết bị tự động hóa được chế tạo từ nhà sản xuất SIMIEMS. Ngoài các thiết bị tự động của các nhà sản xuất khác cũng được tích hợp trong WinCC, điều này có nghĩa Win CC có thể tương thích với các hệ thống có các thiết bị được cung cấp từ nhiều hãng khác nhau.

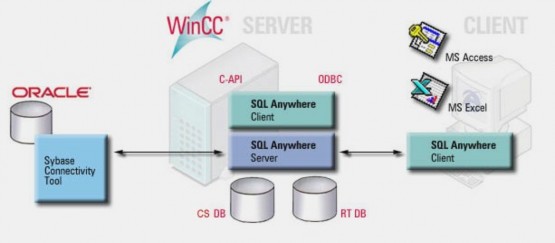

- Cơ sở dữ liệu mới: Dữ liệu của WinCC bao gồm dữ liệu quá trình được tạo bởi WinCC còn cơ sở dữ liệu kỹ thuật được tạo bởi SQL hoặc Microsoft Excel hoặc Access... Hình 4.2 mô tả khả năng kết nối dữ liệu từ các cơ sở dữ liệu được cấu trúc khác nhau như: SQL, MS acces, MS excel...

Hình 4.2. Khả năng kết nối ở Wincc

- WinCC có thể tích hợp với mọi qui mô của quá trình tự động, một loạt các cấu hình được cung cấp như: từ hệ thống một người dùng (Single - user system), hệ

thống đa người dùng (Multi client - serverr system) cho đến hệ có dự phòng, các hệ phân tán (Distributed system) với một vài server. Hình 4.3 mô tả hệ thống Win CC một người dùng.

- Hệ thống Single - user thường được dùng cho việc giám sát và điều khiển một phần của phân xưởng sản xuất, số biến quá trình cho phép của hệ thì phụ thuộc vào licence.

Hệ thống Multi - user bao gồm một server và một vài client phụ thuộc vào quy mô của hệ thống tự động hóa. Server và client được nối với nhau thông qua một mạng

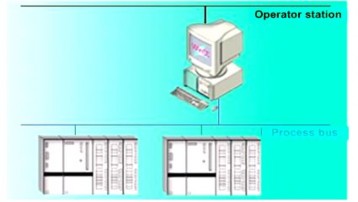

Hình 4.3. Hệ thống Single - User System

LAN theo chuẩn truyền thông TCP/IP. Một BUS quá trình (Process BUS) được dùng để nối từ server đến hệ thống tự động (Automation system - AS).

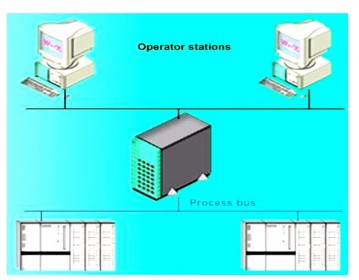

Hình 4.4 Mô tả cấu trúc hệ đa người dùng với một servervà nhiều client, số lượng client phụ thuộc vào yêu cầu của hệ thống.

Hình 4.4. Hệ thống Multi - User System

Hệ Multi client - user được thiết kế trên nguyên tắc cơ bản client- server, server sẽ đáp ứng các nhiệm vụ cơ bản sau:

+ Kết nối hệ thống tự động hóa.

+ Kết hợp giữa các client.

+ Cung cấp cho các client các biến quá trình, lưu trữ dữ liệu, thông báo, các screen và các chuẩn truyền thông.

Mỗi một server có thể cho phép kết nối tối đa với 16 client.

Cấu hình của WinCC có thể được thay đổi ở bất kỳ thời điểm nào.

Ngoài WinCC là một hệ thống giao diện Người - Máy (HMI) có khả năng tương thích mạng với công cụ Web - base, các giải pháp client như Thin - Client solution...

4.3. Các thành phần của WinCC

WinCC có cấu trúc modul hóa, một hệ thống WinCC cơ bản được chia thành 2 dạng modul là các WinCC và các WinCC add - on.

Hệ thống WinCC cơ bản được tạo bởi phần cấu trúc (Configuration Sofware) (CS) dành để thực hịên soạn thảo và phần chương trình chạy (RuntimeSofware) (RT) dành để thực hiện chạy chương trình.

Trình Runtime thực hiện các giao tiếp (Gồm giao tiếp cứng và giao tiếp mềm) giữa phòng điều hành và phân xưởng sản xuất. Chỉ khi chạy Runtime thì WinCC có thể nhận được các giá trị từ hệ thống tự động và hệ thống tự động có thể nhận được các lệnh điều khiển từ người điều hành tác động trên các Graphic của các màn hình điều khiển và giám sát của Win CC.

Ta dùng phần chương trình Configuration để tạo một dự án.Ta dùng phần chương trình Runtime để thực hịên dự án đó

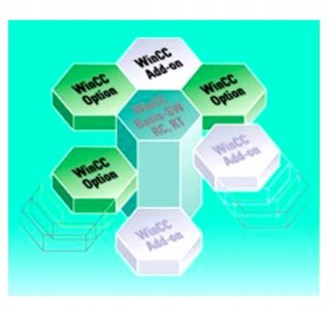

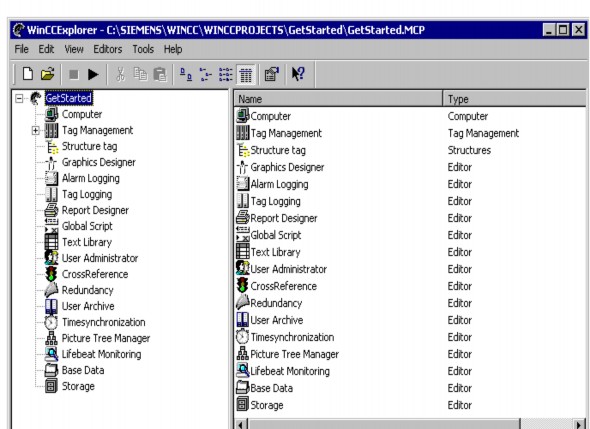

Hình 4.5. Các thành phần của win cc

Hình 4.6. Cấu trúc của win cc

4.3.1. WinCC option

Các thành phần của Win CC (Win CC option) cho phép ta mở rộng các chức năng của một hệ WinCC cơ bản. WinCC option bao gồm:

WIN CC OPTION

ỨNG DỤNG
WinCC/WebNavigator	Cho phép điều hành và giám sát quá trình thông qua đường truyền Intranet và Internet.
WinCC/Server	Cho phép một hoặc nhiều Win CC Client được kết nối với một Win CC Server.
WinCC/User archives	Cho phép tạo các lưu trữ dữ liệu riêng đã được định trước với bất kỳ cấu trúc dữ liệu nào. Các bản ghi dữ liệu có thể được thay đổi từ WinCC hoặc từ các kết nối khác của hệ thống. Đây là cách mà người điều hành có thể thực hiện ví dụ như đặt vào một kiểu dữ liệu trong WinCC, ghi dữ liệu vào phần the user archives và nếu cần có thể bỏ qua dữ liệu này trong chương trình quản lý hệ thống tự động hoá.
WinCC/Redundancy	Cho phép hoạt động với các Server dự phòng.
