Nghiên cứu kỹ thuật đổ thải đất đá hợp lý nhằm đảm bảo độ ổn định bãi thải trong điều kiện mưa mùa nhiệt đới cho các mỏ than lộ thiên vùng Cẩm Phả - Quảng Ninh - 26










































Có thể bạn quan tâm!

Xem toàn bộ 222 trang tài liệu này.


1.40


1.38


1.36


1.34


1.32


1.30


1.28


1.26


1.24


1.22


1.20

60

65

70

WASTE ROCK : COHESION (KN/M2)

75

80

2.1


1.9


1.7


1.5


1.3


1.1


0.9


0.7


0.5

20

22

24

26

28

30

WASTE ROCK : PHI (DEG)

FACTOR OF SAFETY - GLE/MORGENSTERN-PRICE

FACTOR OF SAFETY - GLE/MORGENSTERN-PRICE

Hình PL 3.5.2. Sự thay đổi của FoS tương ứng với sự thay đổi của c











































Hình PL 3.5.3. Phân tích độ nhạy FoS với góc nội ma sát











































1.35

1.33

1.31

1.29

1.27

1.25

20.0 20.5 21.0 21.5 22.0 22.5 23.0 23.5 24.0

WASTE ROCK : UNIT WEIGHT (KN/M3)

1.23

1.18

1.13

1.08

1.03

0.98

0.02

0.04

0.06

0.08

0.1

0.12

Seismic Coefficient Horizontal

FACTOR OF SAFETY - GLE/MORGENSTERN-PRICE

Factor of Safety - gle/morgenstern-price

Hình PL 3.5.4. Phân tích độ nhạy FoS với trọng lương riêng của đất đá


Hình PL 3.5.5. Phân tích độ nhạy FoS với hệ số kh (dùng phương pháp giả tĩnh) (động đất từ cấp độ 5 đến 9 richter)


Bảng PL 3.9. Các mô hình tính toán ổn định bãi thải với đất đá tự nhiên, đất đá bão hòa


Hình 3 9 1 Mô hình tính toán ổn định bãi thải với đất đá tự nhiên H 250 1

Hình 3.9.1. Mô hình tính toán ổn định bãi thải với đất đá tự nhiên (H =250 m, α = 24o, Ht = 30 m; β = 35o)



Hình 3 9 2 Mô hình tính toán ổn định bãi thải với đất đá tự nhiên H 2


Hình 3.9.2. Mô hình tính toán ổn định bãi thải với đất đá tự nhiên (H =250m, α = 26,5o, Ht = 30m; β = 35o)



Hình 3 9 3 Mô hình tính toán ổn định bãi thải với đất đá tự nhiên H 3


Hình 3.9.3. Mô hình tính toán ổn định bãi thải với đất đá tự nhiên (H =250m, α = 29o, Ht = 30m; β = 35o)

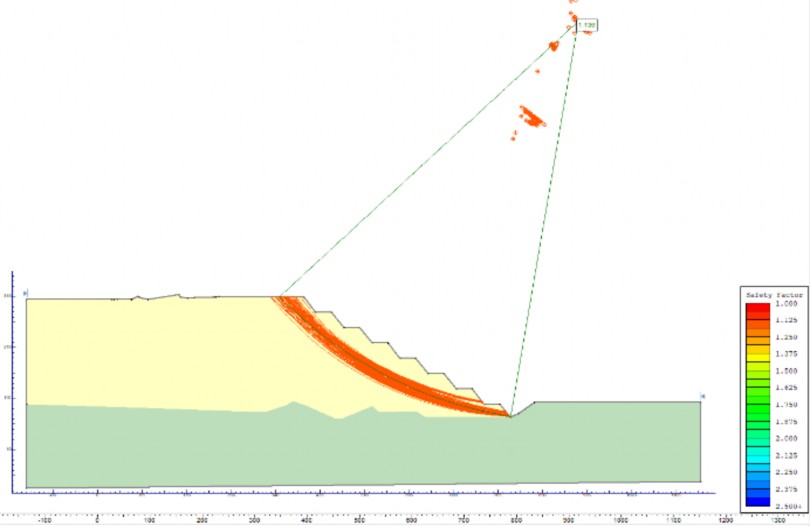

Hình 3 9 4 Mô hình tính toán ổn định bãi thải với đất đá tự nhiên H 4


Hình 3.9.4. Mô hình tính toán ổn định bãi thải với đất đá tự nhiên (H =250m, α = 31,5o, Ht = 30m; β = 35o)

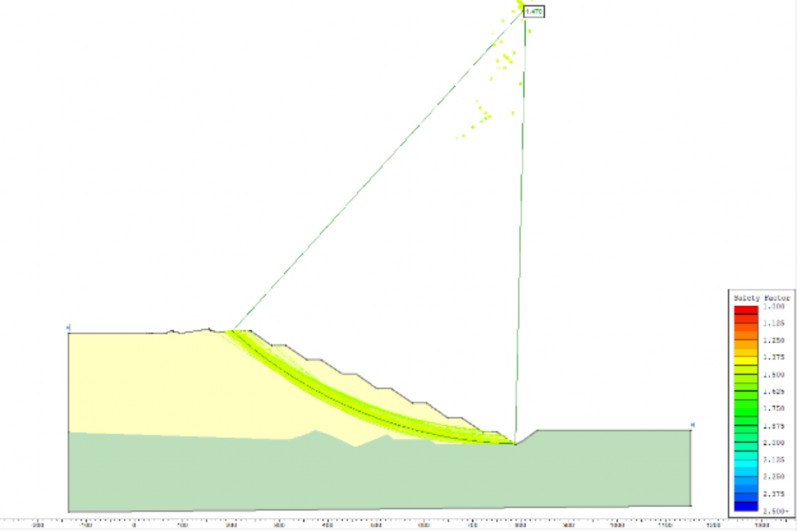

Hình 3 9 5 Mô hình tính toán ổn định bãi thải với đất đá bão hòa H 250m 5


Hình 3.9.5. Mô hình tính toán ổn định bãi thải với đất đá bão hòa (H =250m, α = 24o, Ht = 30m; β = 35o)

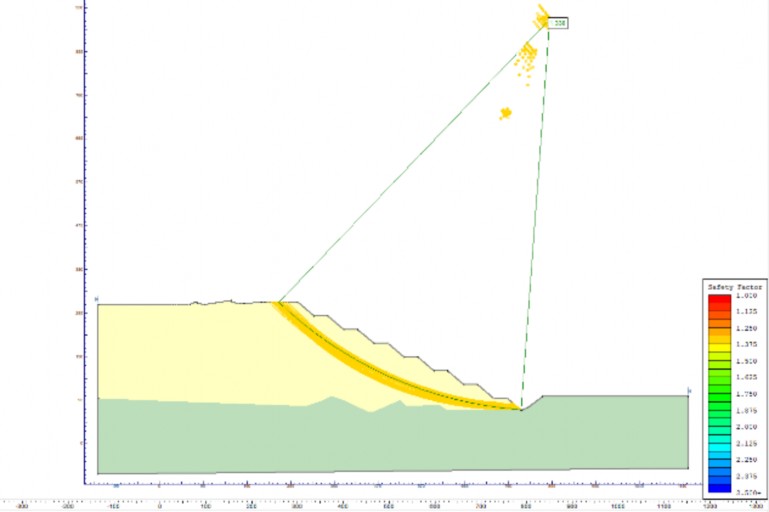

Hình 3 9 6 Mô hình tính toán ổn định bãi thải với đất đá bão hòa H 250m 6


Hình 3.9.6. Mô hình tính toán ổn định bãi thải với đất đá bão hòa (H =250m, α = 26,5o, Ht = 30m; β = 35o)

Xem toàn bộ nội dung bài viết ᛨ

..... Xem trang tiếp theo?
⇦ Trang trước - Trang tiếp theo ⇨

Ngày đăng: 18/10/2022
