Hình 7 17 Mạch cách lý ngõ ra dung phototrnsitor Hoạt động ở chế độ tuyến tính 1


Hình 7.17: Mạch cách lý ngõ ra dung phototrnsitor

Hoạt động ở chế độ "tuyến tính" hoặc hoạt động cung cấp một phản ứng rất tỉ lệ với kích thích ánh sáng. Trong thực tế, phototransistor không cho đầu ra tuyến tính đặc biệt cho kích thích đầu vào và vì lý do này mà chế độ hoạt động này được gọi chính xác hơn là chế độ hoạt động.


Hình 7 18 Ký hiệu và hình dạng của Transistor quang Hoạt động của mạch 2

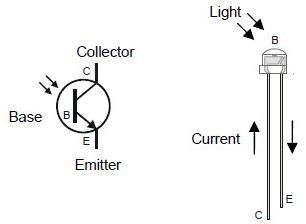

Hình 7.18 : Ký hiệu và hình dạng của Transistor quang

Hoạt động của mạch phototransistor trong chế độ chuyển mạch được sử dụng rộng rãi hơn trong quan điểm của phản ứng phi tuyến tính của phototransistor với ánh sáng. Khi có rất ít hoặc không có ánh sáng, hầu như không dòng điện nào sẽ chảy trong bóng bán dẫn, và nó có thể được cho là ở trạng thái "tắt". Tuy nhiên khi mức ánh sáng tăng lên, dòng điện bắt đầu chảy. Cuối cùng một điểm đạt được nơi phototransistor trở nên bão hòa và mức độ hiện tại không

Có thể bạn quan tâm!

Xem toàn bộ 264 trang tài liệu này.


thể tăng lên. Trong tình huống này, phototransistor được cho là bão hòa. Do đó, chế độ chuyển đổi có hai cấp độ: - "bật" và "tắt" như trong hệ thống kỹ thuật số hoặc logic. Loại chế độ phototransistor này rất hữu ích để phát hiện các đối tượng, gửi dữ liệu hoặc đọc bộ mã hóa, v.v.


Hình 7 19 mạch đóng mở dùng Phototransistor 7 7 Các bộ ghép quang Opto – Couplers 3


Hình 7.19 : mạch đóng, mở dùng Phototransistor

7.7. Các bộ ghép quang (Opto – Couplers)

Optocoupler hoặc Optoisolator là một thành phần an toàn chuyển tín hiệu điện giữa hai mạch cách ly bằng cách sử dụng tín hiệu ánh sáng. Một loại phổ biến của chất cách ly quang bao gồm một đèn LED và một phototransistor trong cùng một gói. Optocoupler chủ yếu được sử dụng trong hệ thống tinh tế như giữa cảm biến và PLC.


Hình 7 20 Cấu trúc của OPTO Chức năng Optocoupler như một thành phần cách ly 4


Hình 7.20: Cấu trúc của OPTO


Chức năng Optocoupler như một thành phần cách ly điện ly. Đó là nó duy trì kết nối giữa hai thiết bị hoặc thành phần mà không có bất kỳ dẫn trực tiếp nào. Các thành phần hoặc thiết bị như PLC, SCDA, Sensor vv Nói một cảm biến được kết nối với PLC, nếu nó được kết nối trực tiếp - bất kỳ lỗi nào trong mạch sẽ làm hỏng PLC.


Hình 7 21 Cấu trúc của MB104 4C RFT Opto Hình 7 22 mạch cách ly dùng OPTO Hình 7 23 5

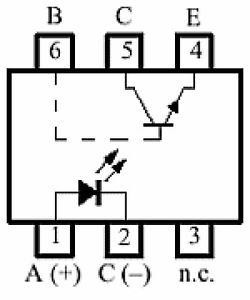

Hình 7.21: Cấu trúc của MB104-4C-RFT-Opto



Hình 7 22 mạch cách ly dùng OPTO Hình 7 23 mạch điều khiển motor dùng cách lý Opto 6

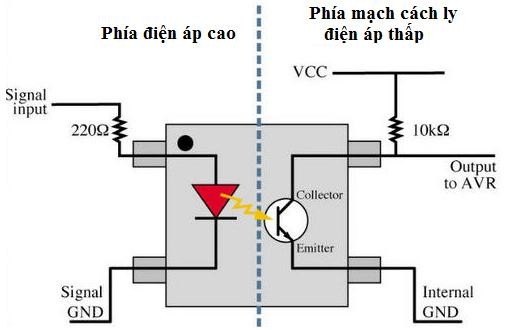

Hình 7. 22: mạch cách ly dùng OPTO


Hình 7 23 mạch điều khiển motor dùng cách lý Opto CÂU HỎI ÔN TẬP Câu 1 Trình 7

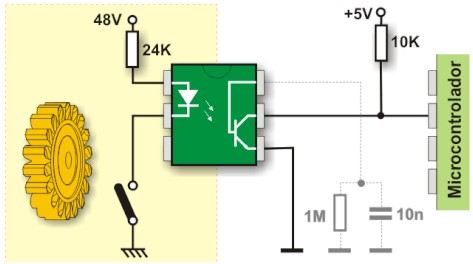

Hình 7. 23: mạch điều khiển motor dùng cách lý Opto


CÂU HỎI ÔN TẬP


Câu 1: Trình bày cấu tạo Led 7 đoạn loại Anode chung Câu 2: Trình bày cấu tạo Led 7 đoạn loại Cathode chung Câu 3: trình bày cấu tạo của Photodiode

Câu 4: Trình bày cấu tạo phototransistor Câu 5: mạch ứng dụng của Phototransistor Câu 6: Cấu tạo của OPTO

Câu 7: trình bày các mạch ứng dụng OPTO Câu 8 : Giải thích NLHĐ của mạch sau

Câu 9 Giải thích NLHĐ của mạch sau TÀI LIỆU THAM KHẢO 1 Nguyễn Tấn Phước 8


Câu 9: Giải thích NLHĐ của mạch sau



TÀI LIỆU THAM KHẢO 1 Nguyễn Tấn Phước –Điện điện tử căn bản NXB Trẻ 2005 9

TÀI LIỆU THAM KHẢO

[1] Nguyễn Tấn Phước –Điện điện tử căn bản - NXB Trẻ -2005

[2] Nguyễn Minh Trí – Sơ đồ chân linh kiện bán dẫn -NXB KHKT 2002

[3] Nguyễn Đình Triết – Nguyễn Văn Tuệ - Điện Điện tử đại cương -

NXB ĐHQG TPHCM – 2005

[4] BL THERAJA “Basic electronics”, S. Chand Publishing, 2005

[5] MIKE TOOLEY, “Electronics Circuits - Fundamental And Applications”

[6] http://www.circuitstoday.com/qrp-antenna-tuner-circuit

[7] https://www.electronics-tutorials.ws/pdf/basic-electronics-tutorials.pdf
