Thiết Kế Hệ Thống Quản Lý Phương Tiện Giao Thông Và Thu Phí Đường Bộ

Quản lý phí thu:

Nguoi dung chon chu nang quan ly phi

He thong tiep nhan yeu cau và hien thi giao dien quan ly phi

THong tin gom:loai phi, muc phi, so thang , ma phi

He thong hien thi cac du lieu san co

Cac chuc nang con

Chon chuc nang them moi

Nguoi dung chon chuc nang sua muc phi

He thong hien thi form them

Nguoi dung chon chuc nang xoa

he thong hien thi du lieu cu

Nguoi dung nhap thong tin

Chon muc phí can xóa

Nhap muc phí moi

Chon lenh them

Chon lenh xóa

He thong yeu cau xac nhan

Chon lenh cap nhat

He thong cap nhat thay doi

Hình 2.13: Biểu đồ hoạt động chức năng Quản lý phí thu.

Báo cáo thu phí:

Nguoi dung chon chuc nang thong ke phuong tien thu phi

Chon chuc nang phuong tien da dong phi(còn han)

He thong loc và lay ra cac thong tin phuong tien trang thai da dong

He thong loc và lay ra cac thong tin phuong tien trang thai dong là chu dong

Xuat thong tin loc duoc hien thi len man hinh

Nguoi dung chon chuc nang in bao cao

He thong xuat ra file excel

Chon chuc nang phuong tien het dong phi(Het han)

Hình 2.14: Biểu đồ hoạt động chức năng Báo cáo thu phí

Cập nhật phương tiện hết hạn định kì:

He thong nhan yeu cau Cap nhat phuong tien het han

Doi voi mo to thì thoi gian cho phep <=10 nam

Doi voi phuong tien o to thi thoi gian cho phep là: 30 nam.

He thong cap nhat trang thai het han cua nhung phuong tien chua het han

He thong thong báo hoan thanh khi ket thuc

Hình 2.15: Biểu đồ hoạt động chức năng Cập nhật phương tiện hết hạn định kì.

Chuc nang nay thì he thong tu dong cap nhat

Cập nhật trạng thái thu phí định kì:

He thong cap nhat trang thai chua dong cho nhung phuong tien nao co thoi gian het han nho hon ngay gio cua he thong

He thong thong bao cap nhat xong

Hình 2.16: Biểu đồ hoạt động chức năng Cập nhật trạng thái thu phí định kì.

2.3.6 Biểu đồ tương tác tuần tự:

2.3.6.1 Thay đổi biển số phương tiện:

: Nguoi Dung

Nguoi dung nhap bien so phuong tien thay...

: ctr_PhuongTien : ctr_NhatKiBienSo

: PhuongTien : NhatKiBienSo

gd_ThayBienSoPhuongTien

:gd_ThayBienSoPhuongTien

getPhuongTienByBienSo(bien so)

Thong tin ve phuong tien va cac muc lien quan Hien thi thong tin ra listview

Nhap bien so moi

isValid(biemSo)

isValid(bien so) True or false

hien thi tinh hop le

Nhap ngay dang ki thay bien so

Chon hoac nhap noi dang ki thay doi bien so Chon nut lenh thay doi

insert(bien so moi, bien so cu, ngay dang ki thay doi, noi dang ki thay doi)

isExit(bienSoMoi)

kiemTraMaVung(bien So Moi, noi dang ki)

KiemTraTonTai(bienSoMoi)

Thong bao bien so da ton tai hoac sai ma tinh

neu false

True or false true

insert(bien so moi, bien so cu, ngay dang ki thay doi, noi dang ki thay doi)

updateTrangThaiBienSoCu(bien So cu)

Hien thi thong bao thanh cong neu true

Hình 2.17: Biểu đồ tương tác tuần tự của chức năng thay đổi biển số.

2.3.6.2 Đóng phí qua tin nhắn:

: Chu so huu : He thong nha

mang

gd_DongPhiDuongBoBa...

gd_DongPhiDuongBoBa... : ctr_ThuPhi

: ctr_LoaiPhi : ctr_LichsuThuPhi : Thu Phi : Lich Su Thu Phi

Gui tin nhan dong phi duong bo den tong dai mang

KiemTraCuPhap()

KiemTraPhuongTien()

LayMucPhi(Loai phuong tien, so thang)

Muc p

hi)

ngay dong)

phuong tien, Loai phi,

KiemTraTaiKhoanChinh(so dien thoai, muc p

DongPhi(Ma phuong tien, Loai phi,

DongPhi(Ma

ngay dong) LayDuLieuCu(Ma phuong tien)

CapNhat(Ma phuong tien, muc phi,Ma thu phi, loai phi, ngay dong, ngay bat dau, ngay ket thuc)

Create(Ma thu phi, Ma phuog tien, ma loai phi, muc phi, ngay dong thi, ngay bat dau, ngay ket thuc)

Capnhat(Lich su)

XoaDuLieuCu(Ma phuong tien)

CapNhat(Ma Phuong Tien, muc phi, loai phi,ngay dong, ngay bat dau, ngay ket thuc)

Thong bao

Thong báo voi Chu so huu

Luong su kien phu:

Neu kiem tra Cú phap, phuong tien, Tai khoan chính khong du thi Nha mang thong báo cho khách hàng cua minh và ket thuc phien

Hình 2.18: Biểu đồ tương tác tuần tự của chức năng Đóng phí qua tin nhắn.

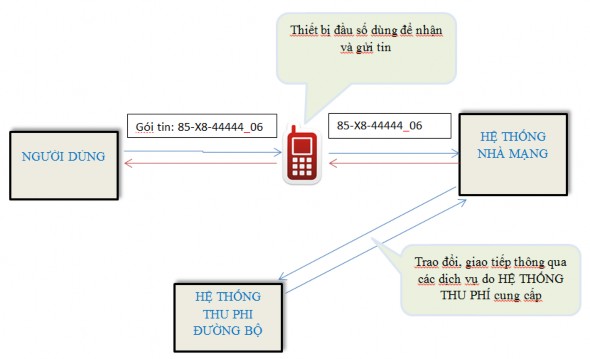

Mô hình gửi và xử lí tin nhắn đóng phí như sau:

Mô tả mô hình nhắn tin trên:

Chú thích:

Tin nhắn gửi về Tin nhắn đăng kí

- Hệ thống:

 Hệ thống nhà mạng (Tổng đài): Chứa thông tin về người dùng, tài khoản bên Hệ thống mạng.

 Hệ Thống Thu phí: Quản lý thông tin đóng phí đường bộ của người sở hữu phương tiện.

- Cách thức hoạt động: tuần tự theo các bước sau:

 Người dùng nhắn tin nhắn đóng phí theo cú pháp định sẵn (Cú pháp: Bienso SoThang) và gửi đến đầu số.

 Thiết bị đầu số trước đó đã socket trực tiếp với hệ thống. Tổng đài nhận tin nhắn và lưu vào hàng đợi. Trong khi đó nó cũng có 1 luồng gửi tin nhắn đến Tổng đài.

 Tổng đài xử lý: Phân tích cú pháp, kiểm tra biển số, kiểm tra số dư tài khoản. Nếu tất cả đều phù hợp thì Tổng đài gửi yêu cầu đóng phí cho hệ thống thu phí, và thực hiện trừ tiền khách hàng. Sẽ gửi tin cho khách hàng nếu không phù hợp hoặc không tồn tại.

 Hệ thống thu phí thực hiện việc cập nhật lịch sự thu phí cũ và thay đổi thông tin thu phí mới. Và thông báo cho Tổng đài.

 Tổng đài gửi báo cáo đóng phí cho khách hàng thông qua thiết bị trung gian là thiết bị đầu số.

- Cách giao tiếp giữa các phần của mô hình trên như sau:

 Giữa Thiết bị đầu số với tổng đài: Thông qua mô hình client – server, client socket trực tiếp đến server. Thiết bị đầu số đóng vai trò client và server là Hệ thống tổng đài. Ưu điểm của mô hình này là bảo mật cao (Các thiết bị cùng địa chỉ mạng mới socket được), xử lý nhanh. Nhược điểm: chỉ đáp ứng một số lượng nhỏ các client truy cập.

 Giữa Hệ thống tổng đài với hệ thống Thu phí: cũng sử dụng mô hình client – server nhưng client sử dụng các dịch vụ mà server cung cấp mà thôi. Ở đây, Server là hệ thống thu phí. Ưu điểm: dễ sử dụng.

CHƯƠNG 3: THIẾT KẾ HỆ THỐNG QUẢN LÝ PHƯƠNG TIỆN GIAO THÔNG VÀ THU PHÍ ĐƯỜNG BỘ

3.1 Thiết kế cơ sở dữ liệu

Hệ thống sử dụng hệ quản trị cơ sở dữ liệu SQL Server.

3.1.1 Các bảng cơ sở dữ liệu Bảng tbl_ChuSoHuu:

Bảng tbl_ChuSoHuu (Chủ sở hữu) là bảng lữu trữ thông tin về chủ sở hữu phương tiện.

STT

Thuộc tính	Kiểu dữ liệu	Mô tả
1	CMND	Nvarchar(9)	Chứng minh nhân dân(Khóa chính - not null)
2	HoLot	Nvarchar(255)	Họ lót
3	Ten	Nvarchar(100)	Tên
4	NgaySinh	Date	Ngày sinh
5	NoiSinh	Nvarchar(255)	Nơi sinh
6	NgayCap	Date	Ngày cấp
7	NoiCap	Nvarchar(250)	Nơi cấp
8	GioiTinh	Nvarchar(3)	Giới tính
9	SoDienThoai	Nvarchar(11)	Số điện thoại
10	Email	Nvarchar(255)	Địa chỉ email
