Triển Khai Hệ Thống Phần Mềm Quản Lý Phương Tiện Giao Thông Và Thu Phí Đường Bộ


tbl_TrungTam ( MaTrungTam, TenTrungTam, DiaChi, MaTinh ).

tbl_TinhThanh ( MaTinh, TenTinh ).

tbl_SoLoai ( MaSoLoai, MaNhanHieu, LoaiXe ).

tbl_XeBonBanh ( idPhuongTien, TenDongCo, CongSuat, ChieuDai, ChieuRong, ChieuCao, ChieuDaiCoSo, TaiTrongTK, SoChoNgoi, SoChoDung, SoChoNam, LoaiNhienLieu, HeThongLai ).

tbl_PhuongTien ( idPhuongTien, SoKhung, SoMay, NhanHieu, SoLoai, LoaiXe, MauSon, DungTich, SoNguoiDPC, NoiSanXuat, NamSanXuat, HetHan ). tbl_NhatKiBienSo ( BienSoMoi, BienSoCu, idPhuongTien, NgayLap, NoiDangKi, TrangThai ).

tbl_Huyen ( MaHuyen, TenHuyen, MaTinh ). tbl_Xa ( MaXa, TenXa, MaHuyen ). tbl_NhanHieu ( TenNhanHieu, QuocGia ). tbl_Common ( Name, Values ).

tbl_ThuPhi ( ID, idPhuongTien, idPhi, MucPhi, NgayDong, NgayBatDau, NgayHetHan, TrangThaiDong ).

tbl_LichSuThuPhi ( ID, idPhuongTien, idPhi, MucPhi, NgayDong, NgayBatDau, NgayHetHan ).

tbl_QuanLiNguoiDung ( MaNguoiDung, MatKhau, HoTen, NgaySinh, NoiSinh, GioiTinh, Email, SoDienThoai, QuyenHeThong ).

tbl_LoaiPhi ( idPhi, LoaiPhuongTien, MucPhi, SoThang ).


CHƯƠNG 4: TRIỂN KHAI HỆ THỐNG PHẦN MỀM QUẢN LÝ PHƯƠNG TIỆN GIAO THÔNG VÀ THU PHÍ ĐƯỜNG BỘ


Cập nhật thu phí định

4.1 Sơ đồ tổ chức phần mềm


Hệ thống Quản lý

phương tiện giao thông và thu phí đường bộ

Hệ thống Quản lý

phương tiện giao

Hệ thống Thu phí

đường bộ

Hệ thống Tổng đài

(giả lập)



Quản lý Mô tô




Quản lý Ô tô




Thay đổi biển số phương tiện




Chuyển quyền sở hữu phươg tiện


Báo cáo phương tiện quá hạn sử dụng.




Báo cáo phương tiện đăng kí




Quản lý nhãn hiệu – số loại




Quản lý trung tam đăng kiểm


Tra cứu thông tin

Có thể bạn quan tâm!

Xem toàn bộ 84 trang tài liệu này.



Báo cáo phương tiện đã đóng phí




Báo cáo phương tiện hết hạn đóng phí




Gửi mail thông báo




Quản lý loại phí




Đăng kí sim




Quản lý khách hàng




Quản lý xự kiện




Cập nhật phương tiện hết hạn định kì




Quản lý Người sở hữu phương tiện




Quản lý người dùng hệ thống



Hình 4.1: Sơ đồ hệ thống.


4.2 Giao diện hệ thống

4.2.1 Phần giao diện Quản lý phương tiện


Gồm các giao diện sau:

Giao diện Đăng nhập:



Hình 4 2 Giao diện đăng nhập  Giao diện chính Hình 4 3 Giao diện chính  Giao 1

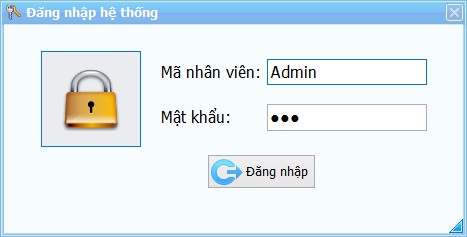

Hình 4.2: Giao diện đăng nhập.


Giao diện chính:



Hình 4 3 Giao diện chính  Giao diện Quản lý phương tiện mô tô Hình 4 4 Giao 2

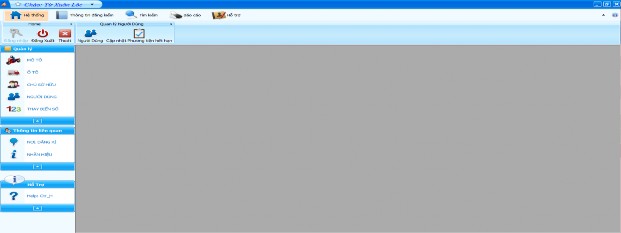

Hình 4.3: Giao diện chính.

Giao diện Quản lý phương tiện mô tô:



Hình 4 4 Giao diện quản lý phương tiện mô tô  Giao diện Quản lý phương tiện 3

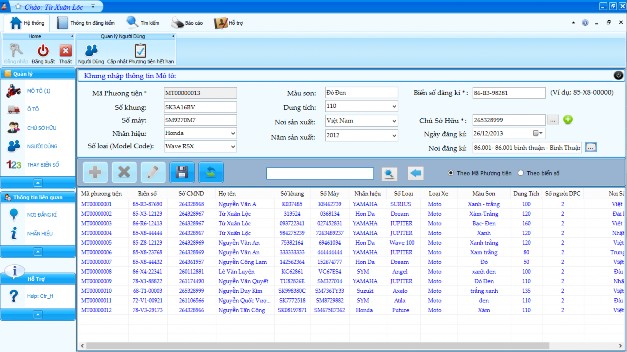

Hình 4.4: Giao diện quản lý phương tiện mô tô.


Giao diện Quản lý phương tiện ô tô:



Hình 4 5 Giao diện quản lý phương tiện ô tô  Giao diện Quản lý người sở 4

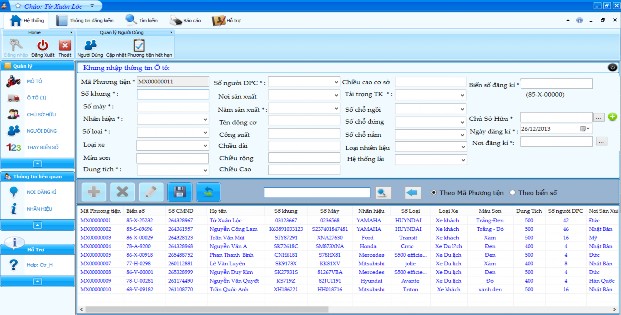

Hình 4.5: Giao diện quản lý phương tiện ô tô.

Giao diện Quản lý người sở hữu phương tiện:



Hình 4 6 Giao diện quản lý người sở hữu  Giao diện Chuyển sở hữu phương 5

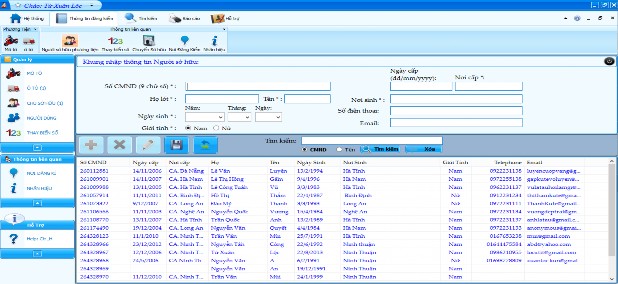

Hình 4.6: Giao diện quản lý người sở hữu.


Giao diện Chuyển sở hữu phương tiện:



Hình 4 7 Giao diện hỗ trợ chuyển sở hữu phương tiện  Giao diện Thay đổi 6

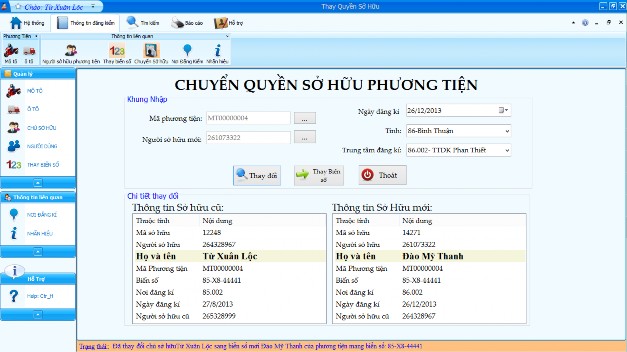

Hình 4.7: Giao diện hỗ trợ chuyển sở hữu phương tiện.

Giao diện Thay đổi biển số phương tiện:



Hình 4 8 Giao diện hỗ trợ thay biển số phương tiện  Giao diện Báo cáo 7

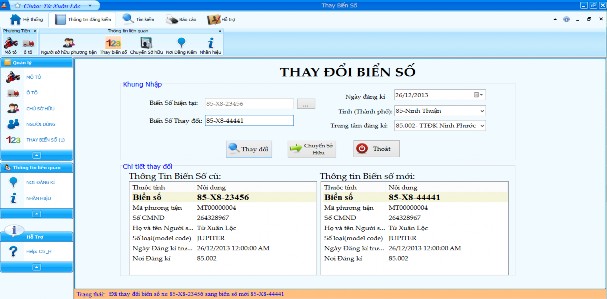

Hình 4.8: Giao diện hỗ trợ thay biển số phương tiện.

Giao diện Báo cáo phương tiện hết hạn sử dụng:



Hình 4 9 Giao diện báo cáo phương tiện hết hạn  Giao diện Báo cáo đăng kí 8

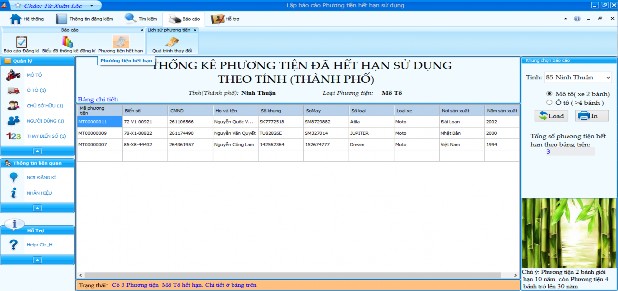

Hình 4.9: Giao diện báo cáo phương tiện hết hạn.

Giao diện Báo cáo đăng kí phương tiện:



Hình 4 10 Giao diện báo cáo phương tiện đăng kí Biểu diễn bằng biểu đồ 9

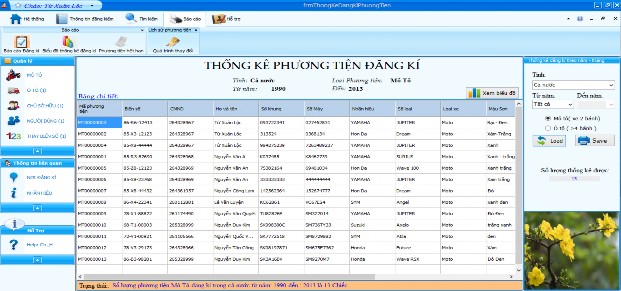

Hình 4.10: Giao diện báo cáo phương tiện đăng kí.


Biểu diễn bằng biểu đồ thống kê phương tiện đăng kí theo tỉnh qua các năm:



Hình 4 11 Giao diện thống kê phương tiện đăng kí biểu diễn trên biểu đồ  10

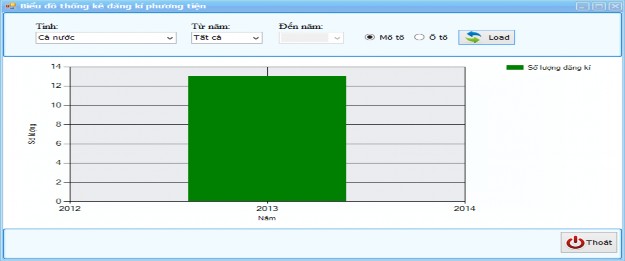

Hình 4.11: Giao diện thống kê phương tiện đăng kí biểu diễn trên biểu đồ.


Giao diện Báo cáo lịch sử thay đổi sở hữu và thay đổi biển số phương tiện:



Hình 4 12 Giao diện báo cáo lịch sử thay đổi biển số và chuyển sở hữu 11

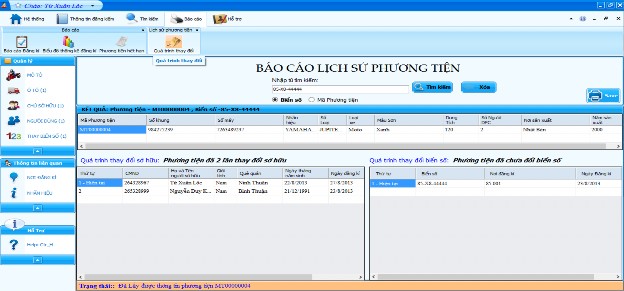

Hình 4.12: Giao diện báo cáo lịch sử thay đổi biển số và chuyển sở hữu phương tiện.
