Dung tích hữu ích (Whi) | 106m3 | 1.250 | 79,9 | 28,57 | 2,45 | 155,14 | 251,73 | 1.43,4 | 891,5 | 16,4 | 101,8 | |
7 | Dung tích chết (Wc) | 106m3 | 110 | 85,6 | 70,73 | 18,55 | 9,86 | 68,04 | 137,4 | 798,6 | 315,7 | 35,3 |
III | ĐẬP DÂNG CHÍNH | |||||||||||
1 | Cao trình đỉnh đập | m | 222,6 | 113,5 | 75,5 | 51,5 | 1.045, 5 | 883,7 | 684,2 | 595 | 481 | 620,8 |
2 | Chiều dài đỉnh đập | m | 440 | 115 | 2.200 | 546 | 1.460 | 300 | 763,4 | 572 | 565 | 553 |
3 | Chiều cao đập lớn nhất | m | 46,5 | 45,5 | 31 | 28,5 | 38 | 56 | 79,2 | 107 | 127,5 | 41,5 |
IV | ĐẬP TRÀN | |||||||||||
1 | Số khoang tràn | khoan g | 4 | 5 | 6 | 4 | 4 | 3 | 4 | 5 | 5 | 3 |
2 | Kích thước cửa van | m x m | 11 x 11 | 10 x 12 | 11 | 4 x 10 | 11x13, 7 | 15x18, 75 | 14 x 17 | 14 x 17,5 | 14 x 17,5 | 10 x 11,5 |
3 | Qxảmax với P = 0,1% | m3/s | 3.539 | 5.287 | 6.153 | 4.300, 6 | 6.000 | 8.663 | 10.188 | 10.188 | 2.330 | |
4 | Cao trình ngưỡng tràn | m | 207 | 98 | 59 | 32,5 | 1.029, 2 | 862,5 | 665,1 | 572,5 | 458,5 | |
V | NHÀ MÁY THỦY ĐIỆN | |||||||||||
1 | Lưu lượng lớn nhất | m3/s | 279 | 269,6 | 302 | 39,6 | 55,4 | 121,7 | 215 | 216 | 50 | |
2 | Công suất lắp máy | MW | 225 | 51 | 240 | 150 x 2 | 70 | 180 | 340 | 82 | ||
3 | Số tổ máy | tổ | 3 | 2 | 2 | 5 | 2 | 2 | 2 | 2 | 2 |
Có thể bạn quan tâm!
- Nâng Cao Nhận Thức Của Các Đối Tác Dùng Nước Trong Lvs Đồng Nai
- Lượng Mưa Tháng Tại Trạm Bảo Lộc Từ 1985 – 2019 (Mm)
- Đánh giá tài nguyên nước mặt lưu vực sông Đồng Nai phục vụ mục tiêu phát triển bền vững trong bối cảnh biến đổi khí hậu - 21
Xem toàn bộ 176 trang tài liệu này.
PL.11
Phụ lục 3.11. Thông số kỹ thuật chủ yếu của các hồ chứa LVS Đồng Nai
Thông số | Đơn vị | Hồ | ||||||||||
Đồng Nai 5 | Trị An | Hàm Thuận | Đa Mi | Dầu Tiếng | Đa Khai | Đa Dâng 3 | Đăk Sin1 | Đa M’Bri | Đăk Kar | |||
I | CÁC ĐẶC TRƯNG LƯU VỰC | |||||||||||
1 | Lưu lượng TB nhiều năm | m3/s | 140,6 | 506 | 50,2 | 3,51 | 2,83 | 38,5 | 6,84 | 11,64 | ||
2 | Lưu ượng đỉnh lũ kiểm tra | m3/s | 11.300 | 23.500 | 6.600 | 1.660 | 6.200 | 562,16 | 7.280 | 833 | 2.069 | 1.080 |
P = 0,1% | P=0,02 % | P= 0,05% | P=0,1% | P=0,02 % | P = 0,2% | P = 0,2% | P = 0,2% | P = 0,1% | ||||
3 | Lưu lượng đỉnh lũ thiết kế | m3/s | 8.320 | 19.000 | 5.700 | 1.320 | 4.910 | 502,66 | 4.940 | 552 | 1.612 | |
P = 0,5% | P = 0,1% | P = 0,1% | P = 0,5% | P = 0,1% | P = 0,5% | P = 1% | P = 1% | P = 0,.5% | ||||
II | THÔNG SỐ HỒ CHỨA | |||||||||||
1 | Mực nước dâng bình thường | m | 288 | 62 | 605 | 325 | 24,4 | 1.408 | 719,5 | 495 | 614 | 475 |
2 | Mực nước chết | m | 286 | 50 | 575 | 323 | 17 | 1.397 | 717,5 | 481,5 | 590 | 465 |
3 | Mực nước lũ thiết kế | m | 288 | 62,48 | 606,7 | 327,05 | 25,1 | 725,89 | 495,3 | 614,2 | 477 | |
P= 0,1% | P = 1% | P = 1% | P = 0,5% | |||||||||
4 | Mực nước lũ kiểm tra | m | 290,74 | 63,9 | 607,5 | 327,4 | 26,92 | 1.411,2 4 | 727,59 | 497,22 | 615,2 | 480,18 |
P=0,02 % | P = 0,2% | P = 0,2% | P = 0,2% | P = 0,1% | ||||||||
5 | Dung tích toàn bộ (Wtb) | 106m3 | 106,33 | 2.764, 7 | 695 | 140,8 | 1.580 | 9,95 | 7,6 | 16,09 | 56,29 | 11,436 |
PL.12
Dung tích hữu ích (Whi) | 106m3 | 8,35 | 2.546, 7 | 523 | 11,6 | 1.110 | 7,5 | 1,43 | 13,27 | 45,9 | 8,436 | |
7 | Dung tích chết (Wc) | 106m3 | 97,98 | 218 | 172 | 129,2 | 470 | 2,45 | 6,17 | 2,82 | 10,4 | 3 |
III | ĐẬP DÂNG CHÍNH | |||||||||||
1 | Cao trình đỉnh đập | m | 293 | 65 | 609,5 | 329 | 28 | 1.411, 5 | 728 | 497,5 | 616 | |
2 | Chiều dài đỉnh đập | m | 471 | 420 | 686 | 490 | 1.100 | 196 | 237 | 325 | 216 | |
3 | Chiều cao đập lớn nhất | m | 72 | 40 | 93,5 | 72 | 28 | 31,5 | 23 | 38 | 55 | |
IV | ĐẬP TRÀN | |||||||||||
1 | Số khoang tràn | khoan g | 5 | 8 | 5 | 6 | 2 | 3 | ||||
2 | Kích thước cửa van | m x m | 14 x 16 | 15 x 16,3 | 11 x 11,6 | 10 x 6 | 6 x 8 | 9 x 12 | ||||
3 | Qxảmax với P = 0,1% | m3/s | 11.300 | 18.700 | 4.500 | 820 | 2.800 | 7.280 | 704,8 | 1.936 | ||
4 | Cao trình ngưỡng tràn | m | 272 | 46 | 594 | 325 | 14 | 1.408 | 719,5 | 487 | 604 | |
V | NHÀ MÁY THỦY ĐIỆN | |||||||||||
1 | Lưu lượng lớn nhất | m3/s | 288 | 880 | 136 | 137 | 4,85 | 65 | 12,3 | 22,7 | ||
2 | Công suất lắp máy | MW | 150 | 400 | 300 | 175 | 8 | 12 | 27 | 75 | ||
3 | Số tổ máy | tổ | 2 | 4 | 2 | 2 | 3 | 2 | 2 | 2 |
PL.13
Phụ lục 3.12. Số liệu lưu lượng nước theo kịch bản BĐKH RCP 8.5 tại LVS Đồng Nai
Đà Lạt / Thanh Bình | Bảo Lộc / Tà Lài | Tây Ninh / Cần Đăng | ||||
Năm | x=(y-1396.5)/49.601 | x=(y-1467.5)/4.5029 | x=(y-1582.4)/23.22 | |||
2020 | 2,034.5 | 12.9 | 3,002.3 | 340.9 | 2,269.0 | 29.6 |
2021 | 1,529.0 | 2.7 | 2,647.8 | 262.1 | 1,926.7 | 14.8 |
2022 | 1,561.9 | 3.3 | 2,607.5 | 253.2 | 1,582.3 | 0.0 |
2023 | 1,648.2 | 5.1 | 2,942.0 | 327.5 | 2,263.0 | 29.3 |
2024 | 1,958.7 | 11.3 | 2,885.2 | 314.8 | 1,754.8 | 7.4 |
2025 | 1,952.1 | 11.2 | 2,791.1 | 294.0 | 2,449.9 | 37.4 |
2026 | 2,347.2 | 19.2 | 2,579.0 | 246.8 | 2,367.6 | 33.8 |
2027 | 1,863.1 | 9.4 | 3,465.2 | 443.6 | 1,901.6 | 13.7 |
2028 | 1,257.6 | -2.8 | 2,626.4 | 257.4 | 2,449.9 | 37.4 |
2029 | 1,992.7 | 12.0 | 3,505.3 | 452.5 | 2,093.8 | 22.0 |
2030 | 2,329.8 | 18.8 | 5,658.1 | 930.7 | 2,832.0 | 53.8 |
2031 | 2,026.7 | 12.7 | 4,440.1 | 660.2 | 2,609.6 | 44.2 |
2032 | 1,885.6 | 9.9 | 3,372.5 | 423.1 | 1,879.0 | 12.8 |
2033 | 2,204.9 | 16.3 | 4,064.3 | 576.7 | 2,048.1 | 20.1 |
2034 | 1,877.4 | 9.7 | 3,321.6 | 411.8 | 1,748.4 | 7.1 |
2035 | 1,991.9 | 12.0 | 3,040.4 | 349.3 | 1,828.3 | 10.6 |
2046 | 2,323.4 | 18.7 | 3,537.4 | 459.7 | 2,257.5 | 29.1 |
2047 | 1,510.6 | 2.3 | 2,890.2 | 316.0 | 1,828.5 | 10.6 |
2048 | 1,777.1 | 7.7 | 2,480.7 | 225.0 | 2,259.8 | 29.2 |
2049 | 1,920.3 | 10.6 | 2,861.2 | 309.5 | 2,863.1 | 55.2 |
2050 | 1,953.3 | 11.2 | 3,268.9 | 400.1 | 2,304.5 | 31.1 |
2051 | 1,436.8 | 0.8 | 2,985.9 | 337.2 | 1,867.8 | 12.3 |
2052 | 1,503.3 | 2.2 | 2,863.7 | 310.1 | 1,602.6 | 0.9 |
2053 | 1,668.4 | 5.5 | 3,246.6 | 395.1 | 2,297.1 | 30.8 |
2054 | 1,976.3 | 11.7 | 3,266.9 | 399.6 | 1,803.9 | 9.5 |
2055 | 1,788.6 | 7.9 | 3,236.3 | 392.8 | 2,381.9 | 34.4 |
2056 | 2,335.4 | 18.9 | 2,889.0 | 315.7 | 2,365.5 | 33.7 |
2057 | 1,810.9 | 8.4 | 3,720.0 | 500.2 | 1,859.0 | 11.9 |
2058 | 1,232.9 | -3.3 | 2,899.1 | 317.9 | 2,290.6 | 30.5 |
2059 | 1,902.7 | 10.2 | 3,892.6 | 538.6 | 2,065.6 | 20.8 |
2060 | 2,271.0 | 17.6 | 6,490.4 | 1,115.5 | 2,890.4 | 56.3 |
2061 | 2,035.3 | 12.9 | 5,536.8 | 903.7 | 2,784.8 | 51.8 |
2062 | 1,921.6 | 10.6 | 3,942.9 | 549.7 | 2,037.0 | 19.6 |
2063 | 2,236.7 | 16.9 | 4,655.4 | 708.0 | 2,126.2 | 23.4 |
2064 | 1,872.0 | 9.6 | 3,875.4 | 534.7 | 1,911.6 | 14.2 |
2065 | 2,023.9 | 12.6 | 3,543.1 | 460.9 | 1,974.9 | 16.9 |
Phụ lục 3.13. Số liệu lưu lượng nước theo kịch bản BĐKH RCP 4.5 tại LVS Đồng Nai
Đà Lạt / Thanh Bình | Bảo Lộc / Tà Lài | Tây Ninh / Cần Đăng | ||||
Năm | x=(y-1396.5)/49.601 | x=(y-1467.5)/4.5029 | x=(y-1582.4)/23.22 | |||
2020 | 1,981.1 | 11.8 | 2,836.5 | 304.0 | 2,263.7 | 29.3 |
2021 | 1,473.2 | 1.5 | 2,564.3 | 243.6 | 1,890.0 | 13.2 |
2022 | 1,521.6 | 2.5 | 2,471.4 | 222.9 | 1,447.9 | -5.8 |
2023 | 1,655.7 | 5.2 | 2,833.6 | 303.4 | 2,142.3 | 24.1 |
2024 | 1,893.8 | 10.0 | 2,804.0 | 296.8 | 1,656.7 | 3.2 |
2025 | 1,937.8 | 10.9 | 2,858.8 | 309.0 | 2,295.0 | 30.7 |
2026 | 2,410.5 | 20.4 | 2,716.7 | 277.4 | 2,301.4 | 31.0 |
2027 | 1,963.0 | 11.4 | 3,610.7 | 476.0 | 1,879.1 | 12.8 |
2028 | 1,303.0 | -1.9 | 2,607.9 | 253.3 | 2,320.8 | 31.8 |
2029 | 1,988.8 | 11.9 | 3,678.0 | 490.9 | 2,190.2 | 26.2 |
2030 | 2,389.5 | 20.0 | 5,643.9 | 927.5 | 2,949.3 | 58.9 |
2031 | 2,058.0 | 13.3 | 5,015.8 | 788.0 | 2,875.3 | 55.7 |
2032 | 1,903.9 | 10.2 | 3,450.3 | 440.3 | 1,868.9 | 12.3 |
2033 | 2,233.1 | 16.9 | 4,313.0 | 631.9 | 2,082.5 | 21.5 |
2034 | 1,870.8 | 9.6 | 3,498.7 | 451.1 | 1,820.8 | 10.3 |
2035 | 2,012.9 | 12.4 | 3,165.6 | 377.1 | 1,889.5 | 13.2 |
-68.1 | ||||||
2046 | 2,313.2 | 18.5 | 3,394.8 | 428.0 | 2,135.9 | 23.8 |
2047 | 1,500.7 | 2.1 | 2,765.4 | 288.2 | 1,801.3 | 9.4 |
2048 | 1,744.1 | 7.0 | 2,366.3 | 199.6 | 2,147.0 | 24.3 |
2049 | 1,938.8 | 10.9 | 2,778.5 | 291.1 | 2,778.8 | 51.5 |
2050 | 1,941.1 | 11.0 | 3,120.5 | 367.1 | 2,222.6 | 27.6 |
2051 | 1,394.4 | 0.0 | 2,701.5 | 274.1 | 1,759.4 | 7.6 |
2052 | 1,449.9 | 1.1 | 2,830.8 | 302.8 | 1,501.4 | -3.5 |
2053 | 1,631.4 | 4.7 | 3,115.1 | 365.9 | 2,291.8 | 30.5 |
2054 | 1,838.9 | 8.9 | 3,123.7 | 367.8 | 1,743.1 | 6.9 |
2055 | 1,810.7 | 8.3 | 3,069.6 | 355.8 | 2,334.7 | 32.4 |
2056 | 2,272.5 | 17.7 | 2,784.4 | 292.5 | 2,485.5 | 38.9 |
2057 | 1,744.6 | 7.0 | 3,614.6 | 476.8 | 1,811.2 | 9.9 |
2058 | 1,198.2 | -4.0 | 2,795.3 | 294.9 | 2,309.3 | 31.3 |
2059 | 1,982.0 | 11.8 | 3,848.3 | 528.7 | 2,174.6 | 25.5 |
2060 | 2,279.4 | 17.8 | 6,216.2 | 1,054.6 | 3,119.3 | 66.2 |
2061 | 2,071.2 | 13.6 | 5,423.8 | 878.6 | 3,007.4 | 61.4 |
2062 | 1,987.2 | 11.9 | 3,845.4 | 528.1 | 2,042.7 | 19.8 |
2063 | 2,241.0 | 17.0 | 4,368.9 | 644.3 | 2,117.3 | 23.0 |
2064 | 1,886.0 | 9.9 | 3,761.6 | 509.5 | 1,811.8 | 9.9 |
2065 | 2,101.7 | 14.2 | 3,542.9 | 460.9 | 1,991.5 | 17.6 |
PHỤ LỤC HÌNH

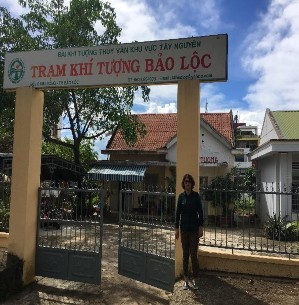

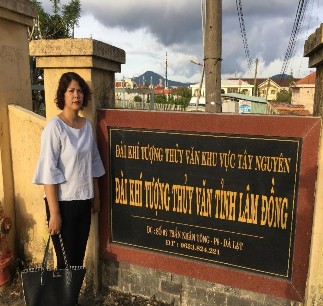

Hình 1. Đài KTTV Tỉnh Lâm Đồng Hình 2. Trạm khí tượng Bảo Lộc

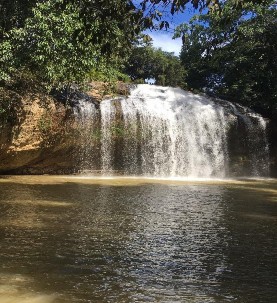

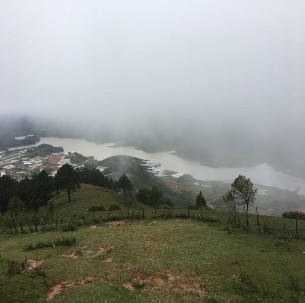

Hình 3.Khu Dự trữ Sinh quyển Langbiang Hình 4. Thác Prenn – Lâm Đồng

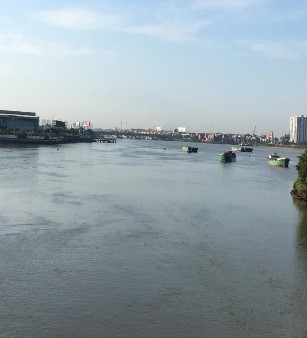

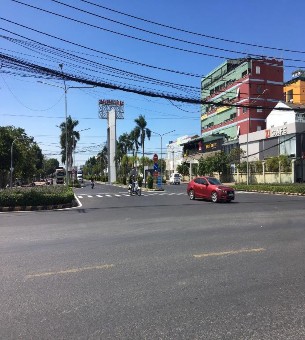

Hình 5. Sông Đồng Nai Hình 6. Khu Công nghiệp Biên Hòa

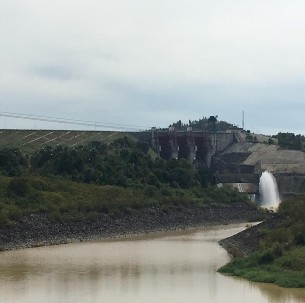

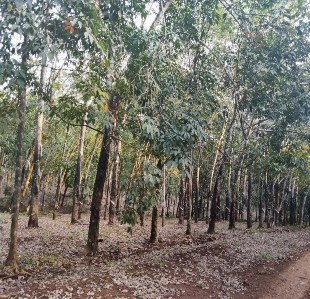

Hình 7. Đập thủy điện Đại Ninh Hình 8. Cao su trồng ở Bình Phước
