TRƯỜNG CAO ĐẲNG NGHỀ ĐỒNG THÁP KHOA CƠ KHÍ – XÂY DỰNG

GIÁO TRÌNH

MÔ ĐUN: BẢO DƯỠNG VÀ SỬA CHỮA HỆ THỐNG

HÒA KHÍ

NGHỀ: CÔNG NGHỆ Ô TÔ

TRÌNH ĐỘ: CAO ĐẲNG, TRUNG CẤP

Có thể bạn quan tâm!

Xem toàn bộ 86 trang tài liệu này.

(Ban hành kèm theo Quyết định Số: ngày tháng năm 2017

của Hiệu trưởng Trường Cao đẳng Nghề Đồng Tháp)

Đồng Tháp, năm 2017

TUYÊN BỐ BẢN QUYỀN

Tài liệu này thuộc loại sách giáo trình nên các nguồn thông tin có thể được phép dùng nguyên bản hoặc trích dùng cho các tiêu đề đích về đào tạo và tham khảo.

Mọi tiêu đề đích khác mang tính lệch lạc hoặc sử dụng với tiêu đề đích kinh doanh thiếu lành mạnh sẽ bị nghiêm cấm.

LỜI GIỚI THIỆU

Trong chiến lược phát triển và đào tạo nguồn nhân lực chất lượng cao phục vụ cho sự nghiệp công nghiệp hóa và hiện đại hóa đất nước. Đào tạo nguồn nhân lực phục vụ cho công nghiệp hóa nhất là trong lĩnh vực cơ khí – Nghề công nghệ ô tô là một nghề đào tạo ra nguồn nhân lực tham gia thị trường lao động trong lĩnh vực ô tô đòi hỏi các học sinh cần được trang bị những kiến thức, kỹ năng cần thiết để làm chủ các công nghệ sau khi ra trường tiếp cận được các điều kiện sản xuất của các doanh nghiệp trong và ngoài nước. Để thực hiện được mục tiêu trên, chúng tôi đã biên soạn giáo trình mô đun sửa chữa và bảo dưỡng hệ thống điều hòa không khí ô tô. Nội dung của mô đun đề cập đến các công việc, bài tập cụ thể về phương pháp và trình tự sửa chữa và bảo dưỡng.

Căn cứ vào trang thiết bị của các trường và khả năng tổ chức học sinh thực tập ở các công ty, doanh nghiệp bên ngoài mà nhà trường xây dựng các bài tập thực hành áp dụng cụ thể phù hợp với điều kiện hoàn cảnh hiện tại.

Mặc dù đã rất cố gắng trong quá trình biên soạn, song không tránh khỏi những bất cập. Chúng tôi rất mong nhận được những đóng góp ý kiến của các bạn và đồng nghiệp để cuốn giáo trình hoàn thiện hơn.

Đồng Tháp, ngày 01 tháng 10 năm 2020

Chủ biên: Võ Thế Hào

MỤC LỤC



Trang

LỜI GIỚI THIỆU 3

Bài 1: BẢO DƯỠNG HỆ THỐNG ĐIỀU HÒA KHÔNG KHÍ 8

1. Khái quát về hệ thống điều hòa không khí trên ô tô…………………...

1.1. Công dụng.............................................................................................

1.2. Phân loại……………………………………………………………….

2. Các bộ phận trong hệ thống điều hòa không khí 10

2.1 Máy nén khí..........................................................................................

2.2 Ly hợp điện từ......................................................................................

2.3 Bộ ngưng tụ..........................................................................................

2.4 Bình lọc và hút ẩm...............................................................................

2.5 Van tiết lưu...........................................................................................

2.6 Bộ bốc hơi............................................................................................

2.7 Mắt gas.................................................................................................

2.8 Bộ tiêu âm............................................................................................

2.9 Quạt trong hệ thống điều hòa không khí.............................................

2.10 Hệ thống đường ống áp thấp và áp cao................................................

3. Thực hành ......................................................................................................

Bài 2: KIỂM TRA VÀ SỬA CHỮA MẠCH ĐIỆN ĐIỀU KHIỂN HỆ

THỐNG ĐIỀU HÒA KHÔNG KHÍ 37

1. Khái quát về mạch điện điều khiển hệ thống điều hoà không khí ...........

2. Cảm biến ........................................................................................................

3. Các chức năng điều khiển trong hệ thống điều hòa không khí tự động 3.1 Điều khiển nhiệt độ………………………………………………..... 3.2. Điều khiển tốc độ quạt........................................................................ 3.3 Điều khiển dòng khí vào...................................................................... 3.4 Điều khiển tốc độ không tải................................................................. 3.5 Điều khiển tan băng............................................................................ 3.6 Điều khiển máy nén............................................................................

3.7 Điều khiển tốc độ động cơ…………………………………………..

Bài 3.: NẠP GAS CHO HỆ THỐNG ĐIỀU HÒA KHÔNG KHÍ 65

1. Khái quát nạp môi chất lạnh cho hệ thống (nạp gas)………………….

1.1. Nạp gas sử dụng thiết bị J 39500 ............................................................

1.2. Nạp gas bằng thiết bị tự động .................................................................

2. Kiểm tra sản phẩm........................................................................................

Bài 4: CHẨN ĐOÁN VÀ SỬA CHỮA HỆ THỐNG ĐIỀU HÒA KHÔNG KHÍ TRÊN Ô TÔ 74

1. Sơ đồ hệ thống điện điều khiển hệ thống điều hòa không khí ô tô…....

2. Quy trình kiểm tra……………………………………………...

2.1. Kiểm tra hần cơ…………………………………………..…………..

2.2. Kiểm tra phần điện……………………………………………………

TÀI LIỆU THAM KHẢO……………………………………....……….

GIÁO TRÌNH MÔN HỌC/ MÔ ĐUN

Tên mô đun: Bảo dưỡng và sửa chữa hệ thống điều hòa không khí Mã mô đun: CMĐ 34

I. Vị trí, tính chất của mô đun:

- Vị trí: Mô đun được bố trí dạy sau các môn học/ mô đun sau: MH 07, MH 08, MH 09, MH 10, MH 11, MH 12, MĐ13, MĐ 14, MH 15.

- Tính chất: Mô đun thực hành chuyên môn

II. Mục tiêu mô đun:

- Kiến thức:

Phân tích đúng những hiện tượng, nguyên nhân hư hỏng trong hệ thống điều hòa không khí ô tô

Trình bày được phương pháp bảo dưỡng, sửa chữa những hư hỏng của các bộ phận hệ thống hệ thống điều hòa không khí ô tô.

- Kỹ năng:

- Bảo dưỡng, sửa chữa các chi tiết, bộ phận trong hệ thống hệ thống điều hòa không khí ô tô đúng quy trình, quy phạm và đúng các tiêu chuẩn kỹ thuật trong sửa chữa

- Năng lực tự chủ và trách nhiệm:

- Chấp hành đúng quy trình, quy phạm trong nghề công nghệ ô tô

- Rèn luyện tính kỷ luật, cẩn thận, tỉ mỉ của học viên

III. Nội dung mô đun:

BÀI 1. BẢO DƯỠNG HỆ THỐNG ĐIỀU HÒA KHÔNG KHÍ

TRÊN Ô TÔ

1. Khái quát về hệ thống điều hòa không khí trên ô tô

1.1. Công dụng

- Đưa không khí sạch vào trong xe.

- Duy trì nhiệt độ không khí trong xe ở một nhiệt độ thích hợp

1.2. Phân loại

a) Phân loại theo vị trí của hệ thông trên xe

- Kiểu đặt phía trước: giàn lạnh được đặt gần bảng đồng hồ, bảng điều khiển của xe.

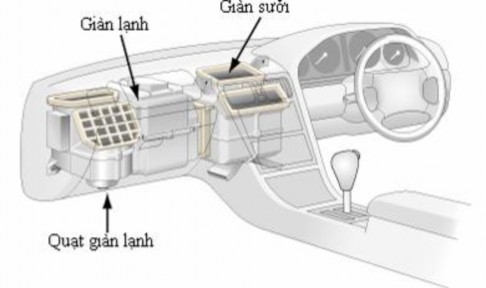

Hình 1.2.1. Hệ thống lạnh kiểu đặt phía trước

- Kiểu kép (giàn lạnh đặt trước và sau xe): kiểu kép cho năng suất lạnh cao hơn và nhiệt độ đồng đều ở mọi nơi trong xe vì không khí lạnh được thổi từ phía trước ra phía sau xe.
