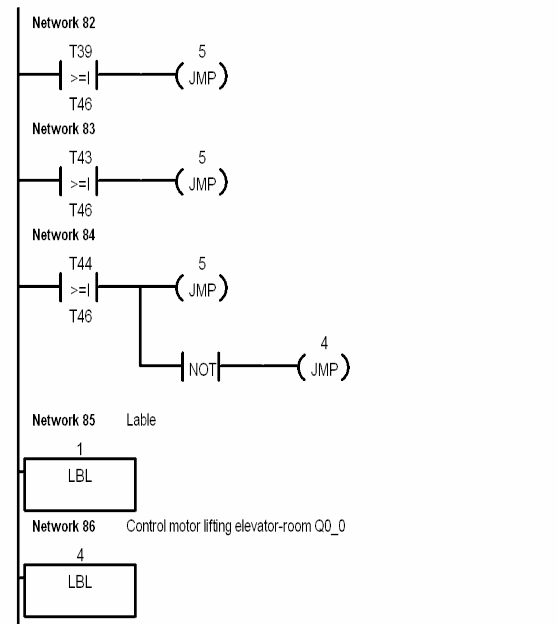

Chương trình điều khiển thang máy nhà 4 tầng viết dưới dạng STL NETWORK 1 1

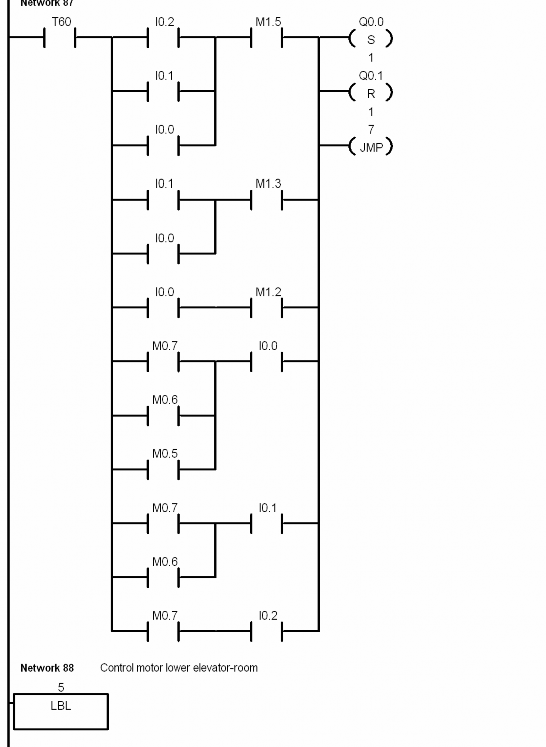

Chương trình điều khiển thang máy nhà 4 tầng viết dưới dạng STL NETWORK 1 2

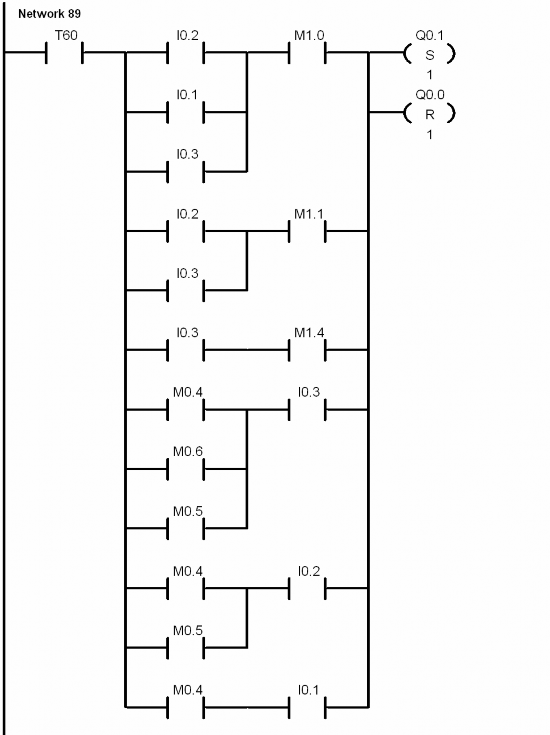

Chương trình điều khiển thang máy nhà 4 tầng viết dưới dạng STL NETWORK 1 3

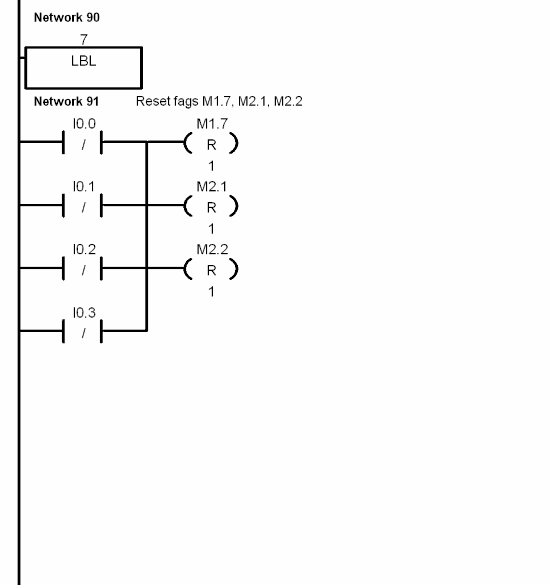

Chương trình điều khiển thang máy nhà 4 tầng viết dưới dạng STL NETWORK 1 4

Có thể bạn quan tâm!

Xem toàn bộ 110 trang tài liệu này.


* Chương trình điều khiển thang máy nhà 4 tầng viết dưới dạng STL NETWORK 1 //Testing of calling floor

NETWORK 2 //Testing of calling floor LBL 0

NETWORK 3 LD I1.0

S M1.0, 1

NETWORK 4 LD I1.1

S M1.1, 1

NETWORK 5 LD I1.2

S M1.2, 1

NETWORK 6 LD I1.3

S M1.3, 1

NETWORK 7 LD I1.4

S M1.4, 1

NETWORK 8 LD I1.5

S M1.5, 1

NETWORK 9 // Keeping of calling floor LD M1.0

TON T37, +3000

NETWORK 10 LD M1.1


TON T38, +3000

NETWORK 11 LD M1.2

TON T39, +3000

NETWORK 12 LD M1.3

TON T40, +3000

NETWORK 13 LD M1.4

TON T41, +3000

NETWORK 14 LD M1.5

TON T42, +3000

NETWORK 15 // Waiting for calling floor LDN M1.0

AN M1.1

AN M1.2

AN M1.3

AN M1.4

AN M1.5

JMP 0 //Jumping to lable 0 NETWORK 16 //Testing of coming floor LD I0.4

S M0.4, 1

NETWORK 17 LD I0.5

S M0.5, 1

NETWORK 18


LD I0.6

S M0.6, 1

NETWORK 19 LD I0.7

S M0.7, 1

NETWORK 20 //Keeping of coming floor LD M0.4

TON T43, +3000

NETWORK 21 LD M0.5

TON T44, +3000

NETWORK 22 LD M0.6

TON T45, +3000

NETWORK 23 LD M0.7

TON T46, +3000

NETWORK 24 // Stop elevator-room LD I0.3

LD I0.2

LD M1.3

O M0.6

O M1.4 ALD

OLD

LD I0.1

LD M1.2

O M1.1


O M0.5 ALD

OLD

O I0.0

R Q0.0, 1

R Q0.1, 1

R M2.0, 1

R M2.5, 1

NETWORK 25 //Jumping if elevator-room don't stop LD M2.5

JMP 1

NETWORK 26 // Arrive at floor 1. LD I0.0

AN Q0.0

AN Q0.1

R M1.0, 1

R M0.4, 1

NETWORK 27 // Delay after stoping elevator-room LD I0.0

AN Q0.0

AN Q0.1

AN T48

TON T47, +20 //2s

NETWORK 28 // Open the door LD T47

AN M2.0

AN I1.7

= Q0.2
