Nội Dung Và Phương Pháp Chia Mảnh Bản Đồ Địa Chính 25048

c. Phép chiếu UTM

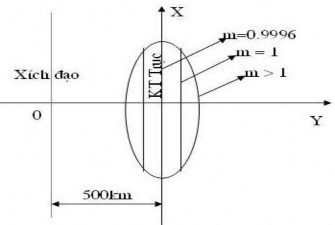

Hình 2.2: Phép chiếu UTM

Lợi thế cơ bản của lưới chiếu UTM là biến dạng qua phép chiếu nhỏ và tương đối đồng nhất. Tỷ lệ độ dài trên kinh tuyến trục múi 60 là m0 = 0,9996, trên hai kinh tuyến đối xứng nhau cách nhau khoảng 1,50 so với kinh tuyến m=1, trên kinh tuyến biên của múi chiếu m>1. Ngày nay nhiều nước phương Tây và trong vùng Đông Nam Á dùng múi chiếu UTM và Elipxoid WGS84. Ngoài ưu điểm cơ bản là biến dạng nhỏ, nếu dùng múi chiếu UTM sẽ thuận lợi hơn trong công việc sử dụng một số công nghệ của phương Tây và tiện liên hệ toạ độ Nhà nước Việt Nam với hệ toạ độ quốc tế.

Bản đồ địa chính của Việt Nam được thành lập trước năm 2000 đều sử dụng phép chiếu Gauss. Tháng 7 năm 2000 Tổng cục Địa chính đã công bố và đưa vào sử dụng hệ quy chiếu và hệ toạ độ nhà nước VN-2000.

Tham số chính của hệ VN-2000 gồm có:

- Bán trục lớn a=6378137,0m

- Độ dẹt =1/298,25723563

- Tốc độ quay quanh trục w=7292115,0x10-11rad/s

- Hằng số trọng trường trái đất GM=3986005.108m3s.

Điểm gốc toạ độ quốc gia N00 đặt tại Viện Công Nghệ Địa chính, đường Hoàng Quốc Việt, Hà Nội. [8].

Để đảm bảo chắc chắn cho khu vực đo vẽ bản đồ địa chính cấp tỉnh hoặc thành phố không cách xa kinh tuyến trục của múi chiếu quá 80km, trong quy phạm quy định cụ thể kinh tuyến trục cho từng tỉnh riêng biệt. Hiện nay cả nước có 63 tỉnh và thành phố, có nhiều tỉnh nằm trên cùng một kinh tuyến, vì vậy mỗi tỉnh được chỉ định chọn một trong 10 kinh tuyến trục từ 1030 đến 1090 [14].

2.4.2. Nội dung và phương pháp chia mảnh bản đồ địa chính

- Bản đồ địa chính tỷ lệ 1:10000

Mảnh bản đồ địa chính tỷ lệ 1:10000 được xác định như sau:

Chia mặt phẳng chiếu hình thành các ô vuông, mỗi ô vuông có kích thước thực tế là 6 x 6 kilômét(km) tương ứng với một mảnh bản đồ địa chính tỷ lệ 1:10000. Kích thước khung trong tiêu chuẩn của mảnh bản đồ địa chính tỷ lệ 1:10000 là 60 x 60 cm, tương ứng với diện tích là 3600 hécta(ha) ngoài thực địa.

Số hiệu của mảnh bản đồ địa chính tỷ lệ 1:10000 gồm 08 chữ số: 02 số đầu là 10, tiếp sau là dấu gạch nối (-), 03 số tiếp là 03 số chẵn km của tọa độ X, 03 chữ số sau là 03 số chẵn km của tọa độ Y của điểm góc trái phía trên khung trong tiêu chuẩn của mảnh bản đồ địa chính [7][13].

- Bản đồ địa chính tỷ lệ 1:5000

Chia mảnh bản đồ địa chính tỷ lệ 1:10000 thành 04 ô vuông, mỗi ô vuông có kích thước thực tế là 3 x 3 km tương ứng với một mảnh bản đồ địa chính tỷ lệ 1:5000. Kích thước khung trong tiêu chuẩn của mảnh bản đồ địa chính tỷ lệ 1:5000 là 60 x 60 cm, tương ứng với diện tích là 900ha ngoài thực địa.

Số hiệu của mảnh bản đồ địa chính tỷ lệ 1:5000 gồm 06 chữ số: 03 số đầu là 03 số chẵn km của tọa độ X, 03 chữ số sau là 03 số chẵn km của tọa độ Y của điểm góc trái phía trên khung trong tiêu chuẩn của mảnh bản đồ địa chính [7][13].

- Bản đồ địa chính tỷ lệ 1:2000

Chia mảnh bản đồ địa chính tỷ lệ 1:5000 thành 09 ô vuông, mỗi ô vuông có kích thước thực tế 1 x 1 km tương ứng với một mảnh bản đồ địa chính tỷ lệ 1:2000. Kích thước khung trong tiêu chuẩn của mảnh bản đồ địa chính tỷ lệ 1:2000 là 50 x 50 cm, tương ứng với diện tích 100ha ngoài thực địa. [7][13].

Các ô vuông được đánh số thứ tự bằng chữ số Ả Rập từ 1 đến 9 theo nguyên tắc từ trái sang phải, từ trên xuống dưới. Số hiệu của mảnh bản đồ địa chính tỷ lệ 1:2000 bao gồm số hiệu mảnh bản đồ địa chính tỷ lệ 1:5000, gạch nối (-) và số thứ tự ô vuông [7][13].

- Bản đồ địa chính tỷ lệ 1:1000

Chia mảnh bản đồ địa chính tỷ lệ 1:2000 thành 04 ô vuông, mỗi ô vuông có kích thước thực tế 0,5 x 0,5 km tương ứng với một mảnh bản đồ địa chính tỷ lệ 1:1000. Kích thước khung trong tiêu chuẩn của mảnh bản đồ địa chính tỷ lệ 1:1000 là 50 x 50 cm, tương ứng với diện tích 25ha ngoài thực địa.

Các ô vuông được đánh thứ tự bằng chữ cái a, b, c, d theo nguyên tắc từ trái sang phải, từ trên xuống dưới. Số hiệu mảnh bản đồ địa chính tỷ lệ 1:1000 bao gồm số hiệu mảnh bản đồ địa chính tỷ lệ 1:2000, gạch nối (-) và số thứ tự ô vuông [7][13].

- Bản đồ tỷ lệ 1:500

Chia mảnh bản đồ địa chính tỷ lệ 1:2000 thành 16 ô vuông, mỗi ô vuông có kích thước thực tế 0,25 x 0,25 km tương ứng với một mảnh bản đồ địa chính tỷ lệ 1:500. Kích thước khung trong tiêu chuẩn của mảnh bản đồ địa chính tỷ lệ 1:500 là 50 x 50 cm, tương ứng với diện tích 6,25ha ngoài thực địa.

Các ô vuông được đánh số thứ tự bằng chữ số Ả Rập từ 1 đến 16 theo nguyên tắc từ trái sang phải, từ trên xuống dưới. Số hiệu mảnh bản đồ địa chính tỷ lệ 1:500 bao gồm số hiệu mảnh bản đồ địa chính tỷ lệ 1:2000, gạch nối (-) và số thứ tự ô vuông trong ngoặc đơn [7][13].

- Bản đồ tỷ lệ 1:200

Chia mảnh bản đồ địa chính 1:2000 thành 100 ô vuông, mỗi ô vuông có kích thước thực tế 0,10 x 0,10 km, tương ứng với một mảnh bản đồ địa chính tỷ lệ 1:200. Kích thước khung trong tiêu chuẩn của mảnh bản đồ địa chính tỷ lệ 1:200 là 50 x 50 cm, tương ứng với diện tích 1,00ha ngoài thực địa.

Các ô vuông được đánh số thứ tự bằng chữ số Ả Rập từ 1 đến 100 theo nguyên tắc từ trái sang phải, từ trên xuống dưới. Số hiệu mảnh bản đồ địa chính tỷ lệ 1:200 bao gồm số hiệu mảnh bản đồ địa chính tỷ lệ 1:2000, gạch nối (-) và số thứ tự ô vuông [7][13].

Bảng 2.1. Tóm tắt một vài thông số phân mảnh bản đồ

Tỷ lệ bản đồ

Cơ sở để chia mảnh	Kích hước bả vẽ (cm)	Kích thước n thực tế (m)	Diên tích đo vẽ (ha)	Ký hiệu thêm vào	Ví dụ
1:25000	Khu đo	48*48	12000*12000	14400		25-340 493
1:10000	1:25000	60*60	6000*6000	3600		10-334 499
1:5000	1:10000	60*60	3000*3000	900		331.502
1:2000	1:5000	50*50	100*100	100	149	331.502-9
1:1000	1:2000	50*50	500*500	25	A,b,c,d	311.502-9-d
1:500	1:2000	50*50	250*250	6,25	(1)..(16)	331.502-9-(16)
1:200	1:2000	50*50	100*100	1,0	14100	331 502-9-100

Có thể bạn quan tâm!

Xem toàn bộ 70 trang tài liệu này.

(Nguồn: Bộ Tài Nguyên và Môi Trường năm 2013)

2.4.2.1. Cơ sở pháp lý

- Luật đất đai năm 2013, ngày 29/11/2013 của Quốc hội.

- Quyết định số 235/2000/QĐ-TCĐC ngày 26/06/2000 của Tổng cục trưởng Tổng cục địa chính về việc công bố hệ thống phần mềm chuẩn thống nhất trong toàn ngành địa chính.

- Nghị định 43/2014/NĐ-CP hướng dẫn thi hành Luật đất đai 2013 số 45/2013/QH1.

- Quyết định 08/2008/QĐ- BTNMT ngày 10/11/2008 Quy phạm thành lập bản đồ địa chính tỷ lệ 1:200; 1:500; 1:1000; 1:2000; 1:5000; 1:10000.

- Luật Đất đai ngày 26 tháng 11 năm 2003.

- Luật sửa đổi, bổ sung một số điều của các luật liên quan đến đầu tư xây dựng cơ bản ngày 19 tháng 6 năm2009.

- Nghị định số 181/2004/NĐ-CP ngày 29 tháng 10 năm 2004 của Chính phủ về thi hành Luật đất đai.

- Nghị định số 88/2009/NĐ-CP ngày 19 tháng 10 năm 2009 của Chính phủ về cấp Giấy chứng nhận quyền sử dụng đất, quyền sở hữu nhà ở và tài sản khác gắn liền với đất.

- Nghị định số 21/2013/NĐ-CP ngày 04 tháng 3 năm 2013 của Chính phủ quy định chức năng, nhiệm vụ, quyền hạn và cơ cấu tổ chức của Bộ Tài nguyên và Môi trường.

- Hợp đồng số 29/HĐKT-STNMT ngày 23 tháng 12 năm 2016 giữa Sở Tài nguyên và Môi trường tỉnh Lào Cai với Công ty TNHH VietMap về việc đặt hàng thực hiện nhiệm vụ: Đo vẽ, chỉnh lý và cấp giấy chứng nhận sử dụng đất tại xã Cam Cọn, huyện Bảo Yên, tỉnh Lào Cai.

- Quyết định số 1310/QĐ-UBND ngày 19/8/2010 của Ủy ban nhân dân tỉnh Lào Cai về việc phê duyệt Thiết kế kỹ thuật - Dự toán xây dựng hệ thống hồ sơ địa chính và cơ sở dữ liệu quản lý đất đai tại huyện xã Cam Cọn, huyện Bảo Yên, tỉnh Lào Cai.

- Quyết định 1010/QĐ-UBND ngày 14/8/2013 của Uỷ ban nhân dân tỉnh Lào Cai về việc phê duyệt điều chỉnh Dự án xây dựng hệ thống hồ sơ địa chính và cơ sở dữ liệu quản lý đất đai tỉnh Lào Cai.

- Quyết định số 3453/QĐ-UBND ngày 06/11/2016 của Uỷ ban nhân dân tỉnh Lào Cai về việc phê duyệt đặt hàng các đơn vị thực hiện nhiệm vụ: Điều chỉnh Thiết kế kỹ thuật - Dự toán; thi công; giám sát, kiểm tra nghiệm

thu Dự án đo đạc lập bản đồ địa chính; lập hồ sơ địa chính, lập hồ sơ cấp giấy chứng nhận quyền sử dụng đất lần đầu tại huyện Bảo Yên.

2.4.2.2. Cơ sở thực tiễn

Hiện nay hầu hết tất cả các tỉnh thành trên nước ta đã thành lập bản đồ địa chính bằng phương pháp đo vẽ bằng GPS, GNSS và máy toàn đạc điện tử, máy RTK. Công ty TNHH VietMap đã xây dựng bản đồ ở rất nhiều tỉnh trên nước ta như: Lào Cai, Bắc Giang, Yên Bái, Thái Nguyên, Hà Tĩnh... Đây là phương pháp cho kết quả và độ chính xác cao nên đây là phương pháp chủ yếu để thành lập bản đồ hiện nay.

Vì vậy, khi đi thực tập ở công ty TNHH Viet Map em tiếp tục nghiên cứu ứng dụng công nghệ tin học và máy RTK đo vẽ chi tiết để chỉnh lý bản đồ địa chính cho xã Cam Cọn, huyện Bảo Yên, tỉnh Lào Cai.

Trong thời gian thực tập, dưới sự chỉ bảo tận tình của các thầy cô trong khoa, các anh chị trong công ty, và sự tạo điều kiện thuận lợi từ phía địa phương, người dân đã giúp em hoàn thành tốt thời gian thực tập. Em được các anh chị chỉ bảo về chuyên môn, đo đạc, cách làm sao để lấy điểm cạnh góc chính xác. Cách cầm máy rover, các thao tác biên tập bản đồ, các loại phần mền hỗ trợ quá trình xử lí, biên tập bản đồ.

Đồng thời em được đi giải thửa, đối soát thực địa, đi quy chủ tại các thôn trong xã. Thời gian đó thực sự có ý nghĩa đối với em. Bản thân em cảm thấy mình vững vàng hơn trong tay nghề, tự tin hơn khi ra trường.

Ngoài những điều kiện thuận lợi trong quá trình thực tập tại xã, chúng em cũng gặp không ít những khó khăn. Trong thời gian thực tập tại xã Cam Cọn đúng vào mùa mưa, khiến công tác đi đo ngoại nghiệp gặp rất nhiều khó khăn. Đồng thời khi mới tiếp xúc với thực tế, kiến thức chưa chắc luôn kiến chúng em lúng túng trong xử lý các vấn đề thực tiễn và mất rất nhiều thời gian.

Sự không thuận lợi về thời tiết còn khiến, độ ẩm không khí cao, ảnh hưởng đến máy móc, làm cho máy luôn bị ẩm, khiến công tác đo đạc phải tạm dừng nhiền ngày đề bảo trì máy.

Hơn nửa tại địa phương địa hình là phần lớn là đồi núi, việc đo đạc luôn gặp khó khăn do vướng tầm nhìn, nên công tác đo đạc với chúng em càng thêm khó khăn.

2.4.2.3. Đo vẽ bản đồ địa chính bằng phương pháp GPS.

Xác định khu vực thành lập bản đồ, Xác định ranh giới hành chính cấp xã

Xây dựng lưới khống chế đo vẽ

Đo đạc chi tiết ranh giới thửa, địa hình, địa vật kết hợp điều tra thửa đất

Nhập và xử lí số liệu đo trên máy tính, nối các điểm chi tiết. In thử bản vẽ, kiểm tra thực địa,đo bù kết hợp quy chủ sử dụng đất

Tự đồng tìm và sửa lỗi; Tạo vùng; Tính diện tích; đánh số thửa

Biên tập bản đồ địa chính cơ sở, Bản đồ địa chính ở dạng giấy và dạng số

- In bản đồ giấy

- Ghi bản số trên đĩa CD

Lập hồ sơ, giao nộp sản phẩm

Hình 2.3: Sơ đồ quy trình công nghệ đo vẽ bản đồ địa chính

2.4.3. Thành lập lưới khống chế trắc địa

2.4.3.1. Khái quát về lưới tọa độ địa chính

Lưới khống chế địa chính là lưới khống chế mặt bằng được thành lập trên các vùng lãnh thổ khác nhau nhằm mục đích chủ yếu để đo vẽ bản đồ địa chính tỷ lệ 1: 5000; 1: 2000; 1: 1000 ở các vùng nông thôn và tỷ lệ 1: 500; 1: 200 ở các vùng đô thị.

Lưới khống chế địa chính được tính toán trong hệ tọa độ nhà nước, dùng các điểm tọa độ nhà nước hạng cao làm điểm khởi tính. Khi xây dựng lưới tọa độ địa chính cần đo nối với các điểm khống chế nhà nước.

Hiện nay, lưới tọa độ địa chính hạngI, hạng II phủ trùm toàn bộ lãnh thổ quốc gia, được đo đạc với độ chính xác cao, đã được xử lý tổng hợp với các số liệu khác nên đảm bảo tính thống nhất và hệ thống trên phạm vi cả nước. Lưới tọa độ hạng III và hạng IV đã được xây dựng ở một số vùng, đảm bảo độ chính xác và mật độ điểm để đo vẽ bản đồ địa chính ở khu vực nông thôn và đất lâm nghiệp. Tuy nhiên vai trò thực tế của lưới tọa độ này bị hạn chế vì mất mát và hư hỏng nhiều.

Lưới tọa độ địa chính được xác định nhờ 3 cấp trung gian dựa vào lưới hạng I và lưới hạng II nhà nước đó là: Địa chính cơ sở, địa chính cấp 1, địa chính cấp 2 sau đó phát triển bằng lưới đo vẽ 1 hoặc 2 cấp.

Hiện nay, lưới địa chính cơ sở được xây dựng bằng công nghệ GPS,GNSS còn lưới địa chính cấp thấp hơn dùng phương pháp đường truyền đo cạnh bằng máy toàn đạc điện tử.

2.4.3.2. Những yêu cầu, kĩ thuật cơ bản của lưới đường chuyền kinh vĩ

Lưới kinh vĩ được thiết kế phải tuân theo các chỉ tiêu kỹ thuật của quy phạm hiện hành chiều dài tuyến, sai số khép góc, sai số khép tương đối đường chuyền tuân theo bảng sau:
