Nghiên cứu quá trình cháy và phát thải ô nhiễm động cơ hybrid biogas-xăng - 20



PL 10 Chọn cửa sổ new surface PL 11 Xuất hiện hình mình mặt cắt c Lựa chọn 1

PL 10 Chọn cửa sổ new surface PL 11 Xuất hiện hình mình mặt cắt c Lựa chọn 2

PL-10: Chọn cửa sổ new surface

PL-11: Xuất hiện hình mình mặt cắt

Có thể bạn quan tâm!

Xem toàn bộ 178 trang tài liệu này.

c)Lựa chọn mô hình chảy rối

- Model Viscous – Laminar k-epsilon (2 eqn) (PL-12)

- Xuất hiện cửa sổ Viscous Model

- Giữ nguyên các giá trị mặc định khác của mô hình

- OK.



d)Lựa chọn vật liệu

PL-12: Chọn mô hình chảy rối k-

Vật liệu có thể là lưu chất đơn hay hỗn hợp các lưu chất.

Nếu vật liệu có sẵn trong database của FLUENT thì ta có thể chọn, không cần định nghĩa.


Nếu vật liệu không có sẵn trong database của FLUENT (như biogas), ta phải định nghĩa.

- Tiến hành lập bảng PDF

oTrong khung làm việc Models, chọn Species

– Off

oChọn Partially Premixed Combustion

oXuất hiện cửa sổ Species Model (Hình PL-13)

oChọn thẻ Boundary

oNhập “co2” vào mục Boundary Species

(PL-14)

oAdd

oTrong mục Specify species in, chọn Mole fraction

oTrong cột Fuel, nhập “0.7” vào ô ch4; “0.3” vào ô co2

(Hình PL-15)

oChọn thẻ Table

PL-13: Chọn cửa sổ Species Model


PL-14: Chọn Partially Premixed Combustion

oBấm nút Calulate PDF Table (PL-15)

oSau khi tạo ra bảng PDF, chọn Diplay PDF Table để xem các đồ thị (PL-15).


oTrong cửa sổ Species Model; chọn OK để kết thúc việc tạo bảng


PL-15: Nhập giá trị nhiên liệu

Bước 3. Xác lập điều kiện biên

a) Điều kiện biên không khí vào

- Boundary input_in pressure_inlet (PL-16)

- Bấm chuột trái vào thẻ Momentum (PL-17)

- Cho giá trị áp suất dư đầu không khí vào Gauge Total Pressure (ở đây lấy giá trị 0 Pascal)

- Bấm chuột trái vào thẻ Species (PL-18)

- Chọn Specify Species Mole Fractions

- Điền thành phần các chất trong không khí đầu vào ở cửa sổ Species Mole Fractions (ở đây chọn không khí có 0.79N2 và 0.21O2).

- Bấm chuột trái vào OK để đóng cửa sổ Pressure Inlet

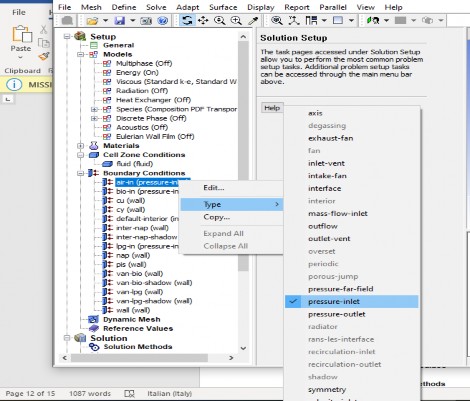

PL 16 Chọn thẻ điều kiện biên và chọn pressure inlet PL 17 Chọn giá trị áp 3


PL-16: Chọn thẻ điều kiện biên và chọn pressure_inlet

PL-17: Chọn giá trị áp suất dư đầu không khí vào Gauge Total Pressure (ở đây lấy giá trị 0 Pascal)



PL-18: Chọn giá trị thành phần các chất trong không khí đầu vào ở cửa sổ Species Mole Fractions (ở đây chọn không khí có 0.79N2 và 0.21O2).

b)Điều kiện biên nhiên liệu vào

- Boundary bio_in pressure_inlet (PL-19)

- Bấm chuột trái vào thẻ Momentum (PL-20)

- Cho giá trị áp suất dư nhiên liệu vào Gauge Total Pressure (ở đây lấy giá trị 50 Pascal)

- Bấm chuột trái vào thẻ Species (PL-21)

- Chọn Specify Species Mole Fractions

- Điền thành phần các chất trong nhiên liệu đầu vào ở cửa sổ Species Mole Fractions (ở đây chọn nhiên liệu có 0.7CH4 và 0.3CO2).

- Bấm chuột trái vào OK để đóng cửa sổ Pressure Inlet

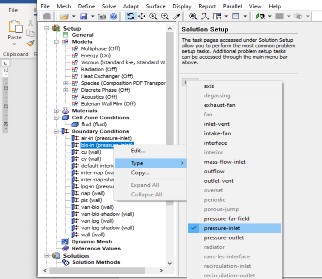

PL 19 Chọn mô hình pressure inlet trong thẻ bio in PL 20 Chọn giá trị áp suất dư 4

PL-19: Chọn mô hình pressure-inlet trong thẻ bio-in

PL-20: Chọn giá trị áp suất dư nhiên liệu vào Gauge Total Pressure (ở đây lấy giá trị 10000 Pascal


PL-21: Chọn giá trị thành phần các chất trong nhiên liệu đầu vào ở cửa sổ Species Mole Fractions (ở đây chọn nhiên liệu có 0.6CH4 và 0.4CO2)

Bước 4. Chuẩn bị giải hệ phương trình

a)Cài đặt tiêu chuẩn hội tụ

- Monitors Residual – Print, Plot (PL-22)

- Giữ nguyên các giá trị mặc định và tùy chọn mặc định

- Print, Plot Option thể hiện kết quả trong quá trình tính (in kết quả và vẽ đồ

thị).


- Thay đổi các tiêu chuẩn hội tụ (Criteria). Tiêu chuẩn hội tụ mặc định là 103.


PL-22: Giá trị chọn và giá trị mặt định thể hiện kết quả trong quá trình tính (in kết quả và vẽ đồ thị).

b)Cài đặt điều kiện ban đầu

- Chọn Solution Initialization (PL-23)

- Chọn Standard Initialization

- Bấm chuột trái vào nút Initialize


PL-23: Chọn Intialize trong Solution Initialization


Bước 5. Giải hệ phương trình

- Chọn Run Calculation (PL-24)

- Chọn Number of Iterations: “300” (bước tính)

- Chọn Reporting Interval: “5” (cứ 5 bước tính thì in 1 lần kết quả).

- FLUENT sẽ giải hệ phương trình, hiển thị kết quả tính và vẽ đồ thị biến thiên của

Residuals theo các bước tính (PL-25)

- Khi hội tụ hoặc tiến hành xong 300 bước tính, chương trình dừng.

- Nếu quá 300 bước tính mà chương trình chưa hội tụ thì ta bấm vào Calculate để tính tiếp.

PL-24: Hiển thị các giá trị trong Run Calculation

..... Xem trang tiếp theo?
