Nghiên cứu quá trình cháy và phát thải ô nhiễm động cơ hybrid biogas-xăng

PL-25: Chạy chương trình tính toán

Bước 6. Xuất kết quả

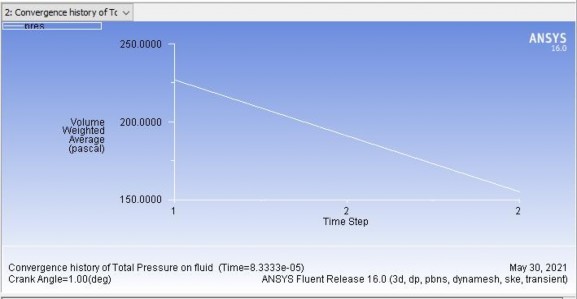

PL-26: Chọn kết quả hiện thị pressure trong Graphics and Animations

4. Tính toán mô phỏng quá trình cháy với phần mền FLUENT

Bước 1. Xác định mô hình lưới động

Define Dynamic Mesh Parameters

Bấm chuột trái vào Dynamic Mesh.

Chọn Models:

 Dynamic Mesh (PL-27)

 In-Cylinder (PL-31) Chọn Mesh Methods:

 Smoothing (PL-28)

 Layering (PL-29)

 Remeshing (PL-30)


	PL-27: Chọn mô hình lưới động Dynamic Mesh

PL-28: Thiết lập mô hình lưới động cho thẻ Smoothing	PL-29: Thiết lập mô hình lưới động cho thẻ Layering

Có thể bạn quan tâm!

Xem toàn bộ 178 trang tài liệu này.

PL-30: Thiết lập mô hình lưới động cho

thẻ Remeshing

PL-31: Thiết lập mô hình lưới động cho

thẻ In-Cylinder

Bước 7. Xác định khu vực lưới biến dạng và biên di động

PL-32: Xác lập các thông số cho khu vực xi lanh

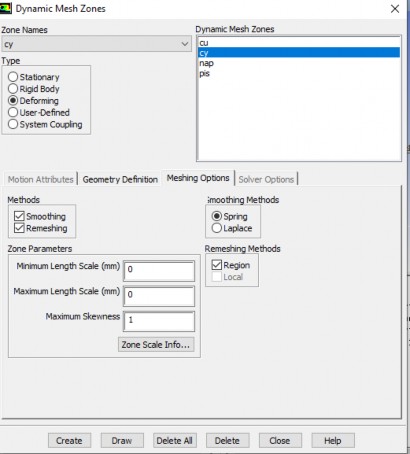

PL-33: Xác lập lưới biến dạng cho xi lanh

PL-34: Hiển thị lưới của không gian tính toán

Bước 8. Kích hoạt phương trình năng lượng

PL-35: Chọn phương trình năng lượng

Bước 9. Chọn mô hình độ nhớt rối

Bước 10. Chọn thông sô liên quan đến vị trí đánh lửu

Chọn menu Define -> Model ->Species ->Spark Ignition, trong cửa sổ Spark Ignition Model chọn Fixed Spark Size. Tiếp tục thiết lập các thông số trong Spark Ignition Model như sau: năng lượng đánh lửa trong trường hợp này là 143J, vị trí đánh lửa ở tọa độ (0,90,0), bắt đầu đánh lửa tại (20 độ trước điểm chết trên).

PL-36: Chọn các thông số đánh lửa

Bước 11. Xác định mặt phẳng để biểu diễn kết quả
