Nghiên cứu hệ thống thông tin di động tiền 4G LTE

Dữ liệu vào: 96 bit Kiểu điều chế: 64QAM Số khối: 16

Số symbol/khối:1 Kích thước FFT: 512 Số user:1

Trường hợp này cũng tương tự như đối với 16QAM, chỉ khác là số bit dữ liệu đưa vào sẽ là 96 bit, điều chế 64QAM sẽ nhóm từng 6 bit lại với nhau, do đó ta cũng được 16 kí tự. Sau đó, thực hiện tương tự trường hợp 16QAM.

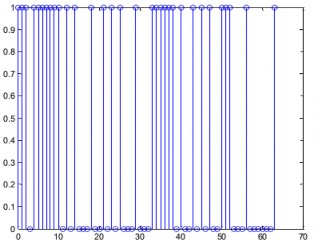

Chọn nút A, dữ liệu vào gồm 64 bit ngẫu nhiên:

64 bit này được điều chế 16QAM_nhóm 4 bit thành 1 kí tự (symbol), ta được 16 kí tự. Chọn nút B ta thấy được chòm sao kí tự

Có thể bạn quan tâm!

Xem toàn bộ 80 trang tài liệu này.

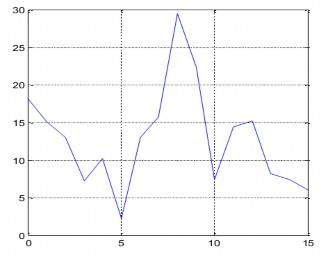

Sở dĩ ta không nhìn thấy đầy đủ 16 kí tự trên chòm sao là vì một số kí tự đã bị trùng lấp nhau Đem 16 kí tự đi điều chế FFT, tại nút C:

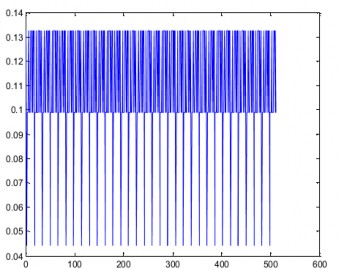

Sau đó, đem tín hiệu ánh xạ lên 512 sóng mang con, rồi thực hiện biến đổi IFFT 512 điểm, chuyển tín hiệu từ miền tần số về miền thời gian. Chọn D:

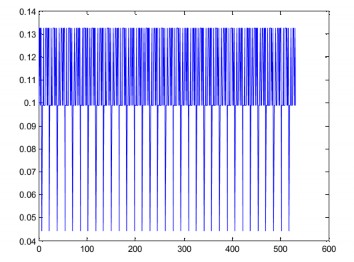

Chèn khoảng bảo vệ CP, kích thước CP là 20.Tại E

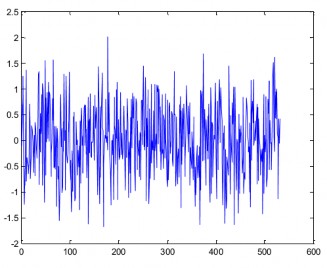

Phát tín hiệu lên kênh truyền trong môi trường nhiễu AWGN, tín hiệu nhiễu ngẫu nhiên tại F:

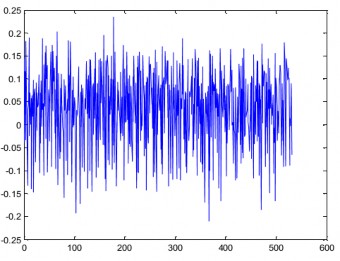

Tín hiệu thu về có cộng nhiễu tại G

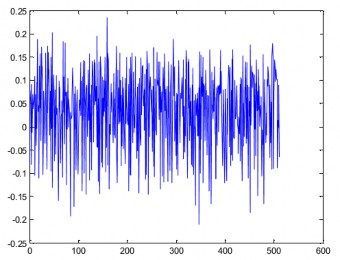

Loại CP, tín hiệu được trả về kích thước 512 (H):

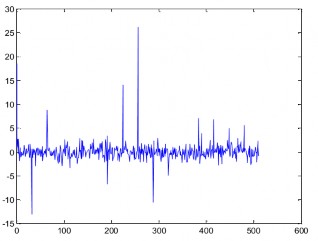

Lấy FFT 512 điểm đưa tín hiệu về miền tần số, tại điểm I:

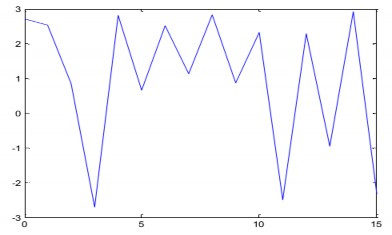

Giải ánh xạ sóng mang con, ta thu lại được 16 kí tự (K):

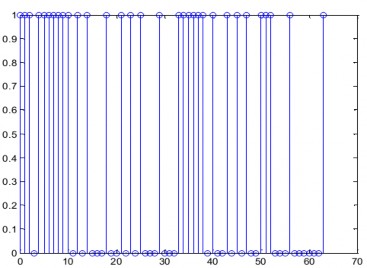

Thực hiện giải điều chế 16QAM và chuyển dữ liệu từ song song sang nối tiếp, ta được 64 bit (L):

Mô phỏng hệ thống SCFDMA 10 user trong các trường hợp: cô định, di chuyển chậm (đi bộ), di chuyển nhanh (đi xe)

4.3. SO SÁNH HIỆU SUẤT KHI THUÊ BA THAY ĐỔI TRẠNG THÁI.

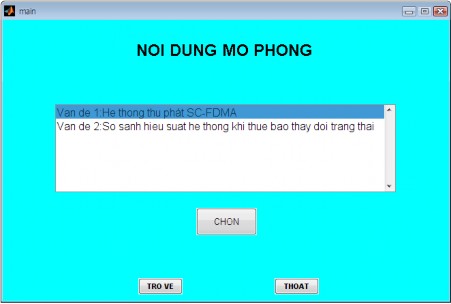

Lựa chọn vấn đề 2

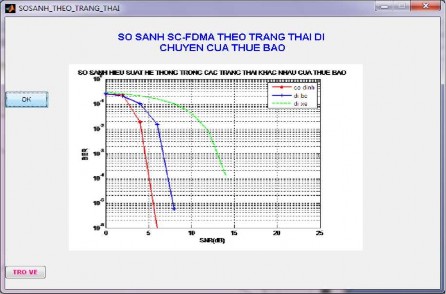

Nhận xét: Trong trường hợp user cố định (lí tưởng), hệ thống đạt chất lượng tốt nhất tức tỉ lệ lỗi bit là ít nhất. Đối với trường hợp user di chuyển nhanh (thực tế), hệ thống đạt chất lượng kém nhất.

KẾT LUẬN

Công nghệ LTE là một công nghệ mới, đã và đang được tiếp tục nghiên cứu và triển khai trên toàn thế giới, với khả năng truyền tải tốc độ cao kiến trúc mạng đơn giản , sử dụng băng tần hiệu quả và hoàn toàn tương thích với các hệ thống trước đó (GSM & WCDMA) và dựa trên một mạng toàn IP. LTE có thể trở thành hệ thống thông tin di động toàn cầu trong tương lai. Vì vậy việc tìm hiểu về công nghệ LTE là cần thiết và có ý nghĩa thực tế.

Trong đồ án này em đã đề cập một cách tổng quan về công nghệ LTE, trọng tâm gồm các phần :

 Tìm hiểu quá trình phát triển của các hệ thống thông tin di động cho đến nay, giới thiệu về công nghệ LTE.

 Tìm hiểu về kiến trúc mạng LTE, các thành phần chính và các giao thức sử dụng.

 Nắm bắt được các công nghệ OFDMA, SC_FDMA và MIMO sử dụng trong giao diện vô tuyến của LTE.

 Tình hình triển khai LTE trên thế giới và tại VIỆT NAM

LTE là một công nghệ phát triển sau so với WIMAX, nhưng với các đặc tính tuyệt vời mà nó đem lại, nên hiện nay đã có rất nhiều các nhà mạng lớn trên thế giới đã ủng hộ và lựa chọn để triển khai. Các nhà chế tạo thiết bị đầu cuối cũng đã tiến hành tích hợp công nghệ LTE vào sản phẩm của mình. Tại việt nam thì các nhà mạng cũng đã tiến hành thử ngiệm công nghệ LTE và cũng đã đạt được những kết quả khả quan. Do vậy, việc nắm bắt công nghệ LTE là hết sức cần thiết.

Tuy nhiên, dù nhóm đã rất cố gắng nhưng do thời gian hạn chế, trình độ và kinh nghiệm còn có hạn nên nội dung của bài tiểu luận này chắc chắn không tránh khỏi những sai sót, đề tài còn hạn chế mà chỉ mới dừng lại ở mức độ tìm hiểu kiến trúc hệ thống, các kỹ thuật đa truy nhập và các giao thức trong công nghệ LTE và thực hiện mô phỏng hệ thống thu phát SC-FDMA, so sánh hiệu suất khi thuê bao thay đổi trạng thái.

TÀI LIỆU THAM KHẢO

1. Harri Holma, Antti Toskala (2009) , LTE for UMTS - OFDMA and SC- FDMA BasedRadio Access, John Wiley & Sons Ltd.

2. Agilent Technologies (2009), 3GPP Long Term Evolution: System Overview, Product Development,and Test Challenges.

3. Farooq Khan (2009), LTE for 4G Mobile Broadband: Air Interface Technologies and Performance, Cambridge University Press.

4. C.Gessner (2008), UMTS Long Term Evolution (LTE) Technology Introduction, Rohde-Schwarz.

5. Erik Dahlman, Stefan Parkvall, Johan Skold, Per Beming (2007), 3G EVOLUTION: HSPA andLTE FOR for mobile broadband, Academic Press.

6. Các website tham khảo : www.Thongtincongnghe.comwww.Vntelecom.orgwww.Tapchibcvt.gov.vnwww.Tudiencongnghe.net www.Xahoithongtin.com
