CDMA2000 EV-DO: sử dụng một kênh dữ liệu 1,25MHz chuyên biệt và có thể cho tốc độ dữ liệu đến 2,4Mbps cho đường xuống và 153Kbps cho đường lên. 1xEV- DO Rev A hỗ trợ truyền thông gói IP, tăng tốc độ đường xuống đến 3,1Mbps và đặc biệt có thể đẩy tốc độ đường lên đến 1,2Mbps. Bên cạnh đó, 1xEV-DO Rev B cho phép nhà cung cấp mạng gộp đến 15 kênh 1,25MHz lại để truyền dữ liệu với tốc độ 73,5Mbps.

CDMA2000 EV-DV: tích hợp thoại và dữ liệu trên cùng một kênh 1,25MHz. CDMA2000 EV-DV cung cấp tốc độ peak đến 4,8Mbps cho đường xuống và đến 307Kbps cho đường lên. Tuy nhiên từ năm 2005, Qualcomm đã dừng vô thời hạn việc phát triển của 1xEV-DV vì đa phần các nhà cung cấp mạng CDMA như Verizon Wireless và Sprint đã chọn EV-DO.

TD-SCDMA là chuẩn di động được đề nghị bởi "China Communications Standards Association" và được ITU duyệt vào năm 1999. Đây là chuẩn 3G của Trung Quốc. TD-SCDMA dùng song công TDD. TD-SCDMA có thể hoạt động trên một dãi tần hẹp 1,6MHz (cho tốc độ 2Mbps) hay 5MHz (cho tốc độ 6Mbps). Ngày xuất hành của TD-SCDMA đã bị đẩy lùi nhiều lần.

1.2. GIỚ THIỆU VỀ CÔNG NGHỆ LTE.

LTE là một trong các con đường tiến tới 4G. là thế hệ thứ tư của chuẩn UMTS do 3GPP phát triển. UMTS thế hệ thứ ba dựa trên WCDMA đã được triển khai trên toàn thế giới. LTE sẽ tồn tại trong giai đoạn đầu của 4G, tiếp theo đó sẽ là IMT Adv. LTE cho phép chuyển đổi dần từ 3G UMTS sang giai đoạn đầu của 4G sau đó sang IMT Adv. LTE-Advance là một phần của 3GPP Release 10 và IMT-Advance sẽ được triển khai vào năm 2013 hoặc sau đó. Ngoài ra Wimax cũng có kế hoạch tiến tới 4G. Để đảm bảo tính cạnh tranh cho hệ thống này trong tương lai, tháng 11/2004 3GPP đã bắt đầu dự án nhằm xác định bước phát triển về lâu dài cho công nghệ di động UMTS với tên gọi Long Term Evolution (LTE). 3GPP đặt ra yêu cầu cao cho LTE, bao gồm cung cấp dịch vụ tốt hơn, sử dụng linh hoạt các băng tần hiện có và băng tần mới, đơn giản hóa kiến trúc mạng với các giao tiếp mở và giảm đáng kể năng lượng tiêu thụ ở thiết bị đầu cuối.

Giao diện không gian và các thuộc tính liên quan của hệ thông LTE được tóm tắt trong bảng 1.1.

Bảng 1.1 Các đặc điểm chính của công nghệ LTE.

Băng tần

1,25 - 20 MHz
Song công	FDD , TDD , bán song công FDD
Di động	350km/h
Đa truy nhập	Đường xuống OFDMA Đường lên SC-FDMA
MIMO	Đường xuống 2 * 2 ; 4 * 2 ; 4 * 4 Đường lên 1 * 2 ; 1 * 4
Tốc độ dữ liệu đỉnh trong 20MHz	Đường xuống : 173 và 326 Mb/s tương ứng với cấu hình MIMO 2 * 2và 4 * 4
Điều chế	QPSK ; 16 QAM và 64 QAM
Mã hóa kênh	Mã tubo
Các công nghệ khác	Lập biểu chính xác kênh; liên kết thích ứng ; điều khiển công suất ; ICIC và ARQ hỗn hợp

Có thể bạn quan tâm!

Xem toàn bộ 80 trang tài liệu này.

Tăng tốc độ truyền dữ liệu: 3GPP LTE có khả năng cấp phát phổ tần linh động và hỗ trợ các dịch vụ đa phương tiện với tốc độ trên 100Mb/s khi di chuyển ở tốc độ 3km/h, và đạt 30Mb/s khi di chuyển ở tốc độ cao 120km/h thì tốc độ truyền là trên 30 Mb/s. Tốc độ này nhanh hơn gấp 7 lần so với tốc độ truyền dữ liệu của công nghệ HSDPA (truy nhập gói dữ liệu tốc độ cao). Do công nghệ này cho phép sử dụng các dịch vụ đa phương tiện tốc độ cao trong khi di chuyển ở bất kỳ tốc độ nào nên nó có thể hỗ trợ sử dụng các dịch vụ nội dung có dung lượng lớn với độ phân giải cao ở cả điện thoại di động, máy tính bỏ túi PDA, điện thoại thông minh...

Dải tần co giãn được: Dải tần vô tuyến của hệ thống LTE có khả năng mở rộng từ 1.4 MHz, 3MHz, 5 MHz, 10 MHz, 15 MHz và 20 MHz cả chiều lên và xuống. Điều này dẫn đến sự linh hoạt sử dụng được hiệu quả băng thông. Mức thông suất cao hơn khi hoạt động ở băng tần cao và đối với một số ứng dụng không cần đến băng tần rộng chỉ cần một băng tần vừa đủ thì cũng được đáp ứng.

Đảm bảo hiệu suất khi di chuyển : LTE tối ưu hóa hiệu suất cho thiết bị đầu cuối di chuyển từ 0 đến 15km/h, vẫn hỗ trợ với hiệu suất cao khi di chuyển từ 15 đến 120km/h, đối với vận tốc trên 120 km/h thì hệ thống vẫn duy trì được kết nối trên toàn mạng tế bào, chức năng hỗ trợ từ 120 đến 350km/h hoặc thậm chí là 500km/h tùy thuộc vào băng tần.

 Giảm độ trễ trên mặt phẳng người sử dụng và mặt phẳng điều khiển :

 Giảm thời gian chuyển đổi trạng thái trên mặt phẳng điều khiển: Giảm thời

gian để một thiết bị đầu cuối (UE - User Equipment) chuyển từ trạng thái nghỉ sang nối kết với mạng, và bắt đầu truyền thông tin trên một kênh truyền.Thời gian này phải nhỏ hơn 10ms.

 Giảm độ trễ ở mặt phẳng người dùng: Nhược điểm của các mạng tổ ong (ô) hiện nay là độ trễ truyền cao hơn nhiều so với các mạng đường dây cố định. Điều này ảnh hưởng lớn đến các ứng dụng như thoại và chơi game vì cần thời gian thực. Giao diện vô tuyến của LTE và mạng lưới cung cấp khả năng độ trễ dưới 10ms cho việc truyền tải 1 gói tin từ mạng tới UE.

Sẽ không còn chuyển mạch kênh: Tất cả sẽ dựa trên IP. Một trong những tính năng đáng kể nhất của LTE là sự chuyển dịch đến mạng lõi hoàn toàn dựa trên IP với giao diện mở và kiến trúc đơn giản hóa. Sâu xa hơn, phần lớn công việc chuẩn hóa của 3GPP nhắm đến sự chuyển đổi kiến trúc mạng lõi đang tồn tại sang hệ thống toàn IP. Trong 3GPP. Chúng cho phép cung cấp các dịch vụ linh hoạt hơn và sự liên hoạt động đơn giản với các mạng di động phi 3GPP và các mạng cố định. EPC dựa trên các giao thức TCP/IP giống như phần lớn các mạng số liệu cố định ngày nay vì vậy cung cấp các dịch vụ giống PC như thoại, video, tin nhắn và các dịch vụ đa phương tiện. Sự chuyển dịch lên kiến trúc toàn gói cũng cho phép cải thiện sự phối hợp với các mạng truyền thông không dây và cố định khác. VolP sẽ dùng cho dịch vụ thoại.

Độ phủ sóng từ 5-100km: Trong vòng bán kính 5km LTE cung cấp tối ưu về lưu lượng người dùng, hiệu suất phổ và độ di động. Phạm vi lên đến 30km thì có một sự giảm nhẹ cho phép về lưu lượng người dùng còn hiệu suất phổ thì lại giảm một cách đáng kể hơn nhưng vẫn có thể chấp nhận được, tuy nhiên yêu cầu về độ di động vẫn được đáp ứng. dung lượng hơn 200 người/ô (băng thông 5 MHz).

Kiến trúc mạng sẽ đơn giản hơn so với mạng 3G hiện thời. Tuy nhiên mạng LTE vẫn có thể tích hợp một cách dễ dàng với mạng 3G và 2G hiện tại. Điều này hết sức quan trọng cho nhà cung cấp mạng triển khai LTE vì không cần thay đổi toàn bộ cơ sở hạ tầng mạng đã có.

OFDMA, SC-FDMA và MIMO được sử dụng trong LTE: Hệ thống này hỗ trợ băng thông linh hoạt nhờ các sơ đồ truy nhập OFDMA & SC-FDMA. Ngoài ra còn có song công phân chia tần số FDD và song công phân chia thời gian TDD. Bán song công FDD được cho phép để hỗ trợ cho các người sử dụng với chi phí thấp. không giống như FDD, trong hoạt động bán song công FDD thì một UE không cần thiết

truyền & nhận đồng thời .Truy nhập đường lên về cơ bản dựa trên đa truy nhập phân chia tần số đơn sóng mang SC-FDMA hứa hẹn sẽ gia tăng vùng phủ sóng đường lên do tỉ số công suất đỉnh-trung bình thấp (PARR) liên quan tới OFDMA.

Giảm chi phí: Yêu cầu đặt ra cho hệ thống LTE là giảm thiểu được chi phí trong khi vẫn duy trì được hiệu suất nhằm đáp ứng được cho tất cả các dịch vụ. Các vấn đề đường truyền, hoạt động và bảo dưỡng cũng liên quan đến yếu tố chi phí, chính vì vậy không chỉ giao tiếp mà việc truyền tải đến các trạm gốc và hệ thống quản lý cũng cần xác định rõ, ngoài ra một số vấn đề cũng được yêu cầu như là độ phức tạp thấp, các thiết bị đầu cuối tiêu thụ ít năng lượng.

Cùng tồn tại vói các chuẩn và hệ thống trước: Hệ thống LTE phải cùng tồn tại và có thể phối hợp hoạt động với các hệ thống 3GPP khác. Người sử dụng LTE sẽ có thể thực hiện các cuộc gọi từ thiết bị đầu cuối của mình và thậm chí khi họ không nằm trong vùng phủ sóng của LTE. Do đó, cho phép chuyển giao các dịch vụ xuyên suốt, trôi chảy trong khu vực phủ sóng của HSPA, WCDMA hay GSM/GPRS/EDGE. Hơn thế nữa, LTE hỗ trợ không chỉ chuyển giao trong hệ thống, liên hệ thống mà còn chuyển giao liên miền giữa miền chuyển mạch gói và miền chuyển mạch kênh.

CHƯƠNG 2 – KIẾN TRÚC HỆ THỐNG MẠNG 4G LTE VÀ GIAO THỨC

2.1 TỔNG QUAN

2.1.1 Giới thiệu về công nghệ LTE

LTE là thế hệ thứ tư tương lai của chuẩn UMTS do 3GPP phát triển. UMTS thế hệ thứ ba dựa trên WCDMA đã được triển khai trên toàn thế giới. Để đảm bảo tính cạnh tranh cho hệ thống này trong tương lai, tháng 11/2004 3GPP đã bắt đầu dự án nhằm xác định bước phát triển về lâu dài cho công nghệ di động UMTS với tên gọi Long Term Evolution (LTE). 3GPP đặt ra yêu cầu cao cho LTE, bao gồm cung cấp dịch vụ tốt hơn, sử dụng linh hoạt các băng tần hiện có và băng tần mới, đơn giản hóa kiến trúc mạng với các giao tiếp mở và giảm đáng kể năng lượng tiêu thụ ở thiết bị đầu cuối. Các mục tiêu của công nghệ này là:

 Tốc độ đỉnh tức thời với băng thông 20Mhz:

 Tải lên: 50 Mbps.

 Tải xuống: 100 Mbps.

 Dung lượng dữ liệu truyền tải trung bình của một người dùng trên 1Mhz so với mạng HSDPA Rel.6:

 Tải lên: gấp 2 đến 3 lần.

 Tải xuống: gấp 3 đến 4 lần.

Hoạt động tối ưu với tốc độ di chuyển của thuê bao là 0-15 km/h. Vẫn hoạt động tốt với tốc độ từ 15-120 km/h. Vẫn duy trì được hoạt động khi thuê bao di chuyển với tốc độ từ 120-350 km/h (thậm chí 500 km/h tùy băng tần).

Các chỉ tiêu trên phải đảm bảo trong bán kính vùng phủ sóng 5km, giảm chút ít trong phạm vi đến 30km. Từ 30-100km thì không hạn chế.

Độ dài băng thông linh hoạt: có thể hoạt động với các băng tần 1.25Mhz, 1.6 Mhz, 10Mhz, 15Mhz và 20Mhz cả chiều lên và chiều xuống. Hỗ trợ cả hai trường hợp độ dài băng lên và băng xuống bằng nhau hoặc không.

Để đạt được mục tiêu này, sẽ có rất nhiều kĩ thuật mới được áp dụng, trong đó nổi bật là kĩ thuật vô tuyến OFDMA (đa truy cập phân chia theo tần số trực giao), kĩ thuật anten MIMO (Multiple Input Multiple Output). Ngoài ra hệ thống này sẽ chạy hoàn toàn trên nền IP (all-IP Network), và hỗ trợ cả hai chế độ FDD và TDD.

2.1.2. So sánh công nghệ LTE với công nghệ Wimax và những triển vọng cho công nghệ LTE

2.1.2.1. So sánh công nghệ LTE với công nghệ Wimax.

Về công nghệ, LTE và Wimax có một số khác biệt nhưng cũng có nhiều điểm tương đồng. Cả hai công nghệ đều dựa trên nền tảng IP. Cả hai đều dùng kĩ thuật MIMO để cải thiện chất lượng truyền/nhận tín hiệu, đường xuống từ trạm thu phát đến thiết bị đầu cuối đầu được tăng tốc bằng kĩ thuật OFDM hỗ trợ truyền tải dữ liệu đa phương tiện và video. Theo lý thuyết, chuẩn Wimax hiện tại (802.16e) cho tốc độ tải xuống tối đa là 70Mbps, còn LTE dự kiến có thể cho tốc độ đến 300Mbps. Tuy nhiên, khi LTE được triển khai ra thị trường có thể Wimax cũng sẽ được nâng cấp lên chuẩn 802.16m (còn được gọi là Wimax 2.0) có tốc độ tương đương hoặc cao hơn.

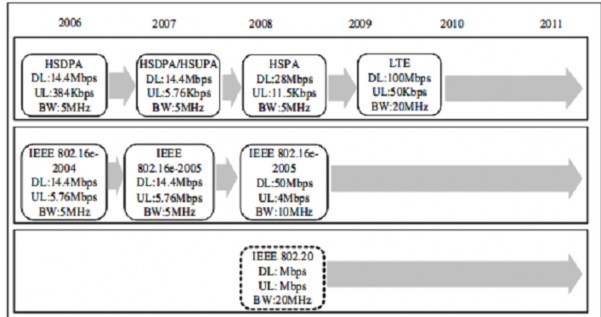

Hình 2.1 Lộ trình phát triển của LTE và các công nghệ khác

Đường lên từ thiết bị đầu cuối đến trạm thu phát có sự khác nhau giữa 2 công nghệ. WiMax dùng OFDMA (Orthogonal Frequency Division Multiple Access - một biến thể của OFDM), còn LTE dùng kỹ thuật SC-FDMA (Single Carrier - Frequency Division Multiple Access). về lý thuyết, SC-FDMA được thiết kế làm việc hiệu quả hơn và các thiết bị đầu cuối tiêu thụ năng lượng thấp hơn OFDMA.

Tuy nhiên LTE vẫn có lợi thế quan trọng so với WiMax. LTE được hiệp hội các nhà khai thác GSM (GSM Association) chấp nhận là công nghệ băng rộng di động tương lai của hệ di động hiện đang thống trị thị trường di động toàn cầu với khoảng 2,5 tỉ thuê bao (theo Informa Telecoms & Media) và trong 3 năm tới có thể chiếm thị

phần đến 89% (theo Gartner). Hơn nữa, LTE cho phép tận dụng dụng hạ tầng GSM có sẵn (tuy vẫn cần đầu tư thêm thiết bị) trong khi WiMax phải xây dựng từ đầu.

Nhận thấy lợi thế của LTE, một số nhà khai thác mạng đã cân nhắc lại việc triển khai WiMax và đã có nhà khai thác quyết định từ bỏ con đường WiMax để chuyển sang LTE, đáng kể trong số đó có hai tên tuổi lớn nhất tại Mỹ là AT&T và Verizon Wireless. Theo một khảo sát do RCR Wireless News và Yankee Group thực hiện gần đây, có đến 56% nhà khai thác di động chọn LTE, chỉ có 30% đi theo 802.16e.

Trong cuộc đua 4G, WiMax và LTE hiện là hai công nghệ sáng giá nhất. Liệu hai công nghệ này có thể cùng tồn tại độc lập hay sẽ sát nhập thành một chuẩn chung? Hiệu năng của WiMax và LTE tương đương nhau, do vậy việc quyết định hiện nay phụ thuộc vào yếu tố sẵn sàng và khả năng thâm nhập thị trường.

2.1.2.2. Những triển vọng cho công nghệ LTE

Các tập đoàn viễn thông hướng đến LTE nhận thấy tiềm năng to lớn của công nghệ này, ngành công nghiệp di dộng đang đoàn kết xung quanh hệ thống LTE với hầu hết các công ty viễn thông hàng đầu thế giới: Alcatel-Lucent, Ericson, France Telecom/Orange, Nokia, Nokia Siemens Network, AT&T, T-Mobile, Vodaíone, China Mobile, Huawei, LG Electronic, NTT DoCoMo, Samsung, Signalion, Telecom Italia, ZTE... Kế hoạch thử nghiệm và triển khai công nghệ này đang được các công ty trên cùng hợp tác thúc đẩy Tại các triễn lãm viễn thông quốc tế gần đây, các nhà sản xuất Huawei, Motorola, Ericson. cũng đã biểu diễn LTE với các ứng dụng như xem tivi chất lượng cao HDTV, chơi game online.

Các cuộc thử nghiệm và trình diễn này đã chứng tỏ khả năng tuyệt vời của công nghệ LTE và khả năng thương mại hóa LTE đã đến rất gần

2.2. KIẾN TRÚC MẠNG LTE.

kiến trúc phẳng với ít nút tham gia sẽ làm giảm độ trễ và cải thiện hiệu suất. Phát triển theo hướng này đã được bắt đầu từ phiên bản 7. Nơi ý tưởng đường hầm trực tiếp cho phép mặt phẳng người dùng ( UP) bỏ qua SGSN.

-------- Mặt phẳng điều khiển Mặt phẳng người dùng

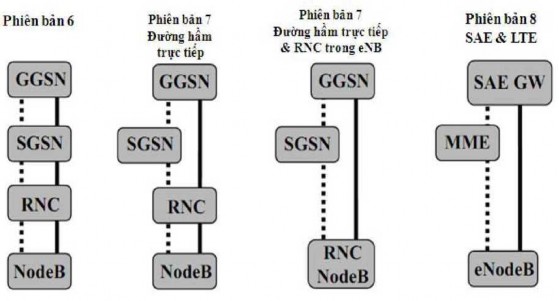

Hình 2.2 Phát triển kiến trúc 3GPP hướng tới kiến trúc phẳng hơn

Kiến trúc mạng LTE được thiết kế với mục tiêu hỗ trợ lưu lượng chuyển mạch gói với tính di động linh hoạt, chất lượng dịch vụ (QoS) và độ trễ tối thiểu. Một phương pháp chuyển mạch gói cho phép hỗ trợ tất cả các dịch vụ bao gồm cả thoại thông qua các kết nối gói. Kết quả là trong một kiến trúc phẳng hơn, rất đơn giản chỉ với 2 loại nút cụ thể là nút B phát triển (eNB) và phần tử quản lý di động /cổng (MME/GW). Điều này hoàn toán trái ngược với nhiều nút mạng trong kiến trúc mạng phân cấp hiện hành của hệ thống 3G. Một thay đổi lớn nữa là phần điều khiển mạng vô tuyến (RNC) được loại bỏ khỏi đường dữ liệu và và chức năng của chúng đã được chuyển một phần sang các trạm cơ sở eNB và một phần sang nút Gateway của mạng lõi. Một số ích lợi của một nút duy nhất trong mạng truy nhập là giảm độ trễ và phân phối của việc xử lý tải RNC vào nhiều eNB.

Để phân biệt với các trạm cơ sở UMTS, các trạm cơ sở của LTE được gọi là Enhanced NodeB (eNodeB).
