Luồng Xử Lý Khi Hệ Thống Nội Bộ Có Vai Trò Là Máy Khách

Giúp thay đổi mức log mà hệ thống ghi ra, hệ thống có 6 mức log ghi ra theo mục tiêu giám sát hệ thống theo các mức độ, từ mức thông tin chi tiết nhất ứng với mức TRACE (giá trị 0), đến mức lỗi nghiêm trọng nhất mà hệ thống gặp phải là FATAL (giá trị 5). Cú pháp lệnh đã được miêu tả đầy đủ trong phần hiển thị của câu lệnh help.

3.4. Kết quả xử lý các nghiệp vụ

3.4.1. Luồng xử lý khi hệ thống nội bộ có vai trò là máy khách

Trường hợp hệ thống bên ngoài đóng vai trò là máy chủ trong các nghiệp vụ giao tiếp, khi đó số cổng mở ở máy chủ bên ngoài sẽ cố định trong quá trình gửi nhận gói tin. Luồng xử lý của cổng biên dịch khi đó sẽ được thể hiện trong Bảng 3-3 và Hình 3-5.

Bảng 3-3: Xử lý nghiệp vụ tại cổng biên dịch khi ứng dụng nội bộ là Client.


Nghiệp vụ

Xử lý địa chỉ MAC

Xử lý địa chỉ IP

Xử lý số cổng Port

Gói tin gửi từ hệ thống bên ngoài đến cổng biên dịch với địa chỉ IP nguồn và số cổng nguồn đến địa chỉ IP đích và số cổng đích tương ứng:

172.16.28.175:8686

-> 172.16.28.179:20000

Đổi địa chỉ MAC nguồn và đích:

00:50:56:bc:40:57 ->

00:50:56:bc:d4:51

00:50:56:bc:7f:39 ->

00:50:56:bc:fb:6a

Đổi địa chỉ IP đich: 172.16.28.179 ->

172.16.31.169

Đổi địa chỉ số cổng đích:

20000 ->

3868

Gói tin khi gửi đến đich

172.16.28.175:8686 -> 172.16.31.169:3868

Gói tin gửi từ ứng dụng nội bộ ra hệ thống bên ngoài qua cổng biên dịch với địa chỉ IP nguồn và số cổng nguồn đến địa chỉ IP đích và số cổng đích tương ứng:

172.16.31.170:3868

-> 172.16.28.175:8686

Đổi địa chỉ MAC nguồn và đích:

00:50:56:bc:f7:7a->

00:50:56:bc:7f:39

00:50:56:bc:d4:51->

00:50:56:bc:40:57

Đổi địa chỉ IP nguồn: 172.16.31.170 ->

172.16.28.179

Trường hợp gói tin là bản tin SCTP khởi tạo Link. Khi đó đổi địa chỉ IP tại tầng SCTP:

172.16.31.170 ->

172.16.28.179

Đổi địa chỉ số cổng nguồn:

3868 ->

25001

Có thể bạn quan tâm!

Xem toàn bộ 93 trang tài liệu này.

tương ứng là:

172.16.28.179:25001 -> 172.16.28.175:8686

Gói tin khi gửi đến đich với địa chỉ IP nguồn và số cổng nguồn đến địa chỉ IP đích và số cổng đích



172.16.28.175

5G Core Lab


172.16.28.179

172.16.28.131

172.16.31.169:3868 <-> 172.16.28.179:20000

172.16.31.170:3868 <-> 172.16.28.179:25001

172.16.31.171:3868 <-> 172.16.28.179:30001


172.16.31.169:3868

IPNAT


172.16.31.170:3868


172.16.31.171:3868


172.16.28.176

Hình 3-5: Luồng giao tiếp gói tin qua cổng biên dịch

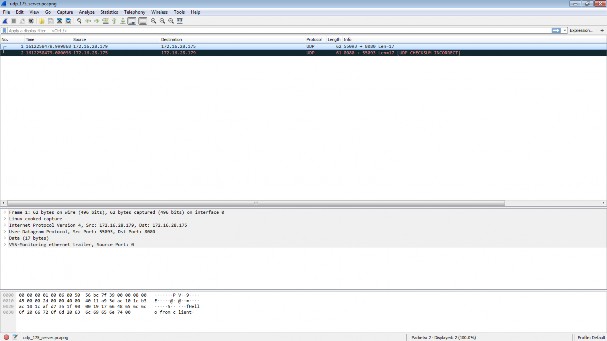

Hình 3-6 là danh sách các bản tin UDP lưu lại được bằng công cụ wireshark tại máy giả lập gửi đến/và nhận được Hệ thống cổng biên dịch. Nhìn vào danh sách bản tin này ta dễ dàng thấy các hệ thống bên ngoài (ở đây là các Server giả lập), chỉ giao tiếp với một địa chỉ IP duy nhất để trao đổi các bản tin với hệ thống 5G Core.

Hình 3 6 Danh sách gói tin UDP gửi nhận tại cổng biên dịch 3 4 2 Luồng xử lý khi 1


Hình 3-6: Danh sách gói tin UDP gửi nhận tại cổng biên dịch.

3.4.2. Luồng xử lý khi hệ thống nội bộ có vai trò là máy chủ

Trường hợp hệ thống bên ngoài đóng vai trò là máy khách và ứng dụng nội bộ đóng vai trò là máy chủ trong các nghiệp vụ giao tiếp, khi đó số cổng mở ở máy chủ ở ứng dụng nội bộ sẽ cố định trong quá trình gửi nhận gói tin. Luồng xử lý ứng với các luật định tuyến trong bảng định tuyến Bảng 2-1 của cổng biên dịch khi đó sẽ được thể hiện trong Bảng 3- 4 và Hình 3-7.

Bảng 3-4: Xử lý nghiệp vụ tại cổng biên dịch khi ứng dụng nội bộ là Server.


Nghiệp vụ

Xử lý địa chỉ MAC

Xử lý địa chỉ IP

Xử lý số cổng Port

Gói tin gửi từ hệ thống bên ngoài đến cổng biên dịch:

172.16.28.175:14739

-> 172.16.28.179:15030

Đổi địa chỉ MAC nguồn và đích:

00:50:56:bc:40:57 ->

00:50:56:bc:d4:51

00:50:56:bc:7f:39 ->

00:50:56:bc:36:7b

Đổi địa chỉ IP đich: 172.16.28.179 ->

172.16.31.121

Số cổng nguồn và đích được giữ nguyên

Gói tin khi gửi đến đich

172.16.28.175:14639 -> 172.16.31.121:15030

Xử lý địa chỉ MAC

Xử lý địa chỉ IP

Xử lý số cổng Port

Gói tin gửi từ ứng dụng nội bộ ra hệ thống bên ngoài qua cổng biên dịch:

172.16.31.121:

15030->

172.16.28.175:14739

Đổi địa chỉ MAC nguồn và đích:

00:50:56:bc:36:7b->

00:50:56:bc:7f:39

00:50:56:bc:d4:51->

00:50:56:bc:40:57

Đổi địa chỉ IP nguồn: 172.16.31.121 ->

172.16.28.179

Số cổng nguồn và đích được giữ nguyên

Gói tin khi gửi đến đich

172.16.28.179: 15030 -> 172.16.28.175: 14739

Nghiệp vụ


5G Core on Lab


172.16.28.179

172.16.28.131

172.16.31.121:15030 <-> 172.16.28.179:15030

172.16.31.170:25030 <-> 172.16.28.179:25030

172.16.31.171:35030 <-> 172.16.28.179:35030


172.16.31.169:3868


172.16.28.175

IPNAT


172.16.31.170:3868


172.16.28.176


172.16.31.171:3868


Hình 3-7: Luồng giao tiếp gói tin qua cổng biên dịch

3.4.3. Luồng xử lý cho các ứng dụng hội thảo video từ xa trên Internet

Hệ thống 5G Core cung cấp nền tảng kết nối cho phép triển khai các ứng dụng hội thảo video từ xa trên Internet thông qua rất nhiều ứng dụng hội nghị từ xa như MS Team,

Zoom, Google meet, Skype, và nhiều ứng dụng khác. Mô hình hoạt động của các ứng dụng hội thảo sử dụng hệ thống 5G Core được thể hiện qua Hình 3-8.

Các ứng dụng hội thảo video từ xa khi hoạt động thì các gói tin trao đổi đầu cuối sẽ được định tuyến qua hệ thống 5G Core Viettel để gửi nhận thông tin hình ảnh và video giữa các thành phần trong đó, cơ chế xử lý các gói tin này qua hệ thống định tuyến cổng biên dịch của hệ thống 5G Core theo cơ chế xử lý đã được trình bày trong mục 3.4.1 và 3.4.2.


GnodeB

GnodeB

Video

Conference

Video

Conference

Internet

Internet

5G Core

Viettel


Hình 3-8: Ứng dụng hội thảo video từ xa thông qua nền tảng 5G Core Viettel

KẾT LUẬN VÀ HƯỚNG PHÁT TRIỂN

Giải pháp cổng biên dịch địa chỉ mạng được trình bày trong luận văn này cho phép áp dụng với phạm vi rộng cho nhiều hệ thống và các lĩnh vực khác nhau, đặc biệt là các hệ thống viễn thông lớn, giúp đơn giản các trao đổi cũng như tăng năng lực xử lý nội tại bên trong của hệ thống, giúp hệ thống hoạt động ổn định. Giải pháp này cũng là yêu cầu bắt buộc để cho phép triển khai các hệ thống lớn trong viễn thông, điển hình là hệ thống 5G Core trong mạng 5G của Viettel, một hệ thống mạng tiên tiến nhất hiện nay.

Với những giá trị có ý nghĩa lớn mà giải pháp này mang lại và là người trực tiếp xây dựng hệ thống nên tôi đã đăng ký sáng chế để nó được ghi nhận với những giá trị mang lại. Hiện sáng chế này đang được Cục sở hữu trí tuệ thẩm định. Thông tin quyết định chấp nhận đơn đăng ký sáng chế từ cục sở hữu trí tuệ thể hiện trong Hình A-1. Và tờ khai đăng ký sáng chế thể hiện trong Hình A-2, với Tôi là tác giả chính của sáng chế này.

Trong phạm vi luận văn này, bài toán tôi trình bày và xây dựng mới dừng lại ở mức để đảm bảo tính đúng đắn về logic nghiệp vụ, và các tính năng cơ bản của hệ thống hoạt động. Để hệ thống có thể triển khai thực tế thì thời gian tới tôi sẽ phải hoàn thiện hệ thống để đảm bảo các tính năng đầy đủ về các mặt hoạt động, bảo trì, tính sẵn sàng cao nhất. Đầu tiên để đảm bảo hệ thống không có điểm chết và năng lực được tăng lên tối đa thì hệ thống cần cho phép triển khai nhiều thành phần cổng biên dịch địa chỉ mạng với đầy đủ cơ chế Active-active áp dụng cho các hệ thống yêu cầu tải cao hoặc active-backup với các hệ thống yêu cầu độ ổn định cao hơn; tiếp theo hệ thống cho phép triển khai nhiều dải mạng phía ứng dụng nội bộ, để ứng dụng tùy biến lựa chọn dải mạng cho mình và cho phép mở rộng các ứng dụng mạng nội bộ có thể kết nối vào hệ thống, khi đó tại một thời điểm, một Hệ thống cổng biên dịch có thể triển khai cho nhiều ứng dụng độc lập.

TÀI LIỆU THAM KHẢO

[1] Internet. https://en.wikipedia.org/wiki/Internet, September 2020 – June 2021.

[2] Internet Protocol Suite. https://en.wikipedia.org/wiki/Internet_protocol_suite, September 2020 – June 2021.

[3] Routing. https://en.wikipedia.org/wiki/Routing, September 2020 – June 2021.

[4] Network traffic. https://en.wikipedia.org/wiki/Network_traffic

[5] IPv4. https://en.wikipedia.org/wiki/IPv4, September 2020 – June 2021.

[6] IPv6. https://en.wikipedia.org/wiki/IPv6, September 2020 – June 2021.

[7] Differences between ipv4 and ipv6. https://www.geeksforgeeks.org/differences-between- ipv4-and-ipv6/

[8] Transmission Control Protocol. https://en.wikipedia.org/wiki/Transmission_Control_Protocol, September 2020 – June 2021.

[9] User Datagram Protocol. https://en.wikipedia.org/wiki/User_Datagram_Protocol, September 2020 – June 2021.

[10] Stream Control Transmission Protocol . https://en.wikipedia.org/wiki/Stream_Control_Transmission_Protocol, September 2020 – June 2021.

[11] Network Address Translation. https://en.wikipedia.org/wiki/Network_address_translation, September 2020 – June 2021.

[12] Postel, J., "Internet Protocol", RFC 791, September 1981.

[13] Deering, S. and R. Hinden, "Internet Protocol, Version 6 (IPv6) Specification", RFC 2460,

December 1998

[14] Postel, J., "Transmission Control Protocol", RFC 793, September 1981.

[15] Postel, J., "User Datagram Protocol", RFC 768, August 1980.

[16] R. Stewart, Ed., "Stream Control Transmission Protocol", RFC 4960, September 2007.

[17] P. Srisuresh, M. Holdrege, "IP Network Address Translator (NAT) Terminology and Considerations", RFC 2663, August 1999.

[18] F. Audet, Ed., C. Jennings, "Network Address Translation (NAT) Behavioral Requirements for Unicast UDP", RFC 4787, January 2007.

PHỤ LỤC

1. Quyết định chấp nhận đơn đăng ký sáng chế từ cục sở hữu trí tuệ


Hình A 1 Quyết định từ cục Sở hữu trí tuệ 2

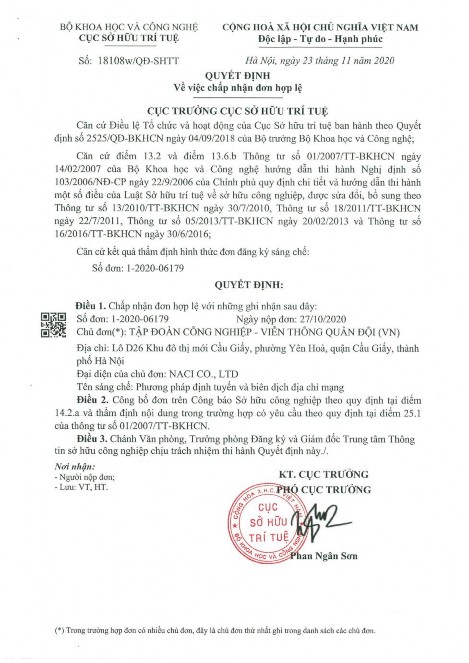

Hình A-1: Quyết định từ cục Sở hữu trí tuệ

.....
