  Nhấp đôi để kết thúc Công cụ Polyline  Chọn công cụ Polyline  Cách 1

Nhấp đôi để kết thúc

Công cụ Polyline

Chọn công cụ Polyline

Cách vẽ tương tự như công cụ Bezier tool nhưng với một đoạn nét kéo theo khi di chuyển công cụ và phương pháp vẽ đường cong lại tương tự như Freehand tool

Công cụ 3 Point Curve  Chọn công cụ 3 Point Curve  Nhấp tại một điểm để 3

Công cụ 3 Point Curve

Chọn công cụ 3 Point Curve

Có thể bạn quan tâm!

Xem toàn bộ 94 trang tài liệu này.

Nhấp tại một điểm để bắt đầu, rê chuột đến địa điểm mới – thả chuột

Tiếp tục kéo chuột, một cung tròn kéo theo, nhấp để kết thúc

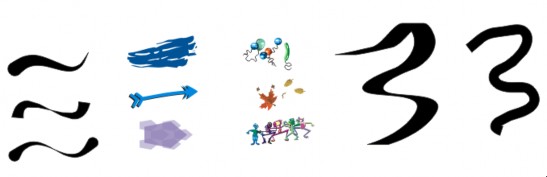

Công cụ Artistic Media

Nhấp chọn công cụ Artistic Media Tool

Chọn trên thanh Property các kiểu hình sau:

1. Preset: giúp vẽ các kiểu đường cong bằng các loại hình nét cọ

2. Brush: vẽ nét theo các loại hình đặc biệt như kiểu mũi tên..

3. Sprayer: vẽ với các hình đặc biệt như cá vàng, lá cây, bong bóng, kẹo..

4. Calligraphic: vẽ bằng đầu bút dẹt.

5. Pressure: vẽ bằng đầu bút tròn

6. Độ mềm của nét

7. Độ lớn của nét

8. Các kiểu nét

Phím tắt: I



1 2 3 4 5 6 7 8


Preset Brush Sprayer Calligraphic Pressure Công cụ Interactive Connector  Chọn công cụ 6

Preset Brush Sprayer Calligraphic Pressure

Công cụ Interactive Connector

Chọn công cụ Interactive Connector

Nhấp vào điểm góc của một đối tượng

Rê và nhấp vào điểm góc của một đối tượng khác

Một đoạn nối (Connector Line) sẽ nối 2 đối tượng với nhau

Khi di chuyển một trong 2 đối tượng, đoạn nối cũng sẽ di chuyển theo

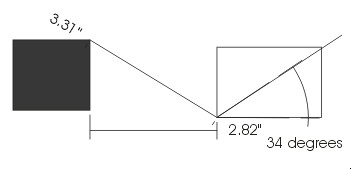

Công cụ Dimension

Chọn công cụ Dimension  Trên thanh Property nhấp chọn  Auto Dimension tool tự động vẽ đường đo  8

Trên thanh Property, nhấp chọn:

Auto Dimension tool: tự động vẽ đường đo

Vertical Dimension tool: vẽ đường đo dọc

Horizontal Dimension tool: vẽ đường đo ngang

Slanted Dimension tool: vẽ đường đo hướng xiên

Callout tool: tự điền thông số sau khi vẽ đường đo

Angular Dimension tool: vẽ đường đo góc

Horizontal Dimension tool Slanted Dimension tool

Vertica Dimension tool Auto Dimension tool

Callout tool

Angular Dimension tool


Công cụ Rectangle Vẽ hình chữ nhật  Chọn công cụ Rectangle  Nhấp vào một 9


Công cụ Rectangle

Vẽ hình chữ nhật


Chọn công cụ Rectangle

Nhấp vào một điểm nào đó để bắt đầu trên trang Drawing và rê chuột theo đường chéo, thả chuột tại một điểm khác để kết thúc.

Phím tắt: F6

Vẽ hình vuông


Ctrl + rê chuột

Các cạnh tròn


Rê con trỏ vào góc vuông của hình đã vẽ, con trỏ biến thành mũi tên đen có dấu cộng nhỏ. Kéo rê mũi tên , bạn sẽ tạo ra dược góc tròn.

Thay đổi các thông số ở biểu tượng góc vuông trên thanh Property. Khi thay đổi các thông số, nếu bạn nhấp chọn khóa , bạn sẽ thay đổi được 4 góc trong mỗi một lần, nếu không nhấp chọn khóa, bạn sẽ đổi được từng góc.


khoá Công cụ 3 Point Rectangle Không chọn Chọn khóa Dùng vẽ hình chữ nhật hoặc 12

khoá Công cụ 3 Point Rectangle Không chọn Chọn khóa Dùng vẽ hình chữ nhật hoặc 13

khoá


Công cụ 3 Point Rectangle Không chọn Chọn khóa Dùng vẽ hình chữ nhật hoặc hình vuông Cách vẽ  Nhấp 14

Không chọn Chọn khóa

Dùng vẽ hình chữ nhật hoặc hình vuông Cách vẽ:

Nhấp – rê chuột đến điểm mới, thả chuột

Kéo chuột đến vị trí tiếp theo, một hình chữ nhật xuất hiện kéo theo khi chuột di chuyển

Nhấn chuột thêm một lần nữa để kết thúc

Nhấn giữ phím Ctrl trong khi vẽ sẽ được hình vuông

Công cụ Ellipse

Vẽ hình ellipse


Chọn công cụ Ellipse trên hộp công cụ.

Nhấp vào một diểm để bắt đầu trên trang Drawing và rê chuột theo đường chéo, thả chuột tại một điểm khác để kết thúc.

Phím tắt: F7

Vẽ hình tròn


Nhấn giữ phím Ctrl trong khi vẽ.

Vẽ hình ellipse, rẽ quạt, cung tròn


Nhấp vào một trong ba tuỳ chọn ở phía trên thanh Property

Ellipse: vẽ hình Elip.

Pie: vẽ hình rẽ quạt khép kín.

Arc: để vẽ cung tròn.


Ellipse Pie Arc 180 o 90 o 270 o Góc bắt đầu Góc kết thúc 0 o Công cụ 3 Point Ellipse 16Ellipse Pie Arc 180 o 90 o 270 o Góc bắt đầu Góc kết thúc 0 o Công cụ 3 Point Ellipse 17Ellipse Pie Arc 180 o 90 o 270 o Góc bắt đầu Góc kết thúc 0 o Công cụ 3 Point Ellipse 18

Ellipse Pie Arc



180o


90o


270o

Góc bắt đầu Góc kết thúc

0o

Công cụ 3 Point Ellipse

Dùng vẽ hình ellipse hoặc hình tròn Cách vẽ:

Nhấn – rê chuột đến điểm mới, thả chuột

Kéo chuột đến vị trí tiếp theo, một hình ellipse xuất hiện kéo theo khi chuột di chuyển

Nhấn chuột thêm một lần nữa để kết thúc

Nhấn giữ phím Ctrl trong khi vẽ sẽ được hình tròn


Công cụ Polygon Dùng để vẽ hình đa giác hình vuông  Chọn công cụ Polygon ï 20

Công cụ Polygon

Dùng để vẽ hình đa giác, hình vuông


Chọn công cụ Polygon ï

Nhấp vào một diểm nào đó để bắt đầu và một điểm khác để kết thúc.

giác

Số góc/cạnh Độ sắc góc

Phím tắt: Y


Vẽ đa giác đều

Chọn công cụ Polygon ï

Nhấp giữ Ctrl + rê chuột

Vẽ hình đa giác, hình ngôi sao

Trên thanh Property

Vẽ ngôi sao Vẽ đa


Nhấp chuột vào biểu tượng Polygon Star

Rê thanh trượt để thay đổi thông số góc nhọn ngôi sao (từ 7 cánh trở lên)

Nhấp vào hộp thông số để chọn số cạnh của hình

Rê chéo để vẽ hình

Để vẽ các ngôi sao với các cạnh không cắt nhau, đầu tiên vẽ hình đa giác, sau đó nhấp vào một trong các nút ở góc - cạnh và kéo vào tâm.

Công cụ Spiral Tool  Rê chéo để vẽ hình xoắn ốc  Phím tắt A Số vòng 21


Công cụ Spiral Tool

Rê chéo để vẽ hình xoắn ốc

Phím tắt: A



Số vòng xoắn Symmethical Logarithmic Symmethical Logarithmic  Symmethical vẽ hình xoắn 23

Số vòng xoắn Symmethical Logarithmic Symmethical Logarithmic  Symmethical vẽ hình xoắn 24

Số vòng xoắn



Symmethical Logarithmic

Symmethical

Logarithmic


Symmethical: vẽ hình xoắn ốc với độ xoắn đều nhau.

Logarithmic: vẽ hình xoắn ốc với độ xoắn lớn dần đều tuỳ thuộc vào thông số của Expansion.


Công cụ Graph paper

Chọn công cụ Graph paper tool trong thanh công cụ Polygon Tool .

Rê chéo để kẻ khung lưới

Phím tắt: D

Xác định số dòng và cột của khung cần vẽ bằng cách sau:

Điền số dòng và số cột của khung cần vẽ vào ô biểu tượng trên thanh Property


Số cột

Số dòng   Công cụ Basic Shapes  Vẽ các hình cơ bản tam giác chữ thập…  Chọn 26


Công cụ Basic Shapes

Vẽ các hình cơ bản (tam giác, chữ thập…)

Chọn công cụ

Rê chéo để vẽ các hình

Trên thanh Property nhấp chọn các hình, kiểu nét

Công cụ Arrow Shapes

Vẽ các hình mũi tên


Chọn công cụ

Rê chéo để vẽ các hình

Trên thanh Property nhấp chọn các hình, kiểu nét

Công cụ Flow Chart Shapes

Chọn công cụ

Rê chéo để vẽ các hình

Trên thanh Property nhấp chọn các hình, kiểu nét

Công cụ Star Shapes

Vẽ các hình ngôi sao

Chọn công cụ

Rê chéo để vẽ các hình

Trên thanh Property nhấp chọn các hình, kiểu nét

Chọn kiểu nét Chọn hình


Chọn kiểu nét Chọn hình


Công cụ Callout Shapes

Chọn công cụ

Rê chéo để vẽ các hình

Trên thanh Property nhấp chọn các hình, kiểu nét

Tổng kết

Phân biệt cách vẽ các đường thẳng, đường gấp khúc và đường cong tự do bằng công cụ Freehand, Bezier, Pen, Polyline, 3 Point Curve

Lưu ý một số phương pháp tương tự nhau khi vẽ những đối tượng đơn giản như hình chữ nhật, hình ellipse, xoắn ốc, đa giác…

Cách vẽ các đường đo và đường nối
