- Sau khi tìm đường dẫn để lấy số liệu ta tiến hành triển điểm chi tiết lên bản vẽ.

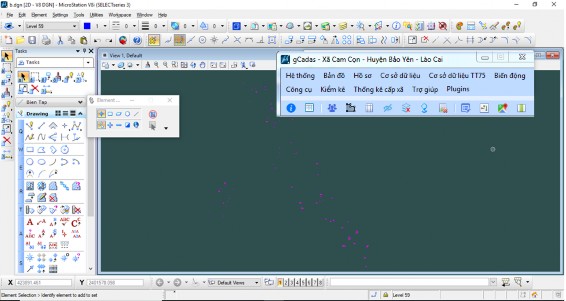

Hình 4 11 Triển điểm chi tiết lên bản vẽ Một góc tờ bản đồ chỉnh lý 1

Hình 4.11: Triển điểm chi tiết lên bản vẽ

- Một góc tờ bản đồ chỉnh lý không khép kín.

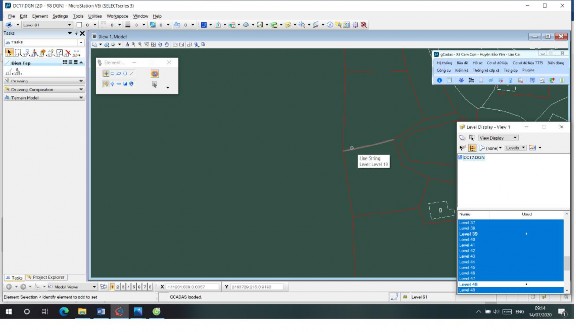

Hình 4 12 Một góc tờ bản đồ chỉnh lý không khép kín Sau khi đo đạc về 2

Hình 4.12: Một góc tờ bản đồ chỉnh lý không khép kín

- Sau khi đo đạc về nối ranh thửa xong để tạo topology và diện tích, tâm thửa chạy sửa lỗi bản đồ.


- Topology là mô hình lưu trữ dữ liệu bản đồ (không gian) đã được chuẩn hóa. Nó không chỉ lưu trữ các thông tin địa lý, mô tả vị trí, kích thước, hình dạng của từng đối tượng bản đồ riêng rẽ mà còn còn mô tả quan hệ không gian giữa chúng với nhau như nối nhau, kề nhau.

- Chức năng này rất quan trọng trong công việc xây dựng bản đồ. Sau khi đóng vùng sửa lỗi, topology là mô hình đảm bảo việc tự động tính diên tích, là đầu vào của các chức năng tạo bản đồ địa chính, tạo hồ sơ thửa đất, tạo bản đồ chủ đề, vẽ nhãn thửa.

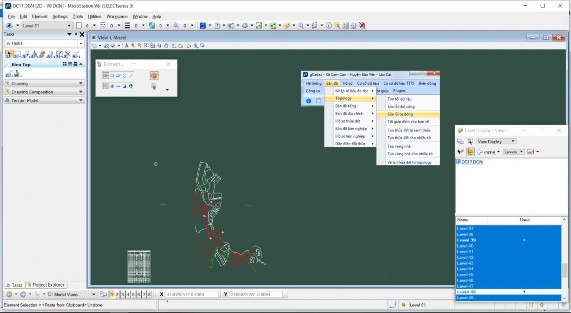

Hình 4 13 Tạo topology cho bản đồ Chọn lớp tham gia tính diện tích để sửa 3

Hình 4.13: Tạo topology cho bản đồ

- Chọn lớp tham gia tính diện tích để sửa lỗi xem khi nối điểm đã bắt chính xác chưa, bắt điểm chưa tới, hay bắt điểm quá...

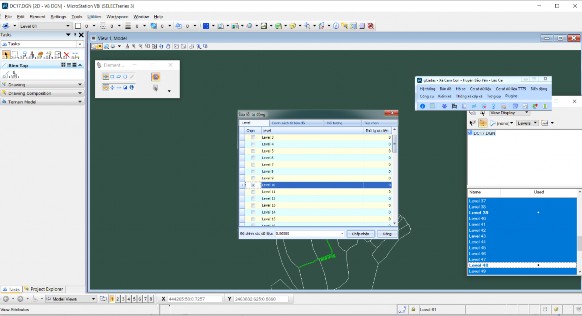

Hình 4 14 Chọn lớp tham gia tính diện tích Sau khi chọn lớp tính diện tích ta 4

Hình 4.14: Chọn lớp tham gia tính diện tích

- Sau khi chọn lớp tính diện tích ta tiến hành tính diện tích.

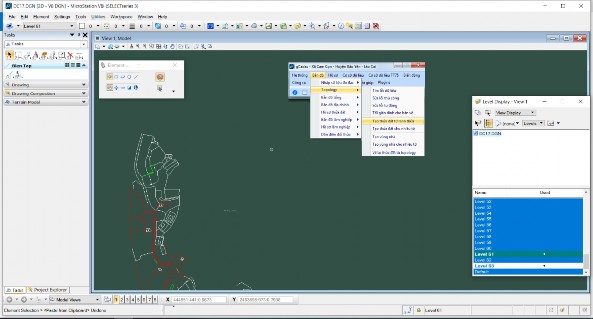

Hình 4.15: Tính diện tích - Chọn lớp tính 5 class= lazyload > chấp nhận. Hình 4.16: 5 Hình 4.15: Tính diện tích - Chọn lớp tính 5" class="lazyload"> chấp nhận. Hình 4.16: 5" class="lazyload">

Hình 4.15: Tính diện tích


- Chọn lớp tính diện tích -> chấp nhận.

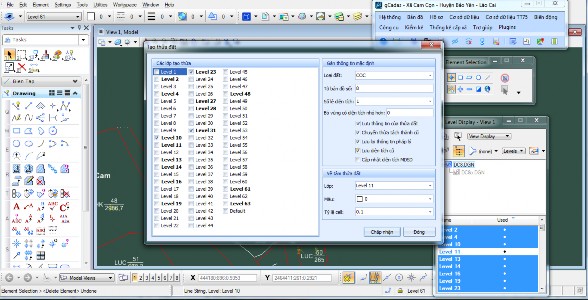

Hình 4 16 Chọn lớp tính diện tích Sau khi tạo topology xong thì ta tiến hành vẽ 6

Hình 4.16: Chọn lớp tính diện tích

- Sau khi tạo topology xong thì ta tiến hành vẽ nhãn quy chủ từ excel.

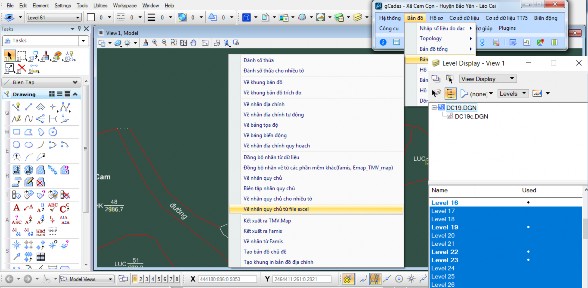

Hình 4 17 Vẽ nhãn thửa quy chủ Ra bảng chọn hàng và cột theo tương ứng 7

Hình 4.17: Vẽ nhãn thửa quy chủ


- Ra bảng chọn hàng và cột theo tương ứng.

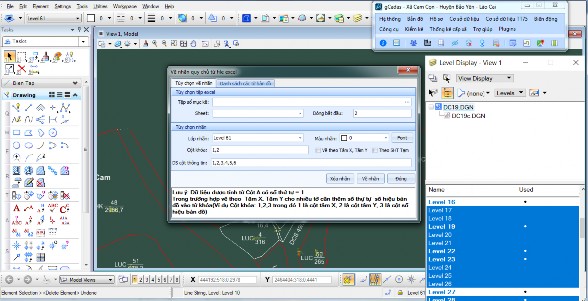

Hình 4 18 Chọn hàng và cột theo tương ứng Sau khi vẽ nhãn quy chủ xong ta tiến 8

Hình 4.18: Chọn hàng và cột theo tương ứng

- Sau khi vẽ nhãn quy chủ xong ta tiến hành gán nhãn cho tờ bản đồ.

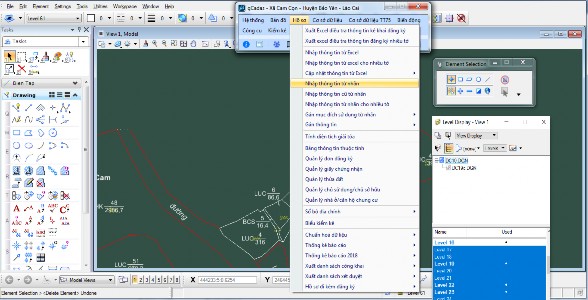

Hình 4 19 Gán nhãn cho tờ bản đồ Mỗi thửa đất gồm các dữ liệu loại 9

Hình 4.19: Gán nhãn cho tờ bản đồ

Mỗi thửa đất gồm các dữ liệu: loại đất, tên chủ sử dụng đất, số hiệu thửa đất, địa chỉ, diện tích… ta tiến hành như sau:

Hồ sơ → Nhập thông tin từ nhãn → Gán thông tin từ nhãn: Mục đích sử dụng, đối tượng sử dụng, số hiệu thửa đất, diện tích.

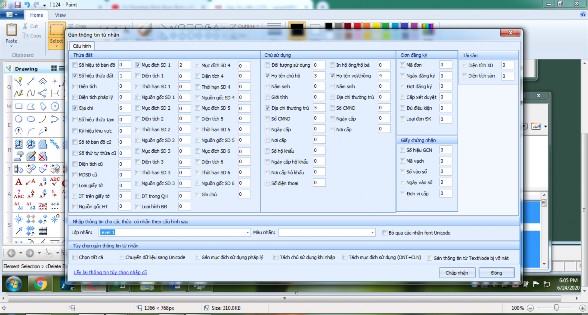

Hình 4.20: Gán thông tin từ nhãn - Sau khi gán 10 class= lazyload > Vẽ nhãn thửa ( 10 10 Hình 4.20: Gán thông tin từ nhãn - Sau khi gán 10" class="lazyload"> Vẽ nhãn thửa ( 10" class="lazyload">

Hình 4.20: Gán thông tin từ nhãn

- Sau khi gán thông tin từ nhãn => Vẽ nhãn thửa ( tự động )

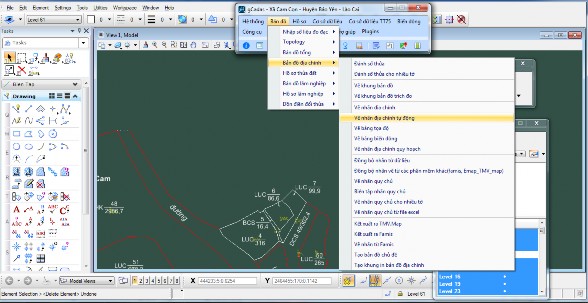

Hình 4 21 Vẽ nhã thửa tự động Sau khi vẽ nhãn thửa xong Hình 4 22 Sau khi vẽ 11

Hình 4.21: Vẽ nhã thửa tự động


- Sau khi vẽ nhãn thửa xong

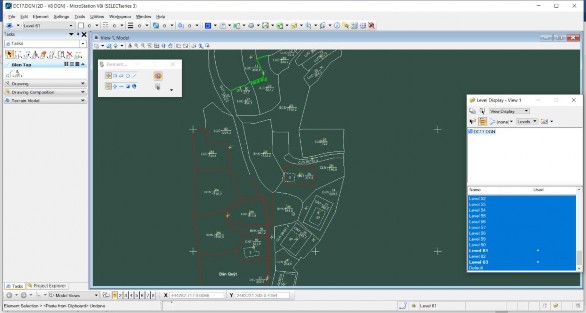

Hình 4 22 Sau khi vẽ nhãn thửa Hình 4 23 Bản đồ hoàn chỉnh 4 2 5 Kiểm tra kết 12

Hình 4.22: Sau khi vẽ nhãn thửa

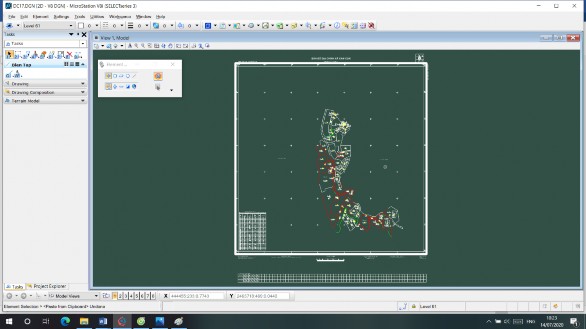

Hình 4 23 Bản đồ hoàn chỉnh 4 2 5 Kiểm tra kết quả đo Sau khi biên tập hoàn 13

Hình 4.23: Bản đồ hoàn chỉnh

4.2.5. Kiểm tra kết quả đo

Sau khi biên tập hoàn chỉnh, bản đồ này đã được in thử, tiến hành rà soát, kiểm tra, so sánh, mức độ chính xác của bản đồ so với thực địa. Lựa chọn những thửa khả nghi là có sai số lớn, tiến hành đo khoảng cách trên bản


đồ. Sau đó chuyển khoảng cách đó ra thực địa đồng thời dùng thước dây đo khoảng cách ngoài thực địa và so sánh kết quả giữa chúng với nhau. Những sai số đều nằm trong giới hạn cho phép. Như vậy, độ chính xác của bản đồ sau khi biên tập đạt yêu cầu kỹ thuật.

4.2.6. In bản đồ

Khi bản đồ đã được kiểm tra hoàn chỉnh và độ chính xác đạt yêu cầu kỹ thuật, lúc này tiến hành in chính thức bản đồ này. (Mảnh bản đồ số 17)

4.2.7. Giao nộp sản phẩm

01 đĩa cd

01 bản đồ đã đo vẽ chỉnh lý (Mảnh bản đồ số 17) Các điểm lưới khống chế

Bảng 4.3: Kết quả thống kê diện tích đất (mảnh bản đồ số 17) đã được chỉnh lý

STT

Loại đất

hiệu

Số thửa

Diện tích

(m2)

1

Đất ở tại nông thôn

ONT

4

1524.3

2

Đất chuyên trồng lúa

LUC

15

5842.4

3

Đất nuôi trồng thủy sản

NTS

2

2007.7

4

Đất bằng chưa sử dụng

BCS

2

1175.1

5

Đất trồng cây lâu năm

CLN

4

4458.9

6

Đất song ngòi, kênh, rạch, suối

SON

1

2426.4

7

Đất bằng trồng cây hang năm khác

BHK

9

12330.4

8

Đất cơ sở giáo dục-đào tạo

DGD

1

1293.6

9

Đất giao thông

DGT

2

3871.3

10

Đất thủy lợi

DTL

3

570.7


Tổng


43

35500.8

Có thể bạn quan tâm!

Xem toàn bộ 70 trang tài liệu này.


Qua bảng 4.3 cho thấy mảnh bản đồ số 17 đã được hoàn thành với 43 thửa được chỉnh lý với tổng diện tích là 35500.8 m2.
