Tìm hiểu các giao thức phát hiện và sửa lỗi trong mạng chuyển mạch nhãn đa giao thức

LỜI MỞ ĐẦU

Xu hướng hội tụ các công nghệ mạng viễn thông và công nghệ thông tin tác động nhiều đến sự phát triển của mạng viễn thông, đòi hỏi mạng viễn thông phải có cấu trúc mở, linh hoạt, cung cấp nhiều loại dịch vụ khác nhau cho người sử dụng cũng như nâng cao hiệu quả khai thác.

Internet đã phát triển rất nhanh và trở nên rất phổ biến trong thời gian qua. Hiện nay nó đã trở thành phương tiện thông tin rất hiệu quả và tiện lợi phục vụ cho mục đích giáo dục, thương mại, giải trí, thông tin giữa các cộng đồng. Khi mạng Internet ngày càng phát triển nhu cầu về lưu lượng mạng cũng như chất lượng dịch vụ, tính bảo mật, độ tin cậy ngày càng cao. Để đáp ứng được đòi hỏi này các nhà cung cấp dịch vụ Internet cần phải quan tâm đến 3 vấn đề kĩ thuật sau: đó là kiến trúc mạng, khả năng mở rộng mạng và kĩ thuật điều khiển lưu lượng.

Chuyển mạch nhãn đa giao thức (Multi Protocol Label Switching-MPLS) là công nghệ xuất phát từ ý tưởng hợp nhất tốc độ chuyển mạch của ATM và tính năng kiểm soát của mạng dựa trên IP. MPLS cung cấp một nền tảng công nghệ mới cho quá trình tạo các mạng đa người dùng, đa dịch vụ với hiệu năng được cải tiến và đáp ứng được yêu cầu về chất lượng dịch vụ. MPLS là một trong những công nghệ nền tảng của mạng viễn thông thế hệ sau, nó cung cấp những ứng dụng quan trọng trong xử lý chuyển tiếp gói bằng cách đơn giản hóa quá trình xử lý đồng thời tích hợp với khả năng quản lý lưu lượng tạo ra môi trường đáp ứng cho yêu cầu của người sử dụng.

Khi MPLS, với những ưu điểm của nó sẽ là một trong những giải pháp cho mạng đường trục thế hệ mới, hiện nay xu thế phát triển của MPLS là mọi lưu lượng trên MPLS (Any Traffic Over MPLS - ATOM) có khả năng đáp ứng bất kì loại dịch vụ nào: thoại, video, Fax, data… Chính vì vậy đề tài Tìm hiểu các giao thức phát hiện và sữa lỗi trong mạch chuyển nhãn đa giao thức làm đề tài khóa luận tốt nghiệp cung cấp một một nền tảng mạng ổn định, có thể khai thác tối đa các lợi điểm của MPLS, nâng cao chất lượng dịch vụ.

CHƯƠNG I:

CÔNG NGHỆ MPLS VÀ CÁC ĐẶC TÍNH

Mô hình TCP/IP là nền tảng của mạng truyền thông Internet ngày nay,. Với TCP/IP cho phép hoạt động thông tin diễn ra trong bất kì một mạng nào trong liên mạng phù hợp tốt như trong hoạt động truyền tin cả ở WAN và LAN. Mô hình TCP/IP hướng đến tối đa độ linh hoạt tại lớp ứng dụng cho người phát triển phần mềm, với mô hình này sẽ không cần quan tâm đến ứng dụngnào yêu cầu dịch vụ mạng và không quan tâm đến giao thức vận chuyển nào đang được dùng, chỉ có một giao thức mạng là IP. TCP/IP sử dụng kĩ thuật chuyển tiếp gói IP cho phép phục vụ như một giao thức đa năng cho phép bất kì máy tính nào ở bất cứ đâu truyền dữ liệu vào bất cứ thời điểm nào.

1.1 SỰ HÌNH THÀNH CÔNG NGHỆ MPLS

Định tuyến IP truyền thống có nhiều giới hạn, từ vấn đề khả năng mở rông cho đến việc quản lý lưu lượng và tích hợp mạng lớp 2 đã tồn tại trong mạng của các nhà cung cấp dịnh vụ lớn. đã họat động từ lâu. Nhưng với sự phát triển nahnh chóng của mạng internet và hầu hết trong các môi trường đều chọn IP là giao thức lớp 3 thì những nhược điểm của IP truyền thống ngày càng bộc lộ rõ, trong khi đó công nghệ ATM có tốc độ truyền tin cao, đảm bảo thời jan thực và chất lượng dịch vụ theo yêu cầu định trước. Hơn nữa các dịch vụ thông tin thế hệ sau được chia thành hai xu hướng phát triển chính là: hoạt động kết nối định hướng và hoạt động không kết nối. Hai xu hướng phát triển này dần tiệm cận và hội tụ nhau tiến tới ra đời công nghệ IP over ATM. Sự kết hợp IP với ATM có thể là giải pháp kì vọng cho mạng viễn thông trong tương lai.

Có thể bạn quan tâm!

Xem toàn bộ 81 trang tài liệu này.

Tuy nhiên, IP và ATM là hai công nghệ hoàn toàn khác nhau, được thiết kế cho những môi trường mạng khác nhau về giao thức, cách đánh địa chỉ, định tuyến , báo hiệu, phân bổ tài nguyên…khi các ISP càng mở rộng mạng theo hướng IP/MLPS/ATM (IP over ATM), họ càng nhận rõ nhược điểm của mô hình này, đó là sự phức tạp của mạng lưới do phải duy trì hoạt động của hai hệ thống thiết bị. Sự bùng nổ của mạng Internet dẫn tới xu hướng hội tụ của mạng viễn thông khác như mạng thoại, truyền hình dựa trên Internet, giao thức IP trở thành giao thức chủ đạo trong lĩnh vực mạng.

Xu hướng của các ISP là thiết kế và sử dụng các router chuyên dụng, dung lượng

chuyên tải lớn, hỗ trợ các giải pháp tích hợp, chuyển mạch đa lớp cho mạng đường trục Internet. Nhu cầu cấp thiết trong bối cảnh này là phải ra đời một công nghệ lai có khả năng kết hợp các những đặc điểm tốt của chuyển mạch kênh ATM và chuyển mạch gói IP. Công nghệ chuyển mạch nhãn đa giao thức MPLS ra đời đã đáp ứng được những nhu cầu của thị trường đúng theo tiêu chí páht triển của Internet đã mang lại những lợi ích thiết thực, đánh giấu một bước phát triển mới của mạng Internet trước xu thế tích hợp công nghệ thông tin và viễn thông. MPLS liên kết các ưu điểm của định tuyến lớp 3 connectionless và chuyển mạch lớp 2 connection-oriented. MPLS là một phương thức được cải tiến cho việc chuyển tiếp các gói tin trong bằng cách sử dụng các nhãn được gán thêm vào trong các gói tin IP. Mục tiêu chính của MPLS là tạo ra một cấu trúc mạng mềm dẻo để cung cấp cho đặc tính mở rộng và ổn định mạng. Điều này bao gồm kĩ thuật điều khiển lưu lượng và khả năng hoạt động của VPN và có liên quan đến chất lượng dịch vụ (QoS) và nhiều lớp dịch vụ (CoS).

1.2 TỔNG QUAN CÁC ĐẶC TÍNH CỦA MẠNG MPLS

1.2.1 Tính thông minh phân tán

Trong mạng chuyển mạch kênh, tính thông minh chủ yếu tập trung ở mạng lõi. Tất cả những thiết bị thông minh nhất đều đặt trong mạng lõi như các tổng đài toll, transit, MSC…Các thiết bị kém thông minh hơn thì đặt ở mạng biên, ví dụ như các tổng đài nội hạt, truy nhập…

Trong mạng gói IP, tính thông minh phân tán gần như chia đều cho các thiết bị trong mạng. Tất cả các router đều phải làm hai nhiệm vụ đó là định tuyến và chuyển mạch. Đấy là ưu điểm nhưng cũng là nhược điểm của mạng IP. Quan điểm của MPLS là tính thông minh càng đưa ra mạng biên thì mạng càng hoạt động tốt. Lý do là những thành phần ở mạng lõi phải chịu tải rất cao. Thành phần mạng lõi nên có độ thông minh thấp và năng lực chuyển tải cao. MPLS phân tách hai chức năng định tuyến và chuyển mạch: các router ở biên thực hiện định tuyến và gắn nhãn cho gói. Còn các router ở mạng lõi chỉ tập trung làm nhiệm vụ chuyển tiếp gói tin với tốc độ cao dựa vào các nhãn. Tính thông minh được đẩy ra ngòai biên là một trong những ưu điểm lớn nhất của MPLS.

1.2.2 MPLS và mô hình tham chiếu OSI

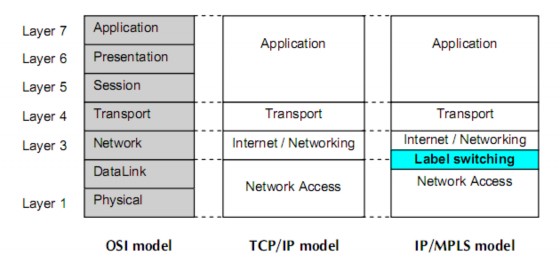

Hình 1.1: Mô hình tham chiếu của MPLS trong OSI.

MPLS được xem như là một công nghệ lớp đệm, nó nằm trên lớp 2 nhưng dưới lớp 3, vì vậy đôi khi người ta còn gọi là lớp 2,5. Nguyên lý của MPLS là tất cả các gói IP sẽ được gán nhãn và chuyển tiếp theo một đường chuyển mạch nhãn LSP (Label Swiched Path). Các router trên đường dẫn chỉ căn cứ vào nội dun của nhãn để thực hiện quyết định chuyển tiếp gói mà không cần phải kiểm tra Header IP

1.3 CÁC KHÁI NIỆM CƠ BẢN TRONG MPLS

1.3.1 Miền MPLS (MPLS domain)

Chuẩn RFC3031 mô tả miền MPLS là “một tập hợp các nút mạng thực hiện hoạt động định tuyến và chuyển tiếp MPLS”. Một miền MPLS thường được quản lý và điều khiển bởi một nhà quản trị.

Miền MPLS được chia thành 2 phần: phần mạng lõi và phần mạng biên. Các nút thuộc miền MPLS được gọi là router chuyển mạch nhãn LSR (Label Switch Router). Các nút ở phần mạng lõi được gọi là transit- LSR hay core-LSR, thường được gọi tắt là LSR. Các nút ở biên được gọi là router biên nhãn LER (Label Edge Router).

Nếu một LER là nút đầu tiên trên đường đi của một gói xuyên qua miền MPLS thì nó được gọi là LER lối vào, còn nếu là nút cuối cùng thì nó được gọi là LER lối ra.

1.3.2 Lớp chuyển tiếp tương đương (FEC)

Lớp chuyển tiếp tương đương FEC (Forwarding Equivalence Class) là một tập hợp các gói được đối xử như nhau bởi một LSR, như vậy FEC là một nhóm các gói IP được chuyển tiếp trên cùng một đường chủyển mạch nhẵn LSR cho dù chúng có thể khác nhau về thông tin header lớp mạng. Hình dưới cho thấy cách xử lý này:

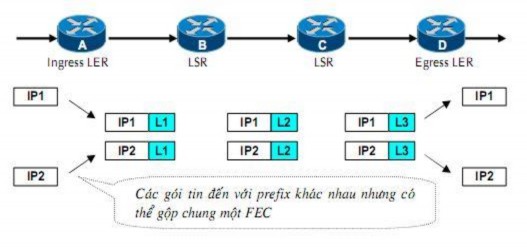

Hình 1.1. Lớp chuyển tiếp tương đương

1.3.3 Nhãn và stack nhãn

RFC 3031 định nghĩa nhãn là “một bộ phận nhận dạng có độ dài ngắn và cố định mang ý nghĩa cục bộ dùng để nhận biết một FEC”. Nhãn được dán lên một gói để báo cho LSR biết gói này cần đi đến đâu. Phần nội dung nhãn có độ dài 20bit không cấu trúc, như vậy số giá trị nhãn có thể có là 2. Giá trị nhãn định nghĩa chỉ số để dùng trong bảng chuyển tiếp.

Một gói lại có thể được “dán chồng” nhìều nhãn, các nhãn này chứa trong một nơi gọi là stack nhãn. Stack nhãn là một tập hợp gồm một hoặc nhiều lối vào nhãn tổ chức theo nguyên tác LIFO. Tại mỗi hop trong mạng chỉ xử lý nhãn hiện hành trên đỉnh stack. Chính nhãn này sẽ được LSR sử dụng để chuyển tiếp gói tin.

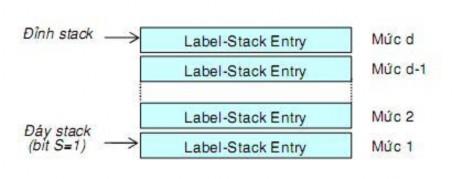

Hình 1.2: Stack nhãn

Nếu gói tin chưa có nhãn thì stack nhãn là rỗng (độ sâu của stack nhãn bằng 0). Nếu stack có chiều sâu là d thì mức 1 sẽ ở đáy stack (bit S trong entry nhãn đặt lên là

1) và mức d sẽ ở đỉnh của stack. Một entry nhãn có thể được cất vào (push) hoặc lấy ra (pop) khỏi stack.

1.3.4 Hoán đổi nhãn (Label Swapping)

Hoán đổi nhãn là cách dùng các thủ tục để chuyển tiếp gói tin. Để chuyển tiếp gói có nhãn, LSR kiểm tra nhãn trên đỉnh stack và dùng ánh xạ ILM (Incoming Label Map) để ánh xạ nhãn này tới một entry chuyển tiếp nhãn NHLFE (Next Hop Label Forwarding Entry). Sử dụng thông tin trong NHLFE, LSR xác định ra nơi để chuyển tiếp gói tin và thực hiện một tác vụ trên stack nhãn. Rồi nó mã hóa stack nhãn mới vào gói và chuyển gói đi.

Chuyển tiếp gói chưa có nhãn cũng tương tự nhưng xảy ra ở ingress-LER. LER phải phân tích header lớp mạng để sác định FEC rồi sử dụng ánh xạ FTN (FEC to NHLFE) để ánh xạ FEC vào một NHLFE.

1.3.5 Đường chuyển mạch nhãn LSP (Label Switched Path)

Đường chuyển mạch nhãn LSP là một đường nối giữa router ngõ vào và router ngõ ra, được thiết lập bởi các nút MPLS để chuyển các gói đi xuyên qua mạng. Đường dẫn của một LSP qua mạng được định nghĩa bởi sự chuyển đổi các giá trị nhãn ở các LSR dọc theo LSP bằng cách dùng thủ tục hoán đổi nhãn. Khái niệm LSP tương tự như khái niệm mạch ảo (VC) trong ATM.

Hình 1.3: Đường chuyển mạch nhãn LSP

1.4 MÃ HÓA NHÃN VÀ CHẾ ĐỘ ĐÓNG GÓI NHÃN

1.4.1 Mã hóa stack nhãn

Khi nhãn được gắn lên gói, bản thân giá trị nhãn là 20 bit sẽ được mã hóa cùng với một thông tin cộng thêm để phụ trợ trong quá trình chuyển tiếp gói để hình thành một entry nhãn. Hình minh họa một dịnh dạng một entry nhãn trong stack nhãn.

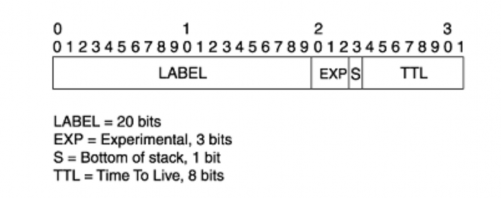

Hình 1.4: Định dạng một entry trong stack nhãn

Một chồng nhãn 32 bit bao gồm các trường sau:

Nhãn: là nhãn thực sự, có chiều dài là 20 bit. Do đó ta có thể tạo ra được 220 giá trị nhãn khác nhau.

Exp: trường Experimental có 3 bit, được dùng để định nghĩa lớp dịch vụ.

S: bit S là bit bottom-of-stack (dưới cùng của chồng nhãn). Một gói tin có thể có nhiều nhãn, nếu nhãn thêm vào chồng nhãn là cuối cùng thì bit này được thiết lập lên 1.

TTL: trường Time to live có 8 bit, trường này mang ý nghĩa giống như bên IP. Tức là nó sẽ giảm đi 1 khi qua mỗi hop để ngăn chặn routing loop

1.4.2 Chế độ Frame

Các kĩ thuật lớp 2 như Ethernet, Token Ring, FDDI, PPP không có trường nào phù hợp trong header của frame có thể mang nhãn. Vì vậy stack nhãn sẽ được chứa trong header chêm (shim header). Shim header được chêm vào giữa header lớp liên kết và header lớp mạng, như trong hình 11. Đỉnh stack nằm liền sau header lớp 2 và đáy stack nằm liền trước header lớp mạng.

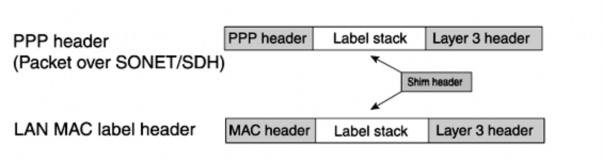

Hình 1.5 : Shim header được chêm vào giữa header lớp 2 và lớp 3

Router gửi frame phải có cách để báo cho router nhận biết rằng frame này có chứa shim header, cách thức này khác nhau giữa các kĩ thuật lớp 2. Ethernet sử dụng cặp giá trị ethertype 0x8847 và 0x8848 để chỉ thị frame đang mang gói MPLS

unicast và multicast tương ứng. PPP sử dụng NCP (Network Control Program) sửa đổi gọi là MPLSCP (MPLS Control Protocol) và đánh dấu tất cả các gói có chứa shim header bằng giá trị 0x8281 trong trường PPP protocol

1.4.3 Chế độ cell

Chế độ cell được dùng khi ta có một mạng gồm cá ATM-LSR (là các chuyển mạch ATM có hỗ trợ MPLS), trong đó nó sử dụng các giao thức phân phối nhãn MPLS để trao đổi thông tin VPI/VCI, trong VPI hoặc VCI của header cell ATM.

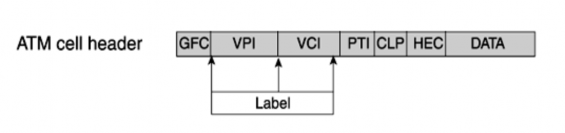

Hình 1.6 : Nhãn trong chế độ Cell ATM

Cell ATM gồm có 5 byte header và 48 byte payload. Để chuyển tải gói tin có kích thước lớn hơn 48 byte từ lớp trên đưa xuống, ATM phải gói tin thành nhiều phần nhỏ hơn, việc này gọi là phân đoạn (fragmentation) . Quá trình phân đoạn do lớp AAL (ATM Adaptation Layer) đảm trách. Cụ thể AAL 5 PDU sẽ đựợc chia thành nhiều đoạn

48byte, mỗi đoạn 48byte này được thêm header 5byte để tạo ra một cell ATM.

Hình 1.7 : Đóng gói (encapsulation) gói có nhãn trên link ATM

Khi đóng gói có nhãn MPLS trên ATM, toàn bộ stack nhãn được đặt trong AAL 5 PDU. Giá trị thực sự của nhãn đỉnh được đặt trong trường VPI/VCI, hoặc đặt trong trường VCI nếu 2 ATM-LSR kết nối nhau qua một đường ảo ATM (VP). Entry đỉnh stack nhãn phải chứa giá trị 0 (coi như entry giữ chỗ) và được bỏ qua khi nhận.
