Nghiên cứu điều chế, tính chất của vật liệu bentonit biến tính và ứng dụng hấp phụ phốtpho trong nước

Phụ lục P16.5. Các thông số sử dụng cho mô hình đẳng nhiệt Freundlich và Langmuir với điều kiện: m = 1 g/lít; pH = 5, 170 vòng/phút; t = 4 giờ; ở nhiệt độ 25oC

Nồng độ (mg/l)

Ce (mg/l)	qe (mg/g)	Ce/qe (g/l)	lnCe	lnqe
2,5	0,549	1,951	0,281	-0,600	0,668
5	0,829	4,171	0,199	-0,188	1,428
10	1,823	8,177	0,223	0,600	2,101
15	3,961	11,039	0,359	1,376	2,401
20	9,721	10,279	0,946	2,274	2,330
30	19,937	10,063	1,981	2,993	2,309
40	29,911	10,089	2,965	3,398	2,311
50	38,962	11,038	3,530	3,663	2,401
60	49,681	10,319	4,815	3,906	2,334
70	57,712	12,288	4,697	4,055	2,509
80	67,226	12,774	5,263	4,208	2,547
100	87,007	12,993	6,696	4,466	2,564

Có thể bạn quan tâm!

Nghiên cứu điều chế, tính chất của vật liệu bentonit biến tính và ứng dụng hấp phụ phốtpho trong nước - 21
Nghiên cứu điều chế, tính chất của vật liệu bentonit biến tính và ứng dụng hấp phụ phốtpho trong nước - 22
Nghiên cứu điều chế, tính chất của vật liệu bentonit biến tính và ứng dụng hấp phụ phốtpho trong nước - 23
Nghiên cứu điều chế, tính chất của vật liệu bentonit biến tính và ứng dụng hấp phụ phốtpho trong nước - 25
Nghiên cứu điều chế, tính chất của vật liệu bentonit biến tính và ứng dụng hấp phụ phốtpho trong nước - 26

Xem toàn bộ 213 trang tài liệu này.

Phụ lục P16.6. Các thông số sử dụng cho mô hình đẳng nhiệt Freundlich và Langmuir với điều kiện: m = 1 g/lít; pH = 5, 170 vòng/phút; t = 4 giờ; ở nhiệt độ 30oC

Nồng độ (mg/l)

Ce (mg/l)	qe (mg/g)	Ce/qe (g/l)	lnCe	lnqe
2,5	0,341	2,159	0,158	-1,076	0,770
5	0,631	4,369	0,144	-0,460	1,475
10	1,612	8,388	0,192	0,477	2,127
15	3,261	11,739	0,278	1,182	2,463
20	8,913	11,087	0,804	2,188	2,406
30	18,701	11,299	1,655	2,929	2,425
40	28,301	11,699	2,419	3,343	2,460
50	38,625	11,375	3,396	3,654	2,431
60	48,053	11,947	4,022	3,872	2,480
70	56,982	13,018	4,377	4,043	2,566
80	66,721	13,279	5,025	4,201	2,586
100	85,981	14,019	6,133	4,454	2,640

P29

Langmuir với điều kiện: m = 1 g/lít; pH = 5, 170 vòng/phút; t = 4 giờ; ở nhiệt độ 35oC

Nồng độ (mg/l)

Ce (mg/l)	qe (mg/g)	Ce/qe (g/l)	lnCe	lnqe
2,5	0,202	2,298	0,088	-1,599	0,832
5	0,435	4,565	0,095	-0,832	1,518
10	1,213	8,787	0,138	0,193	2,173
15	2,582	12,418	0,208	0,949	2,519
20	7,803	12,197	0,640	2,055	2,501
30	17,512	12,488	1,402	2,863	2,525
40	26,112	13,888	1,880	3,262	2,631
50	36,982	13,018	2,841	3,610	2,566
60	46,753	13,247	3,529	3,845	2,584
70	56,759	13,241	4,287	4,039	2,583
80	66,582	13,418	4,962	4,198	2,597
100	85,041	14,959	5,685	4,443	2,705

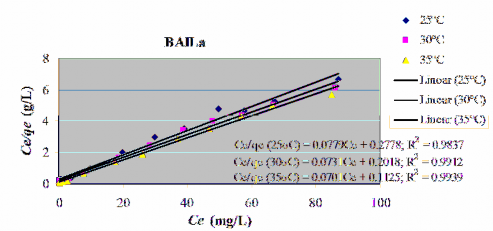

Phụ lục P16.8. Phương trình đẳng nhiệt Langmuir ở 25oC, 30oC và 35oC

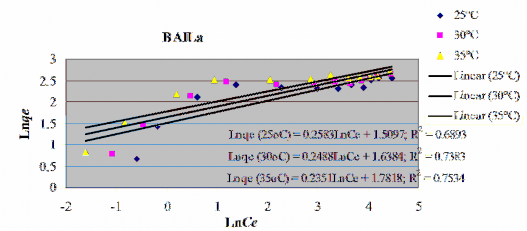

Phụ lục P16.9. Phương trình đẳng nhiệt Freundlich ở 25oC, 30oC và 35oC

P30

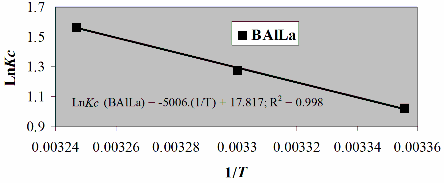

Phụ lục P16.11. Phần trăm phốtpho hấp phụ bị giải phóng: Co = 20 mg/l, Ce = 14.386 mg/l là nồng độ P đã bị hấp phụ, Ct – nồng độ P hấp phụ đã bị giải phóng

Ct (mg/l)	Lượng P hấp phụ bị giải phóng (%)	pH	Ct (mg/l)	Lượng P hấp phụ bị giải phóng (%)
3	0,107	0,75	8	0,117	0,82
4	0,076	0,53	9	0,142	1,00
5	0,067	0,47	10	0,175	1,23
6	0,069	0,48	11	0,190	1,34
7	0,073	0,51	12	0,221	1,56

PHỤ LỤC P17. KẾT QUẢ HẤP PHỤ PHỐTPHO CỦA BAlFe THEO KỸ THUẬT BỂ

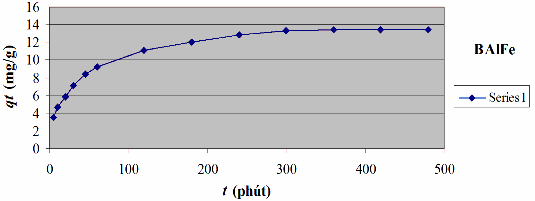

Phụ lục P17.1. Số liệu t (phút); Ct (mg/l); qt (mg/l) với điều kiện: Co = 15 mg/l P; m

= 1 g/lít; pH = 6; 170 vòng/phút, 25oC ở các thời điểm: 0; 5; 10; 20; 30; 45; 60; 120;

180; 240; 300; 360; 420 và 480 phút

t (phút)

Ct (mg/l)	qt (mg/g)	ln(t)	t/qt
0	15,00	0,00	-	-
5	11,451	3,549	1,609	1,409
10	10,301	4,699	2,303	2,128
20	9,162	5,838	2,996	3,426
30	7,843	7,157	3,401	4,192
45	6,628	8,372	3,807	5,375
60	5,789	9,211	4,094	6,514
120	3,945	11,055	4,787	10,855
180	2,959	12,041	5,193	14,949
240	2,107	12,893	5,481	18,615
300	1,722	13,278	5,704	22,594
360	1,611	13,389	5,886	26,888
420	1,615	13,385	6,040	31,378
480	1,618	13,382	6,174	35,869

P31

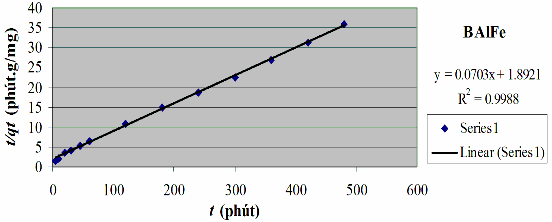

Phụ lục P17.3. Dạng tuyến tính của phương trình động học biểu kiến bậc 2

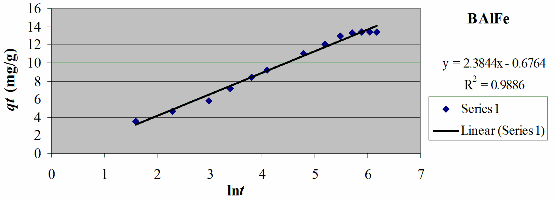

Phụ lục P17.4. Dạng tuyến tính của phương trình Elovich

Phụ lục P17.5. Các thông số sử dụng cho mô hình đẳng nhiệt Freundlich và Langmuir với điều kiện: m = 1 g/lít; pH = 5, 170 vòng/phút; t = 4 giờ; ở nhiệt độ 25oC

P32

Nồng độ (mg/l)

Ce (mg/l)	qe (mg/g)	Ce/qe (g/l)	lnCe	lnqe
2,5	0,024	2,476	0,010	-3,730	0,907
5	0,187	4,813	0,039	-1,677	1,571
10	0,853	9,147	0,093	-0,159	2,213
15	1,278	13,722	0,093	0,245	2,619
20	3,611	16,389	0,220	1,284	2,797
30	11,686	18,314	0,638	2,458	2,908
40	21,628	18,372	1,177	3,074	2,911
50	31,349	18,651	1,681	3,445	2,926
60	40,667	19,333	2,104	3,705	2,962
70	50,421	19,579	2,575	3,920	2,974
80	61,008	18,992	3,212	4,111	2,944
100	80,831	19,169	4,217	4,392	2,953

Phụ lục P17.6. Các thông số sử dụng cho mô hình đẳng nhiệt Freundlich và Langmuir với điều kiện: m = 1 g/lít; pH = 5, 170 vòng/phút; t = 4 giờ; ở nhiệt độ 30oC

Nồng độ (mg/l)

Ce (mg/l)	qe (mg/g)	Ce/qe (g/l)	lnCe	lnqe
2,5	0,008	2,492	0,003	-4,828	0,913
5	0,069	4,931	0,014	-2,674	1,596
10	0,642	9,358	0,069	-0,443	2,236
15	1,272	13,728	0,093	0,241	2,619
20	1,459	18,541	0,079	0,378	2,920
30	11,763	18,237	0,645	2,465	2,903
40	20,583	19,417	1,060	3,024	2,966
50	30,475	19,525	1,561	3,417	2,972
60	40,006	19,994	2,001	3,689	2,995
70	50,082	19,918	2,514	3,914	2,992
80	59,702	20,298	2,941	4,089	3,011
100	79,998	20,002	4,000	4,382	2,996

Phụ lục P17.7. Các thông số sử dụng cho mô hình đẳng nhiệt Freundlich và Langmuir với điều kiện: m = 1 g/lít; pH = 5, 170 vòng/phút; t = 4 giờ; ở nhiệt độ 35oC

Nồng độ (mg/l)

Ce (mg/l)	qe (mg/g)	Ce/qe (g/l)	lnCe	lnqe
2,5	0,032	2,468	0,013	-3,442	0,903
5	0,145	4,855	0,030	-1,931	1,580
10	0,422	9,578	0,044	-0,863	2,259
15	1,218	13,782	0,088	0,197	2,623
20	2,827	17,173	0,165	1,039	2,843
30	11,329	18,671	0,607	2,427	2,927
40	20,452	19,548	1,046	3,018	2,973
50	30,002	19,998	1,500	3,401	2,996
60	39,152	20,848	1,878	3,667	3,037
70	49,531	20,469	2,420	3,903	3,019
80	59,891	20,109	2,978	4,093	3,001
100	79,717	20,283	3,930	4,378	3,010

P33

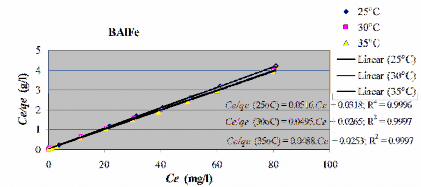

Phụ lục P17.8. Phương trình đẳng nhiệt Langmuir ở 25oC, 30oC và 35oC

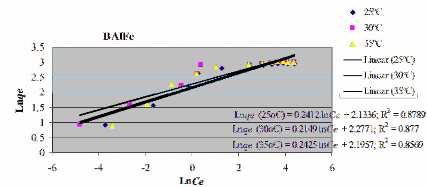

Phụ lục P17.9. Phương trình đẳng nhiệt Freundlich ở 25oC, 30oC và 35oC

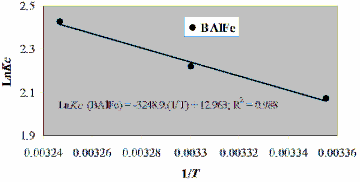

Phụ lục P17.10. Đồ thị biểu diễn lnKc qua 1/T của BAlFe

Phụ lục P17.11. Phần trăm phốtpho hấp phụ bị giải phóng: Co = 20 mg/l, Ce = 19,382 mg/l là nồng độ P đã bị hấp phụ, Ct – nồng độ P hấp phụ đã bị giải phóng

Ct (mg/l)	Lượng P hấp phụ bị giải phóng (%)	pH	Ct (mg/l)	Lượng P hấp phụ bị giải phóng (%)
3	0,160	0,83	8	0,146	0,76
4	0,095	0,49	9	0,190	0,99
5	0,073	0,38	10	0,253	1,32
6	0,092	0,48	11	0,280	1,47
7	0,110	0,57	12	0,338	1,77

P34

PHỤ LỤC P18. KẾT QUẢ HẤP PHỤ PHỐTPHO TRONG NƯỚC TỔNG HỢP CỦA B90-La TRONG PHÒNG THÍ NGHIỆM

Phụ lục P18.1. Các số liệu t (phút), Ct (mg/l), qt (mg/g), t/qt sử dụng cho phương trình động học biểu kiến bậc 2 theo mô hình cốc thí nghiệm

(phút)

B90-La:P = 100:1				B90-La:P = 230:1
Ct	qt	t/qt	%	Ct	qt	t/qt	%
5	6,120	3,880	1,289	38,8	4,400	2,435	2,054	56,0
10	4,140	5,860	1,706	58,6	3,390	2,874	3,480	66,1
20	3,100	6,900	2,899	69,0	2,360	3,322	6,021	76,4
30	2,290	7,710	3,891	77,1	1,750	3,587	8,364	82,5
45	1,650	8,350	5,389	83,5	1,370	3,752	11,993	86,3
60	1,130	8,870	6,764	88,7	0,950	3,935	15,249	90,5
120	0,550	9,450	12,698	94,5	0,360	4,191	28,631	96,4
180	0,530	9,470	19,007	94,7	0,250	4,239	42,462	97,5
240	0,490	9,510	25,237	95,1	0,170	4,274	56,155	98,3
300	0,472	9,528	31,486	95,3	0,160	4,278	70,122	98,4
360	0,524	9,476	37,991	94,8	0,190	4,265	84,404	98,1
420	0,492	9,508	44,173	95,1	0,200	4,261	98,571	98,0
480	0,487	9,513	50,457	95,1	0,190	4,265	112,538	98,1

Phụ lục P18.2. Các số liệu t (phút), Ct (mg/l), qt (mg/g), t/qt sử dụng cho phương trình động học biểu kiến bậc 2 theo mô hình cốc thí nghiệm

(phút)

B90-La:P = 340:1				B90-La = 450:1
Ct	qt	t/qt	%	Ct	qt	t/qt	%
5	4,48	1,624	3,080	55,2	5,75	0,944	5,294	42,5
10	3,62	1,876	5,329	63,8	3,87	1,362	7,341	61,3
20	2,83	2,109	9,484	71,7	3,00	1,556	12,857	70,0
30	2,22	2,288	13,111	77,8	2,02	1,773	16,917	79,8
45	1,57	2,479	18,149	84,3	1,49	1,891	23,796	85,1
60	1,07	2,626	22,844	89,3	1,00	2,000	30,000	90,0
120	0,30	2,853	42,062	97,0	0,27	2,162	55,498	97,3
180	0,22	2,876	62,577	97,8	0,15	2,189	82,234	98,5
240	0,19	2,885	83,180	98,1	0,06	2,209	108,652	99,4
300	0,13	2,903	103,343	98,7	0,04	2,213	135,542	99,6
360	0,15	2,897	124,264	98,5	0,02	2,218	162,325	99,8
420	0,13	2,903	144,681	98,7	0,19	2,180	192,661	98,1
480	0,13	2,903	165,350	98,7	0,08	2,204	217,742	99,2

P35

y (100) = 0.1034x + 0.6334; R2 = 0.9999

100/1

230/1

340/1

450/1

Linear (100/1) Linear (230/1) Linear (340/1)

Linear (450/1)

250

y (230) = 0.2313x + 1.1609; R2 = 0.9999

t/qt (phút/g/mg)

200 y (340) = 0.3389x + 2.1591; R2 = 0.9999

y (450) = 0.446x + 2.9498; R2 = 0.9998

150

100

0 100 200 300 400 500 600

Thời gian (phút)

PHỤ LỤC P19. KẾT QUẢ HẤP PHỤ PHỐTPHO TRONG NƯỚC HỒ PHÚ DƯỠNG CỦA B90-La TRONG PHÒNG THÍ NGHIỆM

Phụ lục P19.1. Các số liệu Ct (mg/l), qt (mg/g), t/qt sử dụng cho phương trình động học biểu kiến bậc 2 theo mô hình cốc thí nghiệm

(phút)

B90-La:P = 230:1				B90-La:P = 340:1				B90-La:P = 450:1
Ct	qt	t/qt	%	Ct	qt	t/qt	%	Ct	qt	t/qt	%
0	0,228	-	-	-	0,221	-	-	-	0,224	-	-	-
5	0,161	1,278	3,913	29,39	0,152	1,011	29,053	31,22	0,149	0,744	41,962	33,48
10	0,130	1,869	5,351	42,98	0,119	1,451	29,630	46,15	0,114	1,091	42,294	49,11
20	0,090	2,632	7,600	60,53	0,086	1,890	32,028	61,09	0,078	1,448	42,174	65,18
30	0,063	3,146	9,535	72,37	0,069	2,116	34,200	68,78	0,063	1,597	43,061	71,88
45	0,050	3,394	13,257	78,07	0,053	2,329	33,521	76,02	0,051	1,716	44,293	77,23
60	0,044	3,509	17,100	80,70	0,044	2,449	32,956	80,09	0,040	1,825	43,876	82,14
120	0,038	3,623	33,120	83,33	0,028	2,662	31,308	87,33	0,025	1,974	44,236	88,84
180	0,038	3,623	49,680	83,33	0,024	2,715	30,694	89,14	0,023	1,994	44,703	89,73
240	0,037	3,642	65,893	83,77	0,023	2,728	30,705	89,59	0,022	2,004	44,708	90,18
300	0,038	3,623	82,800	83,33	0,024	2,715	30,694	89,14	0,021	2,014	44,263	90,63
360	0,036	3,661	98,325	84,21	0,023	2,728	30,866	89,59	0,018	2,044	43,840	91,96
420	0,031	3,757	111,801	86,40	0,022	2,742	31,516	90,05	0,020	2,024	44,493	91,07
480	0,030	3,776	127,127	86,84	0,022	2,742	31,676	90,05	0,018	2,044	44,061	91,96

P36
