Nghiên cứu điều chế, tính chất của vật liệu bentonit biến tính và ứng dụng hấp phụ phốtpho trong nước

KHUẤY 150; 170; 200 VÀ 240 VÒNG/PHÚT, NỒNG ĐỘ BAN ĐẦU 20 mg/l, 120 PHÚT KHUẤY, Ở NHIỆT ĐỘ 25oC.

Mẫu

150 vòng/phút		170 vòng/phút		200 vòng/phút		240 vòng/phút
Ce	H%	Ce	H%	Ce	H%	Ce	H%
B40-La	12,047	39,77	11,653	41,74	11,632	41,84	11,612	41,94
B90-La	10,976	45,12	10,326	48,37	10,312	48,44	10,347	48,27
BAl	8,054	59,73	7,717	61,42	7,721	61,40	7,693	61,54
BFe	6,887	65,57	6,243	68,79	6,015	69,93	6,134	69,33
BAlLa	9,353	53,24	8,643	56,79	8,604	56,98	8,521	57,40
BAlFe	6,565	67,17	5,986	70,07	5,874	70,63	5,453	72,74

Có thể bạn quan tâm!

Nghiên cứu điều chế, tính chất của vật liệu bentonit biến tính và ứng dụng hấp phụ phốtpho trong nước - 19
Nghiên cứu điều chế, tính chất của vật liệu bentonit biến tính và ứng dụng hấp phụ phốtpho trong nước - 20
Nghiên cứu điều chế, tính chất của vật liệu bentonit biến tính và ứng dụng hấp phụ phốtpho trong nước - 21
Nghiên cứu điều chế, tính chất của vật liệu bentonit biến tính và ứng dụng hấp phụ phốtpho trong nước - 23
Nghiên cứu điều chế, tính chất của vật liệu bentonit biến tính và ứng dụng hấp phụ phốtpho trong nước - 24
Nghiên cứu điều chế, tính chất của vật liệu bentonit biến tính và ứng dụng hấp phụ phốtpho trong nước - 25

Xem toàn bộ 213 trang tài liệu này.

PHỤ LỤC P12. KẾT QUẢ HẤP PHỤ PHỐTPHO CỦA B40-La THEO KỸ THUẬT BỂ

Phụ lục P12.1. Số liệu t (phút); Ct (mg/l); qt (mg/l) với điều kiện: Co = 10 mg/l P; m

= 1 g/lít; pH = 6; 170 vòng/phút, 25oC ở các thời điểm: 0; 5; 10; 20; 30; 45; 60; 120;

180; 240; 300; 360; 420 và 480 phút.

t (phút)

Ct (mg/l)	qt (mg/g)	ln(t)	t/qt
0	10,00	0,00	-	-
5	6,461	3,539	1,609	1,413
10	5,284	4,716	2,303	2,120
20	4,421	5,579	2,996	3,585
30	3,821	6,179	3,401	4,855
45	3,218	6,782	3,807	6,635
60	2,821	7,179	4,094	8,358
120	1,975	8,025	4,787	14,953
180	1,692	8,308	5,193	21,666
240	1,719	8,281	5,481	28,982
300	1,724	8,276	5,704	36,249
360	1,758	8,242	5,886	43,679
420	1,783	8,217	6,040	51,114
480	1,721	8,279	6,174	57,978

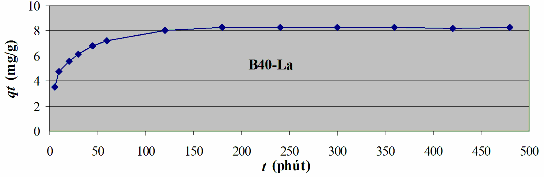

Phụ lục P12.2. Sự phụ thuộc dung lượng qt theo thời gian

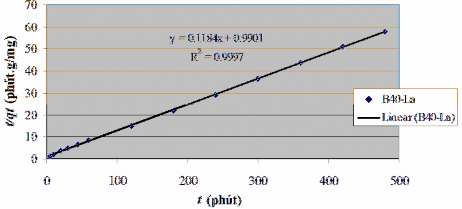

P13

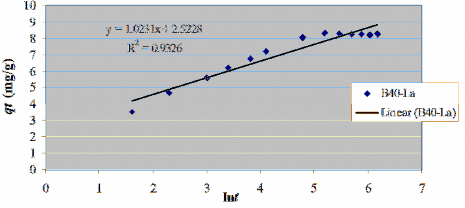

Phụ lục P12.4. Dạng tuyến tính của phương trình Elovich

Phụ lục P12.5. Các thông số sử dụng cho phương trình đẳng nhiệt hấp phụ Freundlich và Langmuir với điều kiện: m = 1 g/lít; pH = 5, 170 vòng/phút; t = 4 giờ; ở nhiệt độ 25oC

Nồng độ (mg/l)

Ce (mg/l)	qe (mg/g)	Ce/qe (g/l)	lnCe	lnqe
2,5	0,072	2,428	0,030	-2,631	0,887
5	0,683	4,317	0,158	-0,381	1,463
10	4,332	5,668	0,764	1,466	1,735
15	8,470	6,530	1,297	2,137	1,876
20	13,457	6,543	2,057	2,599	1,878
30	23,012	6,988	3,293	3,136	1,944
40	32,851	7,149	4,595	3,492	1,967
50	43,021	6,979	6,164	3,762	1,943
60	53,213	6,787	7,840	3,974	1,915
70	62,829	7,171	8,762	4,140	1,970
80	72,244	7,756	9,315	4,280	2,048
100	91,508	8,492	10,776	4,516	2,139

P14

Freundlich và Langmuir với điều kiện: m = 1 g/lít; pH = 5, 170 vòng/phút; t = 4 giờ;

ở nhiệt độ 30oC

Nồng độ (mg/l)

Ce (mg/l)	qe (mg/g)	Ce/qe (g/l)	lnCe	lnqe
2,5	0,065	2,435	0,027	-2,733	0,890
5	0,514	4,486	0,115	-0,666	1,501
10	3,354	6,646	0,505	1,210	1,894
15	8,508	6,492	1,311	2,141	1,871
20	13,984	6,016	2,324	2,638	1,794
30	21,831	8,169	2,672	3,083	2,100
40	32,782	7,218	4,542	3,490	1,977
50	42,505	7,495	5,671	3,750	2,014
60	51,875	8,125	6,385	3,949	2,095
70	61,032	8,968	6,806	4,111	2,194
80	71,723	8,277	8,665	4,273	2,113
100	91,627	8,373	10,943	4,518	2,125

Phụ lục P12.7. Các thông số sử dụng cho phương trình đẳng nhiệt hấp phụ Freundlich và Langmuir với điều kiện: m = 1 g/lít; pH = 5, 170 vòng/phút; t = 4 giờ; ở nhiệt độ 35oC

Nồng độ (mg/l)

Ce (mg/l)	qe (mg/g)	Ce/qe (g/l)	lnCe	lnqe
2,5	0,009	2,491	0,004	-4,711	0,913
5	0,904	4,096	0,221	-0,101	1,410
10	3,612	6,388	0,565	1,284	1,854
15	7,608	7,392	1,029	2,029	2,000
20	11,087	8,913	1,244	2,406	2,188
30	21,876	8,124	2,693	3,085	2,095
40	30,842	9,158	3,368	3,429	2,215
50	41,652	8,348	4,989	3,729	2,122
60	52,72	7,280	7,242	3,965	1,985
70	60,983	9,017	6,763	4,111	2,199
80	71,325	8,675	8,222	4,267	2,160
100	90,156	9,844	9,158	4,502	2,287

P15

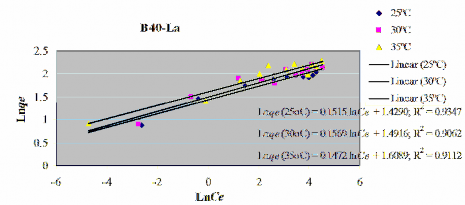

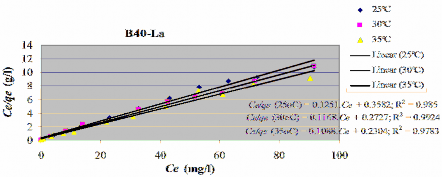

Phụ lục P12.9. Phương trình đẳng nhiệt Freundlich ở 25oC, 30oC và 35oC

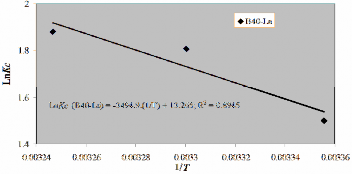

Phụ lục P12.10. Đồ thị biểu diễn lnKc qua 1/T của B40-La

Phụ lục P12.11. Phần trăm phốtpho hấp phụ bị giải phóng: Co = 15 mg/l, Ce = 9,326 mg/l là nồng độ P đã bị hấp phụ, Ct – nồng độ P hấp phụ đã bị giải phóng

Ct (mg/l)	Lượng P hấp phụ bị giải phóng (%)	pH	Ct (mg/l)	Lượng P hấp phụ bị giải phóng (%)
3	0,035	0,38	8	0,052	0,56
4	0,015	0,16	9	0,071	0,77
5	0,012	0,13	10	0,083	0,90
6	0,021	0,23	11	0,099	1,07
7	0,034	0,37	12	0,115	1,25

P16

THUẬT BỂ

Phụ lục P13.1. Số liệu t (phút); Ct (mg/l); qt (mg/l) với điều kiện: Co = 10 mg/l P; m

= 1 g/lít; pH = 6; 170 vòng/phút, 25oC ở các thời điểm: 0; 5; 10; 20; 30; 45; 60; 120;

180; 240; 300; 360; 420 và 480 phút.

t (phút)

Ct (mg/l)	qt (mg/g)	ln(t)	t/qt
0	10,00	0,00	-	-
5	6,120	3,880	1,609	1,289
10	4,140	5,860	2,303	1,706
20	3,100	6,900	2,996	2,899
30	2,290	7,710	3,401	3,891
45	1,650	8,350	3,807	5,389
60	1,130	8,870	4,094	6,764
120	0,550	9,450	4,787	12,698
180	0,530	9,470	5,193	19,007
240	0,490	9,510	5,481	25,237
300	0,472	9,528	5,704	31,486
360	0,524	9,476	5,886	37,991
420	0,492	9,508	6,040	44,173
480	0,487	9,513	6,174	50,457

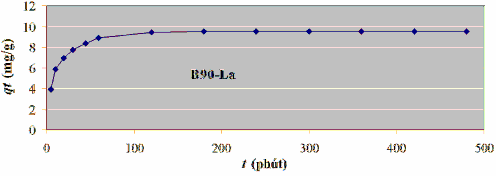

Phụ lục P13.2. Sự phụ thuộc dung lượng qt theo thời gian

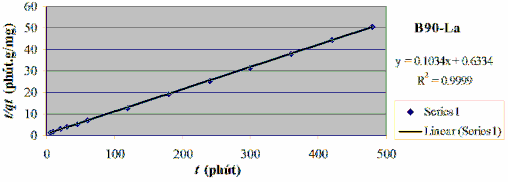

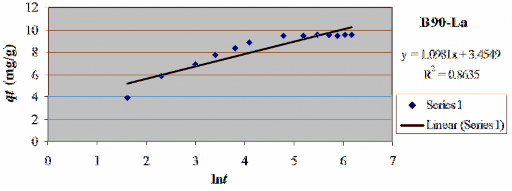

Phụ lục P13.3. Dạng tuyến tính của phương trình động học biểu kiến bậc 2

P17

Phụ lục P13.5. Các thông số sử dụng cho mô hình đẳng nhiệt Freundlich và Langmuir với điều kiện: m = 1 g/l; pH = 5, 170 vòng/phút; t = 4 giờ; ở nhiệt độ 25oC

Nồng độ (mg/l)

Ce (mg/l)	qe (mg/g)	Ce/qe (g/l)	lnCe	lnqe
2,5	0,072	2,428	0,030	-2,631	0,887
5	0,125	4,875	0,026	-2,079	1,584
10	1,624	8,376	0,194	0,485	2,125
15	6,441	8,559	0,753	1,863	2,147
20	10,850	9,150	1,186	2,384	2,214
30	20,379	9,621	2,118	3,015	2,264
40	29,776	10,224	2,912	3,394	2,325
50	39,773	10,227	3,889	3,683	2,325
60	49,685	10,315	4,817	3,906	2,334
70	59,265	10,735	5,521	4,082	2,374
80	68,885	11,115	6,197	4,232	2,408
100	88,125	11,875	7,421	4,479	2,474

Phụ lục P13.6. Các thông số sử dụng cho mô hình đẳng nhiệt Freundlich và Langmuir với điều kiện: m = 1 g/lít; pH = 5, 170 vòng/phút; t = 4 giờ; ở nhiệt độ 30oC

Nồng độ (mg/l)

Ce (mg/l)	qe (mg/g)	Ce/qe (g/l)	lnCe	lnqe
2,5	0,065	2,435	0,027	-2,733	0,890
5	0,114	4,886	0,023	-2,172	1,586
10	1,656	8,344	0,198	0,504	2,122
15	6,325	8,675	0,729	1,845	2,160
20	10,446	9,554	1,093	2,346	2,257
30	19,960	10,040	1,988	2,994	2,307
40	29,708	10,292	2,887	3,391	2,331
50	39,341	10,659	3,691	3,672	2,366
60	49,060	10,940	4,484	3,893	2,392
70	59,200	10,800	5,481	4,081	2,380
80	68,002	11,998	5,668	4,220	2,485
100	88,541	11,459	7,727	4,483	2,439

P18

Langmuir với điều kiện: m = 1 g/lít; pH = 5, 170 vòng/phút; t = 4 giờ; ở nhiệt độ 35oC

Nồng độ (mg/l)

Ce (mg/l)	qe (mg/g)	Ce/qe (g/l)	lnCe	lnqe
2,5	0,025	2,475	0,010	-3,689	0,906
5	0,035	4,965	0,007	-3,352	1,602
10	1,335	8,665	0,154	0,289	2,159
15	6,023	8,977	0,671	1,796	2,195
20	10,345	9,655	1,071	2,337	2,267
30	19,268	10,732	1,795	2,958	2,373
40	29,014	10,986	2,641	3,368	2,397
50	38,850	11,150	3,484	3,660	2,411
60	48,095	11,905	4,040	3,873	2,477
70	58,115	11,885	4,890	4,062	2,475
80	67,835	12,165	5,576	4,217	2,499
100	87,953	12,047	7,301	4,477	2,489

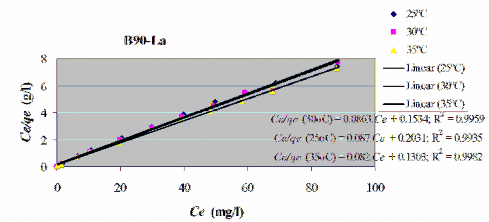

Phụ lục P13.8. Phương trình đẳng nhiệt Langmuir ở 25oC, 30oC và 35oC

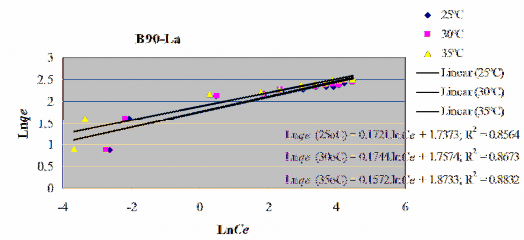

Phụ lục P13.9. Phương trình đẳng nhiệt Freundlich ở 25oC, 30oC và 35oC

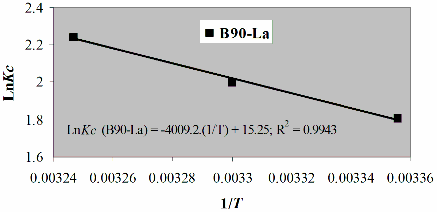

P19

Phụ lục P13.11. Phần trăm phốtpho hấp phụ bị giải phóng: Co = 15 mg/l, Ce = 12,524 mg/l là nồng độ P đã bị hấp phụ, Ct – nồng độ P hấp phụ đã bị giải phóng

Ct (mg/l)	Lượng P hấp phụ bị giải phóng (%)	pH	Ct (mg/l)	Lượng P hấp phụ bị giải phóng (%)
3	0,035	0,28	8	0,058	0,47
4	0,015	0,12	9	0,071	0,57
5	0,012	0,10	10	0,083	0,67
6	0,021	0,17	11	0,099	0,80
7	0,034	0,27	12	0,112	0,90

PHỤ LỤC P14. KẾT QUẢ HẤP PHỤ PHỐTPHO CỦA BAl THEO KỸ THUẬT BỂ

Phụ lục P14.1. Số liệu t (phút); Ct (mg/l); qt (mg/l) với điều kiện: Co = 15 mg/l P; m

= 1 g/lít; pH = 6; 170 vòng/phút, 25oC ở các thời điểm: 0; 5; 10; 20; 30; 45; 60; 120;

180; 240; 300; 360; 420 và 480 phút

t (phút)

Ct (mg/l)	qt (mg/g)	ln(t)	t/qt
0	15,00	0,00	-	-
5	10,686	4,314	1,609	1,159
10	9,502	5,498	2,303	1,819
20	8,140	6,860	2,996	2,915
30	6,940	8,060	3,401	3,722
45	5,650	9,350	3,807	4,813
60	4,750	10,250	4,094	5,854
120	3,435	11,565	4,787	10,376
180	2,845	12,155	5,193	14,809
240	2,844	12,156	5,481	19,743
300	2,840	12,160	5,704	24,671
360	2,842	12,158	5,886	29,610
420	2,901	12,099	6,040	34,714
480	2,848	12,152	6,174	39,500

P20
