Báo cáo thực tập cao đẳng nghề dầu khí - 14


3. PVD Tech


3.1. Xưởng thiết bị đầu giếng

Casing Head: lắp đặt đầu tiên, ngay trên ống chống 20

Hình II 3 1 Casing head Adapter lắp đặt trên Casing Head dùng để lắp đặt BOP 1

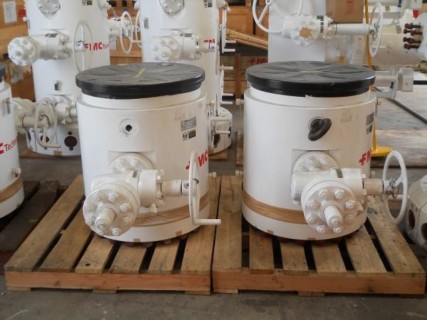

Hình II.3. 1 Casing head


Adapter: lắp đặt trên Casing Head, dùng để lắp đặt BOP lên phía trên.

Có thể bạn quan tâm!

Xem toàn bộ 113 trang tài liệu này.

Hình II 3 2 Adapter Ống bọc chống mài mòn lắp bên trong để tránh sự mài mòn 2

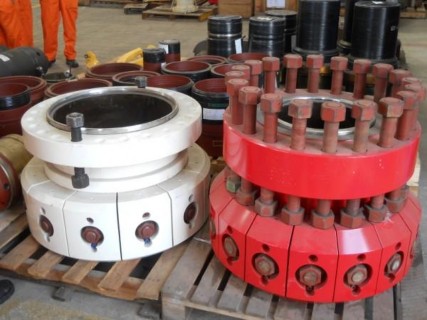

Hình II.3. 2 Adapter


Ống bọc chống mài mòn: lắp bên trong để tránh sự mài mòn do cần khoan va


đập vào khi khoan.

Hình II 3 3 Ống bọc chống mài mòn Casing hanger dùng để treo ống chống có 3

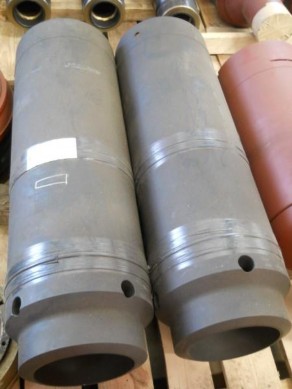

Hình II.3. 3 Ống bọc chống mài mòn


Casing hanger: dùng để treo ống chống, có nhiều loại tùy theo các cấp ống chống.

Hình II 3 4 Casing hanger thác Tubing hanger chức năng tương tự casing hanger dùng 4

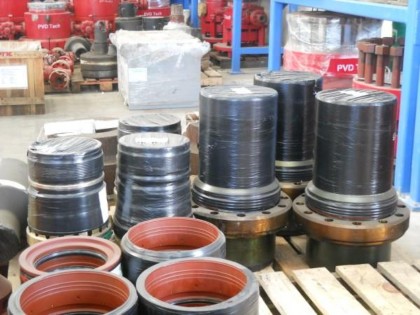

Hình II.3. 4 Casing hanger



thác.

Tubing hanger: chức năng tương tự casing hanger, dùng treo tubing để khai



Hình II 3 5 Tubing hanger Cây thông khai thác lắp đặt sau cùng để bắt đầu khai 5

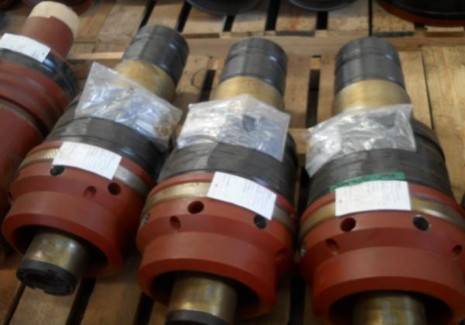

Hình II.3. 5 Tubing hanger

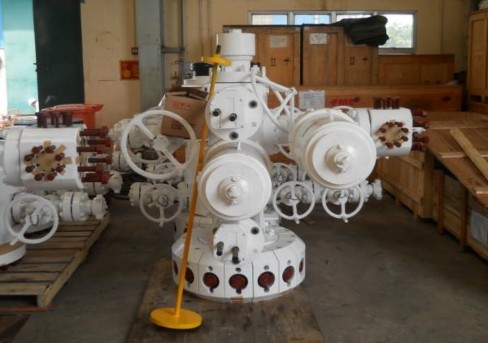

Cây thông khai thác: lắp đặt sau cùng để bắt đầu khai thác, có các đường nhánh để phân dòng lỏng-khí và valve để kiểm soát áp suất, lưu lượng.

Hình II 3 6 Cây thông khai thác 3 2 Xưởng ống chống Conductor casing đường kính 6


Hình II.3. 6 Cây thông khai thác


3.2. Xưởng ống chống

Conductor casing: đường kính khoảng 1m.

Hình II 3 7 Conductor casing Đầu nối ống chống có 2 loại dùng ren và không 7

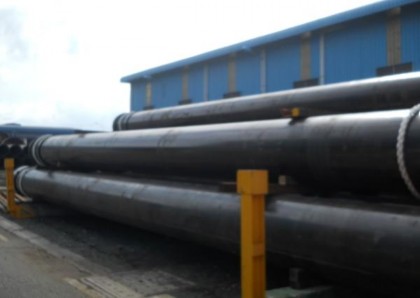

Hình II.3. 7 Conductor casing


Đầu nối ống chống: có 2 loại : dùng ren và không dùng ren. Sử dụng tùy theo điều kiện giếng khoan.

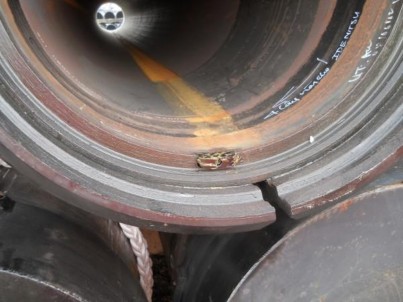

Loại dùng ren: đầu nối có 2 kiểu là đầu đực (ren ngoài) và đầu cái (ren trong). Hình dưới là 1 đầu nối cái, trong đó 1 một chấu chống xoay, khi nối ống chống vào rồi sẽ không vặn ra được nữa.

Hình II 3 8 Đầu nối ống chống có ren Loại không dùng ren đầu nối cũng có 2 8


Hình II.3. 8 Đầu nối ống chống có ren

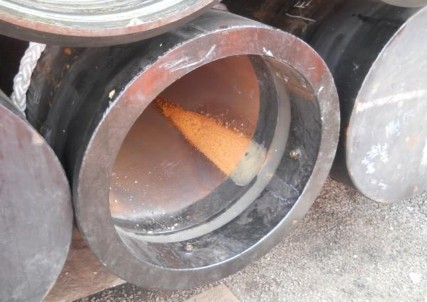

Loại không dùng ren: đầu nối cũng có 2 loại là đầu đực và cái nhưng không có ren, người ta dùng dầu áp lực để làm giãn nở đầu cái và nén ép đầu đực rồi lắp vào nhau.


Hình II 3 9 Đâu nối ống chống không dùng ren Thiết bị chống ống chức năng 9


Hình II.3. 9 Đâu nối ống chống không dùng ren

Thiết bị chống ống: chức năng tương tự elevator, hỗ trợ quá trình chống ống.


Hình II 3 10 Thiết bị ống chống Ống chống đặc biệt dùng để đóng chuỗi 10

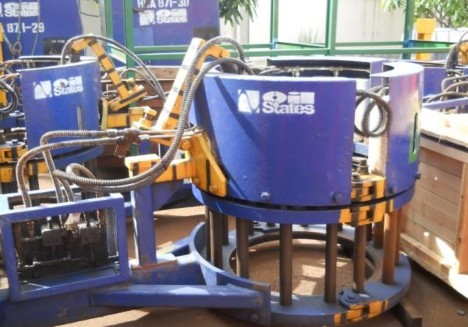

Hình II.3. 10 Thiết bị ống chống


Ống chống đặc biệt: dùng để đóng chuỗi ống chống xuống, đảm bảo chiều sâu thiết kế.


Hình II 3 11 Ống chống đặc biệt KẾT LUẬN Chuyến thực tập đã kết thúc 11

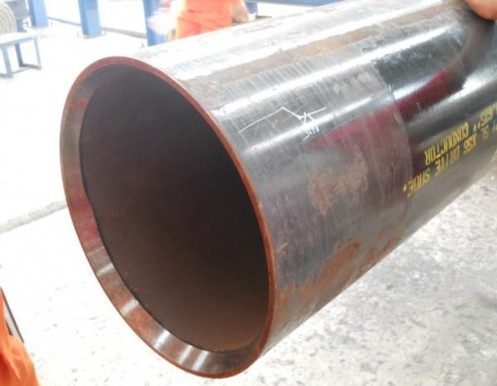

Hình II.3. 11 Ống chống đặc biệt


KẾT LUẬN


Chuyến thực tập đã kết thúc nhưng để lại trong long mỗi chúng em những cảm xúc khó tả khác nhau. Tuy chuyến thực tập chỉ vỏn vẹn gần 1 tháng với 1 ca trên biển nhưng đối với chúng em nó là một khoảng thời gian quý báu để chúng em có dịp tổng hợp lại những kiến thức đã được học trong sách vở suốt 4 năm qua. Trong đợt thực tập chúng em còn được rèn luyện cách sống trên giàn như những công nhân thực thụ trong ngành dầu khí, giúp chúng em đỡ bỡ ngỡ hơn khi tiếp xúc với môi trường làm việc sau này.

Một lần nữa, chúng em xin chân thành cảm ơn các thầy cô trong bô môn Khoan & khai thác dầu khí đã tạo mọi điều kiện cho chúng em có được một chuyến thực tập bổ ích này. Đồng thời chúng em cũng xin gửi lời cảm ơn đến các cơ quan: Trường CĐ Nghề dầu khí, PVD Trainning, PVD Tech, Xí nghiệp khai thác Vietsovpetro cùng các bác các chú trên giàn khai thác MSP 8 đã tạo mọi điều kiện thuận lợi để chúng em hoàn thành tốt chuyến thực tập này.
