Hệ Thống Được Cấp Nguồn Và Sẵng Sàng Hoạt Động

3.4.4 Lưu đồ giải thuật chương trình gửi tin nhắn


Bắt đầu


S

Index==0

Đ

S

Index==1

Đ

Có thể bạn quan tâm!

Xem toàn bộ 104 trang tài liệu này.

Gửi tin nhắn: Mực nước hiện tại là 1 và nhiệt độ hiện tại là temp

S

Index==2

Đ

S

Index==3

Đ

S

Index==4

Đ

S

Index==5

Kết thúc

Đọc dữ liệu

Gửi tin nhắn: Hệ thống sẵn sàng hoạt động

Gửi tin nhắn: Mực nước hiện tại là 2 và nhiệt độ hiện tại là temp

Gửi tin nhắn: Mực nước hiện tại là 3 và nhiệt độ hiện tại là temp

Gửi tin nhắn: Mực nước hiện tại là 4 và nhiệt độ hiện tại là temp

Gửi tin nhắn: Mực nước hiện tại là bình thường và nhiệt độ là

CHƯƠNG 4. KẾT QUẢ ĐẠT ĐƯỢC CỦA HỆ THỐNG


4.1 KẾT QUẢ ĐẠT ĐƯỢC

Hệ thống mạch báo lũ lụt qua tin nhắn điện thoại đã đạt được nhu ý muốn, hệ thống đã thực hiện tốt việc báo mực nước (gồm 4 mức) theo ý muốn, đã nhận được dữ liệu và phát tin nhắn thành công

Đầu tiên khi đổ nước vào ngăn chứa nước, vật cản led hồng ngoại sẽ nổi lên theo nước. Khi vật cản che hai led phát và led thu của mức đầu tiên, mạch cảm biến đã so sánh và hoàn thành nhiệm vụ để chuyển tín hiệu qua cho vi xử lý làm việc sau đó vi điều khiển sẽ giao tiếp với module Sim900 và phát cảnh báo thành công tới số điện thoại đã định sẵng với mức nước đầu tiên. Sau đó những mức nước còn lại cũng đã gửi tin nhắn thành công.

Mạch cảm biến đã hoàn thành được công việc của nó là đưa tín hiệu mỗi mức mực nước về cho vi xử lý

Mạch GSM đã xử lý được các thông tin mà mạch cảm biến đưa về để xử lý và giao tiếp với module Sim900 và phát được tin nhắn cảnh báo tới người dám sát

4.2 HÌNH ẢNH HOẠT ĐỘNG



Hình 4 1 Hệ thống được cấp nguồn và sẵng sàng hoạt động Sau khi cấp nguồn 1

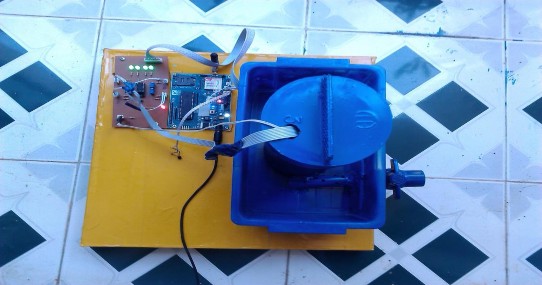

Hình 4.1 Hệ thống được cấp nguồn và sẵng sàng hoạt động

Sau khi cấp nguồn, GSM sẽ nhận mạng và Sim, sau khi nhận thành công hệ thống sẽ gửi tin nhắn qua số điện thoại đã được lập trình sẵng với nội dung: Hệ thống sẵn sàng hoạt động


Hình 4 2 Tin nhắn đã được gửi tới điện thoại Hình 4 3 Cảm biến đầu tiên 2

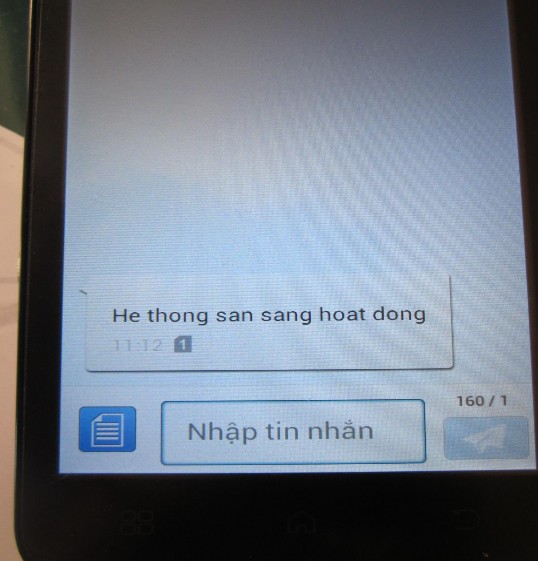

Hình 4.2 Tin nhắn đã được gửi tới điện thoại


Hình 4 3 Cảm biến đầu tiên hoạt động khi đổ nước vào Khi đổ nước vào 3

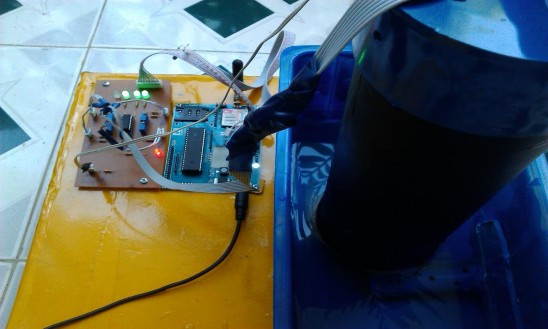

Hình 4.3 Cảm biến đầu tiên hoạt động khi đổ nước vào

Khi đổ nước vào khay đựng nước led màu xanh lá cây đầu tiên không sáng tương ứng với cảm biến của mực nước đầu tiên

Hệ thống sẽ gửi tin nhắn với nội dung: Mực nước hiện tại là mức 1 và nhiệt độ hiện tại là 30 oC (nhiệt độ tùy vào môi trường mà hệ thống đang hoạt động)


Hình 4 4 Tin nhắn đã được gửi tới điện thoại Hình 4 5 Cảm biến thứ hai 4

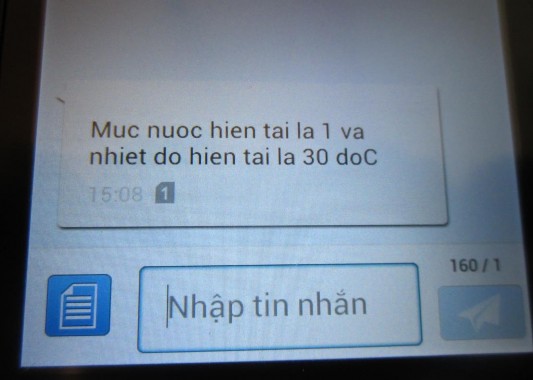

Hình 4.4 Tin nhắn đã được gửi tới điện thoại


Hình 4 5 Cảm biến thứ hai hoạt động khi đổ nước vào Khi tiếp tục đổ 5

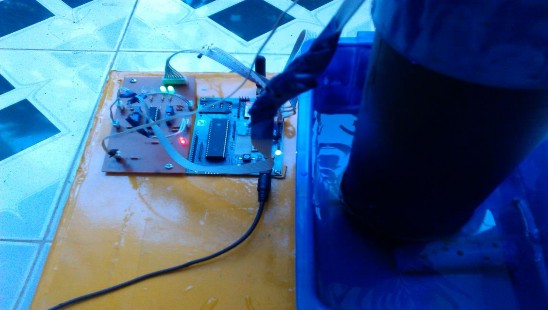

Hình 4.5 Cảm biến thứ hai hoạt động khi đổ nước vào

Khi tiếp tục đổ nước vào thì led màu xanh lá cây thứ hai không sáng tương ứng với cảm biến mực nước thứ hai

Hệ thống sẽ gửi tin nhắn với nội dung: mực nước hiện tại là mức 2 và nhiệt độ hiện tại là 30 oC


Hình 4 6 Tin nhắn đã được gửi tới điện thoại Hình 4 7 Cảm biến thứ ba 6

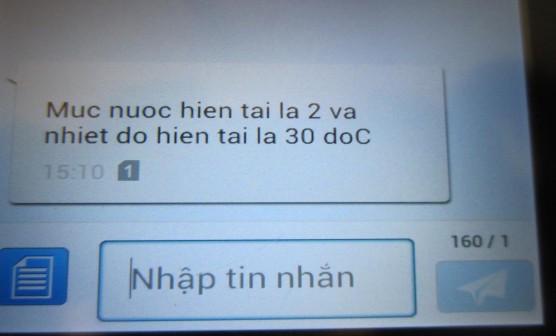

Hình 4.6 Tin nhắn đã được gửi tới điện thoại


Hình 4 7 Cảm biến thứ ba hoạt động khi đổ nước vào Mực nước lúc này là 7

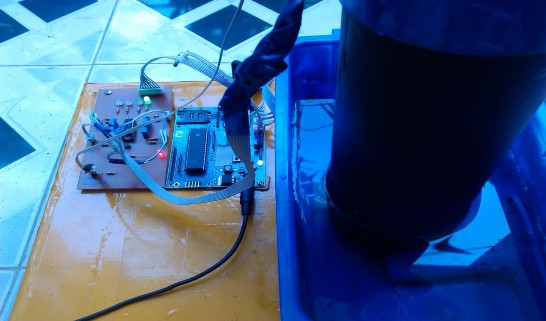

Hình 4.7 Cảm biến thứ ba hoạt động khi đổ nước vào

Mực nước lúc này là mực nước thứ ba

Hệ thống thông báo mực nước hiện tại là 3 và nhiệt độ hiện tại là 30oC


Hình 4 8 Tin nhắn đã được gửi tới điện thoại Hình 4 9 Cảm biến thứ tư 8

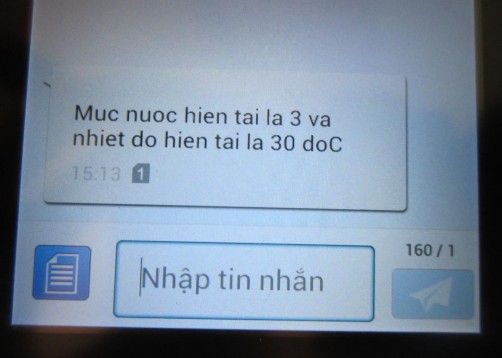

Hình 4.8 Tin nhắn đã được gửi tới điện thoại


Hình 4 9 Cảm biến thứ tư hoạt động khi đổ nước vào Khi mực nước lên mức 9

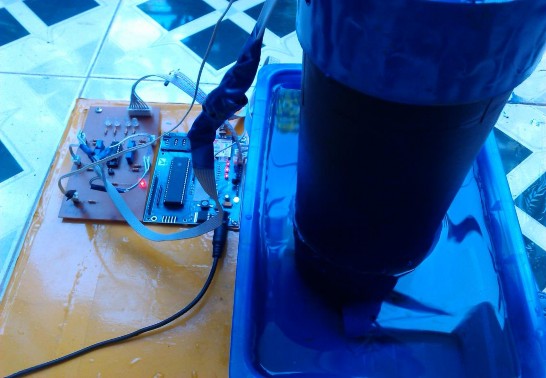

Hình 4.9 Cảm biến thứ tư hoạt động khi đổ nước vào


Khi mực nước lên mức thứ tư thì hệ thống sẽ nhắn tin với nội dung: mực nước hiện tại là 4 và nhiệt độ hiện tại là 30 oC

Hình 4 10 Tin nhắn đã được gửi tới điện thoại Ngoài ra hệ thống còn phát 10

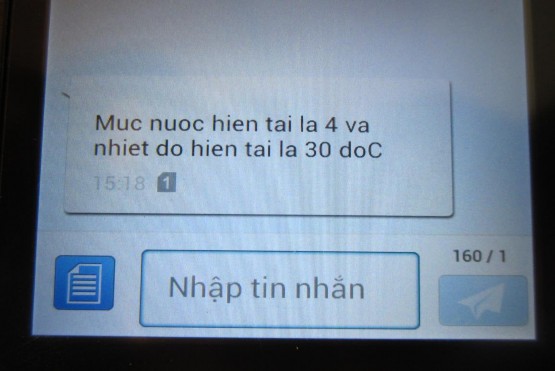

Hình 4.10 Tin nhắn đã được gửi tới điện thoại

* Ngoài ra hệ thống còn phát tin nhắn nguội cảnh báo lặp lại, cứ mỗi 1 phút hệ thống sẽ phát tin nhắn cảnh tình trạng hệ thống lúc đó như thế nào.

* Nếu chưa đổ nước vào thì sau mỗi 1 phút hệ thống sẽ gửi tin nhắn với nội dung: mực nước hiện tại là bình thường và nhiệt độ hiện tại là 30 oC

Hình 4 11 Tin nhắn đã được gửi tới điện thoại 11

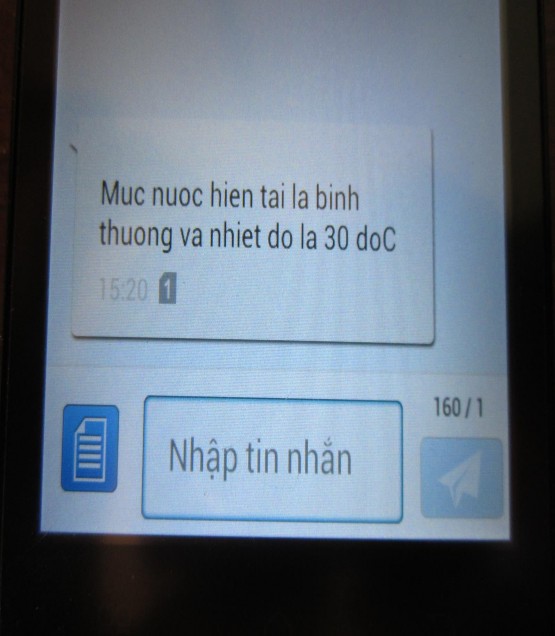

Hình 4.11 Tin nhắn đã được gửi tới điện thoại
