Iv.3.6 Bảng “Tblkhachhanglapdat”(Khách Hàng Lắp Đặt)

3.IV.2 Vẽ biểu đồ lớp

Hình 3-4: Sơ đồ lớp

3.IV.3 Thiết kế cơ sở dữ liệu

3.IV.3.1 Bảng “tblThietBi”(Thiết Bị)

STT

Tên thuộc tính	Kiểu dữ liệu	Ý nghĩa
1	MaThietBi	Int	Mã Thiết Bị - Khóa chính
2	TenThietBi	Nvarchar(100)	Tên Thiết Bị
3	MaLoai	Int	Mã Loại

Có thể bạn quan tâm!

Xem toàn bộ 80 trang tài liệu này.

Bảng 3-15: Bảng tblThietBi

3.IV.3.2 Bảng “tblSanPham”(Sản Phẩm)

STT

Tên thuộc tính	Kiểu dữ liệu	Ý nghĩa
1	MaSP	Int	Mã Sản phẩm
2	TenSP	Nvarchar(100)	Tên sản phẩm
3	DonGIa	Int	Đơn giá
4	HinhAnh	Image	Hình Ảnh
5	ThongSoKyThuat	Nvarchar(MAX)	Thông số kỹ thuật
6	GioiThieuSanPham	Nvarchar(MAX)	Giới thiệu sản phẩm
7	BaoHanh	Nvarchar(15)	Bảo hành
8	MaNSX	Int	Mã nước sản xuất
9	MaHSX	Int	Mã hãng sản xuất
10	MaThietBi	Int	Mã thiết bị

Bảng 3-16: Bảng tblSanPham

3.IV.3.3 Bảng “tblNuocSanXuat”(Nước Sản Xuất)

STT

Tên thuộc tính	Kiểu dữ liệu	Ý nghĩa
1	MaNuocSX	Int	Mã nước sản xuất
2	TenNuocSanXuat	Nvarchar(50)	Tên nước sản xuất

Bảng 3-17: Bảng tblNuocSanXuat

3.IV.3.4 Bảng “tblLoaiThietBi”(Loại Thiết Bị)

STT

Tên thuộc tính	Kiểu dữ liệu	Ý nghĩa
1	MaLoai	Int	Mã loại
2	TenLoai	Nvarchar(50)	Tên loại

Bảng 3-18: Bảng tblLoaiThietBi

3.IV.3.5 Bảng “tblLapDat”(Lắp Đặt)

STT

Tên thuộc tính	Kiểu dữ liệu	Ý nghĩa
1	MaLapDat	Int	Mã lắp đặt
2	TenLapDat	Nvarchar(50)	Tên lắp đặt

Bảng 3-19: Bảng tblLapDat

3.IV.3.6 Bảng “tblKhachHangLapDat”(Khách Hàng Lắp Đặt)

STT

Tên thuộc tính	Kiểu dữ liệu	Ý nghĩa
1	MaKHLD	Int	Mã khách hàng lắp đặt
2	MaKH	Int	Mã khách hàng
3	MaLapDat	Int	Mã lắp đặt
4	TenLapDat	Nvarchar(50)	Tên lắp đặt
5	GhiCHu	Nvarchar(MAX)	Ghi chú

Bảng 3-20: Bảng tblKhachHangLapDat

3.IV.3.7 Bảng “tblKhachHang”(Khách Hàng)

STT

Tên thuộc tính	Kiểu dữ liệu	Ý nghĩa
1	MaKH	Int	Mã khách hàng
2	TenKH	Nvarchar(50)	Tên khách hàng
3	LienHe	Nvarchar(11)	Liên hệ
4	DiaChi	Nvarchar(MAX)	Địa chỉ

Bảng 3-21: Bảng tblKhachHang

3.IV.3.8 Bảng “tblHangSX”(Hãng Sản Xuất)

STT

Tên thuộc tính	Kiểu dữ liệu	Ý nghĩa
1	MaHSX	Int	Mã hãng sản xuất
2	TenhangSanXuat	Nvarchar(50)	Tên hãng sản xuất

Bảng 3-22: Bảng tblHangSX

3.IV.3.9 Bảng “tblChiTietThietBi”(Chi Tiết Thiết Bị)

STT

Tên thuộc tính	Kiểu dữ liệu	Ý nghĩa
1	MaCTTB	Int	Mã chi tiết thiết bị
2	TenCTTB	Nvarchar(50)	Tên chi tiết thiết bị
3	GioiThieuSanPham	Nvarchar(MAX)	Giới thiệu sản phẩm
4	ThongSoKyThuat	Nvarchar(MAX)	Thông số kỹ thuật
5	BaoHanh	Nvarchar(15)	Bảo hành

Bảng 3-23: Bảng tblChiTietThietBi

3.IV.3.10 Bảng “tblChiTietLapDat”(Chi Tiết Lắp Đặt)

STT

Tên thuộc tính	Kiểu dữ liệu	Ý nghĩa
1	MaCTLD	Int	Mã chi tiết lắp đặt
2	MaThietBi	Int	Mã thiết bị
3	MaLapDat	Int	Mã lắp đặt
4	TenThietBi	Nvarchar(100)	Tên thiết bị
5	SoLuong	Int	Số lượng
6	ThongSoKyThuat	Nvarchar(MAX)	Thông số kỹ thuật
7	MaSP	Int	Mã sản phẩm
8	TenSP	Nvarchar(100)	Tên sản phẩm
9	DonGia	Int	Đơn giá

Bảng 3-24: Bảng tblChiTietLapDat

3.IV.3.11 Bảng “tblChiTietKhachHangLapDat”(Chi Tiết Khách Hàng Lắp Đặt)

STT

Tên thuộc tính	Kiểu dữ liệu	Ý nghĩa
1	MaCTKHLD	Int	Mã chi tiết khách hàng lắp đặt
2	MaKHLD	Int	Mã khách hàng lắp đặt
3	MaSP	Int	Mã sản phẩm
4	TenSP	Nvarchar(100)	Tên sản phẩm
5	SoLuong	Int	Số lượng
6	DonGia	Int	Đơn giá

Bảng 3-25: Bảng tblChiTietKhachHangLapDat

Biểu đồ tuần tự

3.V.1 Biểu đồ tuần tự “Nhập hàng”

Hình 3-5: Biểu đồ tuần tự “Nhập hàng”

3.V.2 Biểu đồ tuần tự “Xây dựng máy tính”

Hình 3-6: Biểu đồ tuần tự “Xây dựng máy tính”

VI. Biểu đồ phân rã chức năng

3.VI.1 Biểu đồ phân rã chức năng “Quản Lý Nhập Hàng”

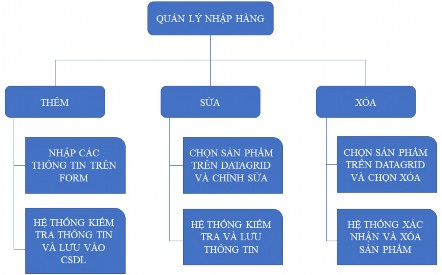

Hình 3-7: Biểu đồ phân rã chức năng “Quản lý Nhập hàng”

3.VI.2Biểu đồ phân rã chức năng “Quản lý Lắp đặt – Công thức lắp đặt”

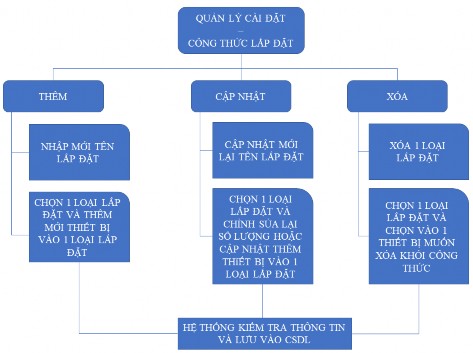

Hình 3-8: Biểu đồ phân rã chức năng “Quản lý lắp đặt – Công thức lắp đặt”

3.VI.3 Biểu đồ phân rã chức năng “Xây dựng máy tính”

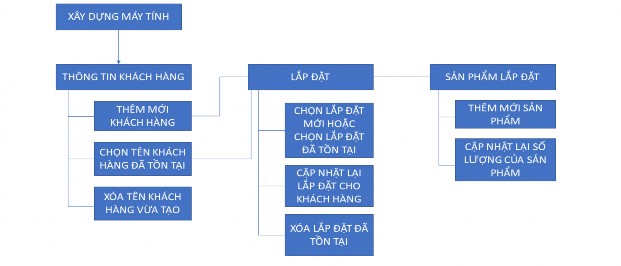

Hình 3-9: Biểu đồ phân rã chức năng “Xây dựng máy tính”
