Trong phương án 4: 17 % tổng lượng nước cần tiêu chưa được tiêu thoát, phù hợp với tình hình thực tế do khả năng tự điều tiết và nhu cầu sử dụng nước trong lưu vực như: Khu vực nuôi trồng thuỷ sản, khu vực có loại cây trồng có khả năng chịu ngập, những ngành sản xuất có thể chịu ngập lâu ngày....
Dựa trên cơ sở phương án 4 được lựa chọn, giải pháp tiêu thoát lũ trong lưu vực như sau (Hình 4.2 ):
- Cắt dòng đoạn hạ lưu dòng chính sông Cà Lồ thay bằng đoạn sông thẳng từ xã Xuân Thu qua đình Diên Lộc và từ đình Diên Lộc đến cầu Xuân Tảo;
- Nạo vét 48 km trên sông Phan, chiều rộng nạo vét theo đáy tự nhiên, chiều sâu nạo vét bình quân 0,7 m; sông Cà Lồ cụt 10 km, chiều sâu nạo vét bình quân 1,0 m; 26,7 km đoạn nối sông Cầu Tôn -Tranh - Ba Hanh, chiều sâu nạo vét bình quân 1 m;
- Toàn bộ lượng tiêu tự chảy được chuyển về sông Cầu;
- Tiêu động lực được thực hiện bởi 2 trạm bơm Ngũ Kiên và Nguyệt Đức với công suất 100 m3/s để tiêu nước ra sông Hồng, lòng dẫn chính sông Phan và sông Cà Lồ.
Giải pháp cụ thể đối với các vùng tiêu có thể được thực hiện như sau:
Vùng tiêu I: Tiêu tự chảy kết hợp tiêu động lực bằng việc xây mới trạm bơm tiêu nước ra sông Hồng tại xã Ngũ Kiên, huyện Vĩnh Tường.
Vùng tiêu II và vùng tiêu III: Tiêu thoát chủ yếu là tự chảy kết hợp với hệ thống công trình hiện có: Cống điều tiết, đập tràn tự chảy.
Vùng tiêu IV: Tiêu tự chảy kết hợp tiêu động lực bằng việc xây mới trạm bơm tiêu nước cưỡng bức ra sông Hồng tại xã Nguyệt Đức, huyện Yên Lạc (đoạn cuối sông Cà Lồ cụt) đồng thời hỗ trợ tiêu úng cho các vùng tiêu II và III.
Vùng tiêu V: Tiêu thoát tự chảy kết hợp với hệ thống công trình hiện có như trạm bơm tiêu Mạnh Tân, trạm bơm 19/5.
4.1.3. Sơ đồ đề xuất giải pháp
Trên cơ sở phân tích nguyên nhân, các nhân tố ảnh hưởng đến khả năng tiêu thoát kết hợp với hiện trạng ngập úng trên lưu vực (chương 2), các giải pháp được lựa chọn theo sơ đồ (Hình 4.1 ). Trận lũ được tính toán năm 1978 ứng với lượng mưa 3 ngày lớn nhất, và mực nước tại trạm Phúc Lộc Phương tương ứng với tần suất thiết kế P= 10%. Từ cơ sở đó, bài toán tiêu úng thoát lũ trên lưu vực được xác định như sau:
a. Mục tiêu cần giải quyết
(1) Mưa giờ nào được tiêu hết giờ đó đối với các vùng trọng điểm đô thị và công nghiệp tập trung hiện có và xét đến quy hoạch đến năm 2020, định hướng cho năm 2030 đối với tỉnh Vĩnh Phúc và năm 2050 đối với thành phố Hà Nội;
(2) Lượng mưa 3 ngày lớn nhất được tiêu hết trong 5 ngày đối với các vùng còn lại nhằm bảo đảm các chỉ tiêu kinh tế xã hội trên lưu vực và chỉ tiêu kinh tế kỹ thuật của các công trình được nghiên cứu.
b. Bài toán cần giải quyết
Dựa vào 4 phương án tiêu thoát tính toán với các phép thử khác nhau, so sánh với phương án hiện trạng (P= 10 %) từ đó lựa chọn phương án tiêu thoát phù hợp nhất. Phương thức vận hành và cơ chế phối hợp tiêu thoát trên lưu vực được sơ đồ theo các bước cụ thể trong Hình 4.1 .
Nguyên nhân; các nhân tố ảnh hưởng đến khả năng tiêu úng, thoát lũ
Yêu cầu tiêu úng, thoát lũ trên lưu vực khi gặp trận lũ, mưa 3 ngày max- X/1978
Xây dựng các phương án tiêu úng, thoát lũ
Đề xuất phương thức vận hành và phối hợp tiêu thoát trên lưu vực
Hiện trạng và mức độ ngập úng
Đặt mục tiêu: Mưa 3 ngày tiêu hết trong 5 ngày
Luận chứng lựa chọn phương án tiêu thoát
Hình 4.1 Sơ đồ đề xuất giải pháp tiêu úng thoát lũ sông Phan – Cà Lồ
4.2. Giải pháp tiêu thoát nước cho toàn bộ hệ thống và từng vùng
4.2.1. Giải pháp chung
Dựa trên điều kiện cụ thể của từng vùng tiêu, đặc điểm loại hình mưa tiêu thiết kế, tổng lượng nước đã tiêu thoát so với yêu cầu, quy mô hệ thống công trình, với tần suất mưa lũ P = 10%. Luận án đề xuất các giải pháp tiêu úng thoát lũ lưu vực sông Phan- Cà Lồ:
Giải pháp phi công trình:
1) Xây dựng các điểm kiểm soát phục vụ công tác vận hành, giám sát hệ thống;
2) Đề xuất định hướng nghiên cứu bố trí cơ cấu sản xuất để thích nghi với điều kiện mưa lũ trong trường hợp các giải pháp công trình không đáp ứng được yêu cầu;
3) Nghiên cứu đề xuất quy hoạch lại các khu dân cư, cơ sở hạ tầng tại những nơi có nguy cơ xảy ra ngập úng;
4) Bảo vệ và phát triển rừng đầu nguồn;
5) Công tác chỉ đạo tiêu úng thoát lũ: Bộ máy điều hành, cơ chế phối hợp vận hành mạng lưới trạm quan trắc, trang thiết bị và hệ thống các công trình.
6) Tăng cường công tác cảnh báo, dự báo và ứng dụng các công nghệ hiện đại phục vụ vận hành tiêu thoát.
Giải pháp công trình:
1) Xây dựng, mở rộng hệ thống công trình tiêu (đập, cống điều tiết, bơm);
2) Hạ thấp mực nước các trục tiêu bằng cách nạo vét mở rộng sông hoặc kênh;
3) Giảm bớt diện tích tiêu tại mỗi vùng bằng cách xây dựng kênh cách ly hoặc xây dựng công trình tiêu (trạm bơm hoặc cống) đưa một phần diện tích ra ngoài vùng tiêu;
4) Chỉnh trị sông: Tại một số khu vực cụ thể có thể xem xét việc cắt dòng, gia cố các đoạn sông nhằm tăng cường khả năng tiêu thoát.
4.2.2. Giải pháp cho toàn bộ hệ thống

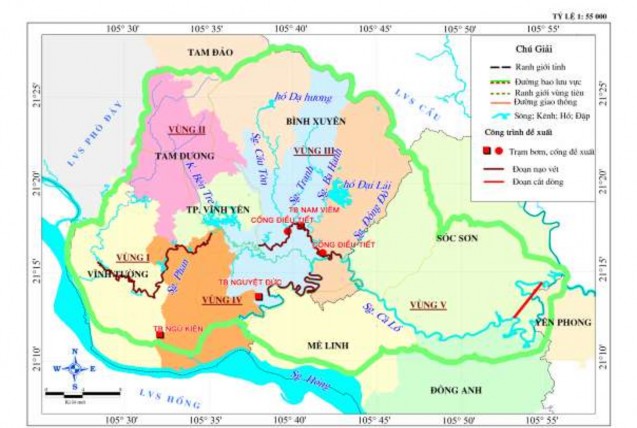

Hình 4.2 Sơ đồ tổng thế bố trí giải pháp công trình
1. Công trình đầu mối
Trên lưu vực có hai công trình đầu mối là trạm bơm Ngũ Kiên và trạm bơm Nguyệt Đức được thiết kế với lưu lượng QB = 100 m3/s bơm tiêu ra sông Hồng.
* Trạm bơm tiêu tại Nguyệt Đức thuộc huyện Yên Lạc, cống dưới đê Tả Hồng và kênh xả ngoài đê:
- Cống xả dưới đê có lưu lượng thiết kế là Qc = 100 m3/s (BxH = 20x3m và chiều dài cống 30 m);
- Kênh xả ngoài đê có lưu lượng thiết kế là QK = 100 m3/s, dài 3,0 km, mặt cắt hình thang Bđ = 26 m, hk = 3,5m và mái kênh là 1,5.
*Trạm bơm tiêu tại Ngũ Kiên thuộc huyện Vĩnh Tường, cống dưới đê Tả Hồng kênh dẫn và kênh xả ngoài đê:
- Cống xả dưới đê có lưu lượng thiết kế là Qc = 100 m3/s (BxH = 20x3m và chiều dài cống 30 m);
- Kênh xả ngoài đê có lưu lượng thiết kế là QK = 100 m3/s, kênh xả dài 3,0 km, kênh mặt cắt hình thang có Bđ = 26 m, hk = 3,5 m và mái kênh là 1,5.
Kênh dẫn trước trạm bơm có lưu lượng thiết kế là QK = 30 m3/s, kênh dài 5,0 km, kênh mặt cắt hình thang có Bđ = 15 m, hk = 2 m và mái kênh là 1,5 m.
2. Cống điều tiết
- Cống hạ lưu ngã ba sông Cầu Tôn, tại xã Tam Hợp, huyện Bình Xuyên có lưu lượng thiết kế là QC = 50 m3/s và quy mô cống B x H = 30 x 4 m.
- Cống hạ lưu ngã ba sông Cà Lồ tại xã Tiền Châu, huyện Mê Linh có lưu lượng thiết kế là QC = 60 m3/s và quy mô cống B x H = 40 x 4 m.
Giải pháp công trình tăng khả năng thoát nước của lòng dẫn như cống xả dưới đê sông Cà Lồ có QC = 20,0 m3/s.
3. Cải tạo nạo vét lòng dẫn
- Sông Phan: Nạo vét 48,0 km, đoạn sông từ (SP08) đến (SP35) với độ sâu trung bình 0,70 m, chiều rộng đáy nạo vét theo mặt cắt tự nhiên.
- Sông Cà Lồ cụt: Đoạn sông nạo vét dài 10km từ (CLC11) đến (CLC02) với độ sâu nạo vét là 1,0m và chiều rộng đáy được nạo vét theo mặt cắt tự nhiên.
- Đoạn nối sông Cầu Tôn - sông Tranh - Ba Hanh - Cà Lồ: Nạo vét 28,3 km, đoạn từ (D0) đến (CL03) với độ sâu cần nạo vét là 1 m và chiều rộng đáy được nạo vét theo đáy tự nhiên mở rộng đến Bđ = 30 m.
4.2.3. Các biện pháp công trình cụ thể cho từng vùng tiêu thoát
Vùng I: Phía Tây là đê tả sông Phó Đáy, phía Nam là đê tả sông Hồng và phía Đông là kênh Bến Tre đến Đầm Vạc với diện tích 23.630 ha. Lòng dẫn thoát nước của vùng là sông Phan, đoạn từ cống điều tiết Thụy Yên đến sau Đầm Vạc. Ngoài ra,vùng I có 5 trạm bơm tiêu động lực ra sông Phan là trạm bơm Cao Đại (5x4.000 m3/h); trạm bơm Kim Xá (2×2.500 m3/h); trạm bơm Hoàn Loan (4x1.000 m3/h) và trạm bơm Lũng Hạ I, II (4×1.000 m3/h).
Các biện pháp công trình được đề xuất đối với vùng I:
- Xây dựng trạm bơm tiêu Ngũ Kiên với lưu lượng khoảng 100 m3/s tiêu trực tiếp ra sông Hồng;
- Nạo vét 48 km trên sông Phan, đoạn từ Kim Xá đến Đầm Vạc. Độ sâu trung bình nạo vét là 0,7 m, chiều rộng đáy nạo vét theo mặt cắt tự nhiên;
- Nâng cấp cống điều tiết Lạc Ý chủ động điều tiết nước giữa lưu vực tiêu sông Phan và kênh Bến Tre;
- Cải tạo các đầm: Đầm Nhị Hoàng, đầm Rưng, đầm Thanh Láng – Tiền Phong, đầm Sổ, đầm Quất Lưu và đầm Sơn Lôi để trữ nước và điều tiết nước tiêu;
Vùng II: Phía Tây là đê tả sông Phó Đáy, kênh Bến Tre, phía Đông là đường phân lưu vực sông Cầu Tôn và phía Nam là phân lưu sông Cà Lồ tính đến ngã ba sông Cầu Tôn - sông Tranh với diện tích là 11.120 ha. Lòng dẫn thoát nước là kênh Bến Tre qua Đầm Vạc vào sông Phan.
Giải pháp tiêu cho vùng II: Cải tạo tràn Đầm Vạc với cao trình+7.00 m dài 21 m, nạo vét Đầm Vạc nhằm tăng cường khả năng điều tiết nước.
Vùng III: Là phần lưu vực các sông nhánh ở sườn dãy núi Tam Đảo của sông Cà Lồ gồm lưu vực sông Cầu Tôn, sông Ba Hanh và sông Đồng Đò với diện tích là 30.740 ha. Tại khu vực này, tiêu tự chảy là chủ yếu bởi các trục sông lớn, riêng khu vực phía Nam của vùng thuộc thị xã Phúc Yên hiện được tiêu thoát bởi các trạm bơm tiêu Đại Phùng 1, Đại Phùng 2, Tiền Châu và một phần tiêu về trạm bơm Tam Báo - Mê Linh: Trạm bơm Đại Phùng (7×18.000 m3/h); trạm bơm Đầm Long (16x25.000 m3/h). Trong vùng đã xây dựng cống điều tiết Cầu Tôn tại vị trí nhập lưu với sông Cà Lồ.
Vùng IV: Lòng dẫn chính sông Cà Lồ cụt với diện tích 7,76 ha. Các biện pháp công trình: Nạo vét sông Cà Lồ cụt với chiều dài 10 km và xây dựng trạm bơm Nguyệt Đức với Q= 100 m3/s.
Vùng V: Vùng V có diện tích vùng tiêu 49,6 ha là lòng dẫn dòng chính sông Cà
Lồ ở hạ lưu. Biện pháp tiêu thoát: Tiêu tự chảy ra sông Cầu với biện pháp công trình cắt dòng chính sông Cà Lồ ở hạ lưu thay bằng đoạn sông thẳng từ xã Xuân Thu qua đình Diên Lộc và từ đình Diên Lộc đến xã Xuân Tảo.
Các biện pháp phi công trình và công trình xem Bảng 4.3 và Bảng 4.4.
Bảng 4.3 Tổng hợp các giải pháp công trình đề xuất
Giải pháp công trình | |
Vùng I | Sông Phan: Nạo vét 48 km từ (SP8) đến (SP35) chiều rộng nạo vét theo đáy tự nhiên, chiều sâu nạo vét bình quân 0,7m. |
- Trạm bơm tại Ngũ Kiên, Vĩnh Tường công suất bơm QB = 100 m3/s. | |
- Cống xả dưới đê lưu lượng cống Qc = 100 m3/s. Quy mô cống B x H = 20 x 3 m, chiều dài cống 30 m. | |
- Kênh xả sau trạm bơm Ngũ Kiên QK = 100 m3/s, kênh xả dài 3,0 km, kênh mặt cắt hình thang Bđ = 26 m, hk = 3,5 m, mái kênh 1,5. | |
- Kênh dẫn trước trạm bơm Ngũ Kiên lưu lượng kênh QK = 30 m3/s. Kênh dài 5,0 km, mặt cắt kênh hình thang Bđ = 15 m, hk = 2 m, mái kênh 1,5 m. | |
Vùng II,III | Đoạn nối sông Cầu Tôn -Tranh - Ba Hanh: Cải tạo 28 km từ (D0) đến (B83) chiều rộng đáy đạt bình quân 30 m. |
- Trạm bơm tiêu hỗ trợ cho vùng tiêu III tại Nam Viêm. | |
- Lưu lượng thiết kế trạm bơm QB = 20 m3/ s. | |
- Cống xả dưới đê sông Cà Lồ Qc = 20 m3/s, quy mô cống B x H = 6 x 2,5 m, chiều dài cống 20 m. | |
- Cống điều tiết dưới ngã ba sông Cầu Tôn- Tranh lưu lượng cống Qc=50 m3/s. | |
- Cống điều tiết sông Phan tại Bình Dương -Vĩnh Tường, Qc = 60 m3/s. | |
Vùng IV | Sông Cà Lồ cụt: Nạo vét 10 km, chiều sâu nạo vét bình quân 1,0m. |
- Cống điều tiết dưới ngã ba sông Cà Lồ -Cà Lồ cụt lưu lượng cống Qc= 60 m3/s. | |
- Trạm bơm tại Nguyệt Đức, Yên Lạc công suất bơm Qb = 100 m3/s. | |
- Cống xả dưới đê, lưu lượng cống Qc = 100 m3/s, quy mô cống B x H = 20 x 3 m, chiều dài cống 30 m. | |
- Kênh xã sau trạm bơm Nguyệt Đức, QK = 100 m3/s. Kênh xả dài 3,0 km, kênh mặt cắt hình thang Bđ = 26 m, hk = 3,5 m, mái kênh 1,5. | |
Vùng V | Cắt dòng đoạn hạ lưu sông Cà Lồ thuộc hai huyện Đông Anh và Sóc Sơn, Hà Nội, từ xã Xuân Thu huyện Đông Anh đến xã Xuân Tảo huyện Sóc Sơn. |
