II. Vùng I và vùng IV được bố trí thêm trậm bơm Ngũ Kiên làm gia tăng khả năng tiêu thoát so với phương án 3 là 30,4% (vùng I) và 12,4% (vùng III), mức tăng này không nhiều nhưng đã hỗ trợ tiêu thoát cho các vùng tiêu lân cận, đặc biệt là vùng II đã giải quyết được 84,2 % tổng lượng nước cần tiêu tăng 75,5 % so với phương án 3.
Xem xét thêm đường quá trình mực nước lớn nhất cũng như diễn biến lưu lượng tại một số vị trí chủ yếu trên hệ thống sông Phan – Cà Lồ trong phương án này cho thấy việc cắt giảm mực nước và lưu lượng lớn nhất mang lại hiệu quả rõ rệt, nhất là trên sông Phan, tiếp đến trên các sông Cầu Tôn, sông Ba Hanh và sông Cà Lồ Cụt.
Bảng 3.17 Kết quả tính toán diện tích duy trì độ sâu ngập theo thời gian – PA4
Độ sâu ngập (m) | Diện tích duy trì ngập theo thời gian (km2) | |||||
1 ngày | 2 ngày | 3 ngày | 4 ngày | 5 ngày | ||
I | <0,5 | 3,33 | 1,89 | 1,14 | 0,36 | 0,11 |
0,5-1,0 | 3,65 | 1,68 | 0,56 | 0,37 | 0,18 | |
>1,0 | 6,49 | 1,79 | 0,66 | 0,27 | 0,02 | |
Tổng | 13,47 | 5,36 | 2,36 | 1,00 | 0,30 | |
II | <0,5 | 0,15 | 0,13 | 0,11 | 0,07 | 0,09 |
0,5-1,0 | 0,14 | 0,15 | 0,15 | 0,21 | 0,08 | |
>1,0 | 0,44 | 0,36 | 0,32 | 0,06 | 0,03 | |
Tổng | 0,73 | 0,65 | 0,58 | 0,34 | 0,20 | |
III | <0,5 | 0,09 | 0,16 | 0,19 | 0,14 | 0,06 |
0,5-1,0 | 0,29 | 0,22 | 0,16 | 0,10 | 0,03 | |
>1,0 | 0,22 | 0,14 | 0,12 | 0,05 | 0,00 | |
Tổng | 0,59 | 0,52 | 0,48 | 0,29 | 0,09 | |
IV | <0,5 | 0,46 | 1,08 | 1,33 | 0,36 | 0,06 |
0,5-1,0 | 2,05 | 1,29 | 0,77 | 0,05 | 0,03 | |
>1,0 | 0,32 | 0,04 | 0,03 | 0,00 | 0,00 | |
Tổng | 2,82 | 2,40 | 2,13 | 0,42 | 0,08 | |
V | <0,5 | 1,19 | 0,51 | 0,46 | 0,25 | 0,27 |
0,5-1,0 | 1,17 | 0,75 | 0,48 | 0,45 | 0,19 | |
>1,0 | 3,00 | 1,73 | 1,14 | 0,51 | 0,32 | |
Tổng | 5,35 | 3,00 | 2,08 | 1,21 | 0,78 | |
Tổng | <0,5 | 5,20 | 3,78 | 3,22 | 1,19 | 0,59 |
0,5-1,0 | 7,29 | 4,09 | 2,12 | 1,18 | 0,51 | |
>1,0 | 10,46 | 4,06 | 2,28 | 0,89 | 0,36 | |
Tổng | 22,96 | 11,93 | 7,62 | 3,26 | 1,46 |
Có thể bạn quan tâm!
-
Phương Án 2 – Cải Tạo Lòng Dẫn Một Số Đoạn Sông Vùng Trung Lưu -
Phương Án 3 – Bơm Tiêu Tại Nguyệt Đức -
Phương Án 4 –Bổ Sung Bơm Tiêu Tại Ngũ Kiên -
Giải Pháp Tiêu Thoát Nước Cho Toàn Bộ Hệ Thống Và Từng Vùng -
Khung Kế Hoạch Tiêu Úng, Thoát Lũ Trên Lưu Vực Sông Phan – Cà Lồ -
Thời Điểm Bắt Đầu Tiến Hành Bơm (Vận Hành Hệ Thống Công Trình)
Xem toàn bộ 210 trang tài liệu này.
80
70
60
50
40
30
20
10
0
1 ngày
2 ngày
3 ngày
4 ngày
5 ngày
Vùng I
Vùng II
Vùng III
Vùng IV
Vùng V
F (km2)
<0.5m
(0.5-1.0)m
>1.0m
Tổng
<0.5m
(0.5-1.0)m
>1.0m
Tổng
<0.5m
(0.5-1.0)m
>1.0m
Tổng
<0.5m
(0.5-1.0)m
>1.0m
Tổng
<0.5m
(0.5-1.0)m
>1.0m
Hình 3.31 Diện tích duy trì ngập theo thời gian tại các vùng – PA4

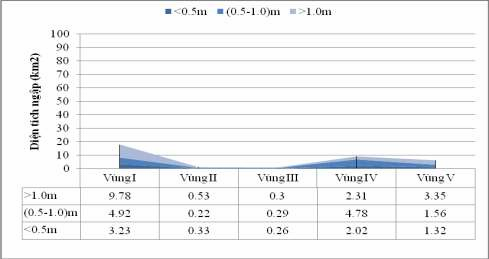

Hình 3.32 Phân bố diện tích và độ sâu ngập lụt lớn nhất tại các vùng - PA4
Bảng 3.18 Kết quả tính toán diện tích ngập lớn nhất và yêu cầu lượng nước
cần tiêu theo PA4
Diện tích ngập lụt trong các vùng (km2) | |||||||
I | II | III | IV | V | Toàn lưu vực | ||
Độ sâu ngập (m) | <0,5 | 3,23 | 0,33 | 0,26 | 2,02 | 1,32 | 7,16 |
0,5-1 | 4,92 | 0,22 | 0,29 | 4,78 | 1,56 | 11,77 | |
>1 | 9,78 | 0,53 | 0,3 | 2,31 | 3,35 | 16,27 | |
Tổng cộng | 17,93 | 1,08 | 0,85 | 9,11 | 6,23 | 35,2 | |
Lượng lũ được tiêu thoát | 106 (m3) | 9,49 | 3,01 | 33,93 | 17,18 | 32,58 | 96,18 |
So với hiện trạng (%) | 48,3 | 84,2 | 98,7 | 79,0 | 89,0 | 83,0 | |
So với phương án 3 (%) | 30,4 | 75,5 | 32,7 | 12,4 | 10,1 | 22,7 |

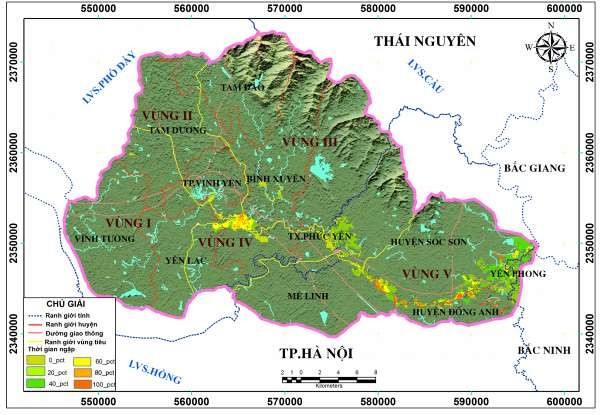

Hình 3.33 Bản đồ thời gian duy trì ngập lưu vực Sông Phan – Cà Lồ, PA4

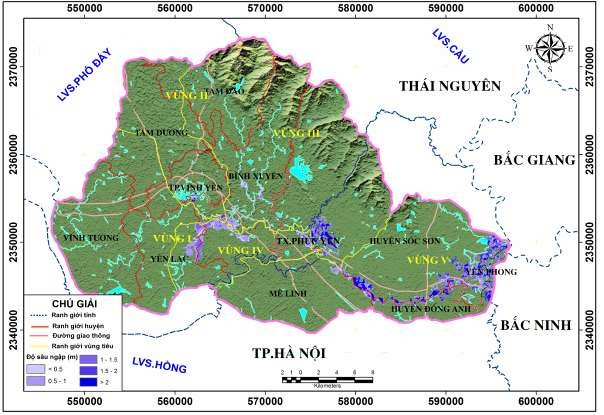

Hình 3.34 Bản đồ ngập lụt lưu vực Sông Phan – Cà Lồ, PA4
3.4.6. Nhận xét kết quả các phương án
Với mục tiêu tiêu thoát được 80% lượng nước úng ngập trên lưu vực 4 phương án tiêu úng được đề xuất, mỗi phương án được lựa chọn dựa trên các phép thử khác nhau, các phương án có liên quan chặt chẽ với nhau. Các biện pháp tiêu úng ngập và thoát lũ của phương án trước được áp dụng thành điều kiện ban đầu cho phương án sau, do đó hiệu quả tiêu thoát úng ngập phương án sau sẽ lớn hơn so với phương án trước. Cụ thể lượng nước úng ngập được tiêu thoát phương án 4 lớn hơn phương án 3, phương án 3 lớn hơn phương án 2, phương án 2 lớn hơn phương án 1 trên toàn bộ lưu vực và tại hầu hết các vùng tiêu thoát (Hình 3.37).
Xét về đặc trưng lưu lượng lớn nhất do bổ sung các biện pháp tiêu úng hợp lý, dòng chảy trong sông được lưu thông nên có xu thế giảm dần từ phương án hiện trạng đến phương án 4, cụ thể hiện trạng lưu lượng lớn nhất 561,7 m3/s trong phương án 4 là 310 m3/s (Bảng 3.19). Diễn biến lưu lượng tại một số vị trí cho thấy, phương án 4 lưu lượng giảm nhất so với các phương án còn lại (Hình 3.36).
Diễn biến mực nước và lưu lượng tại một số vị trí cho thấy, mực nước các phương án giảm nhẹ so với phương án hiện trạng, trong phương án 4 mực nước hạ thấp hơn so với các phương án còn lại (Hình 3.35).
Bảng 3.19 So sánh kết quả tính các phương án tiêu thoát trên lưu vực
Hiện trạng) | Phương án tính toán | |||||
PA1 | PA2 | PA3 | PA4 | |||
Lưu lượng lớn nhất (m3/s) | 561,7 | 542,2 | 489 | 430 | 310 | |
So với hiện trạng | m3/s | -19,5 | -72,7 | -131,7 | -251,7 | |
% | -3% | -13% | -23% | -45% | ||
| ||||||

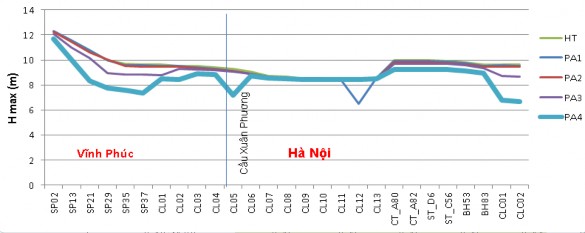

Hình 3.35 So sánh đường mực nước lớn nhất tại một số vị trí trên hệ thống sông Phan – Cà Lồ giữa hiện trạng và các phương án tính toán
Hình 3.36 So sánh giá trị lưu lượng lớn nhất tại một số vị trí trên hệ thống sông Phan – Cà Lồ giữa hiện trạng và các phương án tính toán

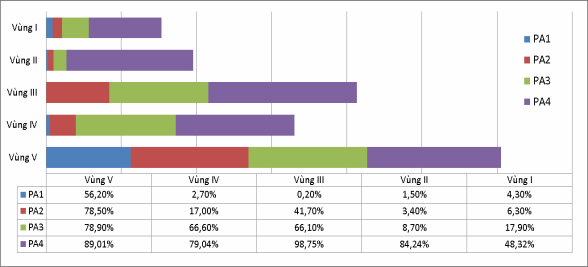

Hình 3.37 Mức độ tiêu thoát được của mỗi phương án tiêu thoát so với phương án nền tại mỗi vùng so với hiện trạng
