3.3.Loại thực thể (entity type)
Là tập hợp các thực thể có cùng thuộc tính. Mỗi loại thực thể đều phải được đặt tên sao cho có ý nghĩa. Một loại thực thể được biểu diễn bằng một hình chữ nhật.
Ví dụ các sinh viên có mã sinh viên là ““02CĐTH019”, “02CĐTH519”, “02TCTH465”,… nhóm lại thành một loại thực thể, được đặt tên là Sinhvien chẳng hạn.
Tương tự trong ứng dụng quản lý điểm của sinh viên (sẽ được trình bày ngay sau đây) ta có các loại thực thể như Monhoc, Lop, Khoa,…(Trong giáo trình này, tên của loại thực thể được in hoa ký tự đầu tiên, các ký tự còn lại viết thường).
3.4.Khoá (key)
Khoá của loại thực thể E là một hay một tập các thuộc tính của E có thể dùng để phân biệt hai thực thể bất kỳ của E.
Ví dụ khoá của loại thực thể Sinhvien là MASV, của Lớp là MALOP, của Khoa là MAKHOA, của Monhoc là MAMH,…

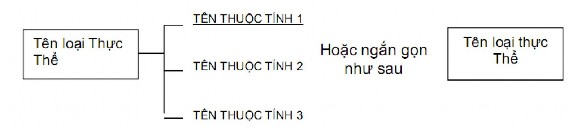

Cần chú ý rằng khi biểu diễn một hệ thống bằng mô hình thực thể kết hợp thì tên của các loại thực thể phải khác nhau. Trong danh sách các thuộc tính của một loại thực thể thì tập thuộc tính khoá thường được gạch dưới liền nét. Nếu một hệ thống có nhiều loại thực thể, để đơn giản hoá mô hình, người ta có thể chỉ nêu tên các loại thực thể; còn các thuộc tính của loại thực thể được liệt kê riêng.
Có thể bạn quan tâm!
Xem toàn bộ 107 trang tài liệu này.
Ví dụ 1.1:
Bài toán quản lý điểm của sinh viên được phát biểu sơ bộ như sau: Mỗi
sinh viên cần quản lý các thông tin như: họ và tên (HOTENSV),ngày tháng năm sinh(NGAYSINH), giới tính (NU), nơi sinh(NƠISINH), hộ khẩu thường trú (TINH). Mỗi sinh viên được cấp một mã số sinh viên duy nhất (MASV) để phân biệt với mọi sinh viên khác của trường, mỗi sinh viên chỉ thuộc về một lớp nào đó. Mỗi lớp học có một mã số lớp (MALOP) duy nhất để phân biệt với tất cả các lớp học khác trong trường: có một tên gọi (TENLOP) của lớp, mỗi lớp chỉ thuộc về một khoa. Mỗi khoa có một tên gọi (TENKHOA) và một mã số duy nhất (MAKHOA) phân biệt với các khoa khác. Mỗi môn học có một tên gọi (TENMH) cụ thể, được học trong một số đơn vị học trình (DONVIHT) )và ứng với môn học là một mã số duy nhất (MAMH) để phân biệt với các môn học khác. Mỗi giảng viên cần quản lý các thông tin: họ và tên(HOTENGV), cấp học vị (HOCVI), thuộc một chuyên ngành (CHUYENNGANH) và được gán cho một mã số duy nhất gọi là mã giảng viên(MAGV) để phân biệt với các giảng viên khác. Mỗi giảng viên có thể dạy nhiều môn ở nhiều khoa, nhưng chỉ thuộc về sự quản lý hành chính của một khoa. Mỗi sinh viên với một môn học được phép thi tối đa 3 lần, mỗi lần thi (LANTHI), điểm thi (DIEMTHI). Mỗi môn học ở mỗi lớp học chỉ phân công cho một giảng viên dạy (tất nhiên là một giảng viên thì có thể dạy nhiều môn ở một lớp).
Với bài toán trên thì các loại thực thể cần quản lý như: Sinhviên, Mônhọc, Khoa, Lớp, Giảngviên.

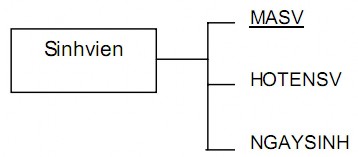

Ví dụ với loại thực thể Sinhviên thì cần quản lý các thuộc tính như: MASV,HOTENSV, NGAYSINH,… và ta có thể biểu diễn như sau:
3.5.Mối kết hợp (relationship)
Mối kết hợp diễn tả sự liên hệ giữa các loại thực thể trong một ứng dụng tin học.
Ví dụ mối kết hợp giữa hai loại thực thể Sinhviên và Lop, mối kết hợp giữa Sinhviên với Mônhọc,...
Mối kết hợp được biểu diễn bằng một hình elip và hai bên là hai nhánh gắn kết với các loại thực thể (hoặc mối kết hợp) liên quan, tên mối kết hợp thường là: thuộc, gồm , chứa,...
Chẳng hạn giữa hai loại thực thể Lớp và Khoa có mối kết hợp “thuộc” như sau:
Bản số của mối kết hợp:
Bản số của một nhánh R trong mối kết hợp thể hiện số lượng các thực thể thuộc thực thể ở nhánh “bên kia” có liên hệ với một thực thể của nhánh R.
Mỗi bản số là một cặp số (min,max), chỉ số lượng tối thiểu và số lượng tối đa của thực thể khi tham gia vào mối kết hợp đó.
Ví dụ:
Có nghĩa là: “mỗi sinh viên thuộc một và chỉ một lớp nên bản số bên nhánh
Sinhviên là (1,1), mỗi lớp có 1 đến n sinh viên nên bản số bên nhánh Lop là (1,n)”. Trong một số trường hợp đặc biệt, mối kết hợp có thể có các thuộc tính đi kèm và do đó chúng thường được đặt tên ý với nghĩa đầy đủ hơn.

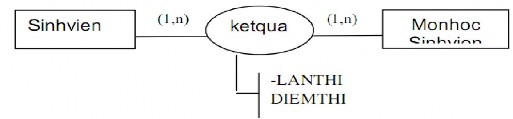

Ví dụ giữa hai loại thực thể Monhoc và Sinhvien có mối kết hợp ketqua với ý nghĩa: “mỗi sinh viên ứng với mỗi lần thi của mỗi môn học có một kết
quả điểm thi duy nhất”.
Khoá của mối kết hợp: là hợp của các khoá của các loại thực thể liên quan. Chẳng hạn như thuộc tính MAGV là khoá của loại thực thể Giangvien, MALOP là thuộc tính khoá của loại thực thể Lop, MAMH là thuộc tính khoá của loại thực thể Monhoc, do đó mối kết hợp phancong (giữa các loại thực thể Giangvien,Lop,Monhoc) có khoá là {MAGV,MAMH,MALOP} - phancong là mối kết hợp 3 ngôi.
(Trong giáo trình này, tên của mối kết hợp được viết toàn bằng chữ thường). Việc thành lập mô hình thực thể kết hợp cho một ứng dụng tin học có thể tiến hành theo các bước sau:
b1.Xác định danh sách các loại thực thể
b2.Xác định các mối kết hợp giữa các loại thực thể để phác thảo mô hình.
b3.Lập bản số của các mối kết hợp.
Để kết thúc chương này, chúng tôi sẽ lập mô hình thực thể kết hợp cho bài toán quản lý điểm của sinh viên đã được nêu trong ví dụ 1.1

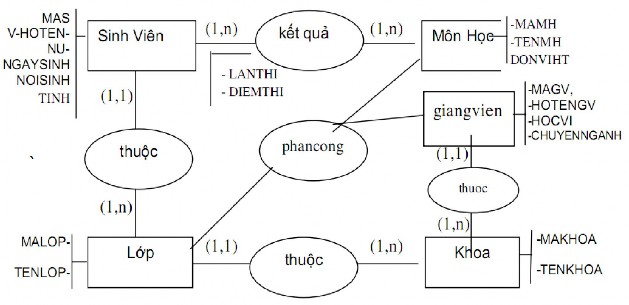

Ví dụ 1.2:
BÀI TẬP
Dựa vào các phân tích sơ bộ dưới đây, hãy lập mô hình thực thể kết hợp (gồm loại thực thể, mối kết hợp, bản số, thuộc tính của loại thực thể, khoá của loại thực thể ) cho mỗi bài toán quản lý sau:
Bài 1. QUẢN LÝ SỐ LƯỢNG NGÀY CÔNG CỦA CÁC NHÂN VIÊN
Để quản lý việc phân công các nhân viên tham gia vào xây dựng các công trình. Công ty xây dựng ABC tổ chức quản lý như sau: Cùng lúc công ty có thể tham gia xây dựng nhiều công trình, mỗi công trình có một mã số công trình duy nhất (MACT), mỗi mã số công trình xác định các thông tin như: Tên gọi công trình (TENCT), địa điểm(ĐIAĐIEM), ngày công trình được cấp giấy phép xây dựng (NGAYCAPGP), ngày khởi công (NGAYKC), ngày hoàn thành (NGAYHT). Mỗi nhân viên của công ty ABC có một mã số nhân viên(MANV) duy nhất, một mã số nhân viên xác định các thông tin như: Họ tên (HOTEN), ngày sinh(NGSINH), phái (PHAI), địa chỉ (ĐIACHI), phòng ban,
…Công ty phân công các nhân viên tham gia vào các công trình, mỗi công trình có thể được phân cho nhiều nhân viên và mỗi nhân viên cùng lúc cũng có thể tham gia vào nhiều công trình. Với mỗi công trình một nhân viên có một số
lượng ngày công (SLNGAYCONG) đã tham gia vào công trình đó.
Công ty có nhiều phòng ban(Phòng kế toán, phòng kinh doanh, phòng kỹ thuật, phòng tổ chức, phòng chuyên môn, Phòng phục vụ,…). Mỗi phòng ban có một mã số phòng ban(MAPB) duy nhất, một phòng ban ứng với một tên phòng ban(TENPB).
Bài 2. QUẢN LÝ VIỆC MƯỢN/TRẢ SÁCH Ở MỘT THƯ VIỆN
Một thư viện tổ chức việc cho mượn sách như sau: Mỗi quyển sách được đánh một mã sách (MASH) dùng để phân biệt với các quyển sách khác (giả sử nếu một tác phẩm có nhiều bản giống nhau hoặc có nhiều tập thì cũng xem là có mã sách khác nhau), mỗi mã sách xác định các thông tin khác như : tên sách (TENSACH), tên tác giả (TACGIA), nhà xuất bản (NHAXB), năm xuất bản (NAMXB). Mỗi độc giả được thư viện cấp cho một thẻ thư viện, trong đó có ghi rõ mã độc giả (MAĐG), cùng với các thông tin khác như: họ tên (HOTEN), ngày sinh (NGAYSINH), địa chỉ (ĐIACHI), nghề nghiệp(NGHENGHIEP).
Cứ mỗi lượt mượn sách, độc giả phải đăng ký các quyển sách cần mượn vào một phiếu mượn, mỗi phiếu mượn có một số phiếu mượn (SOPM) khác nhau, mỗi phiếu mượn xác định các thông tin như: ngày mượn sách (NGAYMUON), mã độc giả. Các các quyển sách trong cùng một phiếu mượn không nhất thiết phải trả trong một lần. Mỗi quyển sách có thể thuộc nhiều phiếu mượn khác nhau (tất nhiên là tại các thời điểm khác nhau).
Bài 3. QUẢN LÝ LỊCH DẠY CỦA GIÁO VIÊN
Để quản lý lịch dạy của các giáo viên và lịch học của các lớp, một trường tổ chức như sau: Mỗi giáo viên có một mã số giáo viên (MAGV) duy nhất, mỗi MAGV xác định các thông tin như: họ và tên giáo viên (HOTEN), số điện thoại (DTGV). Mỗi giáo viên có thể dạy nhiều môn cho nhiều khoa nhưng chỉ thuộc sự quản lý hành chánh của một khoa nào đó. Mỗi môn học có một mã số môn
học (MAMH) duy nhất, mỗi môn học xác định tên môn học(TENMH). Ứng với
mỗi lớp thì mỗi môn học chỉ được phân cho một giáo viên. Mỗi phòng học có một số phòng học (PHONG) duy nhất, mỗi phòng có một chức năng (CHUCNANG); chẳng hạn như phòng lý thuyết, phòng thực hành máy tính, phòng nghe nhìn, xưởng thực tập cơ khí,… Mỗi khoa có một mã khoa (MAKHOA) duy nhất, mỗi khoa xác định các thông tin như: tên khoa (TENKHOA), điện thoại khoa(DTKHOA). Mỗi lớp có một mã lớp (MALOP) duy nhất, mỗi lớp có một tên lớp (TENLOP), sĩ số lớp (SISO). Mỗi lớp có thể học nhiều môn của nhiều khoa nhưng chỉ thuộc sự quản lý hành chính của một khoa nào đó. Hàng tuần, mỗi giáo viên phải lập lịch báo giảng cho biết giáo viên đó sẽ dạy những lớp nào, ngày nào (NGAYDAY), môn gì?, tại phòng nào, từ tiết nào (TUTIET) đến tiết nào (ĐENTIET),tựa đề bài dạy (BAIDAY), những ghi chú (GHICHU) về các tiết dạy này, đây là giờ dạy lý thuyết (LYTHUYET) hay thực hành - giả sử nếu LYTHUYET=1 thì đó là giờ dạy thực hành và nếu LYTHUYET=2 thì đó là giờ lý thuyết, một ngày có 16 tiết, sáng từ tiết 1 đến tiết 6, chiều từ tiết 7 đến tiết 12, tối từ tiết 13 đến 16. Một số yêu cầu của hệ thống này như:: Lập lịch dạy trong tuần của các giáo viên. Tổng số dạy của các giáo viên theo từng môn cho từng lớp, ….
Bài 4. QUẢN LÝ HỌC VIÊN Ở MỘT TRUNG TÂM TIN HỌC
Trung tâm tin học KTCT thường xuyên mở các lớp tin học ngắn hạn và dài hạn. Mỗi lớp ngắn hạn có một hoặc nhiều môn học (chẳng hạn như lớp Tin học văn phòng thì có các môn : Word, Power Point, Excel, còn lớp lập trình Pascal thì chỉ học một môn Pascal). Các lớp dài hạn (chẳng hạn như lớp kỹ thuật viên đồ hoạ đa truyền thông, lớp kỹ thuật viên lập trình, lớp kỹ thuật viên phần cứng và mạng,… ) thì có thể học nhiều học phần và mỗi học phần có thể có nhiều môn học. Mỗi học viên có một mã học viên(MAHV) duy nhất và chỉ thuộc về một lớp duy nhất (nếu học viên cùng lúc học nhiều lớp thì ứng với mỗi lớp, học viên đó có một MAHV khác nhau). Mỗi học viên xác định họ tên (HOTEN), ngày sinh (NGAYSINH),nơi sinh (NOISINH), phái nam hay nữ
(PHAI), nghề nghiệp (NGHENGHIEP) - nghề nghiệp là SINH VIÊN, GIÁO
VIÊN, KỸ SƯ, HỌC SINH, BUÔN BÁN,…Trung tâm KTCT có nhiều lớp, mỗi lớp có một mã lớp duy nhất (MALOP), mỗi lớp xác định các thông tin: tên lớp (TENLOP), thời khoá biểu, ngày khai giảng (NGAYKG), học phí (HOCPHI).
Chú ý rằng tại một thời điểm, trung tâm có thể mở nhiều lớp cho cùng một chương trình học. Với các lớp dài hạn thì ngày khai giảng được xem là ngày bắt đầu của mỗi học phần và HỌC PHÍ là học phí của mỗi học phần, với lớp ngắn hạn thì HỌC PHÍ là học phí của toàn khoá học đó.
Trung tâm có nhiều môn học, mỗi môn học có mã môn học (MAMH) duy nhất, mỗi môn học xác định tên môn học(TENMH), số tiết lý thuyết (SOTIETLT), số tiết thực hành (SOTIETTH). Mỗi học viên ứng với mỗi môn học có một điểm thi(DIEMTHI) duy nhất. Mỗi lần đóng học phí, học viên sẽ được trung tâm giao cho một phiếu biên lai thu tiền, mỗi biên lai có một số biên lai duy nhất để quản lý.
Một số yêu cầu của hệ thống này như::Lập danh sách những học viên khai giảng khoá ngày nào đó. Lập danh sách các học viên của một lớp ? Cho biết số lượng học viên của mỗi lớp khai giảng khoá ngày nào đó ?
Bài 5. QUẢN LÝ COI THI TUYỂN SINH
Một hội đồng coi thi tuyển sinh có nhiều điểm thi, mỗi điểm thi được đặt tại một trường nào đó. Các điểm thi (DIEMTHISO) được đánh số là điểm thi số 1, điểm thi số 2, điểm thi số 3,…Mỗi điểm thi xác định địa chỉ (DIACHIDIEMTHI). Ví dụ: điểm thi số 1, đặt tại trường PTTH Nguyễn Thị Minh Khai, điểm thi số 2 đặt tại trường PTTH Bùi Thị Xuân,…Mỗi thí sinh có một số báo danh (SOBD) duy nhất, mỗi số báo danh xác định các thông tin: họ và tên (HOTEN), ngày sinh (NGAYSINH), phái (PHAI), hộ khẩu thường trú (TINH), đối tượng dự thi (DOITUONG), ngành đăng ký thi, khu vực của thí sinh (KHUVUC), số hiệu phòng thi. Ví dụ: thí sinh Vũ Mạnh Cường, có số báo danh là 02978, sinh ngày 12/12/1984, phái nam, hộ khẩu thường trú tại Chợ Gạo -
