Các bước của chu trình Machine Sleep:
S00.01
Quá thời
gian T?
N
Y
S02.01
Mục đích của bước này là bảo vệ kim bôi kem thiếc tránh bị khô khi để lâu không làm việc.
S00.02
Có thể bạn quan tâm!
-
Dự Án Lập Trình Máy Bôi Kem Thiếc Tự Động -
Ứng dụng thực tiễn PLC máy bôi kem thiếc - 4 -
Ứng dụng thực tiễn PLC máy bôi kem thiếc - 5 -
Ứng dụng thực tiễn PLC máy bôi kem thiếc - 7 -
Ứng dụng thực tiễn PLC máy bôi kem thiếc - 8 -
Ứng dụng thực tiễn PLC máy bôi kem thiếc - 9
Xem toàn bộ 78 trang tài liệu này.
Bật xilanh clean
S02.02
Bật xilanh nâng hạ khối kim kem thiếc
S02.03
Duy trì cho đến khi đầu vào có liệu
S02.04
Tắt xilanh nâng hạ khối kim kem thiếc
S02.05
Tắt xilanh clean
S00.04
Các bước chu trình nhận khay liệu:
S00.02
S00.04
Các điều kiện nhận khay liệu thỏa mãn
S03.01
Bật locate
S03.02
Chờ 0.5s
S00.05
Các bước của chu trình bôi kem thiếc:
S00.07 S00.09
Sẵn sàng bôi kem thiếc
S04.01
Bật xilanh Z axis up/down
Bật xilanh Z axis dispensor up/down
S04.02
Bôi kem thiếc với thời gian đặt trước
S04.03
Tắt xilanh Z axis up/down
Tắt xilanh Z axis dispensor up/down
S00.08 S00.10
Các bước của chu trình clean:
S00.13
Đủ số
lần?
NO
YES
S00.14
S00.15
Bắt đầu chu trình Clean
S05.01
Bật xilanh clean
S05.02
Bật xilanh nâng hạ khối kim kem thiếc
S05.03
Duy trì trong Ts
S05.04
Tắt xilanh nâng hạ khối kim kem thiếc
S05.05
Tắt xilanh clean
S00.16
5.2 Chương trình PLC

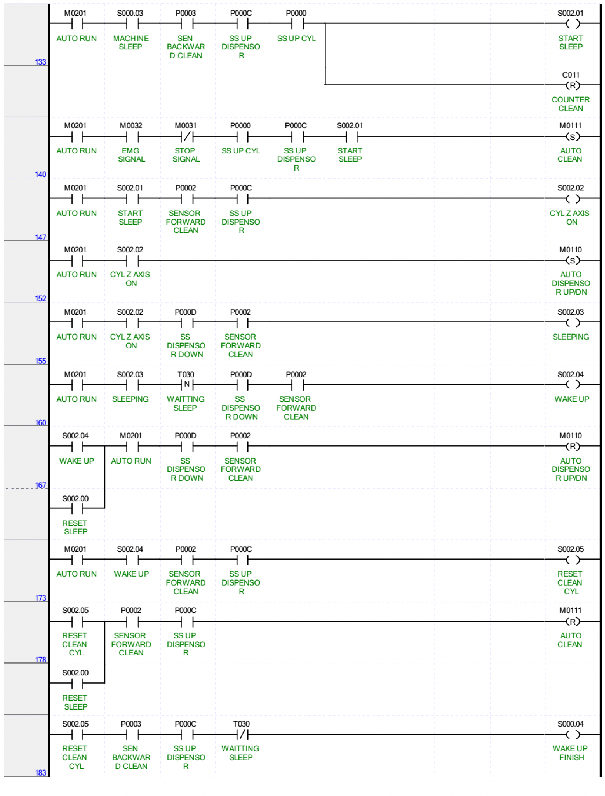

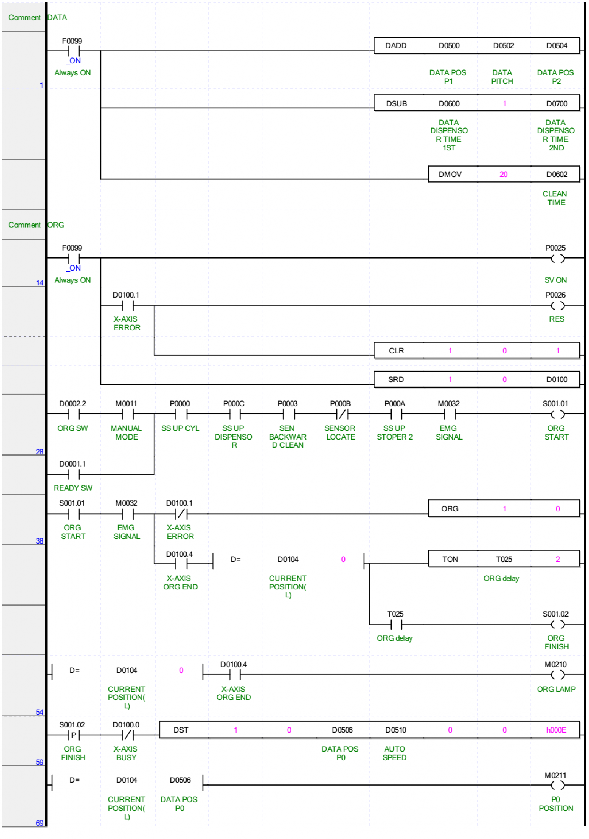

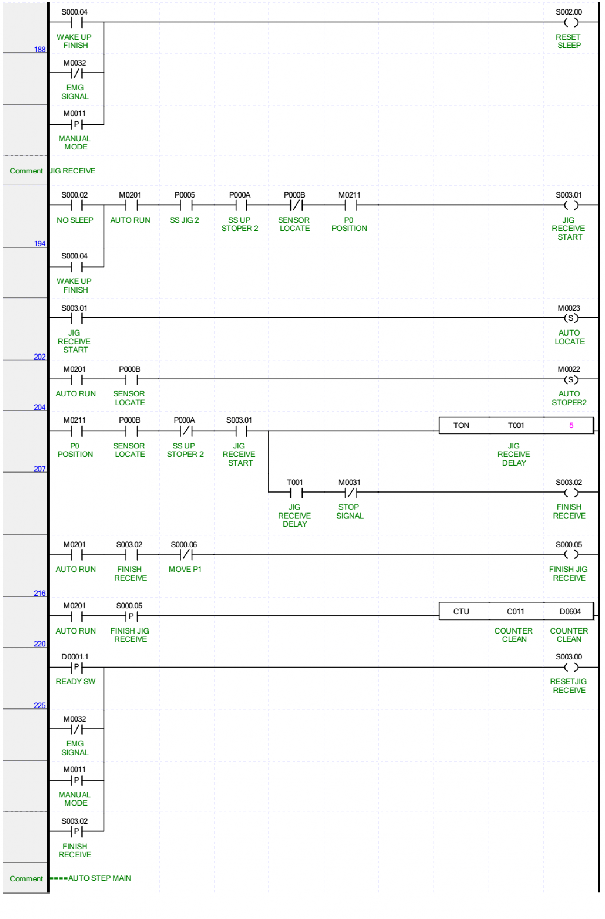

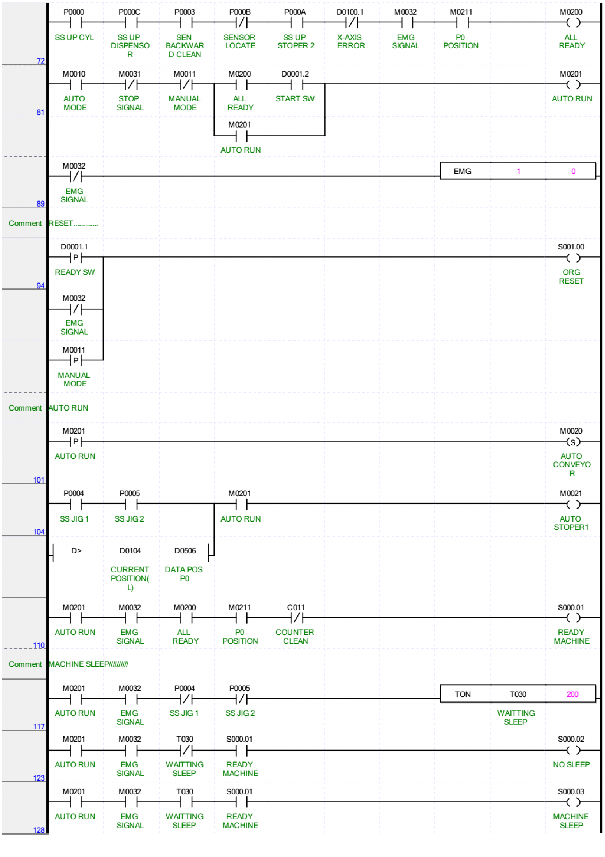

Chương trình phân thành 3 mục là AUTO, MANUAL, OUTPUT như sau: Chương trình AUTO:
