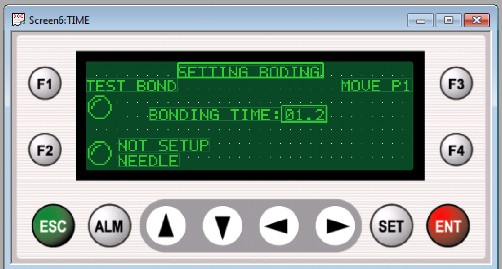

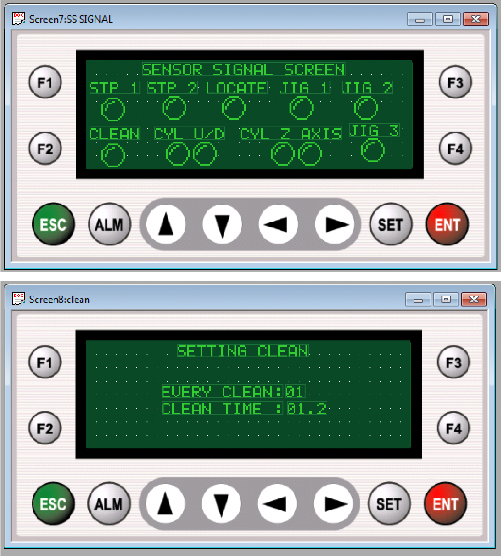

5.5 Cài đặt truyền thông PLC - HMI
Truyền thông giữa PLC và HMI là truyền thông RS485. Các tham số truyền thông được cài đặt như sau:

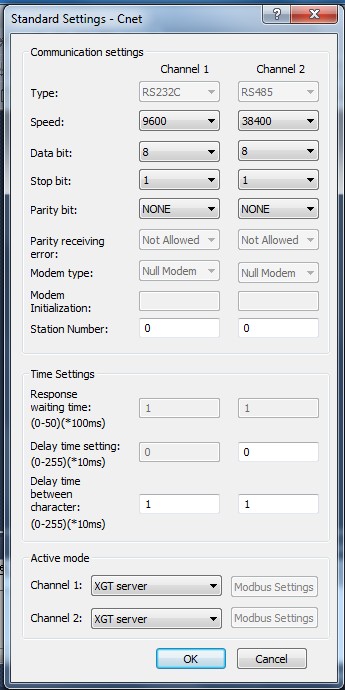

Cài đặt truyền thông PLC dùng phần mềm XG5000:

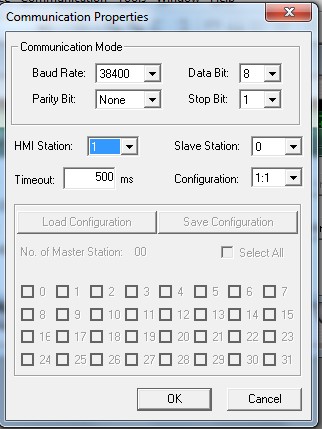

Cài đặt truyền thông HMI dùng phần mềm Panel Editor V1.20:
5.6 Cài đặt driver MR-J4-10A
1000 | PA16 | 1 | |
PA2 | 0000 | PA17 | 0000 |
PA3 | 0000 | PA18 | 0000 |
PA4 | 0000 | PA19 | 00AA |
PA5 | 20000 | PA20 | 0000 |
PA6 | 4194304 | PA21 | 0001 |
PA7 | 10000 | PA22 | 0000 |
PA8 | 0001 | PA23 | 0000 |
PA9 | 23 | PA24 | 0000 |
PA10 | 100 | PA25 | 0 |
PA11 | 100.0 | ||
PA12 | 100.0 | ||
PA13 | 0010 | ||
PA14 | 1 | ||
PA15 | 4000 |
Có thể bạn quan tâm!
-
Ứng dụng thực tiễn PLC máy bôi kem thiếc - 6 -
Ứng dụng thực tiễn PLC máy bôi kem thiếc - 7 -
Ứng dụng thực tiễn PLC máy bôi kem thiếc - 8
Xem toàn bộ 78 trang tài liệu này.
Sau khi cài đặt xong tiến hành download và test chương trình.
Tài liệu tham khảo
1. XG5000 User’s Manual.
2. XGK/XGB Series Instruction & Programming.
3. XGB Cnet I/F User’s Manual.
4. XGB Positioning User’s Manual.
5. MR-J4-10A User’s Manual.
6. LSIS XP10BKA/DC User Manual.
