Ứng dụng công nghệ tin học và phương pháp đo RTK thực hiện công tác chỉnh lý bản đồ địa chính tờ số 24 tỷ lệ 1:1000 Thị trấn phố Lu huyện Bảo Thắng Tỉnh Lào Cai

Hiện nay dưới những hoạt động của con người và những thay đổi của tự nhiên làm cho đất đai có những biến đổi không ngừng do đó. Để bảo vệ quỹ đất đai cũng như để phục vụ tốt hơn cho công tác quản lý đất đai thì bản đồ địa chính là một trong những tài liệu hết sức cần thiết, vì nó là nguồn tài liệu cơ sở cung cấp thông tin cho người quản lý, sử dụng đất đai, đồng thời là tài liệu cơ bản nhất của bộ hồ sơ địa chính mang tính pháp lý cao. Với tính chất hết sức quan trọng của hệ thống bản đồ địa chính.

Để phục vụ mục đích trên, được sự đồng ý của Sở Tài nguyên và Môi trường tỉnh Lào Cai, Phòng quản lý các dự án đo đạc và bản đồ công ty TNHH VietMap đã tổ chức khảo sát, thu thập tài liệu lập Thiết kế kỹ thuật - Dự toán: Đo đạc bản đồ địa chính, lập hồ sơ địa chính và cấp Giấy chứng nhận quyền sử dụng đất, quyền sở hữu nhà ở và tài sản khác gắn liền với đất xã Thị trấn phố lu huyện Bảo Thắng tỉnh Lào Cai đã tiến hành xây dựng hệ thống bản đồ địa chính cho các xã, phường trên địa bàn tỉnh trong đó có Thị trấn phố Lu, Bảo Thắng, tỉnh Lào Cai Với tính cấp thiết của việc phải xây dựng hệ thống bản đồ địa chính cho toàn khu vực thị trấn Phố Lu, với sự phân công, giúp đỡ của Ban giám hiệu nhà trường, Ban chủ nhiệm khoa Quản lý Tài nguyên, công ty TNHH VietMap với sự hướng dẫn của cô giáo TS. Nông Thị Thu Huyền em tiến hành nghiên cứu đề tài “Ứng dụng công nghệ tin học và phương pháp đo RTK thực hiện chỉnh lý bản đồ địa chính tờ số 24 tỷ lệ 1:1000 Thị Trấn Phố Lu – Huyện Bảo Thắng – Tỉnh Lào Cai”

1.2. Mục đích nghiên cứu của đề tài

- Ứng dụng công nghệ tin học và máy RTK để thành lập lưới khống chế đo vẽ, đo vẽ chi tiết và biên tập tờ bản đồ địa chính số 24 tỉ lệ 1:1000 tại Thị Trấn Phố Lu.

- Hỗ trợ việc quản lý hồ sơ địa chính và công tác quản lý nhà nước về đất đai cho UBND các cấp.

1.3. Ý nghĩa của đề tài.

- Trong học tập và nghiên cứu khoa học.

+ Thực tập tốt nghiệp là cơ hội tốt để hệ thống và củng cố lại kiến thức đã được học trong nhà trường và áp dụng vào thực tiễn công việc

Có thể bạn quan tâm!

Xem toàn bộ 73 trang tài liệu này.

- Trong thực tiễn.

+ Qua nghiên cứu, tìm hiểu và ứng dụng máy toàn đạc điện tử trong công tác đo đạc thành lập bản đồ địa chính giúp cho công tác quản lý Nhà nước về đất đai được nhanh hơn đầy đủ hơn và chính xác hơn.

+ Phục vụ tốt cho việc đo vẽ chi tiết thành lập bản đồ địa chính theo công nghệ số, hiện đại hóa hệ thống hồ sơ địa chính theo quy định của Bộ Tài Nguyên và Môi Trường.

Phần 2

TỔNG QUAN TÀI LIỆU

2.1. Cơ sở khoa học

2.1.1. Khái quát về bản đồ địa chính

2.1.1.1. Khái niệm bản đồ địa chính

Bản đồ địa chính là tài liệu cơ bản của hồ sơ địa chính, mang tính pháp lý cao phục vụ chặt chẽ quản lý đất đai đến từng thửa đất, từng chủ sử dụng đất. Bản đồ địa chính khác với bản đồ chuyên ngành thông thường ở chỗ bản đồ địa chính có tỷ lệ lớn và phạm vi rộng khắp mọi nơi trên toàn quốc. Bản đồ địa chính thường xuyên được cập nhật nhưng thay đổi hợp pháp của pháp luật đất đai, có thể cập nhật hàng ngày hoặc cập nhật theo định kỳ. hiện nay ở hầu hết các quốc gia trên thế giới, người ta hướng tới việc xây dựng bản đồ địa chính đa chức năng . Vì vậy, bản đồ địa chính còn có tính chất của bản đồ địa chính cơ bản quốc gia.

Bản đồ địa chính được dùng làm cơ sở để thực hiện một số nhiệm vụ trong công tác quản lý nhà nước về đất đai như:

- Thống kê đất đai.

- Giao đất sản xuất nông nghiệp, lâm nghiệp.

- Đăng ký cấp giấy chứng nhận quyền sử dụng đất ở và sở hữu nhà ở.

- Xác nhận hiện trạng và theo dòi biến động về quyền sử dụng đất.

- Lập quy hoạch, kế hoạch sử dụng đất, cải tạo đất, thiết kế xây dựng các điểm dân cư, qui hoạch giao thông, thuỷ lợi.

- Lập hồ sơ thu hồi đất khi cần thiết.

- Giải quyết tranh chấp đất đai.

Với điều kiện khoa học và công nghệ như hiện nay, bản đồ địa chính được thành lập ở hai dạng cơ bản là bản đồ giấy và bản đồ số địa chính.

2.1.1.2. Các yếu tố cơ bản và Nội dung bản đồ địa chính

Yếu tố điểm: Điểm là một vị trí được đánh dấu ở thực địa bằng mốc đặc biệt. Trong thực tế đó là các điểm trắc địa, các điểm đặc trưng trên đường biên thửa đất, các điểm đặc trưng của địa vật, địa hình. Trong địa chính cần quản lý dấu mốc thể hiện điểm ở thực địa và toạ độ của chúng.

Yếu tố đường: Đó là các đoạn thẳng, đường thẳng, đường cong nối qua các điểm thực địa. Đối với đoạn thẳng cần xác định và quản lý toạ độ hai điểm đầu và cuối, từ toạ độ có thể tính ra chiều dài và phương vị của đoạn thẳng. Đối với đường gấp khúc cần quản lý toạ độ các điểm đặc trưng của nó. Các đường cong có dạng hình học cơ bản có thể quản lý các yếu tố đặc trưng. Tuy nhiên trên thực tế đo đạc nói chung và đo đạc địa chính nói riêng thường xác định đường cong bằng cách chia nhỏ đường cong tới mức các đoạn nhỏ của nó có thể coi là đoạn thẳng và nó được quản lý như một đường gấp khúc.

Thửa đất: Là yếu tố đơn vị cơ bản của đất đai. Thửa đất là một mảnh tồn tại ở thực địa có diện tích xác định, được giới hạn bởi một đường bao khép kín, thuộc một chủ sở hữu hoặc chủ sử dụng nhất định. Trong mỗi thửa đất có thể có một hoặc một số loại đất. Đường ranh giới thửa đất ở thực địa có thể là con đường, bờ ruộng, tường xây, hàng rào... hoặc đánh dấu bằng các dấu mốc theo quy ước của các chủ sử dụng đất. Các yếu tố đặc trưng của thửa đất là các điểm góc thửa, chiều dài các cạnh thửa và diện tích của nó.

Thửa đất phụ: Trên mỗi thửa đất lớn có thể tồn tại các thửa nhỏ có đường ranh giới phân chia không ổn định, có các phần được sử dụng vào các mục đích khác nhau, trồng cây khác nhau, mức tính thuế khác nhau, thậm chí thường

xuyên thay đổi chủ sử dụng đất. Loại thửa này gọi là thửa đất phụ hay đơn vị tính thuế.

Lô đất: Là vùng đất có thể gồm một hoặc nhiều loại đất. Thông thường lô đất được giới hạn bởi các con đường kênh mương, sông ngòi. Đất đai được chia lô theo điều kiện địa lý khác nhau như có cùng độ cao, độ dốc, theo điều kiện giao thông, thuỷ lợi, theo mục đích sử dụng hay cùng loại cây trồng.

Khu đất, xứ đồng: Đó là vùng đất gồm nhiều thửa đất, nhiều lô đất. Khu đất và xứ đồng thường có tên gọi riêng được đặt từ lâu.

Thôn, bản, xóm, ấp: Đó là các cụm dân cư tạo thành một cộng đồng người cùng sống và lao động sản xuất trên một vùng đất. Các cụm dân cư thường có sự cố kết mạnh về các yếu tố dân tộc, tôn giáo nghề nghiệp...

Xã, phường: Là đơn vị hành chính cơ sở gồm nhiều thôn, bản hoặc đường phố. Đó là đơn vị hành chính có đầy đủ các tổ chức quyền lực để thực hiện chức năng quản lý nhà nước một cách toàn diện đối với các hoạt động về chính trị, kinh tế, văn hoá, xã hội trong phạm vi lãnh thổ của mình.

2.1.1.3. Tính chất, vai trò của BĐĐC

- Làm cơ sở thực hiện đăng kí đất đai, giao đất, cho thuê đất, thu hồi đất, cấp mới hoặc cấp đổi giấy chứng nhận quyền sử dụng đất.

- Làm cơ sở để Thống kê, kiểm kê đất đai, lập quy hoạch, kế hoạch sử dụng đất. Xác định hiện trạng và theo dòi biến động, phục vụ chỉnh lý biến động từng thửa đất. Đồng thời phục vụ công tác thanh tra tình hình sử dụng đất và giải quyết khiếu nại,tố cáo tranh chấp đất đai.

- Bản đồ địa chính được lưu ở hai dạng là bản đồ giấy và bản đồ số địa chính.

Bản đồ giấy địa chính là bản đồ truyền thống, các thông tin rò ràng, trực quan, dễ sử dụng nhờ hệ thống ký hiệu và ghi chú được thể hiện trên giấy.

2.1.1.4. Cơ sở toán học của bản đồ địa chính

Để đáp ứng yêu cầu quản lý đất đai, đặc biệt là khi sử dụng hệ thống thông tin đất đai, bản đồ địa chính trên toàn lãnh thổ phải là một hệ thống thống nhất về cơ sở toán học và độ chính xác. Muốn vậy phải xây dựng lưới toạ độ thống nhất và chọn một hệ quy chiếu tối ưu và hợp lý để thể hiện bản đồ. Trong khi lựa chọn hệ quy chiếu cần đặc biệt ưu tiên giảm nhỏ đến mức có thể ảnh hưởng của biến dạng phép chiếu đến kết quả thể hiện yếu tố bản đồ.

Thực tế hiện nay có hai lưới chiếu đẳng góc có khả năng sử dụng cho bản đồ địa chính Việt Nam đó là lưới chiếu Gauss và UTM. Sơ đồ múi chiếu và đặc điểm biến dạng của hai phép chiếu Gauss và UTM được thể hiện trên hình sau:

- Lưới chiếu Gauss – Kruger

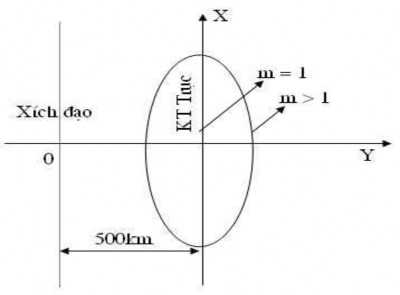

Hình 2.1: Lưới chiếu Gauss-Kruger

Lưới này được thiết lập theo các điều kiện sau:

* Thể elipxoid quả đất Kraxovski (1946) với:

- Bán trục lớn a=6378245m

- Bán trục nhỏ b=6356863.01877m

- Độ dẹt =1/298.3

* Hằng số lưới chiếu k=1.000 tức là tỷ số chiều dài trên kinh tuyến giữa không thay đổi (m=1)

* Bề mặt của elipxoid quả đất được chia ra các múi có kinh độ bằng nhau: 60 múi mỗi múi 60 (hoặc 120 múi mỗi múi 30). Mỗi múi được ký hiệu bằng chữ số Ả rập đến 60. Biến dạng lớn nhất ở vùng gần kinh tuyến biên của hai múi chiếu và gần xích đạo.

- Phép chiếu UTM

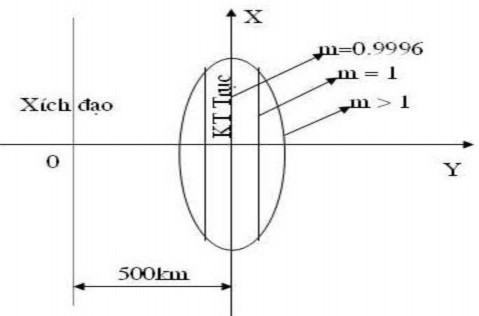

Hình 2.2: Phép chiếu UTM

Lợi thế cơ bản của lưới chiếu UTM là biến dạng qua phép chiếu nhỏ và tương đối đồng nhất. Tỷ lệ độ dài trên kinh tuyến trục múi 60 là m0 = 0,9996, trên hai kinh tuyến đối xứng nhau cách nhau khoảng 1,50 so với kinh tuyến m=1, trên kinh tuyến biên của múi chiếu m>1. Ngày nay nhiều nước phương Tây và trong vùng Đông Nam Á dùng múi chiếu UTM và Elipxoid WGS84. Ngoài ưu điểm cơ bản là biến dạng nhỏ, nếu dùng múi chiếu UTM sẽ thuận lợi

hơn trong công việc sử dụng một số công nghệ của phương Tây và tiện liên hệ toạ độ Nhà nước Việt Nam với hệ toạ độ quốc tế.

Bản đồ địa chính của Việt Nam được thành lập trước năm 2000 đều sử dụng phép chiếu Gauss. Tháng 7 năm 2000 Tổng cục Địa chính đã công bố và đưa vào sử dụng hệ quy chiếu và hệ toạ độ nhà nước VN-2000.

Tham số chính của hệ VN-2000 gồm có:

- Bán trục lớn a=6378137,0m

- Độ dẹt =1/298,25723563

- Tốc độ quay quanh trục w=7292115,0x10-11rad/s

- Hằng số trọng trường trái đất GM=3986005.108m3s.

Điểm gốc toạ độ quốc gia N00 đặt tại Viện Công Nghệ Địa chính, đường Hoàng Quốc Việt, Hà Nội.

Để đảm bảo chắc chắn cho khu vực đo vẽ bản đồ địa chính cấp tỉnh hoặc thành phố không cách xa kinh tuyến trục của múi chiếu quá 80km, trong quy phạm quy định cụ thể kinh tuyến trục cho từng tỉnh riêng biệt. Hiện nay cả nước có 63 tỉnh và thành phố, có nhiều tỉnh nằm trên cùng một kinh tuyến, vì vậy mỗi tỉnh được chỉ định chọn một trong 10 kinh tuyến trục từ 1030 đến 1090.

* Nội dung và phương pháp chia mảnh bản đồ địa chính

- Bản đồ địa chính tỷ lệ 1:10000

Mảnh bản đồ địa chính tỷ lệ 1:10000 được xác định như sau:

Chia mặt phẳng chiếu hình thành các ô vuông, mỗi ô vuông có kích thước thực tế là 6 x 6 ki lô mét (km) tương ứng với một mảnh bản đồ địa chính tỷ lệ 1:10000. Kích thước khung trong tiêu chuẩn của mảnh bản đồ địa
