Nghiên cứu công nghệ WCDMA ứng dụng cho nâng cấp mạng GSM của Viettel lên 3G

Internet

Hanoi/Danang

APN

Pre-Paid System

HCMC

GGSN

Gn/Gi

Có thể bạn quan tâm!

Xem toàn bộ 105 trang tài liệu này.

IP Backbone

SGSN

Gb/IP

SGSN

RNC

BSC

BTS

Node B

BTS

UTRAN

GERAN

UTRAN

GERAN

Hình 4.7 Phần chuyển mạch gói 3G Viettel

Trong các giai đoạn này phần chuyển mạch gói với các nút SGSN và GGSN của GPRS được sử dụng lại hoàn toàn các chức năng của nó đã thay đổi, chức năng quản lý di động được phân chia giữa RNC và SGSN. Đó là điểm khác biệt so với 2G chức năng của SGSN là quản lý di động.

4.5. Một số thiết bị mạng 3G của Siemens.

4.5.1 Media Gateway: CMX-3500

CMX - 3500 là thiết bị cổng đa phương tiện cho mạng lõi di động chuyển mạch

kênh.

Sự tách biệt giữa truyền dẫn và điều khiển cho phép nhà vận hành khai thác

triển khai mạng tối ưu từ CAPEX và OPEX. CMX -3500 cung cấp chức năng truyền tải, trong khi đó điều khiển cuộc gọi được thực hiện bởi MSC server.

Mặc dù vị trí điều khiển ở xa CMX-3500 là phần tích hợp của MSC. nhưng việc quản trị, khai thác vận hành và bảo dưỡng được thực hiện đầy đủ qua MSC điều khiển. Điều này làm giảm đi tối thiểu các nút phức tạp trong một mạng và bởi thế tối ưu cho cá nhân vận hành và bảo dưỡng O&M.

Không cần phải quản lý tại chỗ, CMX -3500 cho phép chuyển mạch tại chỗ cả hai loại cuộc gọi từ mobile tới mobile và cuộc gọi từ mobile tới PSTN và qua các mạng khác trên toàn cầu. Điều này làm tối ưu dung lượng kết nối giữa các BSC phục vụ và các MSC điều khiển. Chỉ có lưu lượng chuyển tiếp và các cuộc gọi tới các thiết bị mạng khi có sự liên kết mạng. Chức năng cho các dịch vụ dữ liệu được định tuyến tới MSC, thiết bị này được đặt tại MSC.

Cung cấp các chức năng đầy đủ cho một chuyển

mạch tại chỗ, không cần thiết ở các vị trí đầu xa. GSM MWG có đầy đủ các chức năng tuỳ thuộc vào MSC điều

khiển đặc biệt các trường hợp nhỏ.

Ưu điểm

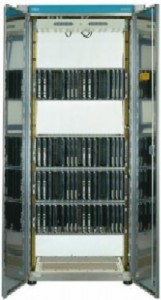

Hình 4.8. Media gateway

CMX-3500

• CAPEX giảm bởi vì việc lắp đặt MWG thay các MSC ở các đầu xa.

• Quản trị và vận hành bảo dưỡng mạng giảm phức tạp cho các nút bởi vì nó đã có

đầy đủ trong MSC điều khiển.

• Tối ưu hoá vị trí và giá thành cho các trạm đầu xa.

• Mở rộng mạng và nâng cấp các tính năng dễ dàng và nhanh chóng so với thêm vào MSC.

• Dễ dàng triển khai cho mạng UMTS với chuẩn R4.

Tính năng

• Giải pháp giống một MSC với các đài vệ tinh mở trên một vùng rộng

• Chuyển mạch tại chỗ cho các cuộc gọi từ máy di động tới máy di động, từ máy di động đến mạng mặt đất công cộng PSTN và các mạng khác mà không cần quản trị phức tạp.

• Liên kết các kết nối MSC – GSM MGW: TDM có thể kết nối tới các đài vệ tinh

• Dung lượng cực đại có thể là 2400 Erlang

• Một Rack được trang bị đầy đủ với 64 LTG

• Kính thước Rack 770/500/2130mm(W/d/h)

• Khoảng nhiệt độ 0 0C – 45 0C

4.5.2. Trung tâm chuyển mạch di động: CMX - 5000

Loại thiết bị mạng lõi di động chuyển mạch kênh.

Hình 4.9. Trung tâm chuyển mạch di động: CMX-5000

Trung tâm chuyển mạch di động mạng lõi tính hoạt cao phục vụ cho mạng UMTS.

CMX -5000 là thiết bị trung tâm chuyển mạch di động của siemen phục vụ cho mạng UMTS. Nó dựa trên độ tin cậy cao và trường tiêu chuẩn ATM từ siemen. Nó kết hợp tất cả các tính năng phức tạp của trung tâm chuyển mạch di động như phục vụ tính năng cuộc gọi, cổng báo hiệu và cổng báo hiệu chuyển vùng cho chuyển vùng giữa

mạng R99 và R4/R5. Nó cũng thực hiện

các chức năng của các bộ điều khiển cổng đa phương tiện như tính năng của trạm cổng đa phương tiện tích hợp cho lưu lượng chuyển mạch kênh.

Điều khiển cộc gọi và báo hiệu

CMX -5000 phân chia đầy đủ các tính năng điều khiển cuộc gọi và báo hiệu cho cuộc thoại trên nền TDM, IP, và ATM. Nó ước tính báo hiệu mạng người dừng và chuyển đổi vào trong mạng với độ tin cậy cao tới mạng mạng hiệu. Thanh ghi định vị thường trú lưu trữ dữ liệu thuê bao di động và dữ liệu dịch vụ khác.

CMX -5000 cung cấp tất cả các chức năng cần thiết cho mạng tới mạng liên kết mạng. Các tính năng bao gồm chuyển vùng và tất cả các kiểu chuyển giao (UMTS/UMTS, UMTS/GSM, UMTS/GPRS) như phục vụ chuyển giao, đảm bảo phục vụ cuộc gọi giữa mạng 2G và 3G, hỗ trợ đầy đủ chất lượng dịch vụ cho chuyển mạch gói, tính cước UMTS, tính cước nóng, an toàn mạng UMTS.

Hỗ trợ GSM và GPRS

Siemens CMX –5000 có tính hiệu quả kinh tế và nâng cao sự đổi mới thiết bị đang tồn tại trên mạng, bởi thế nó tiết kiệm giá thành đầu tư, hơn thế nữa nó có sự linh hoạt cao liên quan đến cơ sở hạ tầng của các mạng khác nhau và yêu cầu của các nhà vận hành khai thác.

CMX – 5000 cung cấp hỗ trợ đầy đủ GSM và GPRS như tính năng của UMTS. Sự sắp đặt các thuê bao trong mạng GSM và UMTS trong cùng một nút CMX-5000 là có thể.

4.5.3. Bộ điều khiển mạng vô tuyến: RNC 750

Thiết bị truy nhập vô tuyến di động: 3G - W-CDMA/HSDPA

Trong mạng truy nhập vô tuyến (UTRAN), RNC là nút trung tâm giao diện với nút B và mạng lõi của UMTS. Nó cung cấp các thông báo truy nhập vô tuyến cho truyền tải dữ liệu người sử dụng, quản lý nguồn tài nguyên vô tuyến và điều khiển di động. RNC -750 là sản phẩm RNC UTRAN FDD của siemens, nó dựa trên chuẩn chuyển mạch thương mại và thêm vào các mudul trung kế để cung cấp chức năng cho mạng UTRAN

Tiết kiệm CAPEX và OPEX với RNC-750

RNC bảo đảm độ tin cậy và độ sẵn sàng cao, dễ dang thử nghiệm và đảm bảo sự ổn định hệ thống cao. Dựa trên sự tích hợp của các modul kết nối mới và khung trung kế dung lượng cao, RNC -750 cung có cấu hình cơ bản yêu cầu chỉ 2 Rack.

RNC -750 dễ dàng tương thích với tất cả các chuẩn UMTS đặc biệt là 3GPP bởi vì các modul và cấu trúc định cỡ RNC -750, có

khả năng truyền tải lưu lượng cao

Các tính năng:

• Định cỡ mạng linh hoạt

• Cấu hình cơ bản bao gồm 2 rack

• Khả năng xử lý cuộc gọi cao cho tính tuyến cuộc gọi và lưu lượng chuyển mạch kênh.

• Khả năng kết nối tới 512 nút B

• Chuẩn bị cho HSDPA

• Độ sẵn sàng và độ tin cậy cao

Ưu điểm:

• Hỗ trợ các dịch vụ mới UMTS với các loại chất lượng dịch vụ tốt

• Độ ổn định cao nó đ• được qua thử nghiệm

Hình 4.10. Bộ điều khiển vô tuyến: RNC -750

• khả năng định cỡ mạng cao đối với kết nối nút B và thông thoại /dữ liệu từ giá trị nhở tới lớn.

• Hỗ trợ kết nối nút B cao với các luồng thoại/dư liệu thấp.

• Hỗ trợ tất cả các loại giao diện cần cho các triển khai khác nhau (E1, STM-1)

• Độ ổn định và độ sẵn sàng cao bởi vì cấu trúc RNC dự phòng c

• Giải pháp mạng cho toàn IP

4.5.4. Node B: NB - 861

Thiết bị mạng truy nhập vô tuyến: 3G - WCDMA/HSDPA

NB-861 là một trạm gốc liên kết rất lớn UMTS phù hợp với vị trí ngoài trời, nơi có nguồn AC và DC không ổn định. Nó được dựa trên chuẩn thế hệ thứ ba của siemens khung HW node B.

NB 861 sử dụng giao diện số mới (CPRI giao diện vô tuyến công cộng chung) giữa thành phần băng tần gốc và thành phần RF của Node B.

Hình 4.11. Node B : NB- 861

NB-861 có thể được sửa dụng triển khai cho vùng phủ sóng có mật độ di động cao, cũng như lưu lượng dữ liệu cao, các cell nhỏ và dung

lượng cao được triển khai.

NB 861 có thể phủ sóng vùng mà nhà khai thác cần, đặc biệt trong trường hợp mạng UMTS triển khai nhanh. Chức năng của nút B hoàn thiện khi kết hợp với bộ đổi nguồn cung cấp AC/DC và acquy dự phòng. Dựa vào các bố trí đó mạng UMTS có thể dễ dàng triển khai ở các vùng nông thôn hoặc bất kỳ một vùng nào mà nhà vận hành có thể đối mặt với các vấn đề khó khăn về vị trí.

Tính năng

• Có tới 2/2/2 trong một rack.

• Có 480 kênh.

• Khả năng phát 30W - 40W trên mỗi sector.

• HSDPA lên tới 14,4 Mbps đối với truyền dữ liệu.

Ưu điểm

• Với kinh nghiệm từ các thế hệ 2 NB-420, NB -44x và thế hệ 2 NB 860, NB 88x sản xuất sản phẩm NB 861 độ tin cậy cao.

• Trong lượng nhẹ và kích thước nhỏ dễ dàng triển khai và đưa ra mạng nhanh và an toàn.

• Khái niệm chủng loại giảm số lượng thành phần để thế bộ phận máy hỏng, đơn giản cho việc đào tạo các nhân viên phục vụ.

• Giảm sự tiêu thụ về công suất bởi vì công nghệ khuếch đại công suất hiệu quả hơn và các modul tích hợp cao.

4.5.5. Nút hỗ trợ dịch vị GPRS cổng GGSN: CPG-3300

Thiết bị sử dụng cho mạng lõi di động chuyển mạch gói.

Trạm cổng IP GGSN- 3300 tập trung chức năng IP, để đạt được tính tương thích sự liên kết các mạng hiện đại đang hoạt động, các MNO chấp nhận GGSN để cung cấp một sự thiết lập hoàn toàn các chức năng IP thông minh.

Ở các vùng biên của mạng MNO, GGSN thường được gọi là cổng cho mạng IP. GGSN có các tính năng IP rõ rệt. Để có thể đạt được trong việc liên kết mạng hiện đại, MNO chấp nhận GGSN để cung cấp sự thiết lập hoàn hảo các tính năng của IP.

Khả năng định cỡ mạng cao phù hợp với nhiều loại dung lượng.

CPG -3300 phân bổ địa chỉ khách hàng đầu cuối từ thấp tới cao, yêu cầu dung lượng lên tới 1,200,000 phiên người sử dụng hoạt động trên mỗi GGSN.

Như là một nút đơn, khi mà cấu trúc của nó chấp nhận nhiều loại Card GGSN. Vì vậy GPG -3300 có thể thích hợp nhiều yêu cầu về dung lượng, bắt đầu đưa vào triển khai nhiều mức thiết lập các cấu hình đang phát triển đầy đủ cho các mạng đang hoạt động chính.

Đưa ra độ tin cậy cao

Siemens thiết kế giải pháp GGSN có khả năng loại trừ bất kỳ một điểm đơn nào lỗi, đó là do dựa vào sự dự phòng các chassis, nguồn cung cấp, các card đường truyền và các card GGSN, CPG - 3300 đưa ra mức tin cậy đạt tới độ khả dụng 99,999%. Thêm vào đó, CPG 3300 cũng có các tính năng dự phòng tiên tiến, bảo vệ tốt đối với việc mất đi các phiên người sử dụng, hoặc mất đi thông tin về thanh toán ở bất kỳ điểm làm việc nào.

IP thông minh và các chức năng di động

CPG-3300 IP có các tính năng thông minh như các tính năng mạng cá nhân ảo (VPN), cũng như hỗ trợ chất lượng dịch vụ của nó (QoS) và các tính năng an toàn, mang đến các lợi ích cho các nhà khai thác mạng.

Giải pháp gói thông minh (IPS)

Được thiết kết để làm tăng thêm các chức năng GGSN chuẩn, giải pháp gói thông minh của Siemens tích hợp dịch vụ IPS-3300 và nội dung các chức năng thanh toán.

Ưu điểm:

• Định cỡ mạng lên tới 1,200,000 phiên người sử dụng hoạt động.

• Phần cứng chuyên dụng hỗ trợ thực hiện duy trì dẫn đầu thị trường.

• Có độ tin cậy cao, độ sẵn sàng đạt 99,99%.

• Bảo vệ chống lại sự mất các phiên người sử dụng hoạt động và mất đị thanh toán cước dữ liệu.

• Giải pháp quản lý mạng tích hợp có thể giảm OPEX.

• Thực sự cho mạng UMTS tốc độ cao hỗ trợ cho HSDPA.

• Dễ dàng nâng cấp tới IPS 3300, giải pháp gói thông minh của Siemens.

Các tính năng:

• Hỗ trợ GTPv0 (GPRS) và GTPv1 (UMTS).

• Các giao thức định tuyến IP (RIP,OSPF, IS-IS, EIGRP, BGP-4).

• Hỗ trợ chuyển mạch nh•n đa giao thức MPLS.
